公開番号2025108902
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002418
出願日2024-01-11
発明の名称カートリッジおよびメモリホルダ
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 21/18 20060101AFI20250716BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】第1ホルダと第2ホルダとが誤った姿勢で組み立てられるのを抑制できるカートリッジおよびメモリホルダを提供する。

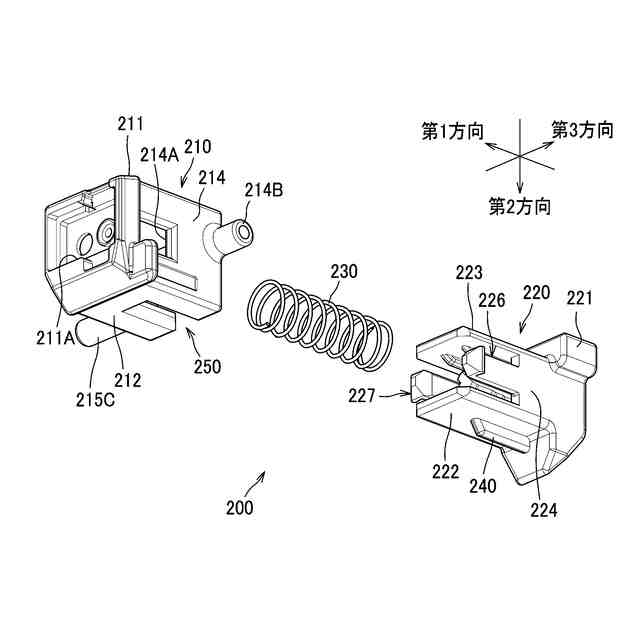

【解決手段】画像形成装置の装置本体に着脱可能なカートリッジは、メモリと、メモリホルダ200とを備える。メモリホルダ200は、メモリを保持する第1ホルダ210と、第1ホルダ210に第1方向の他方側から係合可能であり、第1ホルダ210に対して第1方向に移動可能な第2ホルダ220と、第1ホルダ210と第2ホルダ220との間に位置し、第1方向において第1ホルダ210を第2ホルダ220から離れる方向に付勢するバネ230とを備える。第2ホルダ220は、第2方向の一側面から突出するリブ240を有し、第1ホルダ210は、第2方向の一側面にリブ240が入る溝250を有する。リブ240は、第2ホルダ220が第1ホルダ210に対して第1方向に移動するとき、溝250に沿って第1方向に移動する。
【選択図】図5
特許請求の範囲【請求項１】

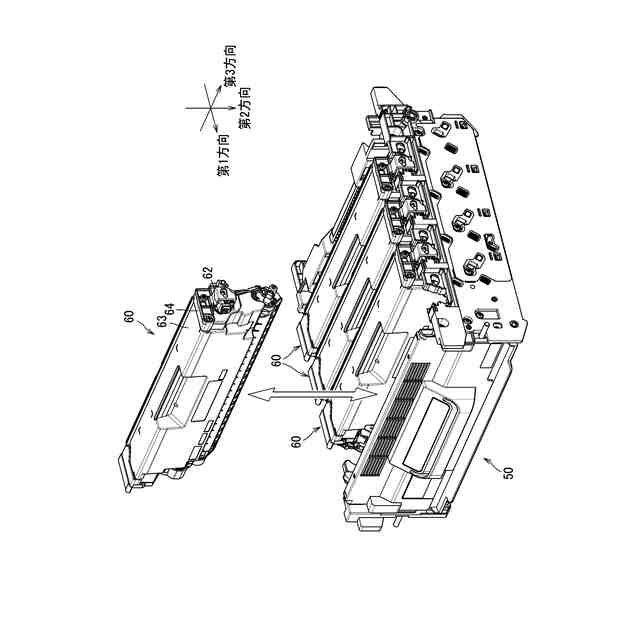

画像形成装置の装置本体に着脱可能なカートリッジであって、
電気的接触面を有するメモリと、
前記メモリを保持する第１ホルダであって、第１方向の一方の端面に前記電気的接触面が位置する第１ホルダと、
前記第１ホルダに前記第１方向の他方側から係合可能な第２ホルダであって、前記第１ホルダに対して前記第１方向に移動可能な第２ホルダと、
前記第１ホルダと前記第２ホルダとの間に位置するバネであって、前記第１方向において前記第１ホルダを前記第２ホルダから離れる方向に付勢するバネと、を備え、
前記第２ホルダは、前記第１方向と交差する第２方向の一側面から突出するリブを有し、
前記第１ホルダは、前記第２方向の一側面に前記リブが入る溝を有し、
前記リブは、前記第２ホルダが前記第１ホルダに対して前記第１方向に移動するとき、前記溝に沿って前記第１方向に移動することを特徴とするカートリッジ。
続きを表示（約 1,300 文字）【請求項２】
前記リブおよび前記溝は、前記第１方向に延びていることを特徴とする請求項１に記載のカートリッジ。
【請求項３】
前記リブは、前記第１方向および前記第２方向の両方と交差する第３方向において前記第２ホルダの前記一側面の中央部に位置し、
前記溝は、前記第３方向において前記第１ホルダの前記一側面の中央部に位置することを特徴とする請求項２に記載のカートリッジ。
【請求項４】
前記第１方向は、前記電気的接触面と交差する方向であることを特徴とする請求項１に記載のカートリッジ。
【請求項５】
前記第１ホルダは、前記第１方向の他方の端に開口を有する筒形状を有し、
前記第２ホルダは、前記第１方向の一方の端部が前記開口から前記第１ホルダに挿入されていることを特徴とする請求項１に記載のカートリッジ。
【請求項６】
前記第１ホルダは、前記第１方向と交差する壁に穴を有し、
前記第２ホルダは、前記穴に引っ掛かることが可能なフックを有することを特徴とする請求項５に記載のカートリッジ。
【請求項７】
現像ローラを備えることを特徴とする請求項１に記載のカートリッジ。
【請求項８】

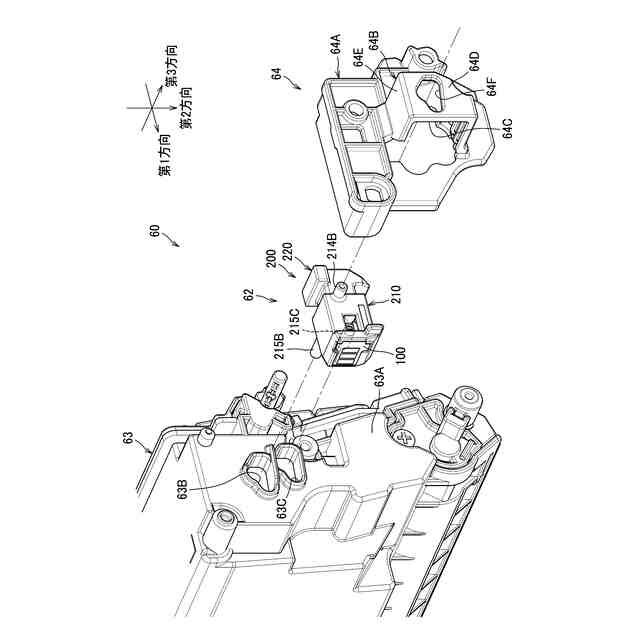

トナーを収容可能な筐体と、
前記筐体の、前記第１方向と直交する直交方向の一方の端の少なくとも一部を覆うカバーと、を備え、
前記第１ホルダは、
前記直交方向の一方に突出する第１ボスと、
前記直交方向の他方に突出する第２ボスと、を有し、
前記カバーは、前記第１ボスが入る第１穴であって、前記直交方向から見て、前記第１方向および前記第２方向の少なくとも一方の寸法が前記第１ボスの直径よりも大きい第１穴を有し、
前記筐体は、前記第２ボスが入る第２穴であって、前記直交方向から見て、前記第１方向および前記第２方向の少なくとも一方の寸法が前記第２ボスの直径よりも大きい第２穴を有することを特徴とする請求項１に記載のカートリッジ。
【請求項９】
電気的接触面を有するメモリを保持する第１ホルダであって、第１方向の一方の端面に前記電気的接触面が位置する第１ホルダと、
前記第１ホルダに前記第１方向の他方側から係合可能な第２ホルダであって、前記第１ホルダに対して前記第１方向に移動可能な第２ホルダと、
前記第１ホルダと前記第２ホルダとの間に位置するバネであって、前記第１方向において前記第１ホルダを前記第２ホルダから離れる方向に付勢するバネと、を備え、
前記第２ホルダは、前記第１方向と交差する第２方向の一側面から突出するリブを有し、
前記第１ホルダは、前記第２方向の一側面に前記リブが入る溝を有し、
前記リブは、前記第２ホルダが前記第１ホルダに対して前記第１方向に移動するとき、前記溝に沿って前記第１方向に移動することを特徴とするメモリホルダ。
【請求項１０】
前記リブおよび前記溝は、前記第１方向に延びていることを特徴とする請求項９に記載のメモリホルダ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、カートリッジおよびメモリホルダに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、カートリッジとして、電気的接触面を有するメモリと、メモリを保持する第１ホルダと、第１ホルダに対して移動可能に取り付けられた第２ホルダと、第１ホルダと第２ホルダとの間に位置するバネとを備えるものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０４９０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、第１ホルダと第２ホルダとが誤った姿勢で組み立てられると、例えば、本来の機能を発揮できないおそれがある。
そこで、第１ホルダと第２ホルダとが誤った姿勢で組み立てられるのを抑制できることが望まれる。
【課題を解決するための手段】
【０００５】
本願の第１開示では、カートリッジは、画像形成装置の装置本体に着脱可能である。カートリッジは、メモリと、第１ホルダと、第２ホルダと、バネと、を備える。
メモリは、電気的接触面を有する。

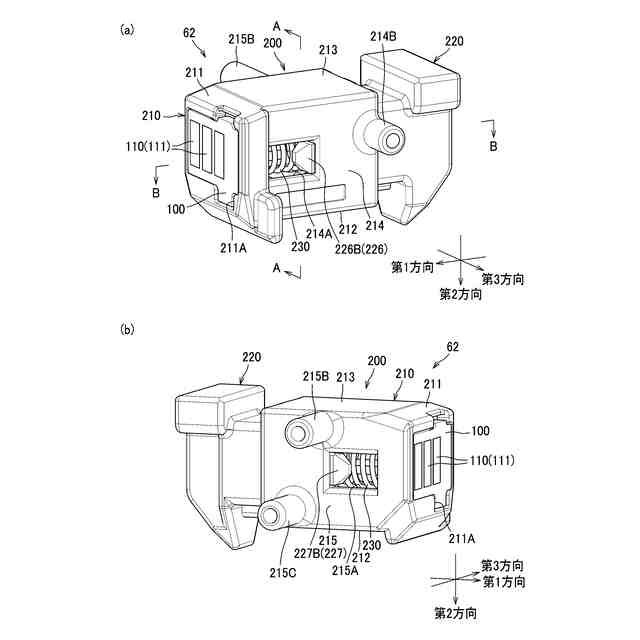

第１ホルダは、メモリを保持する。第１ホルダは、第１方向の一方の端面に電気的接触面が位置する。
第２ホルダは、第１ホルダに第１方向の他方側から係合可能である。第２ホルダは、第１ホルダに対して第１方向に移動可能である。

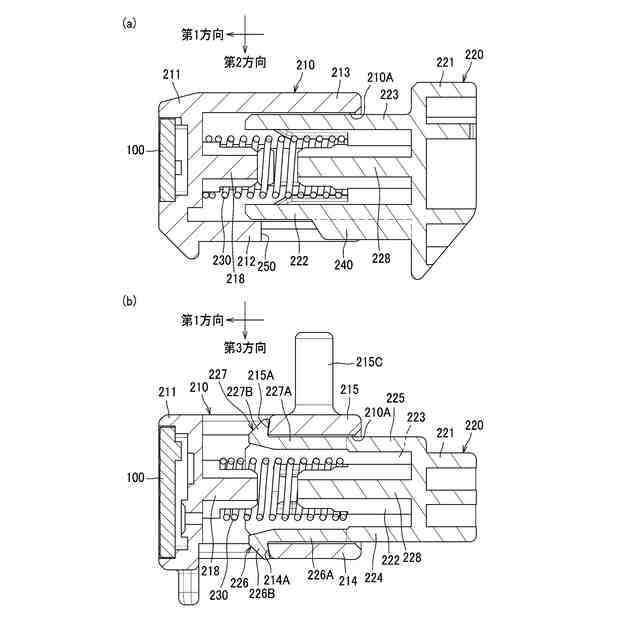

バネは、第１ホルダと第２ホルダとの間に位置する。バネは、第１方向において第１ホルダを第２ホルダから離れる方向に付勢する。

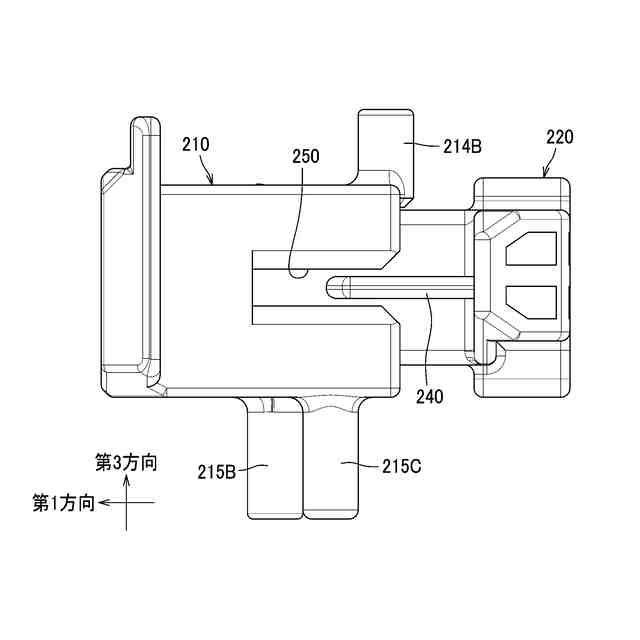

第２ホルダは、第１方向と交差する第２方向の一側面から突出するリブを有する。
第１ホルダは、第２方向の一側面にリブが入る溝を有する。
リブは、第２ホルダが第１ホルダに対して第１方向に移動するとき、溝に沿って第１方向に移動する。
【０００６】
第１開示によれば、第２ホルダが、リブを有し、第１ホルダが、溝を有することで、第１ホルダと第２ホルダが正しく組み立てられると第２ホルダのリブが第１ホルダの溝に入る。これにより、第１ホルダと第２ホルダとが誤った姿勢で組み立てられるのを抑制できる。
【０００７】
本願の第２開示では、第１開示のカートリッジにおいて、リブおよび溝は、第１方向に延びている。
【０００８】
第２開示によれば、リブおよび溝が、第１方向に延びていることで、第１ホルダおよび第２ホルダの、第１方向と交差する方向の寸法を小さくできる。
【０００９】
本願の第３開示では、第２開示のカートリッジにおいて、リブは、第１方向および第２方向の両方と交差する第３方向において第２ホルダの一側面の中央部に位置する。
溝は、第３方向において第１ホルダの一側面の中央部に位置する。
【００１０】
第３開示によれば、第３方向において、リブが、第２ホルダの中央部に位置し、溝が、第１ホルダの中央部に位置することで、第１ホルダが第２ホルダに対して第１方向に移動するときの動きを安定させることができる。
（【００１１】以降は省略されています）
