発明の名称フェンス用取付部材
出願人JFE建材株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類E04H 17/16 20060101AFI20250625BHJP(建築物)
要約【課題】隣り合うフェンス部材同士の連結作業を容易に行うことができ、コスト抑制を図ることができるフェンス用取付部材を提供する。
【解決手段】複数の縦線材と複数の横線材とが互いに格子状に接合されることによって形成されたフェンス面を有するフェンス部材を所定間隔に立設された支柱に沿って連続的に設置する際に、隣接する該フェンス部材を互いに連結させるフェンス用取付部材であって、互いに隣接するフェンス部材の一方のフェンス部材における隣接端側の縦線材に係合する第1の取付部材と、他方のフェンス部材における隣接端側の縦線材に係合する第2の取付部材とを有し、前記第1の取付部材と前記第2の取付部材とは、前記縦線材の延設方向に摺動することで互いに固定される。

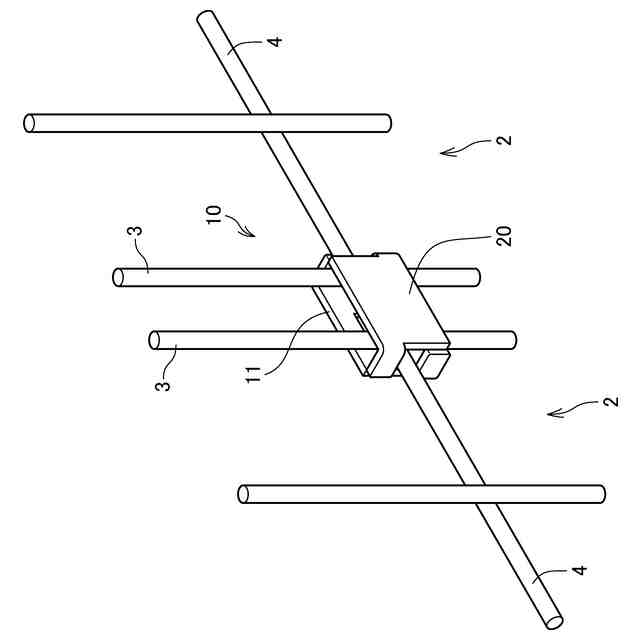

【選択図】図2
特許請求の範囲【請求項１】
複数の縦線材と複数の横線材とが互いに格子状に接合されることによって形成されたフェンス面を有するフェンス部材を所定間隔に立設された支柱に沿って連続的に設置する際に、隣接する該フェンス部材を互いに連結させるフェンス用取付部材であって、

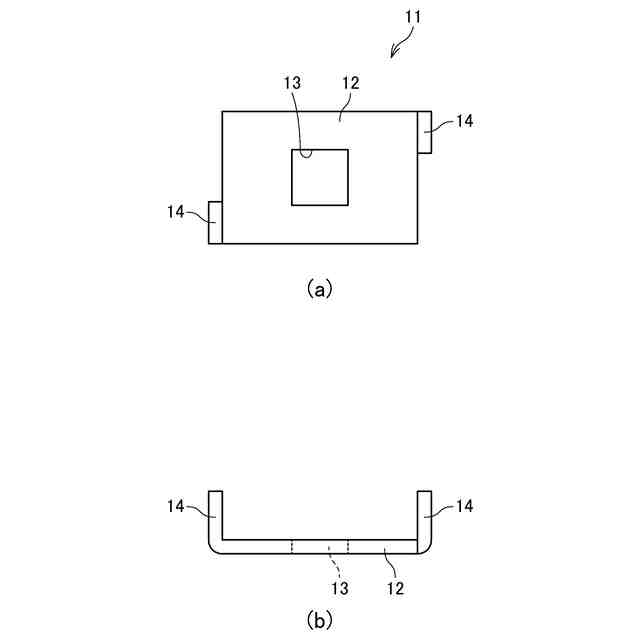

前記フェンス面の表面から組み付けられる第１の取付部材と、裏面から取り付けられる第２の取付部材とを備え、

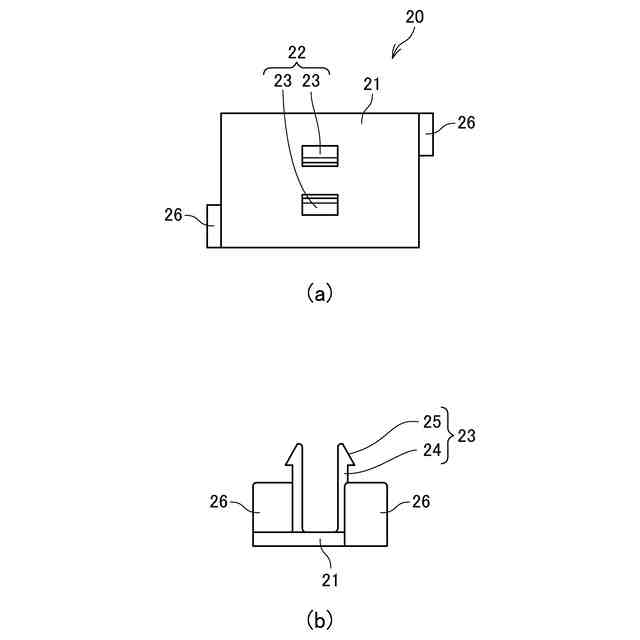

前記第１の取付部材は、前記第２の取付部材に形成された係合突部が組み付けられる係合孔を備え、
前記係合孔及び前記係合突部は、前記第１の取付部材及び前記第２の取付部材の略中央に形成されていることを特徴とするフェンス用取付部材。
続きを表示（約 290 文字）【請求項２】
請求項１に記載のフェンス用取付部材において、
前記係合突部は、前記縦線材の延設方向に沿って配置されるとともに、所定の間隔を隔てて配置される一対の係合爪部を備えることを特徴とするフェンス用取付部材。
【請求項３】
請求項１に記載のフェンス用取付部材において、
前記係合孔は、矩形状に形成されることを特徴とするフェンス用取付部材。
【請求項４】
請求項１に記載のフェンス用取付部材において、
前記第１の取付部材及び前記第２の取付部材は、互いに対角線上に配置される係止突部を備えることを特徴とするフェンス用取付部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フェンス用取付部材に関し、特に、隣り合うフェンス部材同士を接続して固定するためのフェンス用取付部材に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

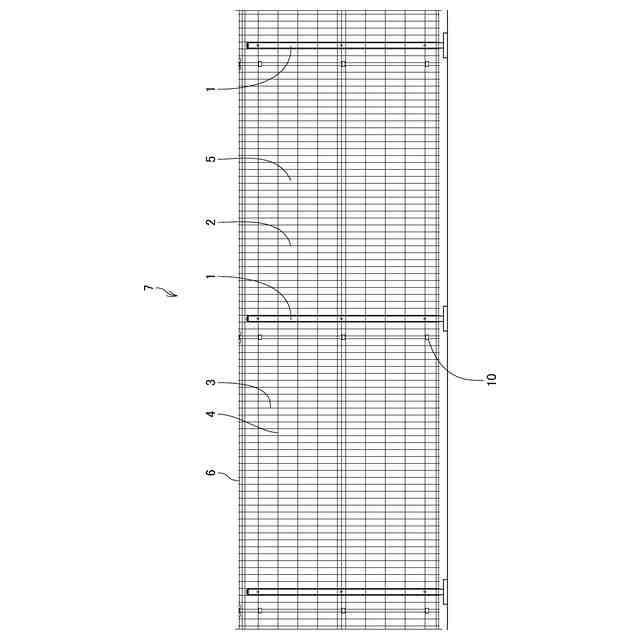

一般に、敷地境界部に沿って構築されるフェンスは、所定間隔に立設された支柱に沿ってフェンス部材を連続的に設置し、隣接する該フェンス部材を互いにフェンス用取付部材を用いて連結させて固定されている。
【０００３】
このようなフェンス用取付部材は種々の構成が知られており、例えば、特許文献１に記載されたフェンス用取付部材は、互いに着脱可能に接続される横筋係止具と縦筋係止具を備え、横筋係止具は、隣り合うメッシュフェンスの一側端部の横筋に係止させる係止部と、係止部に繋がり、縦筋係止具に接続する接続部とを備え、縦筋係止具は、隣り合うメッシュフェンスの一側端部の縦筋を嵌合させる縦筋嵌合部と、縦筋嵌合部に繋がり、横筋係止具の接続部を接続する接続受け部を備え、接続受け部と接続部を接続して横筋係止具と縦筋係止具を接続しつつ、係止部を横筋に係止させた状態で横筋周りに回動させて縦筋嵌合部に縦筋を嵌合させるように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６６３３７８４号公報
【０００５】
また、フェンス用取付部材の他の例としては、図６に示すように、フェンス部材のフェンス面に表側と裏側とからそれぞれ挟持する第１の金具１０１と第２の金具１０２を備え、第１の金具１０１及び第２の金具１０２に形成された縦線材保持部１０４および横線材保持部１０５によってそれぞれ縦線材３と横線材４とを挟持してボルト１０３で第１の金具１０１および第２の金具１０２とを組み合わせてフェンス部材を連結している。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来のフェンス用取付部材は、上述したように第１の金具１０１と第２の金具１０２との固定にボルト１０３を用いているが、当該ボルト１０３はＭ６程度の小さいボルトであって、ボルト締結を行う施工作業に繁雑さがあるという問題があった。また、このような小さなボルトを用いているためボルトの紛失が頻繁に起こり、作業者が施工作業にストレスと感じるという問題もあった。
【０００７】
また、第１の金具１０１及び第２の金具１０２は、金属板を板金によって折り曲げて形成したものであり、ボルト１０３の締結の際にフェンス面に保持することが難しいという問題があった。
【０００８】
さらに、ボルト１０３を用いることによってコスト抑制を図ることが難しいという問題もあった。また、ボルト紛失を考慮して予備用のボルトを余分に納品することが行われており、これもコスト抑制が難しい一因となっている。
【０００９】
そこで、本発明は上記の事項に鑑みてなされたものであり、隣り合うフェンス部材同士の連結作業を容易に行うことができ、ボルトを使用することによるボルト紛失をすることがなくコスト抑制を図ることができるフェンス用取付部材を提供することを目的とする。
【課題を解決するための手段】
【００１０】

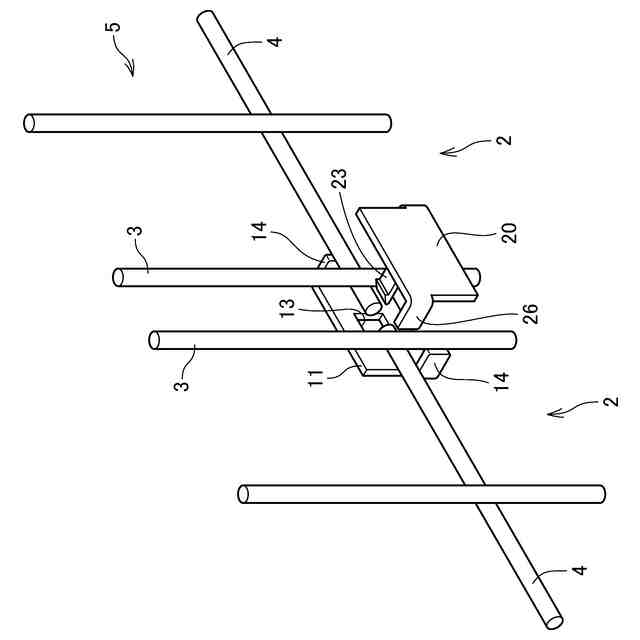

本発明に係るフェンス用取付部材は、複数の縦線材と複数の横線材とが互いに格子状に接合されることによって形成されたフェンス面を有するフェンス部材を所定間隔に立設された支柱に沿って連続的に設置する際に、隣接する該フェンス部材を互いに連結させるフェンス用取付部材であって、前記フェンス面の表面から組み付けられる第１の取付部材と、裏面から取り付けられる第２の取付部材とを備え、前記第１の取付部材は、前記第２の取付部材に形成された係合突部が組み付けられる係合孔を備え、前記係合孔及び前記係合突部は、前記第１の取付部材及び前記第２の取付部材の略中央に形成されていることを特徴とする。
