公開番号2025098761
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215117
出願日2023-12-20
発明の名称ワイヤハーネス組付体
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H02G 3/04 20060101AFI20250625BHJP(電力の発電,変換,配電)
要約【課題】汎用性を向上することができるワイヤハーネス組付体を提供する。
【解決手段】電線7と、電線7の端末部に電気的に接続されたコネクタ9とを有するワイヤハーネス3と、内部にワイヤハーネス3が配置される組付部材5とを備えたワイヤハーネス組付体1において、コネクタ9を、組付部材5の外部に露出して配置し、組付部材5に、組付部材5の内部に配置された電線7を組付部材5の外部に引き出し、コネクタ9の配置位置を変動可能な引出部15を設けた。
【選択図】図1
特許請求の範囲【請求項１】
電線と、前記電線の端末部に電気的に接続されたコネクタとを有するワイヤハーネスと、
内部に前記ワイヤハーネスが配置される組付部材と、
を備え、
前記コネクタは、前記組付部材の外部に露出して配置され、
前記組付部材には、前記組付部材の内部に配置された前記電線を前記組付部材の外部に引き出し、前記コネクタの配置位置を変動可能な引出部が設けられているワイヤハーネス組付体。
続きを表示（約 260 文字）【請求項２】
前記引出部は、前記組付部材の内部に配置された前記電線を前記組付部材の外部に向けて移動させることにより、前記電線と当接して切り離される分離部である請求項１に記載のワイヤハーネス組付体。
【請求項３】
前記分離部は、前記組付部材の内部に配置された前記電線に沿って配置されている請求項２に記載のワイヤハーネス組付体。
【請求項４】
前記分離部には、前記電線との当接を回避して前記分離部の切り離しを規制する規制部が設けられている請求項２又は３に記載のワイヤハーネス組付体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネス組付体に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ワイヤハーネス組付体としては、電線と、電線の端末部に電気的に接続されたコネクタとを有するワイヤハーネスと、内部にワイヤハーネスが配置される組付部材としての組付シートとを備えたものが知られている（特許文献１参照）。このワイヤハーネス組付体では、ワイヤハーネスのコネクタが、組付シートの外部に露出して配置されている。このようなワイヤハーネス組付体は、例えば、車両のドアトリムなどの対象部材に組付けられた状態で、コネクタが、対象部材に配置された相手コネクタと嵌合される。コネクタと相手コネクタとの嵌合により、車両に搭載された電気部品の間が、ワイヤハーネスを介して電気的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－６７０７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記特許文献１のようなワイヤハーネス組付体では、特定の対象部材の相手コネクタに合わせて、組付部材に対するコネクタの配置位置が決まっている。このため、他の対象部材にワイヤハーネス組付体を組付けると、相手コネクタの配置位置が異なっていることがあり、相手コネクタとコネクタとが嵌合できないことがあった。このため、組付けられる対象部材に合わせて、その都度、コネクタの配置位置が異なるワイヤハーネス組付体を作成しなければならず、汎用性が低下していた。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、汎用性を向上することができるワイヤハーネス組付体を提供することにある。
【課題を解決するための手段】
【０００６】
本実施形態に係るワイヤハーネス組付体は、電線と、前記電線の端末部に電気的に接続されたコネクタとを有するワイヤハーネスと、内部に前記ワイヤハーネスが配置される組付部材と、を備え、前記コネクタは、前記組付部材の外部に露出して配置され、前記組付部材には、前記組付部材の内部に配置された前記電線を前記組付部材の外部に引き出し、前記コネクタの配置位置を変動可能な引出部が設けられている。
【発明の効果】
【０００７】
本発明によれば、汎用性を向上することができるワイヤハーネス組付体を提供することができる。
【図面の簡単な説明】
【０００８】

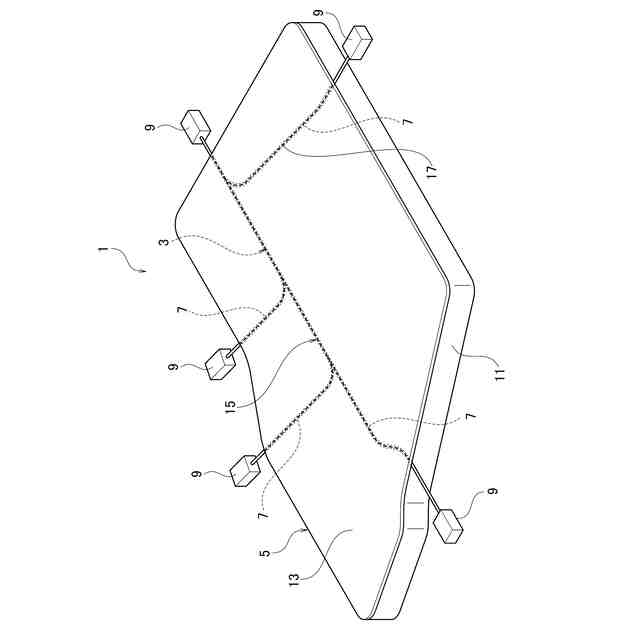

本実施形態に係るワイヤハーネス組付体の斜視図である。
本実施形態に係るワイヤハーネス組付体の上面図である。

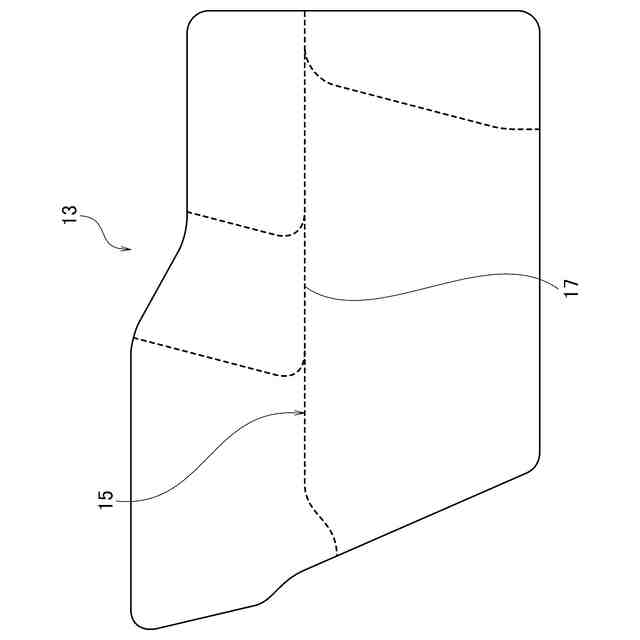

本実施形態に係るワイヤハーネス組付体のカバー材の上面図である。

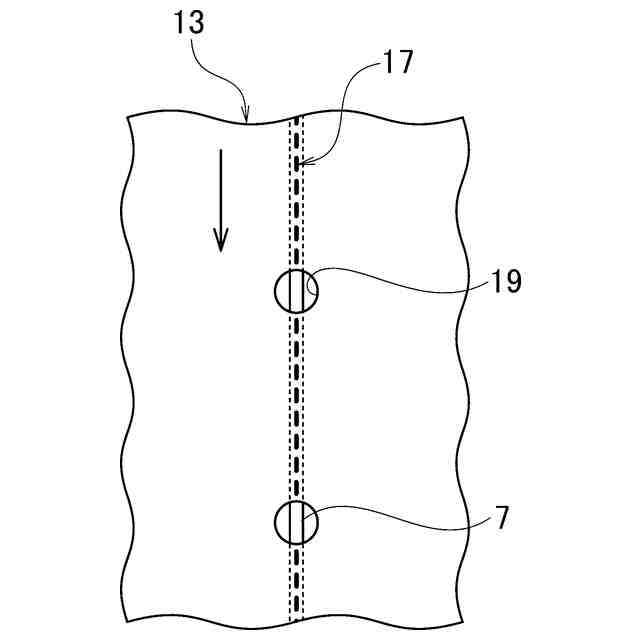

本実施形態に係るワイヤハーネス組付体の分離部と規制部の要部拡大上面図である。

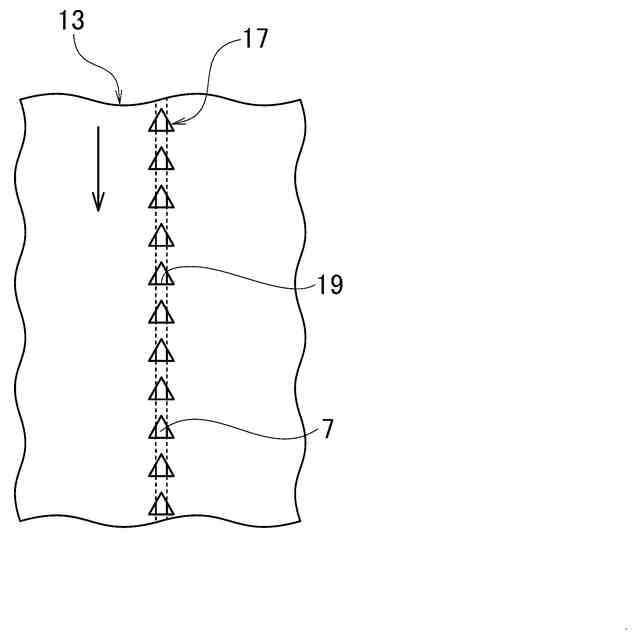

本実施形態に係るワイヤハーネス組付体の分離部と規制部の他例を示す要部拡大上面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本実施形態に係るワイヤハーネス組付体について詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１に示すように、本実施形態に係るワイヤハーネス組付体１は、例えば、車両に搭載された電源と機器との間、或いは機器と機器との間など、電気部品（不図示）の間を電気的に接続するワイヤハーネス３に適用される。ワイヤハーネス３は、一体に組付けられる組付部材５の内部に、所定の形状で配置される。ワイヤハーネス組付体１は、例えば、車両のドアトリムなどの対象部材（不図示）に組付けられる。
（【００１１】以降は省略されています）
