発明の名称充電インレット
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/66 20060101AFI20250623BHJP(基本的電気素子)
要約【課題】充電インレットの製造工程において、作業時間が短縮されると共に、部品点数が削減される充電インレットを提供する。
【解決手段】充電インレット1Aは、フロントハウジング22と、フロントハウジング22に収納される端子10と、フロントハウジング22に収納され、端子10の温度を検出するサーミスタ3と、フロントハウジング22に組み付けられ、端子10を保持する端子ホルダ30とを備える。端子ホルダ30は、フロントハウジング22に収納されたサーミスタ3の抜け出しを規制する突起部34を有する。
【選択図】図1
特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングに収納される端子と、
前記ハウジングに収納され、前記端子の温度を検出する温度検出素子と、
前記ハウジングに組み付けられ、前記端子を保持する端子ホルダと、を備え、
前記端子ホルダは、前記ハウジングに収納された前記温度検出素子の抜け出しを規制する規制部を有する、
充電インレット。
続きを表示（約 280 文字）【請求項２】
前記ハウジングに収納され、前記端子が挿通される穴部を有する熱伝導部材を備える、請求項１に記載の充電インレット。
【請求項３】
前記熱伝導部材は、前記ハウジングにインサート成形される、請求項２に記載の充電インレット。
【請求項４】
前記温度検出素子がサーミスタである、請求項１から３のいずれか一項に記載の充電インレット。
【請求項５】
前記端子ホルダは、ホルダ本体部を有し、
前記規制部が、前記ホルダ本体部と一体に形成されている、
請求項１から３のいずれか一項に記載の充電インレット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、充電インレットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、電気自動車及びプラグインハイブリッド自動車等の車両に搭載されたバッテリに車両外部から電力を供給（充電）するために、車両に設置される充電インレットが利用されている（例えば、特許文献１参照）。特許文献１に記載されている充電インレットは、電線と、電線が挿入されている筒部を有するリテーナと、筒部に収容されているサーミスタと、リテーナに取り付けられており、電線をサーミスタに向けて押圧しているサーミスタホルダとを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２２０３５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
充電インレットの製造工程において、リテーナにサーミスタホルダを取り付ける作業が必要となるため、作業時間が長引くばかりか、リテーナとは別部品のサーミスタホルダを必要とするため、部品点数が多くなる。それらの結果、充電インレットの製造コストが高騰し得る。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、充電インレットの製造工程において、作業時間が短縮されると共に、部品点数が削減される充電インレットを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係る充電インレットは、ハウジングと、ハウジングに収納される端子と、ハウジングに収納され、端子の温度を検出する温度検出素子と、ハウジングに組み付けられ、端子を保持する端子ホルダと、を備え、端子ホルダは、ハウジングに収納された温度検出素子の抜け出しを規制する規制部を有する。
【発明の効果】
【０００７】
本発明によれば、充電インレットの製造工程において、作業時間が短縮されると共に、部品点数が削減される充電インレットを提供することができる。
【図面の簡単な説明】
【０００８】

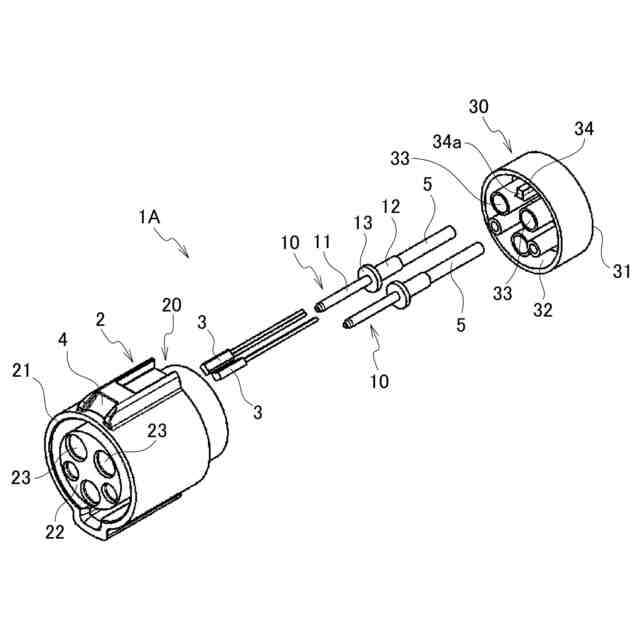

第１実施形態に係る充電インレットの一例を示す分解斜視図である。

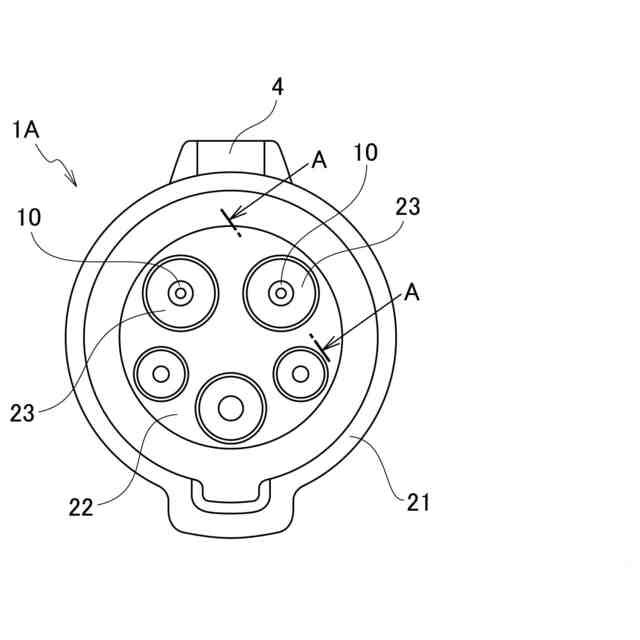

第１実施形態に係る充電インレットの正面図である。

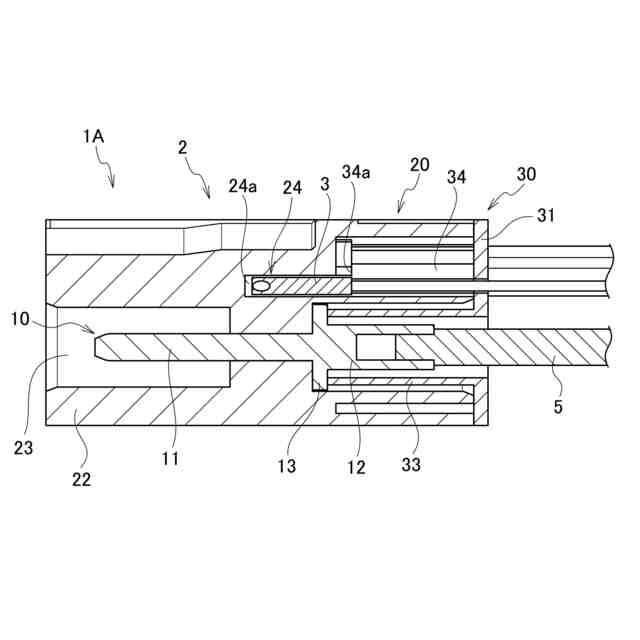

図２のＡ－Ａ線による断面図である。

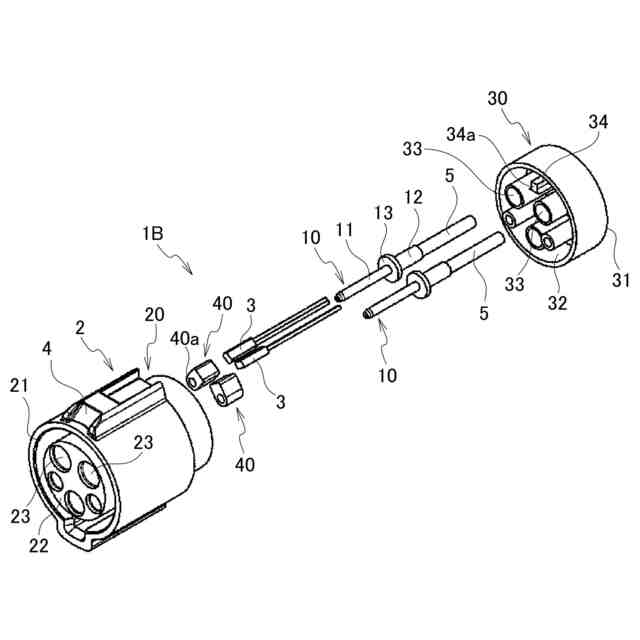

第２実施形態に係る充電インレットの一例を示す分解斜視図である。
第２実施形態に係る充電インレットの正面図である。
図５のＢ－Ｂ線による断面図である。

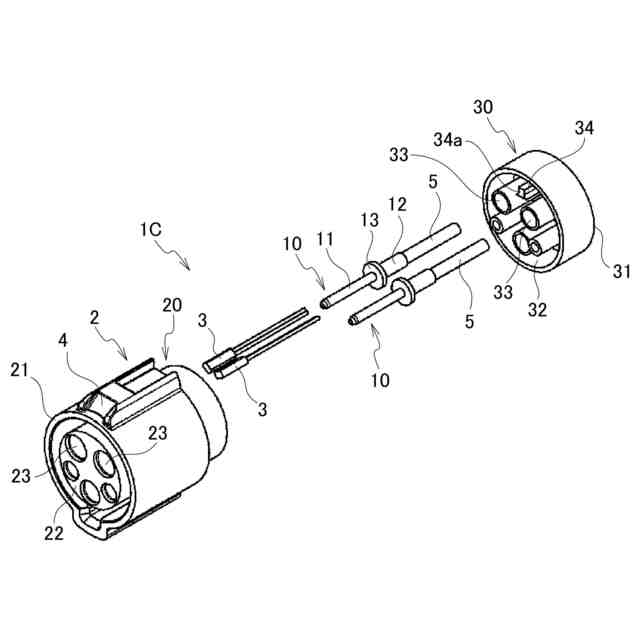

第３実施形態に係る充電インレットの一例を示す分解斜視図である。

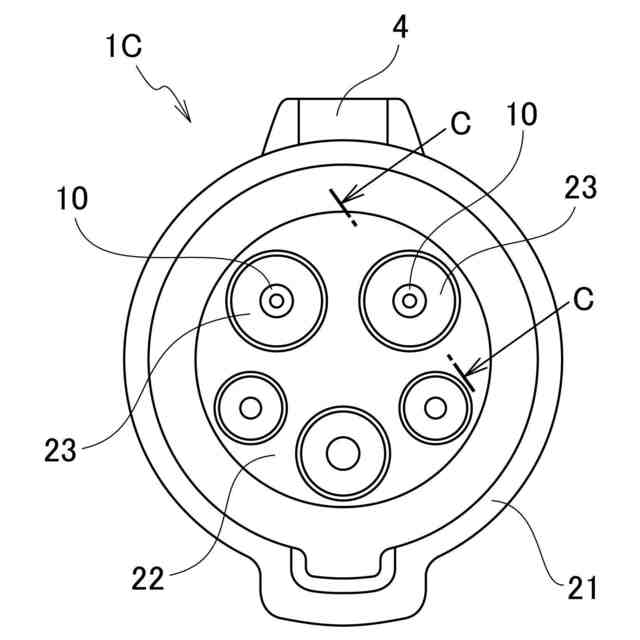

第３実施形態に係る充電インレットの正面図である。
図８のＣ－Ｃ線による断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本実施形態に係る充電インレットについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
［第１実施形態］
先ず、第１実施形態に係る充電インレット１Ａの構成について、図面を参照しながら説明する。図１～図３は、第１実施形態に係る充電インレット１Ａを示す図である。
（【００１１】以降は省略されています）
