公開番号2025099202
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215668
出願日2023-12-21
発明の名称シーケンスパターン発生装置とそのシーケンス同期再開方法
出願人アンリツ株式会社
代理人弁理士法人日誠国際特許事務所
主分類H04L 7/04 20060101AFI20250626BHJP(電気通信技術)
要約【課題】ユーザが任意に選択した出力を同期させた状態で、シーケンスを再開させることができるシーケンスパターン発生装置を提供すること。

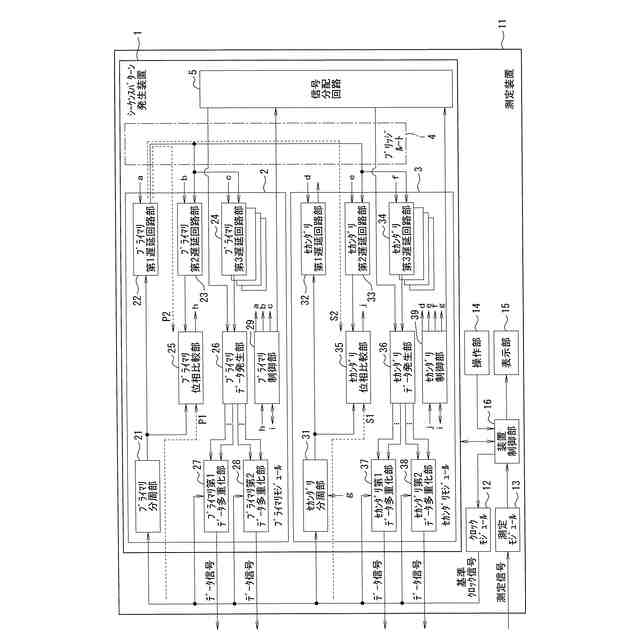

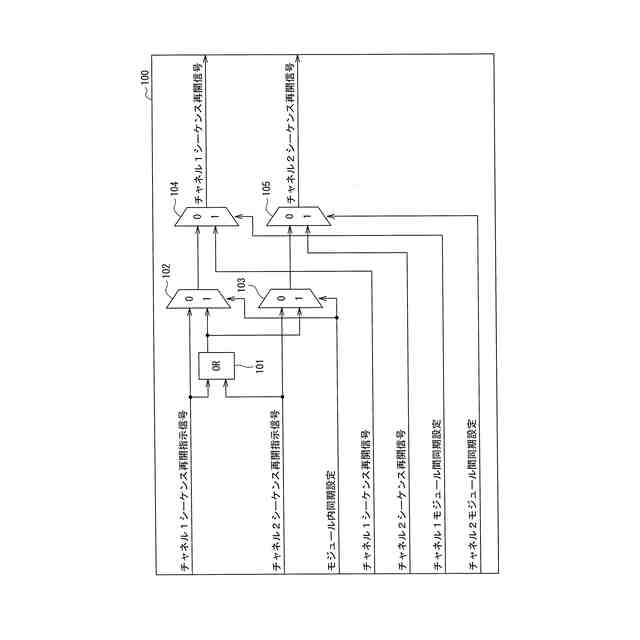

【解決手段】それぞれ2つのデータ信号の出力を持つプライマリモジュール2およびセカンダリモジュール3と、プライマリ制御部29またはセカンダリ制御部39の出力する信号を、クロック的にタイミングが完全に一致するようにプライマリデータ発生部26およびセカンダリデータ発生部36に分配する信号分配回路5と、を備え、シーケンスの再開を指示された出力を持つモジュール2、3の制御部29、39がシーケンス再開信号を信号分配回路5に出力し、データ発生部26、36は、シーケンスの再開の同期が設定されている出力について、信号分配回路5から分配されたシーケンス再開信号に同期してシーケンスを再開させる。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つのデータ信号の出力を持つモジュール（２、３）を少なくとも１つ装着可能で、前記データ信号の出力の総数が２つ以上となるシーケンスパターン発生装置（１）であって、
前記モジュールのいずれかの制御部（２９、３９）の出力する信号を、クロック的にタイミングが完全に一致するように前記モジュールのそれぞれのデータ発生部（２６、３６）に分配する信号分配回路（５）を備え、
シーケンスの再開を指示された出力を持つ前記モジュールの前記制御部がシーケンス再開信号を前記信号分配回路に出力し、前記データ発生部は、シーケンスの再開の同期が設定されている出力について、前記信号分配回路から分配された前記シーケンス再開信号に同期してシーケンスを再開させるシーケンスパターン発生装置。
続きを表示（約 450 文字）【請求項２】
少なくとも１つのデータ信号の出力を持つモジュール（２、３）を少なくとも１つ装着可能で、前記データ信号の出力の総数が２つ以上であり、前記モジュールのいずれかの制御部（２９、３９）の出力する信号を、クロック的にタイミングが完全に一致するように前記モジュールのそれぞれのデータ発生部（２６、３６）に分配する信号分配回路（５）を備えるシーケンスパターン発生装置（１）のシーケンス同期再開方法であって、
シーケンスの再開を指示された出力を持つ前記モジュールの前記制御部がシーケンス再開信号を前記信号分配回路に出力するステップと、
前記信号分配回路が、前記シーケンス再開信号をクロック的にタイミングが完全に一致するように前記データ発生部に分配するステップと、
前記データ発生部が、シーケンスの再開の同期が設定されている出力について、前記信号分配回路から分配された前記シーケンス再開信号に同期してシーケンスを再開させるステップと、を備えるシーケンス同期再開方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ユーザが設定する任意のシーケンスパターンを生成して出力するシーケンスパターン発生装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、各種のディジタル通信装置は、ユーザ数の増加やマルチメディア通信の普及に伴い、より大容量の伝送能力が求められている。そして、これらのディジタル通信装置におけるディジタル信号の品質評価の指標として、受信データのうち符号誤りが発生した数と受信データの総数との比較として定義されるビット誤り率（Bit Error Rate）が知られている。
【０００３】
そして、上述したビット誤り率を測定する誤り率測定装置では、試験対象となる被試験デバイスに対して固定データを含むテスト信号を送信し、被試験デバイスを介して入力される被測定信号と基準となる参照信号とをビット単位で比較して被測定信号の誤り率を測定している。
【０００４】
この種の誤り率測定装置では、近年の高速データ通信に対応した被試験デバイスにテスト信号として入力される所定パルスパターンのデータ信号を発生するパルスパターン発生装置が用いられている。
【０００５】
特許文献１には、複数のデータ信号の位相状態を一定に保つため、基準クロック信号の周波数に応じてマスター側位相差目標値の設定とともに記憶部の補正データを用いてスレーブ側位相差目標値を設定するパルスパターン発生装置が記載されている。
【先行技術文献】
【特許文献】
【０００６】
特許第５４３２３５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ＵＳＢ（Universal Serial Bus）やＰＣＩｅ（Peripheral Component Interconnect Express）などのハイスピードシリアルバス（High Speed Serial Bus）の規格では、Link Training ＆ Status State Machine（ＬＴＳＳＭ）と呼ばれるステートマシーンを持ち、これによりデバイス間の通信の初期化やリンク速度の調整などを管理している。
【０００８】

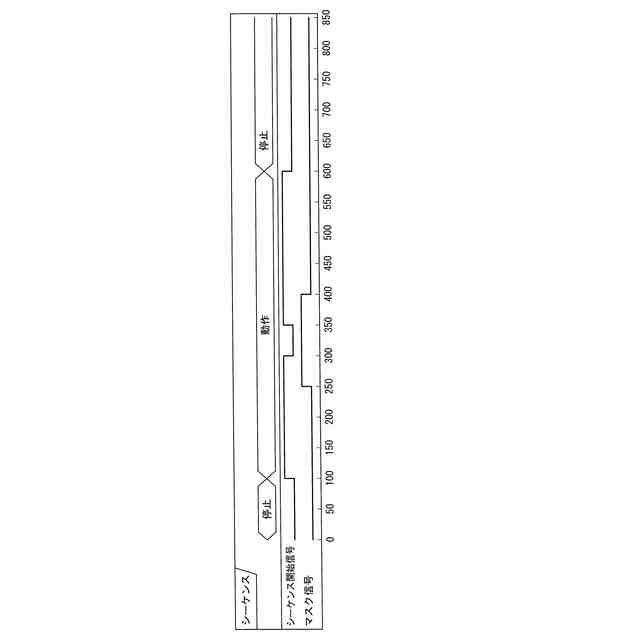

また、従来の誤り率測定装置は、パルスパターン発生器（ＰＰＧ：Pulse Pattern Generator）から規格が定める特定パターンを高速に切り替えることによってＰＣＩｅＧＥＮ１～５、ＵＳＢ３．１のＬＴＳＳＭを制御し、特定のステートに遷移させる機能（シーケンスパターン機能）を備えている。なお、被測定物（ＤＵＴ：Device Under Test）をステート遷移させるパターンは、規格で定められており、それらのパターンの出力順をシーケンスパターン機能により組み合わせて出力できる。
【０００９】

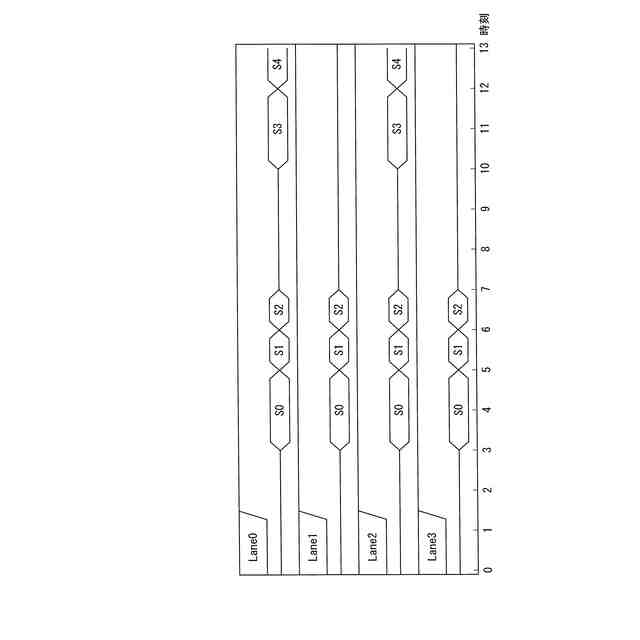

ＰＣＩｅの規格においてレーン数はx1、x2、x4、x8、x16などのバリエーションで定義されており、レーンごとに定義されたパターンを送信し、ＤＵＴをステート遷移させる。
【００１０】
ＰＣＩｅデバイスは、通常使用の範囲においては複数レーン間でデータが同期してさえいればよい。しかしながら、ＰＣＩｅデバイスの開発者側の需要として、複数もしくはすべてのレーンのシーケンスを一時的に停止し、任意のタイミングで任意に指定した複数のレーンもしくはすべてのレーンのシーケンスを再開させたいというものが存在するが、従来のシーケンスパターン機能では、この需要を満たしていない。
（【００１１】以降は省略されています）
