公開番号2025099679
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216531
出願日2023-12-22
発明の名称システム初期設定方法、監視カメラ装置、および、初期設定システム
出願人TOA株式会社
代理人個人
主分類G08B 26/00 20060101AFI20250626BHJP(信号)
要約【課題】複数の端末のキッティング作業を効率化できるシステム初期設定方法、監視カメラ装置、および、初期設定システムを提供する。

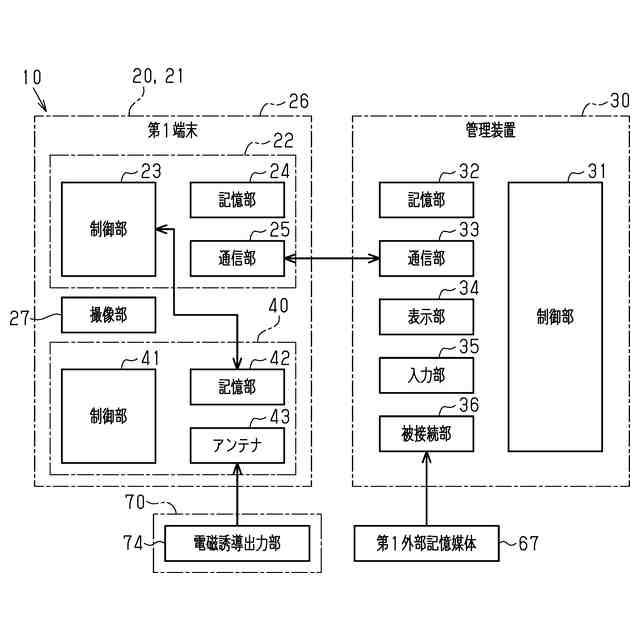

【解決手段】第1端末21は、システム上での動作のため第1端末21の内部に保持される第1設定情報を記憶する記憶モジュール40を有する。記憶モジュール40は、電磁誘導による第1方法により情報を書込可能に構成される。システム初期設定方法は、複数の端末20に設定すべき複数の第1設定情報を記憶したコンピュータから、記憶モジュール40に情報を出力できる電磁誘導出力部74を有する携帯情報端末70に複数の第1設定情報を出力する第1工程と、複数の第1端末21のそれぞれが互いに異なる第1設定情報を記憶するように、携帯情報端末70から複数の第1端末21のそれぞれに第1設定情報を第1方法により出力する第2工程と、を含む。
【選択図】図2
特許請求の範囲【請求項１】
複数の端末を含むシステムにおいて、前記システムの初期設定を行うシステム初期設定方法であって、
前記複数の前記端末は、複数の第１端末を含み、
前記第１端末は、前記システム上での動作のため前記第１端末の内部に保持される第１設定情報を記憶する記憶モジュールを有し、
前記記憶モジュールは、電磁誘導による第１方法により情報を書込可能に構成され、
前記システム初期設定方法は、
前記複数の端末に設定すべき複数の第１設定情報を記憶したコンピュータから、前記記憶モジュールに情報を出力できる電磁誘導出力部を有する携帯情報端末に前記複数の前記第１設定情報を出力する第１工程と、
前記複数の前記第１端末のそれぞれが互いに異なる前記第１設定情報を記憶するように、前記携帯情報端末から前記複数の前記第１端末のそれぞれに前記第１設定情報を前記第１方法により出力する第２工程と、を含むシステム初期設定方法。
続きを表示（約 2,000 文字）【請求項２】
前記第２工程は、前記複数の前記第１設定情報のうち一の前記第１設定情報を前記携帯情報端末の前記電磁誘導出力部から前記複数の第１端末のうち一の前記第１端末の前記記憶モジュールへ出力し、前記携帯情報端末による前記第１端末の前記記憶モジュールへの記憶が完了するたびに、次の前記第１設定情報を前記携帯情報端末の前記電磁誘導出力部から次の前記第１端末の前記記憶モジュールへ出力する出力動作を繰り返すことを含む請求項１に記載のシステム初期設定方法。
【請求項３】

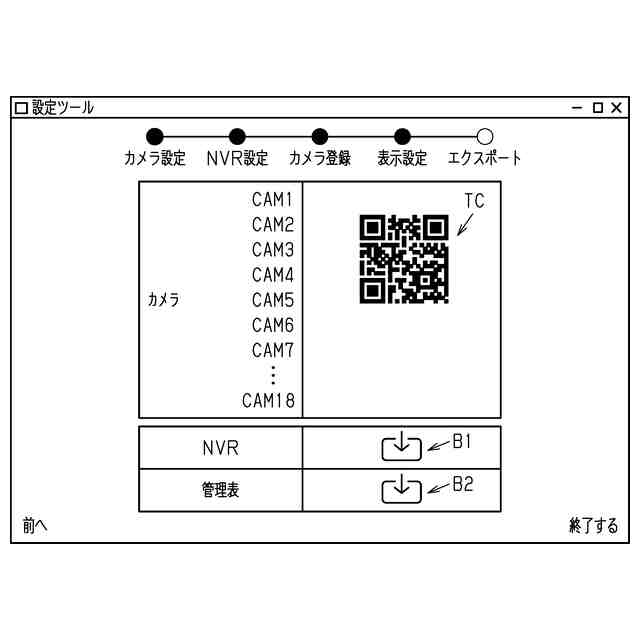

前記第１工程における出力は、前記複数の第１設定情報をエンコードした二次元コードを前記コンピュータの表示部に表示させること、前記携帯情報端末の撮像部によって前記二次元コードを前記携帯情報端末に読み取らせること、および、前記携帯情報端末のデコーダによって前記二次元コードを復元することを含む請求項１に記載のシステム初期設定方法。
【請求項４】
前記システムにおいて、前記複数の前記端末は、管理装置と接続され、
前記第１設定情報は、前記管理装置上で、前記複数の端末のそれぞれを個別に識別して管理するための情報を含み、
前記コンピュータは、前記システム上での動作のため前記管理装置に設定されるべき情報を含む第２設定情報をさらに記憶し、
前記第２設定情報は、前記複数の前記第１設定情報を含み、
前記システム初期設定方法は、前記コンピュータから、前記管理装置に前記第２設定情報を出力する第３工程を含む請求項１に記載のシステム初期設定方法。
【請求項５】
前記管理装置は、前記管理装置に前記第２設定情報を外部から取り込み内部に保持させるための第１外部記憶媒体を受け付けるインターフェースを有し、
前記第３工程は、前記コンピュータから、前記第１外部記憶媒体に前記第２設定情報を出力することを含む請求項４に記載のシステム初期設定方法。
【請求項６】
前記第１設定情報は、前記システム上で、１つの前記端末を他の前記端末および前記管理装置と区別して識別するための第１ネットワークアドレスを含み、
前記第２設定情報は、前記システム上で、前記システムを前記複数の端末と区別して識別するための第２ネットワークアドレスと、前記第１ネットワークアドレスとを含む請求項４に記載のシステム初期設定方法。
【請求項７】
前記複数の前記端末は、前記第１端末と異なる複数の第２端末を含み、
前記第２端末は、前記システム上での動作のため前記第２端末の内部に保持される前記第１設定情報を記憶する記憶部を有し、
前記記憶部は、電磁誘導とは異なる第３方法により情報を書込可能に構成され、
前記システム初期設定方法は、前記複数の前記第２端末のそれぞれが互いに異なる前記第１設定情報を記憶するように、前記コンピュータから前記複数の第２端末のそれぞれに前記第１設定情報を前記第３方法により出力する第４工程を含む請求項１に記載のシステム初期設定方法。
【請求項８】
前記第３方法による出力は、第２外部記憶媒体を介して前記第１設定情報を前記コンピュータから前記第２端末へ出力することを含む請求項７に記載のシステム初期設定方法。
【請求項９】
複数の端末がネットワークを介して接続されるシステムにおいて、前記複数の前記端末の１つとして前記システムに含まれる監視カメラ装置であって、
前記システム上での動作のため前記監視カメラ装置の内部に保持される第１設定情報を記憶する記憶モジュールを有し、
前記記憶モジュールは、電磁誘導による方法により情報を書込可能に構成され、
前記第１設定情報は、前記監視カメラ装置をネットワークに接続するための情報を含む第１ネットワーク設定情報を含む監視カメラ装置。
【請求項１０】

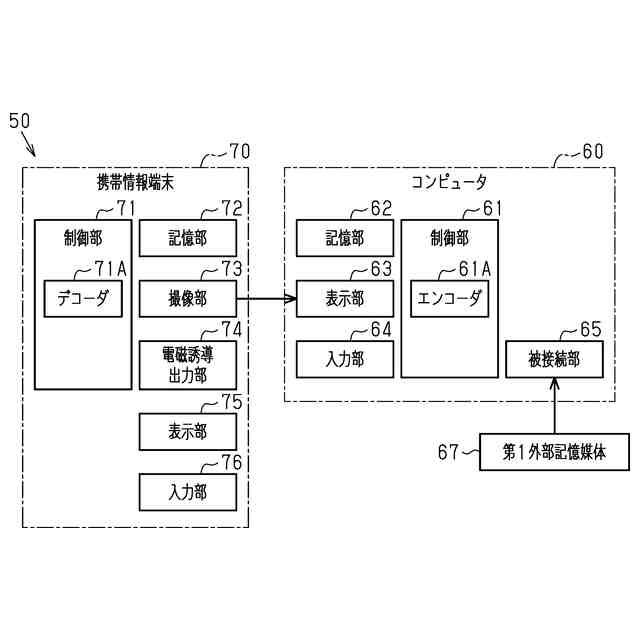

ネットワークに接続される第１端末に対して初期設定する初期設定システムであって、
前記第１端末は、電磁誘導による方法により情報を書込可能に構成される記憶モジュールを有し、
前記第１端末を含むシステム上での動作のため前記複数の前記第１端末の内部に保持される、複数の第１設定情報を記憶するコンピュータと、
前記第１設定情報を前記第１端末の前記記憶モジュールに書き込む携帯情報端末と、を備え、
前記コンピュータは、前記第１設定情報を二次元コードに変換するエンコーダと、変換された前記二次元コードを表示する表示部と、を有し、
前記携帯情報端末は、前記二次元コードを撮影する撮像部と、撮影された前記二次元コードを復元するデコーダと、復元された前記第１設定情報を電磁誘導によって出力する電磁誘導出力部と、を有し、
前記二次元コードは、前記複数の前記第１設定情報を含むように構成される初期設定システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、システム初期設定方法、監視カメラ装置、および、初期設定システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

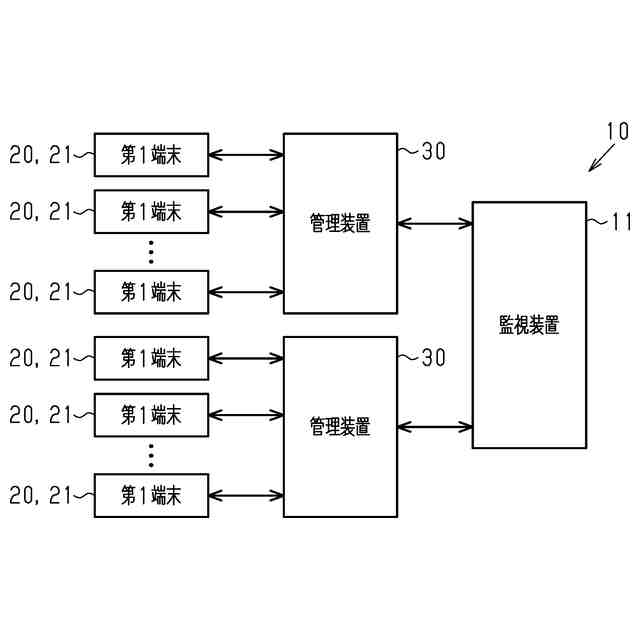

複数の端末と管理装置とがネットワークを介して接続されるシステムが知られている。このようなシステムの例として、複数の監視カメラ装置と、監視カメラ装置を管理する管理装置とを含むシステムが挙げられる。
【０００３】
非特許文献１には、ネットワークに接続される監視カメラ装置の設定方法が開示される。監視カメラ装置の初期設定では、例えば、ＰＣ等のコンピュータによって、ネットワークを介して、監視カメラ装置の名称、ＩＰアドレス等に関する設定情報を監視カメラ装置に対して設定することが必要である。
【０００４】
非特許文献２には、監視カメラ装置を管理する管理装置の設定方法が開示される。管理装置の初期設定では、例えば、管理装置の名称、ＩＰアドレス、管理装置が管理する監視カメラ装置の名称等を管理装置に対して設定することが必要である。
【０００５】
端末および管理装置の初期設定において行われる開梱、設置、電源およびネットワークへの接続、および、設定情報の入力等の一連の作業は、「キッティング作業」とも呼ばれる。
【先行技術文献】
【非特許文献】
【０００６】
ＴＯＡ株式会社，ＴＲＩＦＯＲＡ，フルＨＤネットワークカメラ，操作・設定ガイド（対象機器 N-C5120-3、N-C5130、N-C5130-3、N-C5150、N-C5150-3、N-C5220-3、N-C5230R3、N-C5250R3、N-C5300F3-M、N-C5300-M、N-C5305F3-M、N-C5305-M、N-C5420-3、N-C5430R3、N-C5432R3、N-C5442R3、N-C5450R3、N-C5820-3、N-C5830R3、N-C5850R3），Ｐ６，Ｐ２－１～１０２<https://www.toa-products.com/download/file.php?sid=175656442>
ＴＯＡ株式会社，ＴＲＩＦＯＲＡ，ネットワークレコーダ，取扱説明書，操作・設定編（対象機種 N-R500R、N-R516-4、N-R516-8、N-R532-8、N-R532-12、N-R532-16、N-R532-24），Ｐ１－１７～１８<https://www.toa-products.com/download/file.php?sid=175485376>
【発明の概要】
【発明が解決しようとする課題】
【０００７】
複数の端末を含むシステムにおけるキッティング作業では、端末の開梱、設置、電源およびネットワーク用通信配線への接続、および、設定情報の入力等の一連の作業を、複数の端末のそれぞれに対して個別に行う必要がある。
【０００８】
システムの構成作業を簡略化するために、複数の端末のキッティング作業を効率化できることが望ましい。
【課題を解決するための手段】
【０００９】
（１）課題を解決するシステム初期設定方法は、複数の端末を含むシステムにおいて、前記システムの初期設定を行うシステム初期設定方法であって、前記複数の前記端末は、複数の第１端末を含み、前記第１端末は、前記システム上での動作のため前記第１端末の内部に保持される第１設定情報を記憶する記憶モジュールを有し、前記記憶モジュールは、電磁誘導による第１方法により情報を書込可能に構成され、前記システム初期設定方法は、前記複数の端末に設定すべき複数の第１設定情報を記憶したコンピュータから、前記記憶モジュールに情報を出力できる電磁誘導出力部を有する携帯情報端末に前記複数の前記第１設定情報を出力する第１工程と、前記複数の前記第１端末のそれぞれが互いに異なる前記第１設定情報を記憶するように、前記携帯情報端末から前記複数の前記第１端末のそれぞれに前記第１設定情報を前記第１方法により出力する第２工程と、を含む。
【００１０】
この構成によれば、記憶モジュールが電磁誘導によって情報を書込可能なため、ネットワーク用通信配線に接続されるように第１端末が設置される前に、第１方法により記憶モジュールへ第１設定情報を書き込みできる。第１端末の設置後に第１設定情報を入力する手間を削減できるため、複数の端末のキッティング作業を効率化できる。
（【００１１】以降は省略されています）
