特許ウォッチ

公開番号2025100206
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217405
出願日2023-12-22
発明の名称化学カイロ
出願人小林製薬株式会社
代理人個人,個人,個人,個人
主分類A61F 7/03 20060101AFI20250626BHJP(医学または獣医学;衛生学)
要約【課題】本開示の目的は、被酸化性金属としてアルミニウムを用いた化学カイロを提供することである。
【解決手段】本開示の化学カイロは、被酸化性金属を含む発熱性組成物が、少なくとも一方の面に通気性シートを有する収容体に収容されているものであり、前記被酸化性金属は、アルミニウムを含み、前記発熱性組成物は、さらに亜鉛を含むことを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
被酸化性金属を含む発熱性組成物が、少なくとも一方の面に通気性シートを有する収容体に収容されている化学カイロであって、
前記被酸化性金属は、アルミニウムを含み、
前記発熱性組成物は、さらに亜鉛を含む、化学カイロ。
続きを表示（約 160 文字）【請求項２】
前記亜鉛の含有量は、前記アルミニウム１００重量部当たり、１～３０重量部である、請求項１に記載の化学カイロ。
【請求項３】
前記アルミニウムは、アルミニウム粉末であり、前記アルミニウム粉末は、体積基準の粒度分布におけるメジアン径が１～５０μｍである、請求項１又は２に記載の化学カイロ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、被酸化性金属としてアルミニウムを用いた化学カイロに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来の化学カイロ（所謂、使い捨てカイロ）は、被酸化性金属である鉄粉が酸素との接触によって酸化熱を発生させる発熱機構を利用しており、通気性を有する収容体（内袋）に鉄粉を含む発熱性組成物が収容された構造を有している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平５－２０８０３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の化学カイロでは、被酸化性金属として鉄粉が汎用されているが、本発明者は、化学カイロのバリエーションの拡大の観点から、被酸化性金属として鉄粉の代わりにアルミニウムを用いることを検討した。しかしながら、被酸化性金属としてアルミニウムを用いた化学カイロは、酸素存在下において酸化反応が起こらず、発熱しないことがわかった。
【０００５】
本開示の目的は、被酸化性金属としてアルミニウムを用いた化学カイロを提供することである。
【課題を解決するための手段】
【０００６】
本発明者は、前記課題を解決すべく鋭意検討を行ったところ、被酸化性金属としてアルミニウムを含む発熱性組成物に、さらに亜鉛を配合することにより、酸素存在下においてアルミニウムの酸化反応が開始及び促進され、酸化熱を発生する化学カイロが得られることを見出した。本開示は、かかる知見に基づいて、更に検討を重ねることにより完成したものである。
【０００７】
即ち、本開示は、下記に掲げる態様の発明を提供する。
項１．被酸化性金属を含む発熱性組成物が、少なくとも一方の面に通気性シートを有する収容体に収容されている化学カイロであって、
前記被酸化性金属は、アルミニウムを含み、
前記発熱性組成物は、さらに亜鉛を含む、化学カイロ。
項２．前記亜鉛の含有量は、前記アルミニウム１００重量部当たり、１～３０重量部である、項１に記載の化学カイロ。
項３．前記アルミニウムは、アルミニウム粉末であり、前記アルミニウム粉末は、体積基準の粒度分布におけるメジアン径が１～５０μｍである、項１又は２に記載の化学カイロ。
【発明の効果】
【０００８】
本開示の化学カイロは、被酸化性金属としてアルミニウムを用いているにもかかわらず、アルミニウムと共に亜鉛を含むため、酸素存在下においてアルミニウムの酸化反応が開始及び促進させることができ、十分な酸化熱を発生するものである。
【発明を実施するための形態】
【０００９】
本明細書において、数値範囲に関する表記Ｘ～Ｙは、Ｘ以上Ｙ以下であることを指す。
【００１０】
本開示の化学カイロは、被酸化性金属を含む発熱性組成物が、少なくとも一方の面に通気性シートを有する収容体に収容されている化学カイロであって、前記被酸化性金属は、アルミニウムを含み、前記発熱性組成物は、さらに亜鉛を含むことを特徴とする。以下、本開示の化学カイロについて詳述する。

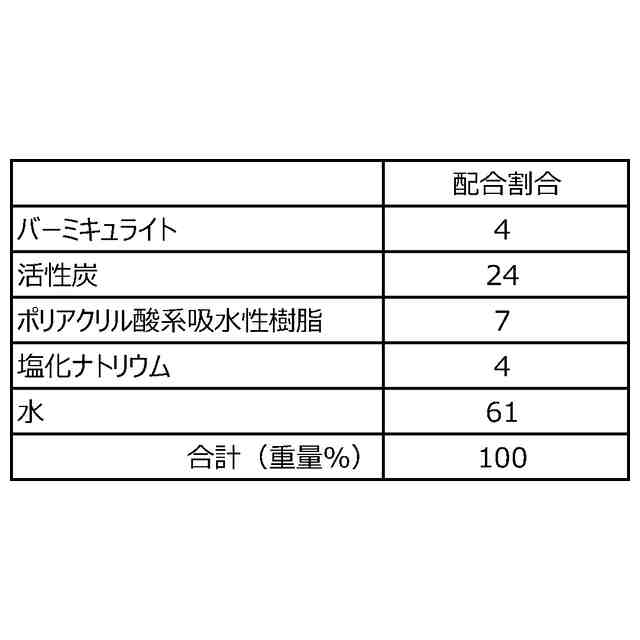

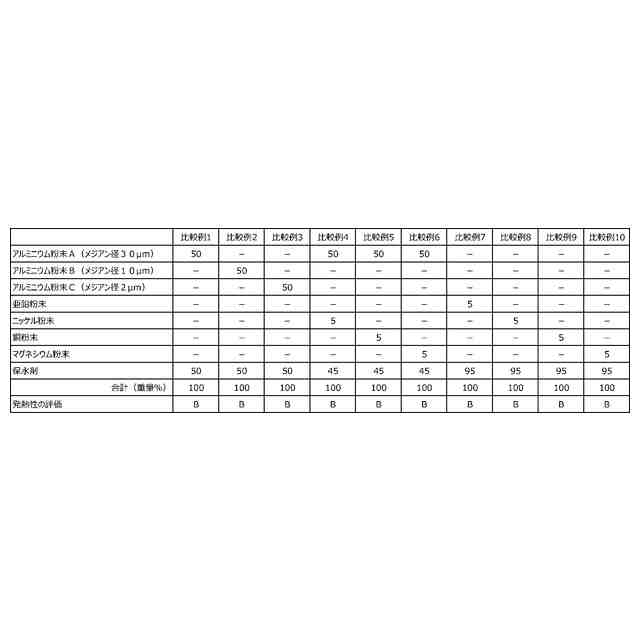

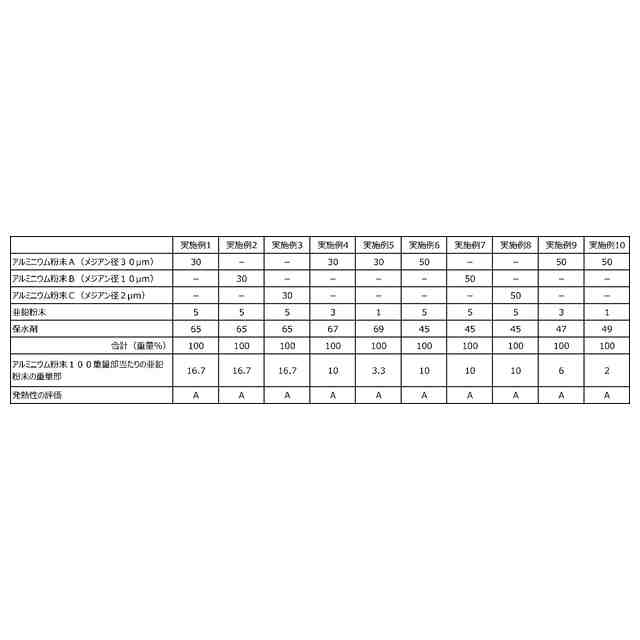

（【００１１】以降は省略されています）

関連特許
