公開番号2025099800
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216740
出願日2023-12-22
発明の名称歯間清掃具
出願人小林製薬株式会社
代理人弁理士法人三枝国際特許事務所
主分類A61C 15/04 20060101AFI20250626BHJP(医学または獣医学;衛生学)
要約【課題】歯間清掃時において動かしやすい歯間清掃具を提供する。

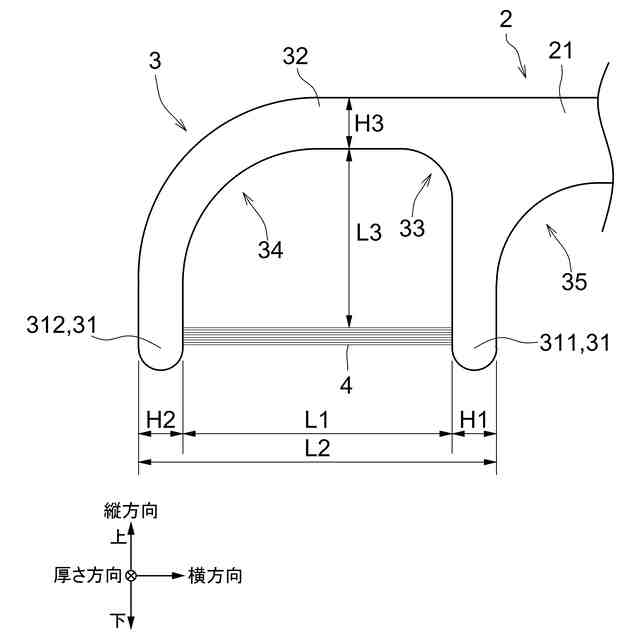

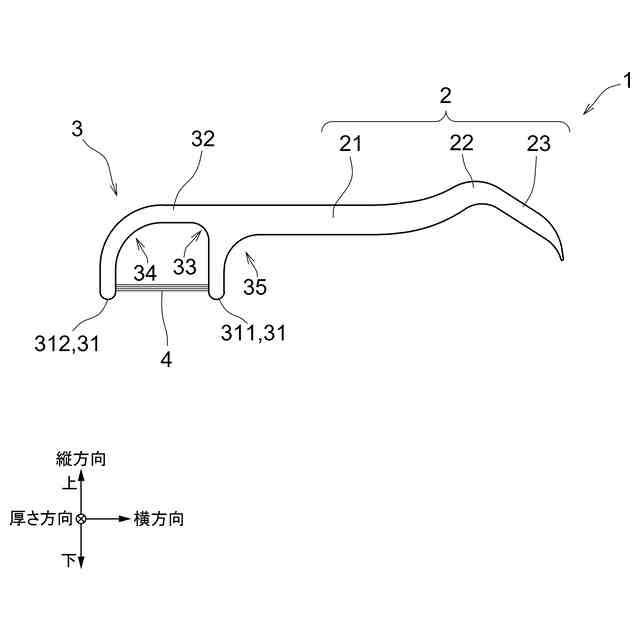

【解決手段】歯間清掃具は、ハンドル部2と、ハンドル部2に設けられたヘッド部3と、を備え、ヘッド部3は、第1方向に離れた一対の支持部31と、第1方向に延び一対の支持部31に架けられる線材4と、を有する。支持部31の間における線材4の長さをL1とし、第1方向における一対の支持部31の外面間の距離をL2とすると、L1/L2が0.75以上である。
【選択図】図2
特許請求の範囲【請求項１】
ハンドル部と、
前記ハンドル部に設けられたヘッド部と、
を備え、
前記ヘッド部は、
第１方向に離れた一対の支持部と、
前記第１方向に延び、前記一対の支持部に架けられる線材と、
を有し、
前記支持部の間における前記線材の長さをＬ１とし、前記第１方向における前記一対の支持部の外面間の距離をＬ２とすると、Ｌ１／Ｌ２が０．７５以上である、
歯間清掃具。
続きを表示（約 330 文字）【請求項２】
前記第１方向における前記一対の支持部の外面間の距離は、２０ｍｍ以上３０ｍｍ以下である、
請求項１に記載の歯間清掃具。
【請求項３】
前記ヘッド部は、前記一対の支持部を連結する連結部を備え、
前記連結部と一方の支持部との第１入隅部の曲率半径は、前記連結部と他方の支持部との第２入隅部の曲率半径よりも小さい、
請求項１又は請求項２に記載の歯間清掃具。
【請求項４】
前記ハンドル部は、前記ヘッド部から前記第１方向に沿って突き出ており、
前記第１方向において、前記第１入隅部は、前記第２入隅部よりも前記ハンドル部の突出先端側に位置している、
請求項３に記載の歯間清掃具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、歯間清掃具に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、従来の歯間清掃具が記載されている。特許文献１に記載の歯間清掃具は、間隔をおいて配置される一対の支持片と、手で把持可能なハンドル部と、一対の支持片の間で延びた線材と、を備えている。
【０００３】
ユーザは、歯間清掃具を使用する際、ハンドルを把持し、歯間に線材を挿し入れた状態で、歯間清掃具を横方向に移動させることで、歯間を清掃することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－０５６０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、歯間清掃具において、支持片の間の線材の長さが短すぎると、線材を歯間に挿し入れた状態において、歯間清掃具を横方向に動かしにくくなるため、支持片の間の線材の長さをある程度確保する必要がある。しかしながら、支持片の間の線材の長さを長くすると、一対の支持片の外面間の距離も長くなる。この場合、例えば、奥歯の歯間を清掃する際に、歯間清掃具を横方向に動かすと、支持片が口腔内の頬の内面等に当たりやすく、歯間清掃具を動かしにくいという問題がある。
【０００６】
本開示は、上記事情に鑑みてなされ、歯間清掃時において動かしやすい歯間清掃具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の歯間清掃具は、上記課題を解決するため、以下の項１に記載の歯間清掃具を主題として包含する。
【０００８】
項１．ハンドル部と、
前記ハンドル部に設けられたヘッド部と、を備え、
前記ヘッド部は、
第１方向に離れた一対の支持部と、
前記第１方向に延び、前記一対の支持部に架けられる線材と、を有し、
前記支持部の間における前記線材の長さをＬ１とし、前記第１方向における前記一対の支持部の外面間の距離をＬ２とすると、Ｌ１／Ｌ２が０．７５以上である、歯間清掃具。
【０００９】
また、本開示の歯間清掃具は、上記項１に記載の歯間清掃具の好ましい態様として、以下の項２に記載の歯間清掃具を包含する。
【００１０】
項２．前記第１方向における前記一対の支持部の外面間の距離は、２０ｍｍ以上３０ｍｍ以下である、項１に記載の歯間清掃具。
（【００１１】以降は省略されています）
