公開番号2025101923
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219024
出願日2023-12-26
発明の名称膨潤試験装置および膨潤試験方法
出願人株式会社クオルテック
代理人
主分類G01B 11/16 20060101AFI20250701BHJP(測定;試験)
要約【課題】
試料の膨潤を精度良く定量的に測定する方法がない。
【解決手段】

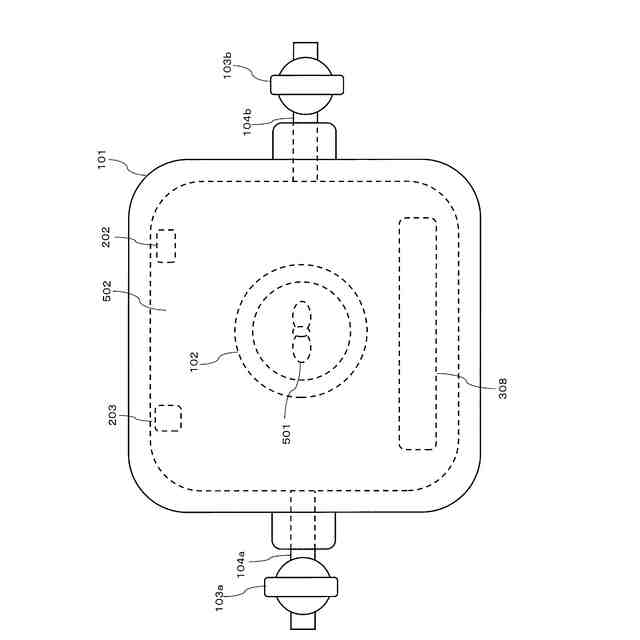

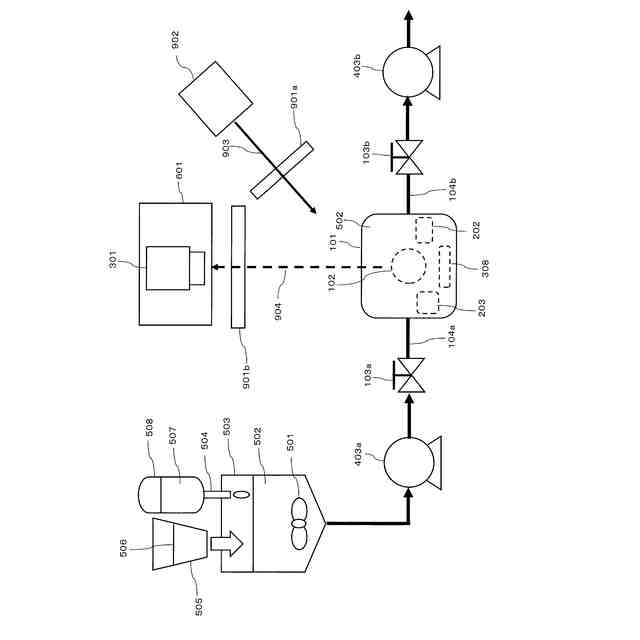

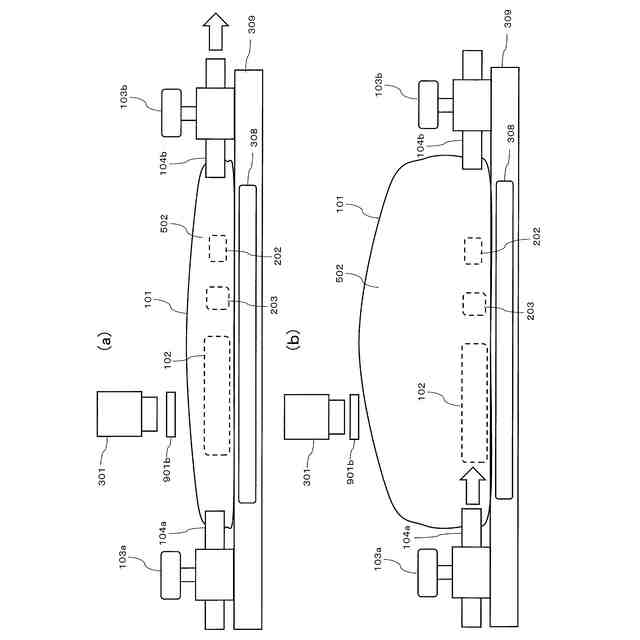

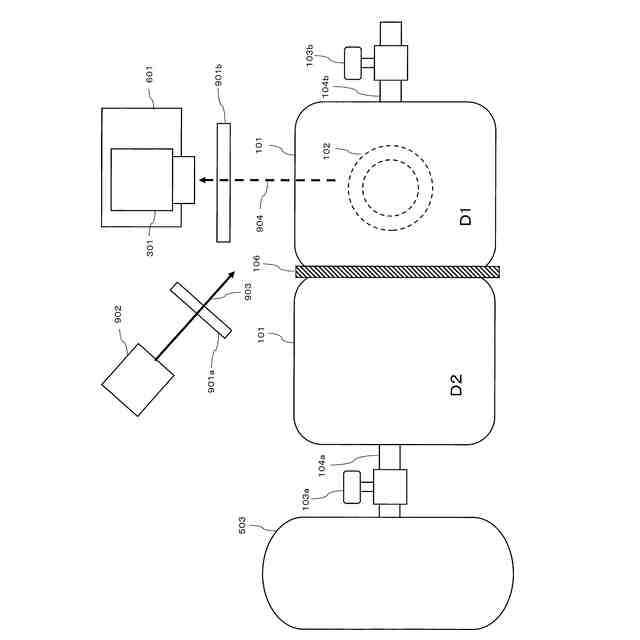

袋状の容器101に膨潤試験をする試料102を配置し、開閉弁103aを開いて入排出管104aから容器101に溶媒と溶質を混合させた試験溶液502を注入する。試験溶液502は温度調整器308で温度調整し、温度は温度センサ203で測定する。試験溶液502の溶媒量は重量%で規定する。試料102は試験溶液502により膨潤し、膨潤状態はカメラ301で試料102の寸法を測定する。
【選択図】図5

特許請求の範囲【請求項１】
容器に試料を配置し、
溶媒と溶質とを混合させた試験溶液を前記試料の周囲に充填し、
前記試料の膨張を測定することを特徴とする膨張試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、膨潤試験装置及び膨潤試験方法および部材接続構造に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ゴム・樹脂の架橋度は、ゴム・樹脂製品の様々な物性を左右する重要な要因であり、製品設計においても、また製造した製品のでき具合を検査する際にも、ゴム・樹脂の架橋度の評価は欠くことができない。
【０００３】
ゴム・樹脂架橋度は一般に膨潤試験によって求められている。膨潤試験は、ゴム試料を溶剤に浸漬し、ゴム試料が溶剤（溶媒、溶液）を吸収して膨らむ程度を膨潤率（膨潤比率）として測定することによって行われる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１８５７７０
【発明の概要】
【発明が解決しようとする課題】
【０００５】
膨潤試験などでゴム・樹脂の架橋度を実測する場合、架橋度の評価が出るまで長時間を要する。また、手間もかかり、簡便にゴム・樹脂の架橋度を評価することができないという問題があった。またゴム等試料が少量もしくは小さい場合、測定の誤差が大きくなり、正確に架橋度および膨潤率（膨潤割合）を評価することが困難になるという課題もあった。
【０００６】
ゴム・樹脂の架橋度は、ゴム・樹脂が浸漬される溶液（溶媒）の種類により変化する。浸漬される溶液（溶媒）の種類は、実使用状態に適合させる必要があるが、試験において、実使用状態に設定することが困難であり、また、定量評価が難しい。
【０００７】
本発明は上記の点に鑑みてなされたものであり、小さく少量の試料でも、正確にゴム・樹脂の架橋度、膨潤度等を評価することができる膨潤試験方法および膨潤試験装置を提供することを目的とするものである。
【０００８】
また、部材間の隙間に、Ｏリング等ゴム等の密着部品を配置して密着あるいはシールさせる場合、ゴム等のサイズが適合せず、密着が不完全になる場合があった。
【課題を解決するための手段】
【０００９】

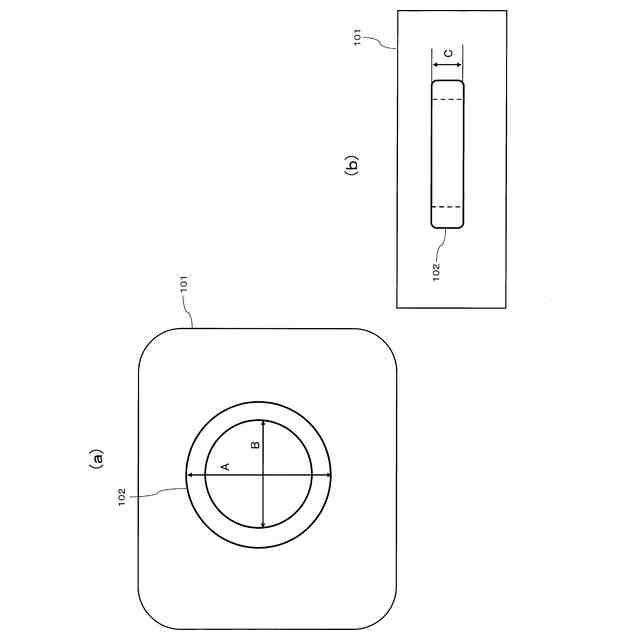

本発明は、容器１０１に試料１０２を配置し、溶媒と溶質とを混合させた試験溶液５０２を試料１０２の周囲に充填し、試料１０２の膨張状態を測定、観察することを特徴とする。
【００１０】

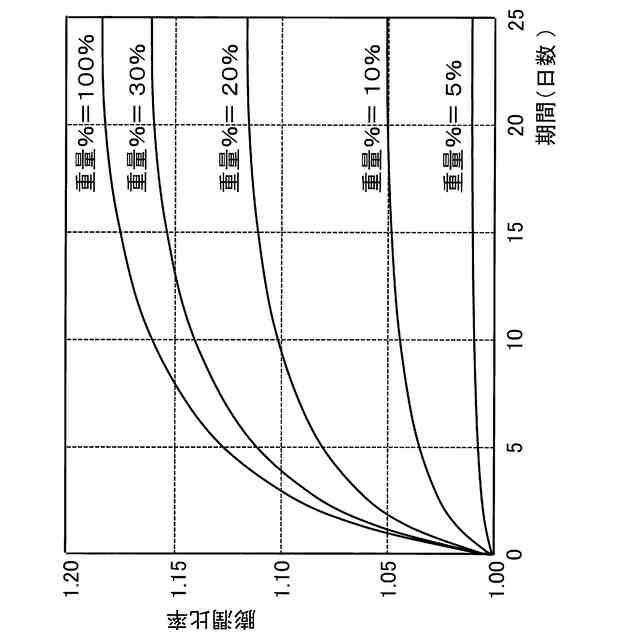

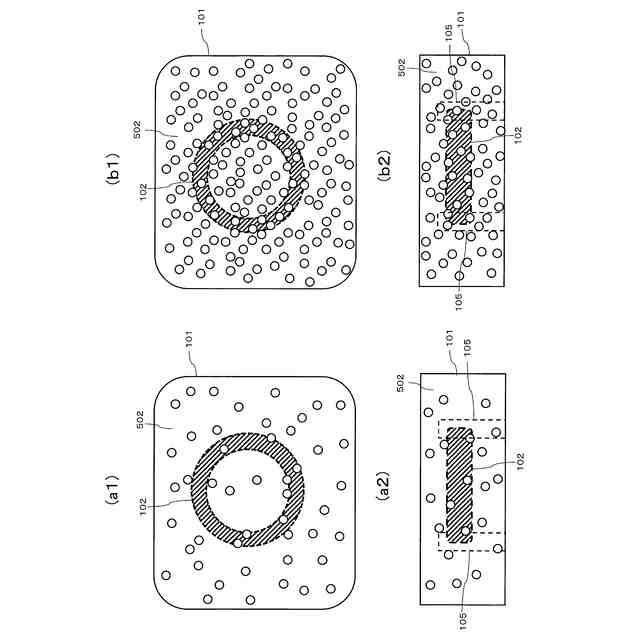

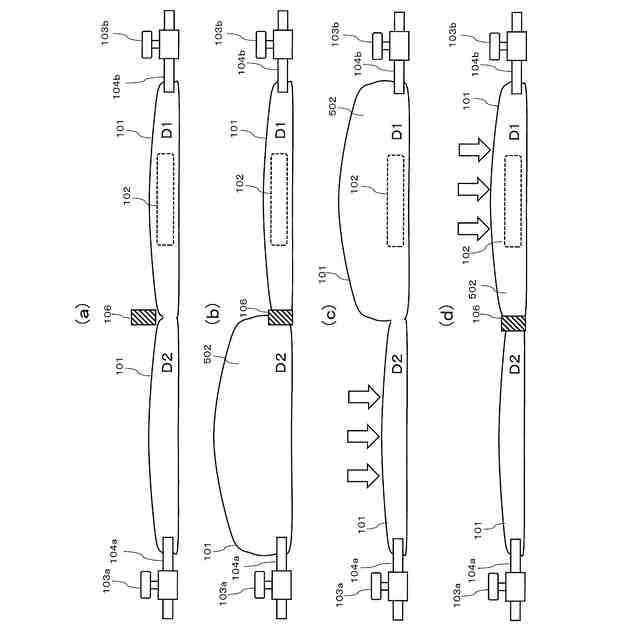

また、本発明の膨潤試験において、溶質に溶媒を混合した試験溶液５０２を試料１０２の周囲に充填する。試験溶液５０２により、試料１０２は膨潤する。試験溶液５０２の溶質と溶媒との混合割合を設定することにより、試料１０２の膨潤比率が変化する。この変化を試料１０２の膨潤として定量的に測定、観察する。
（【００１１】以降は省略されています）
