公開番号2025106708
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000218
出願日2024-01-04
発明の名称撹拌機、及び、該撹拌機からベアリング部を交換する際に使用するための治具、並びに、該撹拌機のベアリング部を交換する方法
出願人佐竹マルチミクス株式会社
代理人個人,個人
主分類B01F 35/30 20220101AFI20250709BHJP(物理的または化学的方法または装置一般)
要約【課題】従来の撹拌機は、ベアリング交換作業に手間がかかるという欠点があった。

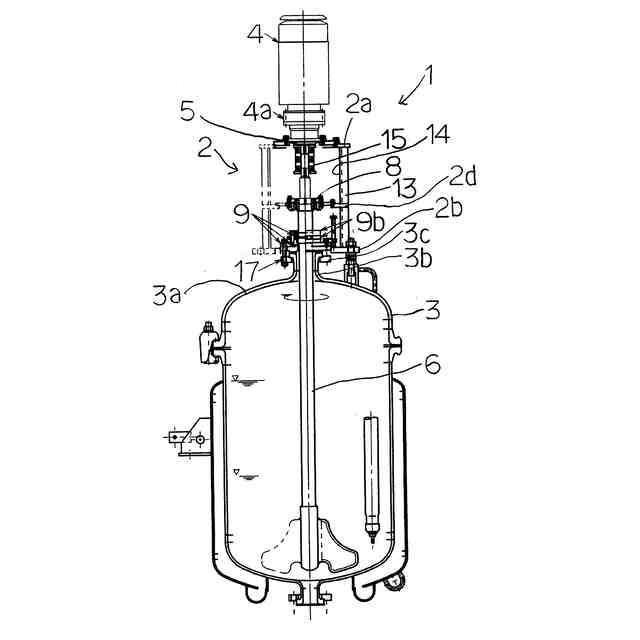

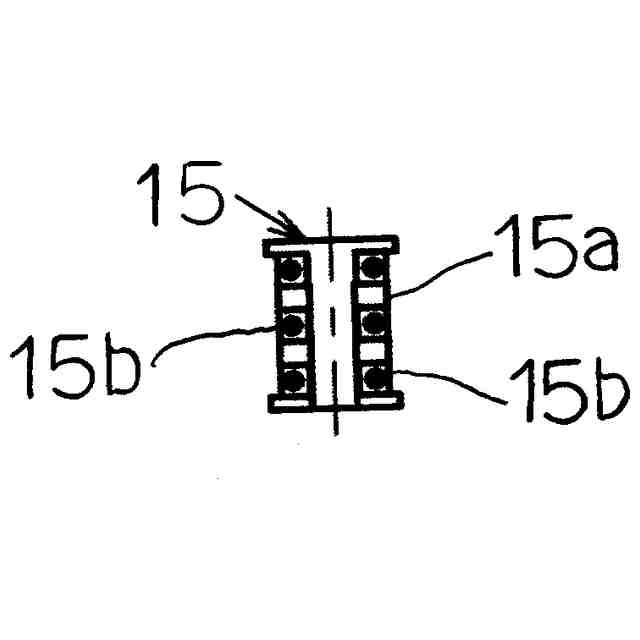

【解決手段】本発明の撹拌機は、天井板と、底板と、該天井板と該底板とを連結する、互いに離間した3本の支柱とよりなる、撹拌容器外部に固定された本体フレームと、該本体フレームに固定されたモーター部と、該モーター部に継手を介して連結され、本体フレームに固定したベアリング部により回転自在に支持された、下部に撹拌手段を有する撹拌軸とよりなり、前記撹拌軸の下部が、前記撹拌容器を貫通して、該撹拌容器内に設けられ、前記本体フレーム内において、前記モーター部のモーター軸の下端と前記撹拌軸の上端とを所望の距離離間して、前記継手により連結されると共に、前記本体フレーム内に前記ベアリング部が設けられていることを特徴とする。

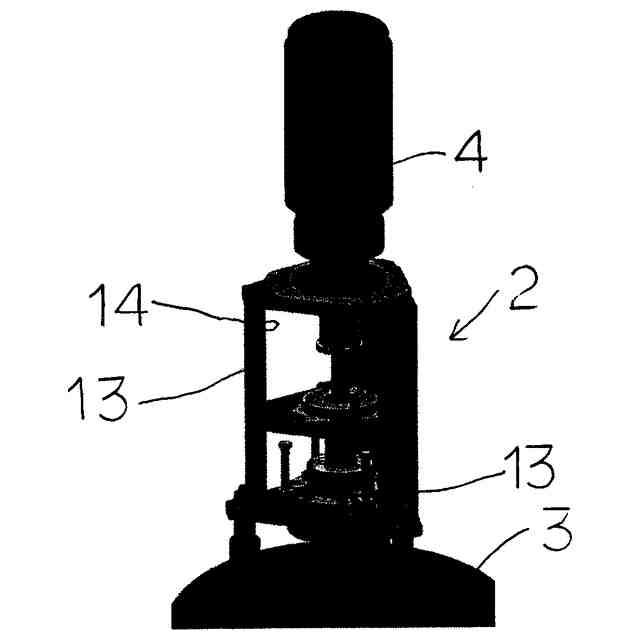

【選択図】図1
特許請求の範囲【請求項１】
天井板と、底板と、該天井板と該底板とを連結する、互いに離間した３本の支柱とよりなる、撹拌容器外部に固定された本体フレームと、
該本体フレームに固定されたモーター部と、
該モーター部に継手を介して連結され、本体フレームに固定したベアリング部により回転自在に支持された、下部に撹拌手段を有する撹拌軸とよりなり、
前記撹拌軸の下部が、前記撹拌容器を貫通して、該撹拌容器内に設けられ、
前記本体フレーム内において、前記モーター部のモーター軸の下端と前記撹拌軸の上端とを所望の距離離間して、前記継手により連結されると共に、前記本体フレーム内に前記ベアリング部が設けられていることを特徴とする撹拌機。
続きを表示（約 1,900 文字）【請求項２】
前記撹拌軸は、シール部を介して、前記撹拌容器を貫通して設けられていることを特徴とする請求項１に記載の撹拌機。
【請求項３】
天井板と、底板と、該天井板と該底板とを連結する支柱とよりなる、撹拌容器の外部に固定された本体フレームと、該本体フレームの上部に固定されたモーター部と、該モーター部に継手を介して連結され、本体フレームに固定したベアリング部により回転自在に支持された、下部に撹拌手段を有する撹拌軸とよりなり、前記撹拌軸の下部が、前記撹拌容器を貫通して、該撹拌容器内に設けられ、前記本体フレーム内において、前記モーター部のモーター軸の下端と前記撹拌軸の上端とを所望の距離離間して、前記継手により連結されると共に、前記本体フレーム内に前記ベアリング部が設けられた撹拌機の
前記撹拌軸を、前記撹拌機からベアリング部を交換する際に、前記本体フレームに支持させるために使用する支持手段よりなることを特徴とする撹拌機からベアリング部を交換する際に使用するための治具。
【請求項４】

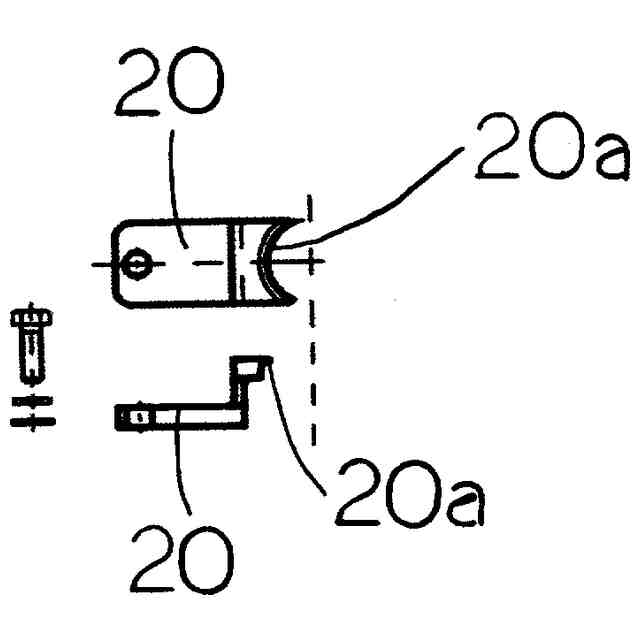

前記支持手段は、前記撹拌軸に設けられた溝部に係合され、該撹拌軸を支持する凸部を有する、前記本体フレームに固定されるシャフト支持治具本体であることを特徴とする請求項３に記載の撹拌機からベアリング部を交換する際に使用するための治具。
【請求項５】
天井板と、底板と、該天井板と該底板とを連結する支柱とよりなる、撹拌容器の外部に固定された本体フレームと、該本体フレームの上部に固定されたモーター部と、該モーター部に継手を介して連結され、本体フレームに固定したベアリング部により回転自在に支持された、下部に撹拌手段を有する撹拌軸とよりなり、前記撹拌軸の下部が、前記撹拌容器を貫通して、該撹拌容器内に設けられ、前記本体フレーム内において、前記モーター部のモーター軸の下端と前記撹拌軸の上端とを所望の距離離間して、前記継手により連結されると共に、前記本体フレーム内に前記ベアリング部が設けられた撹拌機の

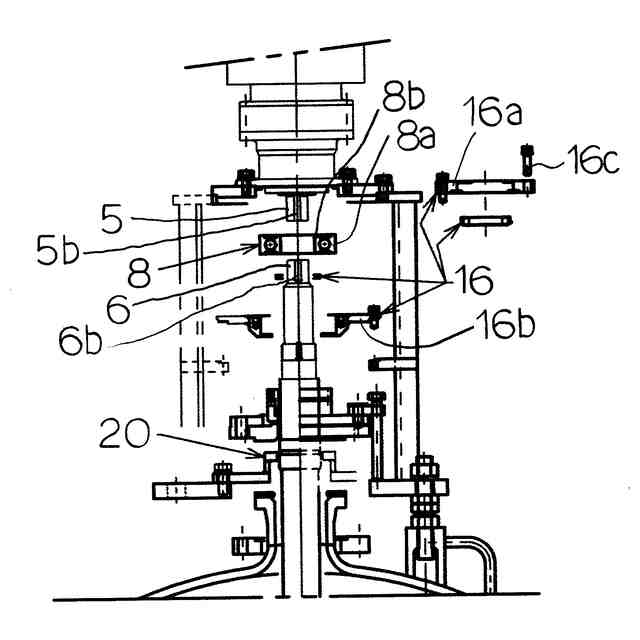

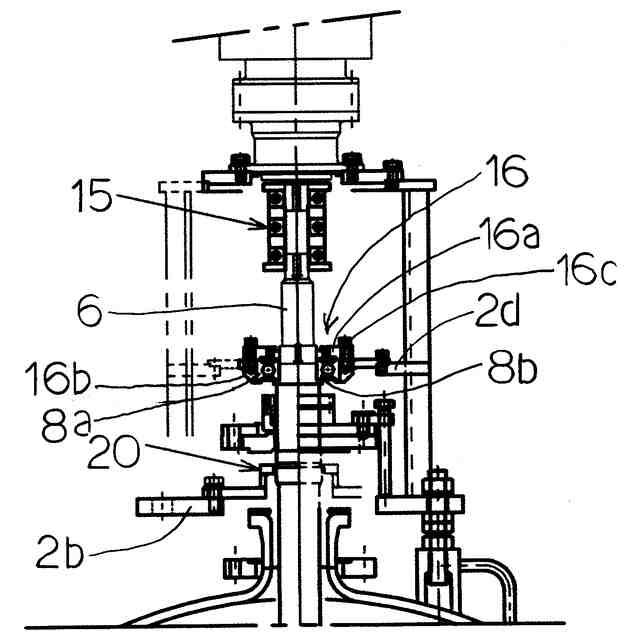

前記撹拌軸を、支持手段により、前記本体フレームに支持させると共に、前記モーター軸と前記撹拌軸との継手を外し、前記モーター部と前記撹拌軸とを分離する第一の工程と、
前記ベアリング部を前記本体フレームから取り外し、前記撹拌軸の上端から取り外す第二の工程と、
前記撹拌軸の上端から新しいベアリング部を挿入し、該新しいベアリング部を前記撹拌軸及び本体フレームに固定する第三の工程と、
前記モーター軸と前記撹拌軸とを継手により連結すると共に、前記支持手段を、前記撹拌軸と前記本体フレームとから取り外す第四の工程とよりなることを特徴とする撹拌機のベアリング部を交換する方法。
【請求項６】
天井板と、底板と、該天井板と該底板とを連結する支柱とよりなる、撹拌容器の外部に固定された本体フレームと、該本体フレームの上部に固定されたモーター部と、該モーター部に継手を介して連結され、本体フレームに固定したベアリング部により回転自在に支持された、下部に撹拌手段を有する撹拌軸とよりなり、前記撹拌軸の下部が、前記撹拌容器を貫通して、該撹拌容器内に設けられ、前記本体フレーム内において、前記モーター部のモーター軸の下端と前記撹拌軸の上端とを所望の距離離間して、前記継手により連結されると共に、前記本体フレーム内に前記ベアリング部が設けられ、前記攪拌軸は、シール部を介して、前記撹拌容器を貫通して設けられた撹拌機の

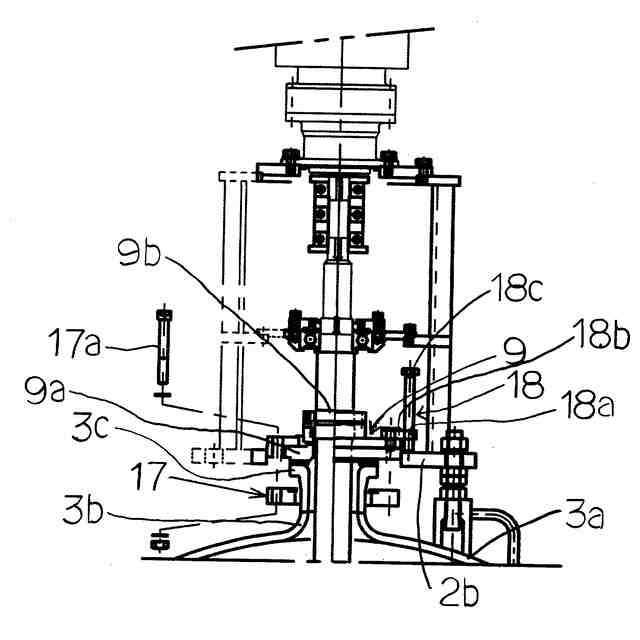

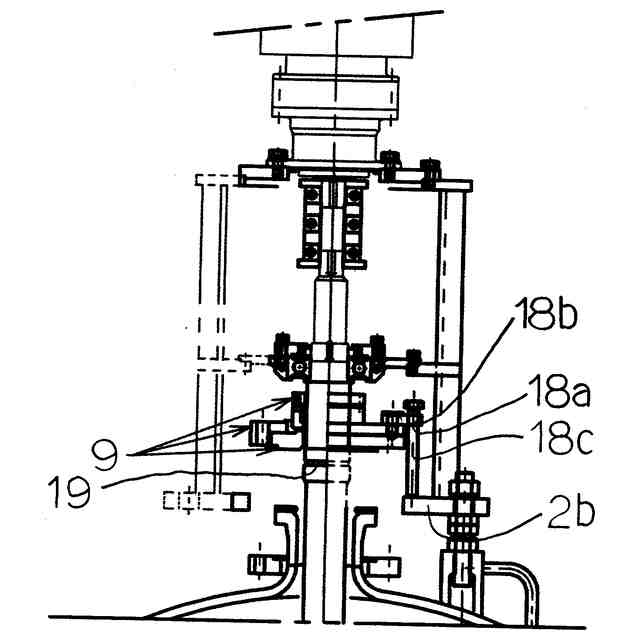

前記シール部を、前記撹拌容器から取り外し、該シール部を前記撹拌軸に対して上昇させる第一の工程と、
前記撹拌軸を、前記上昇させたシール部の下方の撹拌軸において、支持手段により、前記本体フレームに支持させると共に、前記モーター軸と前記撹拌軸との継手を外し、前記モーター部と前記撹拌軸とを分離する第二の工程と、

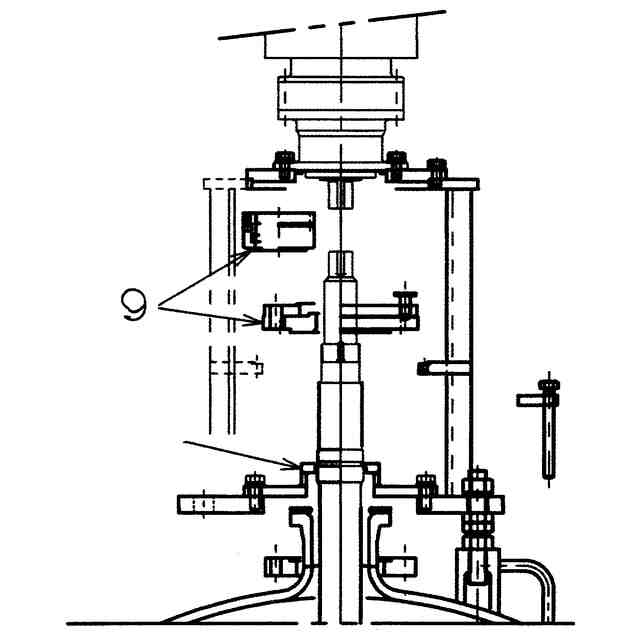

前記ベアリング部を前記本体フレームから取り外し、該ベアリング部と前記シール部とを前記撹拌軸の上端から取り外す第三の工程と、
前記撹拌軸の上端から新しいシール部を挿入し、前記撹拌容器に固定すると共に、前記撹拌軸の上端から新しいベアリング部を挿入し、該新しいベアリング部を前記撹拌軸及び本体フレームに固定する第四の工程と、
前記モーター軸と前記撹拌軸とを継手により連結すると共に、前記支持手段を、前記撹拌軸と前記本体フレームとから取り外す第五の工程とよりなることを特徴とする撹拌機のベアリング部を交換する方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撹拌容器の外部に固定され、前記撹拌容器内に挿入された下端の撹拌翼により、前記撹拌容器内の内容物を撹拌する撹拌機、及び、この撹拌機からベアリング部を交換する際に使用する、前記撹拌機の撹拌軸を、該撹拌機の本体フレームに支持させるための治具、並びに、前記撹拌機のベアリング部を交換する方法に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、巨大処理槽等の撹拌容器内の内容物を撹拌するためには、下端に撹拌翼が固定された回転ロングシャフトを有する撹拌機の本体フレームを、前記撹拌容器の上端開口部に取り付けて、下端の回転ロングシャフトを、前記開口部を通じて、前記撹拌容器内に挿入して、使用する場合がある。
【０００３】
かかる撹拌機の回転ロングシャフトを回転自在に支持するベアリング部や、撹拌容器からの液漏れ等を防ぐためのメカニカルシール部は、消耗部品であるため、例えば、２年毎など、定期的に交換する必要がある。
【０００４】
（１．従来の撹拌機の説明）
【０００５】
図１０は、従来の撹拌機１を示し、２は、天井板２ａと、底板２ｂと、該天井板２ａと底板２ｂ間を連結した、互いに等間隔離間して設けられた４本の支柱１１からなる本体フレームであり、該本体フレーム２は、巨大処理槽等の撹拌容器３の天井部３ａに設けられた開口のある首部３ｂの上端のフランジ３ｃに固定され、４は、該本体フレーム２の天井板２ａ上に固定して設けられたモーター部、４ａは、前記モーター部４の減速機、５は、前記本体フレーム２の前記天井板２ａに形成された開口を貫通して下方に延びた、垂設された、前記モーター部４のモーター軸、６は、該モーター軸５に連結された、垂設された撹拌軸であり、該撹拌軸６は、前記本体フレーム２の底板２ｂの貫通孔２ｃ及び前記撹拌容器３の天井部３ａの首部３ｂの開口を貫通して下方に延び、前記撹拌容器３内の前記撹拌軸６の下部には、撹拌翼（図示せず）などの撹拌手段が設けられている。
【０００６】
また、７は、前記モーター軸５と前記撹拌軸６とを連結する軸継手（カップリング）、８は、前記撹拌軸６を、前記本体フレーム２に対して回転自在に設けたボールベアリング等のベアリング部、９は、前記本体フレーム２の底板２ｂの貫通孔２ｃと前記撹拌軸６間に設けられたメカニカルシール部を示す。なお、９ｂは、前記メカニカルシール部９を覆う二つ割のメカシカバーである。
【０００７】
また、前記軸継手７は、中間軸７ａと、該中間軸７ａの上下端にそれぞれ固定された上部フランジ７ｂ及び下部フランジ７ｃとよりなり、前記モーター軸５の下端に固定された下部フランジ５ａと、前記中間軸７ａの上部フランジ７ｂとがボルト１０で結合され、また、前記撹拌軸６の上端に固定された上部フランジ６ａと、前記中間軸７ｂの下部フランジ７ｃとがボルト１０で結合されて、前記モーター軸５と前記撹拌軸６とが連結されるようになる。
【０００８】
また、前記本体フレーム２は、隣接する２本の支柱１１、１１間に形成された開口部１１ａを利用して、前記モーター軸５及び撹拌軸６から中間軸７ａを取り付け、取り外しできるようになる。
【０００９】
また、前記ベアリング部８の外輪８ａ部分のみが、前記本体フレーム２の中間板２ｄの貫通孔２ｅの縁部周囲に形成された凹部１２に、上方からはめ込まれて固定され、該ベアリング部８の内輪８ｂに圧入されて固定された前記撹拌軸６が、前記ベアリング部８により、前記本体フレーム２に支持されると共に、回転自在に設けられている。
【００１０】
なお、前記撹拌軸６の外径は、前記ベアリング部８が圧入される部分より上方の部分の径は、前記ベアリング部８が圧入される部分の径より、小さく形成され、前記圧入されたベアリング部８を上方に移動させれば、該ベアリング部を容易に取り外せるように形成される。
（【００１１】以降は省略されています）
