公開番号2025106885
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024000465
出願日2024-01-05
発明の名称照明装置
出願人東芝ライテック株式会社
代理人個人,個人
主分類H05B 45/3725 20200101AFI20250710BHJP(他に分類されない電気技術)
要約【課題】人に対して違和感を与えることなく電池の点検を実施できる照明装置を提供する。
【解決手段】照明装置は、光源13と、電池14と、点灯部22と、点検部とを備える。点灯部22は、電池14の電力を光源13に供給する点灯電力に変換して出力する電力変換部33を有し、点灯電力を光源13に供給して光源13を点灯させる。点検部は、電力変換部33により電池14の電力を点灯電力に変換して出力させるとともに、点灯電力が光源13に供給されるのを遮断する状態として、電池14を点検する。
【選択図】図2
特許請求の範囲【請求項１】
光源と；
電池と；
前記電池の電力を前記光源に供給する点灯電力に変換して出力する電力変換部を有し、前記点灯電力を前記光源に供給して前記光源を点灯させる点灯部と；
前記電力変換部により前記電池の電力を前記点灯電力に変換して出力させるとともに、前記点灯電力が前記光源に供給されるのを遮断する状態として、前記電池を点検する点検部と；
を備えることを特徴とする照明装置。
続きを表示（約 270 文字）【請求項２】
前記点灯電力が供給されて不可視光を放射する第２の光源を備え、
前記点検部は、前記電力変換部から出力される前記点灯電力を前記第２の光源に供給して点灯させる
ことを特徴とする請求項１に記載の照明装置。
【請求項３】
前記点検部は、前記光源の不点灯状態で点検する際の前記電池の電力消費量が、前記電力変換部から出力される前記点灯電力を前記光源に供給して前記光源の点灯状態で点検する場合の電力消費量と同じになるように、点検時間を設定する
ことを特徴とする請求項１または２に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、照明装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、非常灯や誘導灯などの防災用の照明装置では、停電時に光源を点灯させるための電池を備えており、この電池の劣化や異常などの状態を確認するために電池の点検を実施している。電池の点検では、電池の電力により光源を所定の点検時間、点灯させた後、電池の電圧を確認し、電池の劣化や異常を判断している。
【０００３】
電池の点検動作では光源が点灯するため、照明装置の周囲にいる人がいない場合などはよいが、照明装置の周囲にいる人がいる場合、その人に対して光源が光っていることの違和感を与える虞がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１０３３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、人に対して違和感を与えることなく電池の点検を実施できる照明装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の照明装置は、光源と、電池と、点灯部と、点検部とを備える。点灯部は、電池の電力を光源に供給する点灯電力に変換して出力する電力変換部を有し、点灯電力を光源に供給して光源を点灯させる。点検部は、電力変換部により電池の電力を点灯電力に変換して出力させるとともに、点灯電力が光源に供給されるのを遮断する状態として、電池を点検する。
【発明の効果】
【０００７】
実施形態の照明装置によれば、人に対して違和感を与えることなく電池の点検を実施することが期待できる。
【図面の簡単な説明】
【０００８】

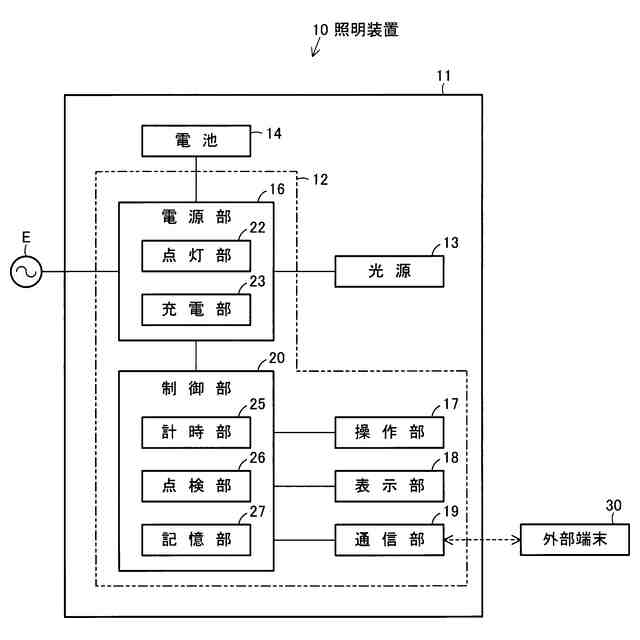

第１の実施形態を示す照明装置のブロック図である。

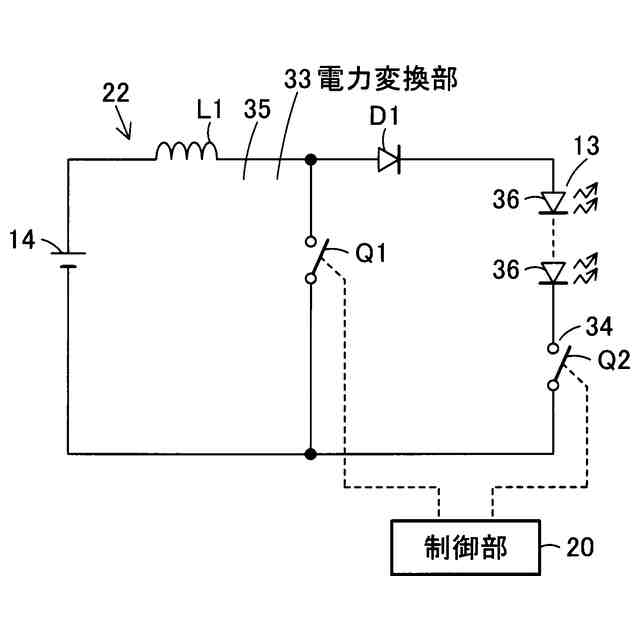

同上照明装置の点灯部を含む概略回路図である。

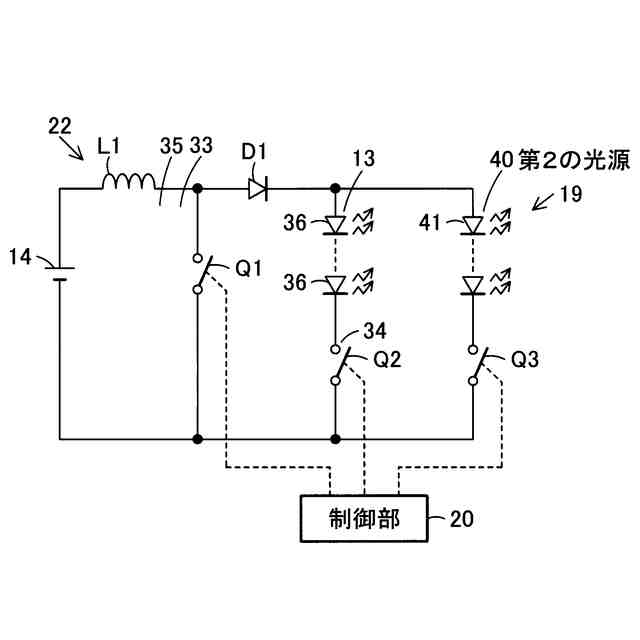

第２の実施形態を示す照明装置の点灯部および通信部を含む概略回路図である。
【発明を実施するための形態】
【０００９】
以下、照明装置の第１の実施形態を、図１および図２を参照して説明する。
【００１０】
本実施形態の照明装置は、例えば、停電時に点灯する非常灯や、避難経路への避難誘導のために点灯表示する誘導灯など、防災用の照明装置に適用される。
（【００１１】以降は省略されています）
