公開番号2025109282
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003043
出願日2024-01-12
発明の名称電動圧縮機
出願人株式会社豊田自動織機
代理人個人,個人
主分類H02K 11/33 20160101AFI20250717BHJP(電力の発電,変換,配電)
要約【課題】導電ピンとコネクタとの接続確保のために回路基板が大型化することを抑制できる電動圧縮機を提供する。
【解決手段】回路基板31には、板厚方向に貫通し、かつ導電ピン27が挿通されるピン挿通孔31dが形成されている。コネクタ60の筐体62は、回路基板31における第1主面31aの反対面である第2主面31bに設置されるとともに、収容空間Hは、ピン挿通孔31dに向けて開口している。接触端子部63は、回路基板31の板厚方向に弾性変形可能である。回路基板31におけるピン挿通孔31dの孔画定面311、及び筐体62における収容空間Hの第1画定面621a及び第2画定面は、共に導電ピン27に対し導電ピン27の径方向外側に離間しており、導電ピン27は、第2端部27bの端面が接触端子部63に接触している。

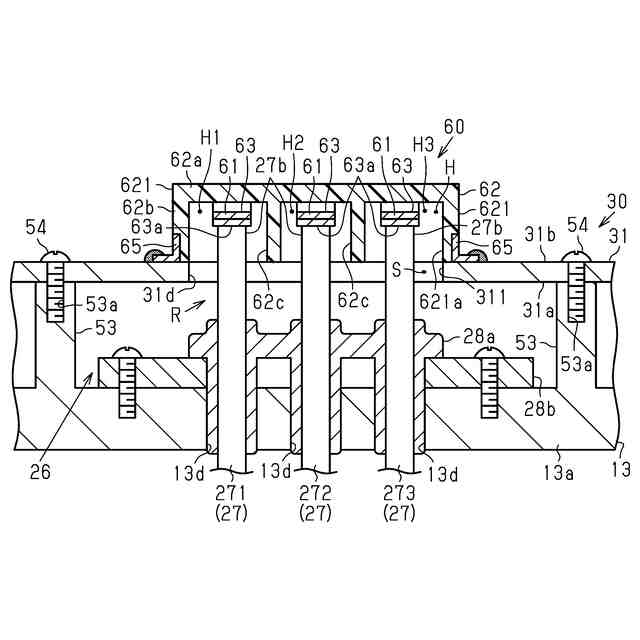

【選択図】図3
特許請求の範囲【請求項１】
流体を圧縮する圧縮部と、
前記圧縮部を駆動する電動モータと、
前記電動モータを駆動するインバータ回路を有するとともに回路基板を有するインバータ装置と、
前記電動モータを収容するモータ室と、
前記インバータ装置を収容するインバータ室と、
前記モータ室と前記インバータ室とが形成されるとともに、前記モータ室と前記インバータ室とを区画する区画壁を有するハウジングと、
前記インバータ室に配置され、前記インバータ回路と電気的に接続されるとともに、前記インバータ回路を前記電動モータに電気的に接続するためのコネクタと、
前記区画壁を壁厚方向に貫通し、第１端部が前記電動モータと電気的に接続されるとともに、第２端部が前記コネクタと電気的に接続される導電ピンと、を有する電動圧縮機であって、

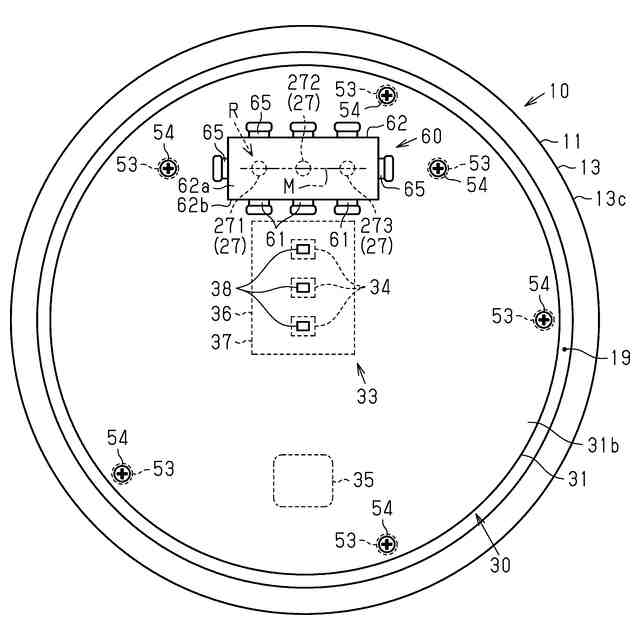

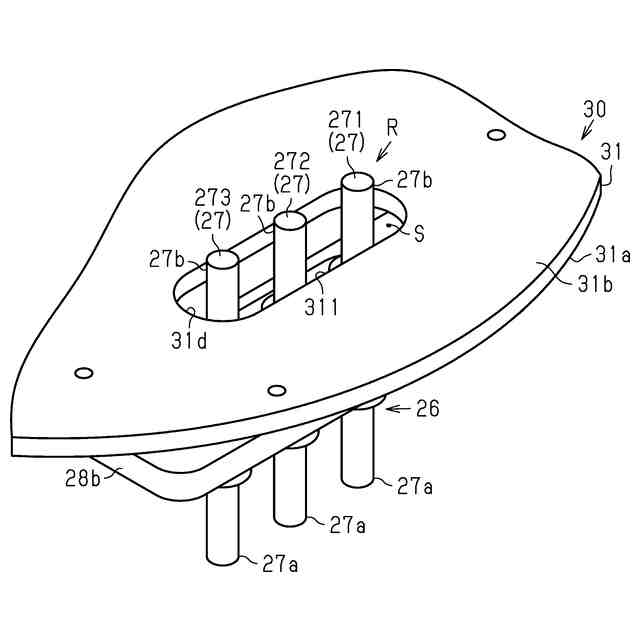

前記回路基板は、当該回路基板の板厚方向の第１主面を前記区画壁に対面させて前記インバータ室に収容されるとともに、前記回路基板には、前記板厚方向に貫通し、かつ前記導電ピンが挿通されるピン挿通孔が形成され、
前記コネクタは、前記インバータ回路と電気的に接続されるコネクタ本体であって、前記第２端部が接触する接触端子部を有する前記コネクタ本体と、前記接触端子部を収容する収容空間を画定する筐体と、を有し、
前記筐体は、前記回路基板における前記第１主面の反対面である第２主面に設置されるとともに、前記収容空間は、前記ピン挿通孔に向けて開口しており、
前記接触端子部は、前記板厚方向に弾性変形可能であり、

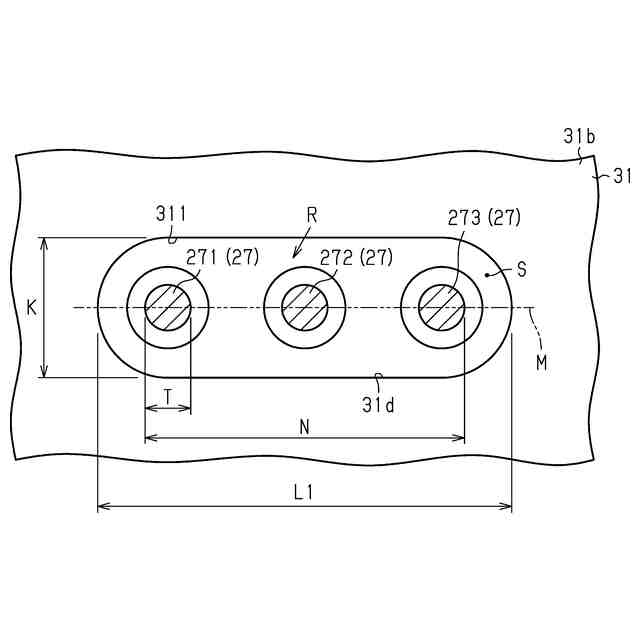

前記回路基板における前記ピン挿通孔の孔画定面、及び前記筐体における前記収容空間の画定面は、共に前記導電ピンに対し前記導電ピンの径方向外側に離間しており、前記導電ピンは、前記第２端部の端面が前記接触端子部に接触していることを特徴とする電動圧縮機。
続きを表示（約 560 文字）【請求項２】
前記筐体には、固定用バスバーが一体化され、前記固定用バスバーは、前記回路基板に固定されていることを特徴とする請求項１に記載の電動圧縮機。
【請求項３】
前記固定用バスバーは、前記筐体に一体化された筐体固定片と、前記筐体固定片に対して屈曲し、かつ前記筐体から延出する基板固定片と、を有し、前記基板固定片は、前記回路基板にはんだ付けされていることを特徴とする請求項２に記載の電動圧縮機。
【請求項４】

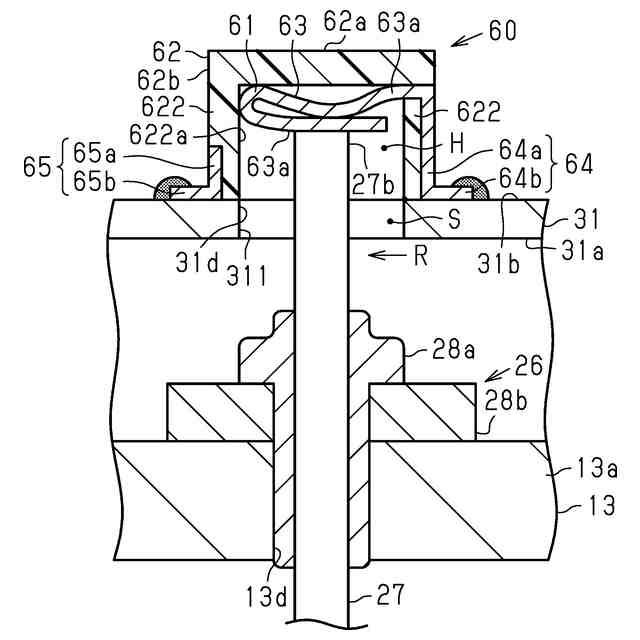

前記接触端子部は、互いに対面し、かつ屈曲部を介して連結された一対の板部を有し、前記一対の板部のうちの少なくとも一方は、前記板厚方向に弾性変形可能であることを特徴とする請求項１～請求項３のいずれか一項に記載の電動圧縮機。
【請求項５】
前記回路基板は、前記筐体を挟むように配置された一対の固定部材によって前記区画壁に固定されていることを特徴とする請求項１～請求項３のいずれか一項に記載の電動圧縮機。
【請求項６】

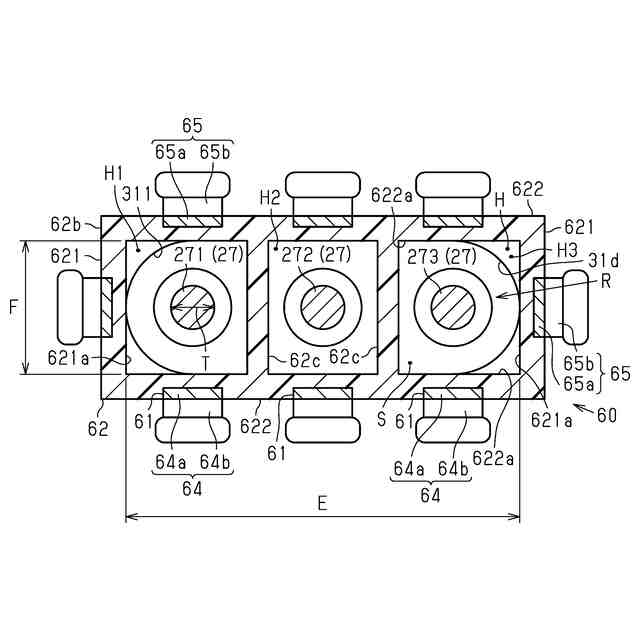

前記コネクタは、複数の前記コネクタ本体を有し、前記収容空間には、複数の前記接触端子部が収容され、前記筐体は、隣り合う前記接触端子部を乖離する乖離壁を有することを特徴とする請求項１～請求項３のいずれか一項に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動圧縮機に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
電動圧縮機は、流体を圧縮する圧縮部と、圧縮部を駆動する電動モータと、電動モータを駆動するとともに回路基板を有するインバータ装置と、ハウジングと、を有している。ハウジングは、インバータ装置を収容するインバータ室及び電動モータを収容するモータ室を形成するとともに、インバータ室とモータ室とを区画する区画壁を有する。また、例えば特許文献１に開示されているように、電動圧縮機は、回路基板に電気的に接続されるコネクタを有している。
【０００３】
特許文献１の電動圧縮機において、コネクタは、回路基板における区画壁への対面に設置されている。また、コネクタは、金属製のコネクタ本体を有している。コネクタ本体は、端子部と、接続部と、を有している。端子部には、電動モータと電気的に接続された導電ピンが挿抜可能となっている。接続部は、端子部と回路基板とを電気的に接続する。
【０００４】
端子部は、互いに対向する一対の挟持部を有している。一対の挟持部の間には、挟持孔が形成されている。そして、電動モータと電気的に接続された導電ピンは、区画壁を貫通してインバータ室に挿通されるとともに、一対の挟持部の間の挟持孔に挿通されている。これにより、導電ピンによって電動モータとインバータ装置とが電気的に接続される。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１６８５７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、回路基板の面方向において、導電ピンと挟持孔とが相対的に位置ずれしている場合がある。この位置ずれに対処すべく、例えば、コネクタ本体を、回路基板の面方向に撓み変形可能に形成することが考えられる。しかし、コネクタ本体を、回路基板の面方向に撓み変形可能にすると、その撓み変形を許容する領域を回路基板上に確保しなくてはならず、インバータ装置が大型化してしまう。
【課題を解決するための手段】
【０００７】
上記課題を解決する電動圧縮機は、流体を圧縮する圧縮部と、前記圧縮部を駆動する電動モータと、前記電動モータを駆動するインバータ回路を有するとともに回路基板を有するインバータ装置と、前記電動モータを収容するモータ室と、前記インバータ装置を収容するインバータ室と、前記モータ室と前記インバータ室とが形成されるとともに、前記モータ室と前記インバータ室とを区画する区画壁を有するハウジングと、前記インバータ室に配置され、前記インバータ回路と電気的に接続されるとともに、前記インバータ回路を前記電動モータに電気的に接続するためのコネクタと、前記区画壁を壁厚方向に貫通し、第１端部が前記電動モータと電気的に接続されるとともに、第２端部が前記コネクタと電気的に接続される導電ピンと、を有する電動圧縮機であって、前記回路基板は、当該回路基板の板厚方向の第１主面を前記区画壁に対面させて前記インバータ室に収容されるとともに、前記回路基板には、前記板厚方向に貫通し、かつ前記導電ピンが挿通されるピン挿通孔が形成され、前記コネクタは、前記インバータ回路と電気的に接続されるコネクタ本体であって、前記第２端部が接触する接触端子部を有する前記コネクタ本体と、前記接触端子部を収容する収容空間を画定する筐体と、を有し、前記筐体は、前記回路基板における前記第１主面の反対面である第２主面に設置されるとともに、前記収容空間は、前記ピン挿通孔に向けて開口しており、前記接触端子部は、前記板厚方向に弾性変形可能であり、前記回路基板における前記ピン挿通孔の孔画定面、及び前記筐体における前記収容空間の画定面は、共に前記導電ピンに対し前記導電ピンの径方向外側に離間しており、前記導電ピンは、前記第２端部の端面が前記接触端子部に接触していることを要旨とする。
【０００８】

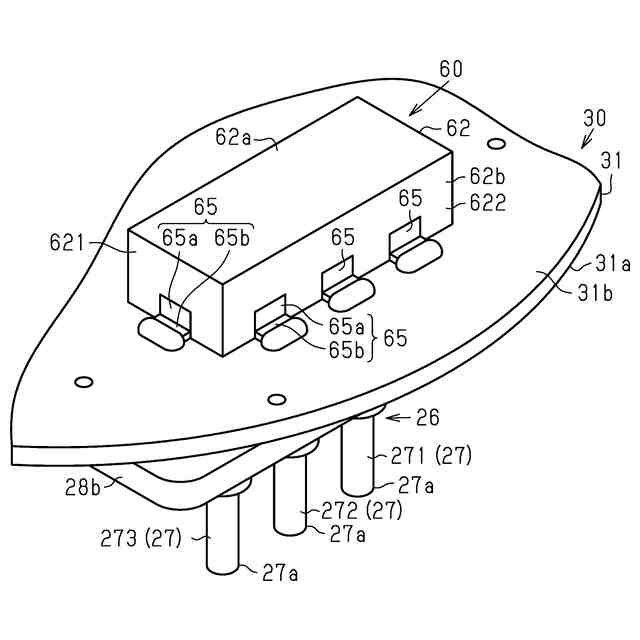

これによれば、導電ピンは、回路基板を貫通して、第２主面に設置された筐体の収容空間に挿通されるとともに、筐体内において、導電ピンの第２端部の端面が接触端子部に接続されている。ここで、導電ピンの端面の位置が回路基板の板厚方向に変位しても、板厚方向への接触端子部の弾性変形によって接触端子部との接続を確保できる。このため、回路基板の面方向に導電ピンの位置がずれても、導電ピンと接触端子部との接続を確保しやすい。よって、導電ピンとコネクタ本体との電気的な接続を確保するために、回路基板の面方向への位置ずれを吸収するための構成をコネクタ本体に設ける必要がない。そして、導電ピンを第２主面側に位置する接触端子部に接続するため、導電ピンは回路基板を板厚方向に貫通しているが、回路基板の孔画定面、及び筐体の画定面は、共に導電ピンに対し当該導電ピンの径方向外側に離間している。このため、回路基板の面方向に導電ピンの位置がずれても、導電ピンと、回路基板の孔画定面、及び筐体の画定面とが干渉することが抑制される。上記により、導電ピンとコネクタとの接続確保のために回路基板が大型化することを抑制できる。
【０００９】
上記電動圧縮機において、前記筐体には、固定用バスバーが一体化され、前記固定用バスバーは、前記回路基板に固定されていてもよい。
これによれば、固定用バスバーを用いて筐体を回路基板に容易に固定できる。
【００１０】
上記電動圧縮機において、前記固定用バスバーは、前記筐体に一体化された筐体固定片と、前記筐体固定片に対して屈曲し、かつ前記筐体から延出する基板固定片と、を有し、前記基板固定片は、前記回路基板にはんだ付けされていてもよい。
（【００１１】以降は省略されています）
