公開番号2025109331
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003141
出願日2024-01-12
発明の名称飽和回避制御装置、姿勢制御装置、自走式移動装置及び飽和回避制御方法
出願人学校法人神奈川大学
代理人個人,個人
主分類B64G 1/28 20060101AFI20250717BHJP(航空機;飛行;宇宙工学)
要約【課題】CMGによる高精度な姿勢制御を連続して長い期間持続することを可能にする。

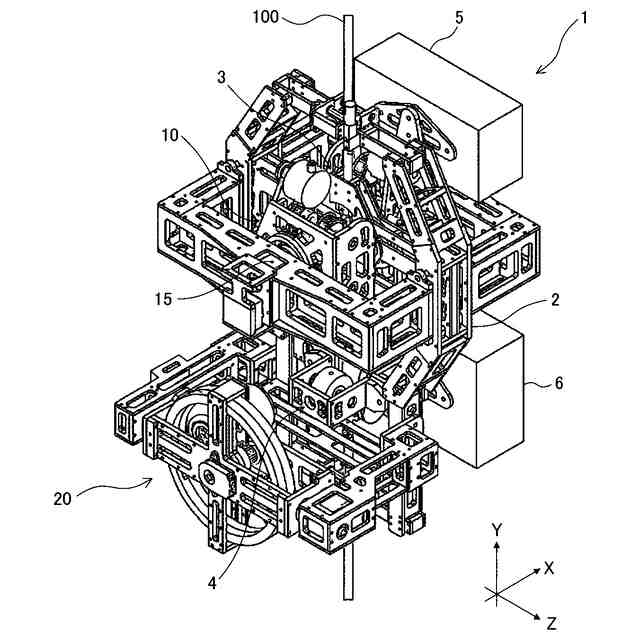

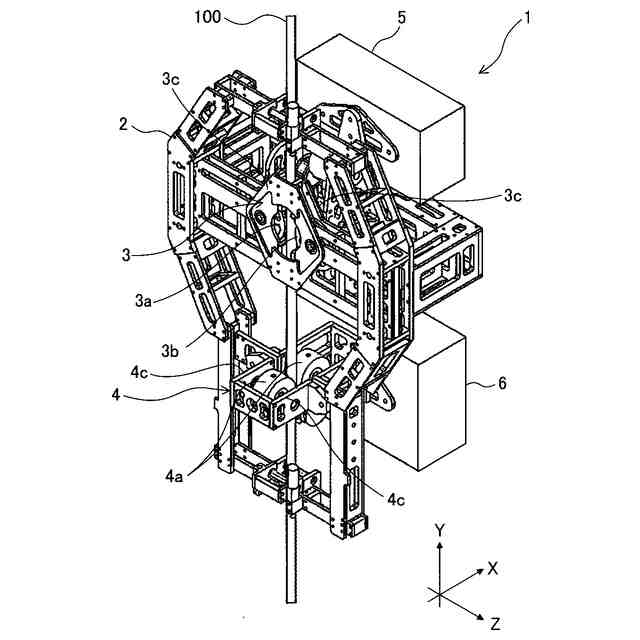

【解決手段】姿勢制御対象1の姿勢制御中におけるコントロール・モーメント・ジャイロ(CMG)の制御飽和を回避するための飽和回避制御を実行する飽和回避制御装置6であって、姿勢制御中のコントロール・モーメント・ジャイロが発生させる姿勢制御トルクτgと同軸回りの飽和回避トルクτsを、ジャイロ効果を用いずに発生させるトルク発生装置10の制御を行うトルク制御部を有し、トルク制御部は、飽和回避トルクによる姿勢制御対象の姿勢変化が、姿勢制御中のコントロール・モーメント・ジャイロのホイール軸21aの傾き角度θgを初期角度へ近づけるように、飽和回避トルクの制御を行う。
【選択図】図1
特許請求の範囲【請求項１】
姿勢制御対象の姿勢制御中におけるコントロール・モーメント・ジャイロの制御飽和を回避するための飽和回避制御を実行する飽和回避制御装置であって、
姿勢制御中の前記コントロール・モーメント・ジャイロが発生させる姿勢制御トルクと同軸回りの飽和回避トルクを、ジャイロ効果を用いずに発生させるトルク発生装置の制御を行うトルク制御部を有し、
前記トルク制御部は、前記飽和回避トルクによる前記姿勢制御対象の姿勢変化が、姿勢制御中の前記コントロール・モーメント・ジャイロのホイール軸の傾き角度を初期角度へ近づけるように、前記飽和回避トルクの制御を行うことを特徴とする飽和回避制御装置。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載の飽和回避制御装置において、
前記トルク発生装置は、前記飽和回避トルクを発生し続けることが可能な非飽和構成であることを特徴とする飽和回避制御装置。
【請求項３】
請求項２に記載の飽和回避制御装置において、
前記コントロール・モーメント・ジャイロによる姿勢制御は、所定の細長い部材の軸線回りにおける前記姿勢制御対象の回転位置を制御するものであり、
前記トルク発生装置は、前記細長い部材の周面に当接して該細長い部材の軸線回りに前記姿勢制御対象を回転駆動させる駆動回転体と、該細長い部材の軸線に対する該駆動回転体の回転軸の角度を変更する軸角度変更部とを備え、
前記トルク制御部は、前記軸角度変更部に前記駆動回転体の回転軸の角度を変更させる制御により、前記飽和回避トルクの制御を行うことを特徴とする飽和回避制御装置。
【請求項４】
請求項２又は３に記載の飽和回避制御装置において、
前記コントロール・モーメント・ジャイロによる姿勢制御は、所定の細長い部材の軸線回りにおける前記姿勢制御対象の回転位置を制御するものであり、
前記トルク発生装置は、前記細長い部材の周面に当接して該細長い部材の軸線回りに前記姿勢制御対象を回転駆動させる駆動回転体を備え、
前記トルク制御部は、前記駆動回転体の駆動制御により、前記飽和回避トルクの制御を行うことを特徴とする飽和回避制御装置。
【請求項５】
請求項１乃至３のいずれか１項に記載の飽和回避制御装置において、
前記トルク制御部は、前記飽和回避トルクの制御を所定の時間間隔で連続的に行うことを特徴とする飽和回避制御装置。
【請求項６】
請求項１乃至３のいずれか１項に記載の飽和回避制御装置において、
前記トルク制御部は、姿勢制御中の前記コントロール・モーメント・ジャイロのホイール軸の傾き角度が、前記初期角度から所定角度以上離れたときには前記飽和回避トルクの制御を行い、前記初期角度から前記所定角度未満の範囲内であるときには前記飽和回避トルクの制御を行わないことを特徴とする飽和回避制御装置。
【請求項７】
請求項１乃至３のいずれか１項に記載の飽和回避制御装置において、
前記トルク制御部は、姿勢制御中の前記コントロール・モーメント・ジャイロの制御目標値を取得し、該制御目標値を用いて前記飽和回避トルクの制御を行うことを特徴とする飽和回避制御装置。
【請求項８】
コントロール・モーメント・ジャイロを用いて姿勢制御対象の姿勢制御を行う姿勢制御装置であって、
姿勢制御中の前記コントロール・モーメント・ジャイロが発生させる姿勢制御トルクと同軸回りの飽和回避トルクを、ジャイロ効果を用いずに発生させるトルク発生装置と、
姿勢制御対象の姿勢制御中における前記コントロール・モーメント・ジャイロの制御飽和を回避するための飽和回避制御を実行する飽和回避制御装置とを有し、
前記飽和回避制御装置として、請求項１乃至３のいずれか１項に記載の飽和回避制御装置を用いることを特徴とする姿勢制御装置。
【請求項９】
細長い経路部材の周面に当接する駆動回転体の回転駆動力により該経路部材に沿って移動する自走式移動装置であって、
前記経路部材の軸線に対する前記駆動回転体の回転軸の角度を変更する軸角度変更部を備え、
前記経路部材の軸線回りにおける当該自走式移動装置の回転位置を制御する姿勢制御を行う姿勢制御装置として、請求項８に記載の姿勢制御装置を用い、
前記飽和回避制御装置として、請求項３に記載の飽和回避制御装置を用い、
前記トルク制御部は、前記軸角度変更部に前記駆動回転体の回転軸の角度を変更させる制御により、前記飽和回避トルクの制御を行うことを特徴とする自走式移動装置。
【請求項１０】
請求項９に記載の自走式移動装置において、
前記コントロール・モーメント・ジャイロによる姿勢制御は、前記経路部材の軸線回りに時間変化する目標回転位置に当該自走式移動装置の回転位置が追従するように制御するものであることを特徴とする自走式移動装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、姿勢制御対象の姿勢制御中におけるコントロール・モーメント・ジャイロ（以下「ＣＭＧ」ともいう。）の制御飽和を回避するための飽和回避制御を実行する飽和回避制御装置、姿勢制御装置、自走式移動装置及び飽和回避制御方法に関するものである。
続きを表示（約 4,300 文字）【背景技術】
【０００２】
一般に、ＣＭＧは、回転するホイールの回転軸（ホイール軸）をジンバルの回転軸（ジンバル軸）回りで回動させることにより、ホイール軸の傾き角度（初期角度に対する相対角度）を変更してジャイロ効果による姿勢制御トルクを発生させる。ＣＭＧでは、ジンバルを制御してホイール軸の傾き角度を変更することで生じる姿勢制御トルクを用いて、姿勢制御対象の姿勢を変化させ、姿勢制御対象の姿勢が目標姿勢となるように制御する。このようなＣＭＧを用いた姿勢制御装置としては、例えば、特許文献１などに開示されたものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０３５７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＣＭＧは、高精度な姿勢制御を実現できることから、高精度な姿勢制御が求められる多くの姿勢制御対象において活用が検討されている。しかしながら、ＣＭＧは、姿勢制御が可能なホイール軸の傾き角度の制御範囲には限界があり、一定方向の飽和回避トルクを発生し続けることができない。そのため、ＣＭＧは、姿勢制御によりホイール軸の傾き角度が限界角度まで達してしまうと、それ以上の姿勢制御ができない制御飽和状態となる。よって、従来の姿勢制御装置では、ＣＭＧによる高精度な姿勢制御を、連続して長い期間持続することができないという課題があった。
【課題を解決するための手段】
【０００５】
本発明の一態様は、姿勢制御対象の姿勢制御中におけるコントロール・モーメント・ジャイロの制御飽和を回避するための飽和回避制御を実行する飽和回避制御装置であって、姿勢制御中の前記コントロール・モーメント・ジャイロが発生させる姿勢制御トルクと同軸回りの飽和回避トルクを、ジャイロ効果を用いずに発生させるトルク発生装置の制御を行うトルク制御部を有し、前記トルク制御部は、前記飽和回避トルクによる前記姿勢制御対象の姿勢変化が、姿勢制御中の前記コントロール・モーメント・ジャイロのホイール軸の傾き角度を初期角度へ近づけるように、前記飽和回避トルクの制御を行うことを特徴とするものである。
コントロール・モーメント・ジャイロ（ＣＭＧ）の制御飽和を回避する方法としては、例えば、限界角度に達したＣＭＧのホイール軸の傾き角度を当該ＣＭＧのジンバルにより初期角度まで戻すという方法が考えられる。しかしながら、この方法では、ホイール軸の傾き角度を初期角度まで戻す間は当該ＣＭＧによる姿勢制御を中断する必要があるため、姿勢制御ができない期間が生じ、連続した姿勢制御を持続することができない。また、当該ＣＭＧのホイールを回転状態のまま、ホイール軸の傾き角度を初期角度まで急激に戻すと、反力で姿勢制御対象の制御が困難となる。
また、１つの姿勢制御対象を複数のＣＭＧを用いて姿勢制御することにより、１つのＣＭＧが制御飽和状態になっても他のＣＭＧによる姿勢制御を継続することで、連続した姿勢制御を持続させるという方法も考えられる。しかしながら、この方法では、すべてのＣＭＧが制御飽和状態になってしまうと姿勢制御できない状態になるため、連続した姿勢制御を持続できない場合が生じ得る。
本態様では、ＣＭＧが発生させる姿勢制御トルクと同軸回りの飽和回避トルクを発生させるトルク発生装置を用い、姿勢制御中のＣＭＧのホイール軸の傾き角度を初期角度へ近づける飽和回避トルクを当該トルク発生装置により発生させる。この飽和回避トルクによって、姿勢制御中にＣＭＧのホイール軸の傾き角度が限界角度に到達してしまう事態（制御飽和状態）を回避することができる。そして、本態様では、飽和回避トルクを発生させるトルク発生装置として、ジャイロ効果を用いずに当該飽和回避トルクを発生させるものを採用する。これにより、ＣＭＧと同様に一定方向の飽和回避トルクを発生し続けることができないようなトルク発生装置と比較して、より長い期間、飽和回避トルクによるＣＭＧの制御飽和状態の回避制御（飽和回避制御）を持続することが可能である。よって、本態様によれば、ＣＭＧによる高精度な姿勢制御を、連続して、より長い期間持続することが可能となる。
【０００６】
前記飽和回避制御装置において、前記トルク発生装置は、前記飽和回避トルクを発生し続けることが可能な非飽和構成であってもよい。
これによれば、飽和回避トルクによるＣＭＧの制御飽和状態の回避制御（飽和回避制御）を持続することができるので、連続した姿勢制御を安定して持続することができる。
【０００７】

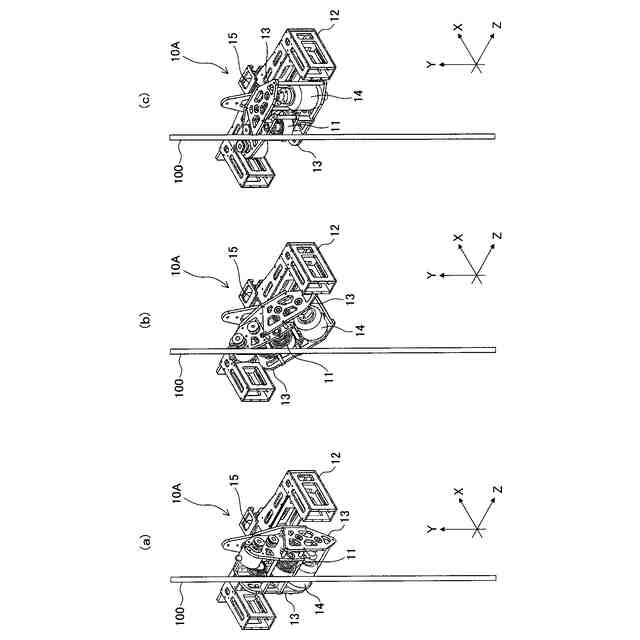

前記飽和回避制御装置において、前記コントロール・モーメント・ジャイロによる姿勢制御は、所定の細長い部材の軸線回りにおける前記姿勢制御対象の回転位置を制御するものであってもよく、前記トルク発生装置は、前記細長い部材の周面に当接して該細長い部材の軸線回りに前記姿勢制御対象を回転駆動させる駆動回転体と、該細長い部材の軸線に対する該駆動回転体の回転軸の角度を変更する軸角度変更部とを備えてもよく、前記トルク制御部は、前記軸角度変更部に前記駆動回転体の回転軸の角度を変更させる制御により、前記飽和回避トルクの制御を行ってもよい。
本態様も、所定の細長い部材の軸線回りにおける姿勢制御対象の回転位置（姿勢）をＣＭＧにより制御する場合における当該ＣＭＧの飽和回避制御に適用されるものである。ただし、本態様では、トルク発生装置として、前記細長い部材の周面に当接して当該細長い部材の軸線回りに姿勢制御対象を回転駆動させる駆動回転体と、当該細長い部材の軸線に対する駆動回転体の回転軸の角度を変更する軸角度変更部とを備えるものを用いる。そして、このトルク発生装置を用い、軸角度変更部に駆動回転体の回転軸の角度を変更させる制御を行うことで、細長い部材の軸線回りに所望の飽和回避トルクを発生させ続けることができる。これによれば、ＣＭＧの制御飽和状態を回避するための飽和回避トルクを発生させ続けることが可能となるので、前記細長い部材の軸線回りにおける姿勢制御対象の回転位置（姿勢）の制御を安定して持続することができる。

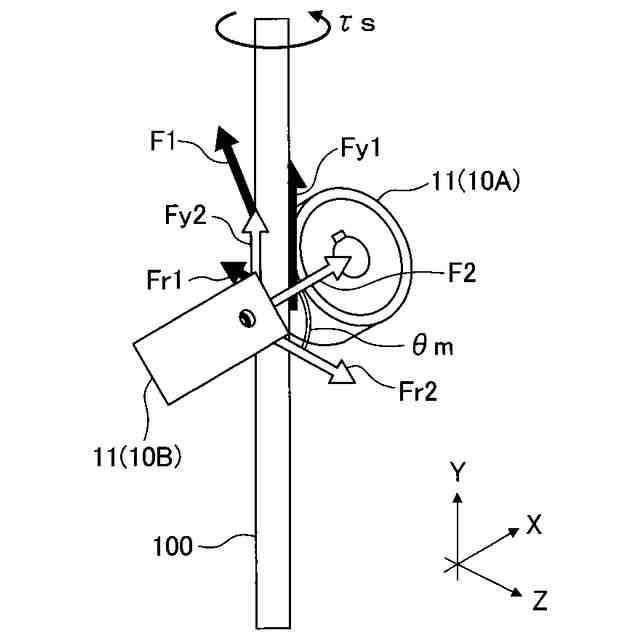

特に、本態様では、駆動回転体を一定方向に回転駆動させたまま、軸角度変更部による駆動回転体の回転軸の角度変更により、細長い部材の軸線回りにおいて右回りの飽和回避トルクと左回りの飽和回避トルクのいずれも発生させることが可能である。したがって、駆動回転体の回転方向を正逆切り替える制御が不要となり、飽和回避トルクによるＣＭＧの制御飽和状態をよりスムーズに回避することが可能である。
【０００８】
前記飽和回避制御装置において、前記コントロール・モーメント・ジャイロによる姿勢制御は、所定の細長い部材の軸線回りにおける前記姿勢制御対象の回転位置を制御するものであってもよく、前記トルク発生装置は、前記細長い部材の周面に当接して該細長い部材の軸線回りに前記姿勢制御対象を回転駆動させる駆動回転体を備えてもよく、前記トルク制御部は、前記駆動回転体の駆動制御により、前記飽和回避トルクの制御を行ってもよい。
本態様は、所定の細長い部材の軸線回りにおける姿勢制御対象の回転位置（姿勢）をＣＭＧにより制御する場合における当該ＣＭＧの飽和回避制御に適用されるものである。本態様では、飽和回避トルクを発生させるトルク発生装置として、前記細長い部材の周面に当接して当該細長い部材の軸線回りに姿勢制御対象を回転駆動させる駆動回転体を備えるものを用いる。このトルク発生装置を用い、駆動回転体の駆動制御（例えば、駆動回転体の回転速度や回転方向などの制御）を行うことで、細長い部材の軸線回りに所望の飽和回避トルクを発生させ続けることができる。これによれば、ＣＭＧの制御飽和状態を回避するための飽和回避トルクを発生させ続けることが可能となるので、前記細長い部材の軸線回りにおける姿勢制御対象の回転位置（姿勢）の制御を安定して持続することができる。
【０００９】
前記飽和回避制御装置において、前記トルク制御部は、前記飽和回避トルクの制御を所定の時間間隔で連続的に行ってもよい。
これによれば、飽和回避トルクの制御が所定の時間間隔で連続的に行われる結果、ＣＭＧのホイール軸の傾き角度を初期角度付近で変化させながら、姿勢制御を行うことが可能となる。初期角度付近でＣＭＧによる姿勢制御を行う場合、初期角度から離れた角度でＣＭＧによる姿勢制御を行う場合よりも、大きな姿勢制御トルクで姿勢制御を行うことができるので、姿勢制御対象の姿勢をより迅速に変化させることができ、より高精度な姿勢制御が可能となる。
【００１０】
前記飽和回避制御装置において、前記トルク制御部は、姿勢制御中の前記コントロール・モーメント・ジャイロのホイール軸の傾き角度が、前記初期角度から所定角度以上離れたときには前記飽和回避トルクの制御を行い、前記初期角度から前記所定角度未満の範囲内であるときには前記飽和回避トルクの制御を行わないとしてもよい。
ＣＭＧによる姿勢制御トルクで姿勢制御対象の姿勢制御を行うにあたり、ＣＭＧの制御飽和を回避するための飽和回避トルクは、姿勢制御トルクによる姿勢制御を阻害する外乱トルクであると言える。本態様では、姿勢制御中のＣＭＧのホイール軸の傾き角度が初期角度から所定角度未満の範囲内である場合には、姿勢制御中のＣＭＧのホイール軸の傾き角度を初期角度へ近づけるための飽和回避トルクの制御が行われない。これによれば、ホイール軸の傾き角度が前記範囲内である間は、飽和回避トルクの外乱を受けることなく、ＣＭＧによる姿勢制御トルクによって姿勢制御対象の姿勢制御を行うことができ、より高精度な姿勢制御が実現可能である。
一方で、姿勢制御中のＣＭＧのホイール軸の傾き角度が初期角度から所定角度以上離れたときには、飽和回避トルクの制御が行われ、姿勢制御中にＣＭＧのホイール軸の傾き角度を初期角度へ近づけるように補正される。その結果、ＣＭＧが制御飽和状態になることを回避することができる。
以上より、本態様によれば、ＣＭＧが制御飽和状態になることを回避しつつも、ＣＭＧによる高精度な姿勢制御を実現することができる。
（【００１１】以降は省略されています）
