特許ウォッチ

公開番号2025111277
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005601
出願日2024-01-17
発明の名称積層体および包装袋
出願人大日本印刷株式会社
代理人個人,個人
主分類B32B 27/18 20060101AFI20250723BHJP(積層体)
要約【課題】クリーン環境内で使用される物品を好適に包装するための包装袋であって、埃および塵等の異物が付着することがさらに抑制された、あるいは上記物品へのダメージを抑制できる包装袋を作製するための包装材料として好適な積層体を提供する。
【解決手段】積層体であって、該積層体は、少なくとも、熱融着性樹脂層を備える本体部と、剥離部と、を積層方向に備え、本体部は、第1面と、第1面に対向する第2面と、を有し、剥離部は、第1面と、第1面に対向する第2面と、を有し、剥離部は、本体部から剥離できるように、本体部の第1面上に設けられており、剥離部の第2面は、本体部の第1面と接しており、本体部の第2面を構成する層、剥離部の第1面を構成する層、および本体部の第1面を構成する層から選択される少なくとも1つの層が、帯電防止剤を含有する、積層体。
【選択図】図1
特許請求の範囲【請求項１】
積層体であって、
前記積層体は、少なくとも、
熱融着性樹脂層を備える本体部と、
剥離部と、
を積層方向に備え、
前記本体部は、第１面と、前記第１面に対向する第２面と、を有し、前記剥離部は、第１面と、前記第１面に対向する第２面と、を有し、前記剥離部は、前記本体部から剥離できるように、前記本体部の前記第１面上に設けられており、
前記剥離部の前記第２面は、前記本体部の前記第１面と接しており、
前記本体部の前記第２面を構成する層、前記剥離部の前記第１面を構成する層、および前記本体部の前記第１面を構成する層から選択される少なくとも１つの層が、帯電防止剤を含有する、
積層体。
続きを表示（約 990 文字）【請求項２】
積層体であって、
前記積層体は、少なくとも、
熱融着性樹脂層を備える本体部と、
剥離部と、
を積層方向に備え、
前記本体部は、第１面と、前記第１面に対向する第２面と、を有し、前記剥離部は、第１面と、前記第１面に対向する第２面と、を有し、前記剥離部は、前記本体部から剥離できるように、前記本体部の前記第１面上に設けられており、
前記剥離部の前記第２面は、前記本体部の前記第１面と接しており、
前記本体部の前記第２面、前記剥離部の前記第１面、および前記本体部の前記第１面から選択される少なくとも１つの面が、９．０×１０
12
Ω／□以下の表面固有抵抗率を有する、
積層体。
【請求項３】
前記剥離部が、ヘテロ原子含有樹脂を主成分として含有するヘテロ原子含有樹脂層を少なくとも備え、前記ヘテロ原子含有樹脂層が、前記本体部と接している、請求項１または２に記載の積層体。
【請求項４】
前記ヘテロ原子含有樹脂が、ポリアミド、エチレン－ビニルアルコール共重合体、ポリエステルおよびポリビニルアルコールから選択される少なくとも１種を含む、請求項３に記載の積層体。
【請求項５】
前記剥離部が、ポリオレフィンを主成分として含有するポリオレフィン層をさらに備える、請求項３に記載の積層体。
【請求項６】
前記ポリオレフィン層が、前記ポリオレフィンに加えて、酸変性ポリオレフィンをさらに含有する、請求項５に記載の積層体。
【請求項７】
前記ポリオレフィン層が、帯電防止剤をさらに含有する、請求項６に記載の積層体。
【請求項８】
前記熱融着性樹脂層が、帯電防止剤を含有する、請求項１または２に記載の積層体。
【請求項９】
前記本体部が、０．９０９ｇ／ｃｍ
3
以下の密度を有するポリエチレンを含有するポリエチレン層をさらに備え、前記本体部における前記ポリエチレン層が、前記剥離部と接している、請求項１または２に記載の積層体。
【請求項１０】
前記ポリエチレン層が、帯電防止剤を含有する、請求項９に記載の積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、積層体および包装袋に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
半導体製品は、埃および塵等の異物が該製品に付着すると品質が低下しえることから、清浄度の高いクリーンルーム等のクリーン環境下で製造または使用されている。このような環境内に物品を持ち込む際には、プラスチックフィルム製の袋内に物品を収容した包装体を、クリーン環境内に持ち込む場合が多い。したがって、半導体製品等の高いクリーン度が要求される物品を収容する包装袋に対しても、高いクリーン性が求められている。
【０００３】
包装体は、従来、内袋および外袋を少なくとも備える２重袋を用いて以下のようにして製造されている（例えば、特許文献１参照）。まず内袋の内側に物品を入れ、真空脱気し、内袋の開口部を密封する。次に外袋の内側に該内袋を入れ、真空脱気し、外袋の開口部を密封する。このような２重包装、または必要に応じて３重包装により、物品は包装されている。物品を使用する際には、クリーン環境の前室で外袋を開封して内袋を取り出し、クリーンな状態の内袋をクリーン環境内で開封して、物品は取り出されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１２６４３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
２重脱気包装または３重脱気包装により物品を包装する際、脱気包装が複数回行われる。このため、物品包装の作業効率が高くない場合がある。また、包装袋の開封時には、複数回行われる袋の開封が手間である場合がある。そこで本発明者らは、本体部と剥離可能な剥離部とを備える積層体を用いて包装袋を作製することを検討した。クリーン環境の前室で包装袋の剥離部を本体部から剥離することで、クリーンな状態の袋をクリーン環境内に持ち込むことができる。
【０００６】
しかしながら、包装袋がさらに優れるクリーン性を有することや、物品へのダメージを抑制できることが望ましい場合がある。本開示の目的は、クリーン環境内で使用される物品を好適に包装するための包装袋であって、埃および塵等の異物が付着することがさらに抑制された、あるいは上記物品へのダメージを抑制できる包装袋を提供すること、また、このような包装袋を作製するための包装材料として好適な積層体を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一つの態様の積層体は、少なくとも、熱融着性樹脂層を備える本体部と、剥離部と、を積層方向に備え、本体部は、第１面と、第１面に対向する第２面と、を有し、剥離部は、第１面と、第１面に対向する第２面と、を有し、剥離部は、本体部から剥離できるように、本体部の第１面上に設けられており、剥離部の第２面は、本体部の第１面と接している。上記積層体の一実施形態において、本体部の第２面を構成する層、剥離部の第１面を構成する層、および本体部の第１面を構成する層から選択される少なくとも１つの層は、帯電防止剤を含有する。上記積層体の一実施形態において、本体部の第２面、剥離部の第１面、および本体部の第１面から選択される少なくとも１つの面は、９．０×１０
12
Ω／□以下の表面固有抵抗率を有する。
本開示の一つの態様の包装袋は、上記積層体を備える。
【発明の効果】
【０００８】
本開示によれば、クリーン環境内で使用される物品を好適に包装するための包装袋であって、埃および塵等の異物が付着することがさらに抑制された、あるいは上記物品へのダメージを抑制できる包装袋を提供すること、また、このような包装袋を作製するための包装材料として好適な積層体を提供することができる。
【図面の簡単な説明】
【０００９】
図１は、本開示の積層体の一実施形態の模式断面図である。
図２は、本開示の積層体の一実施形態の模式断面図である。
図３は、本開示の積層体の一実施形態の模式断面図である。
図４は、本開示の積層体の一実施形態の模式断面図である。
図５は、本開示の積層体の一実施形態の模式断面図である。
図６は、本開示の包装袋の一実施形態の模式断面図である。
図７は、本開示の包装袋の一実施形態の正面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について、詳細に説明する。本開示の態様は多くの異なる形態で実施でき、以下に例示する実施形態の記載内容に限定して解釈されない。図面は、説明をより明確にするため、実施形態に比べ、各層の幅、厚さおよび形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定しない。本明細書と各図において、既出の図に関してすでに説明したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。

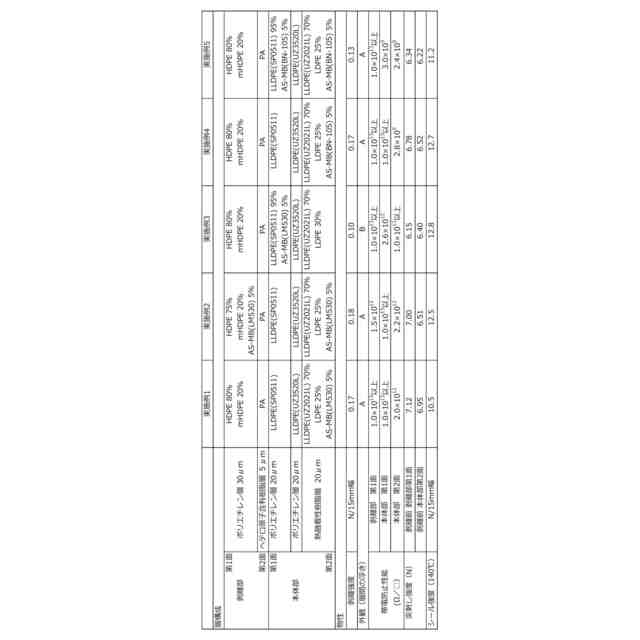

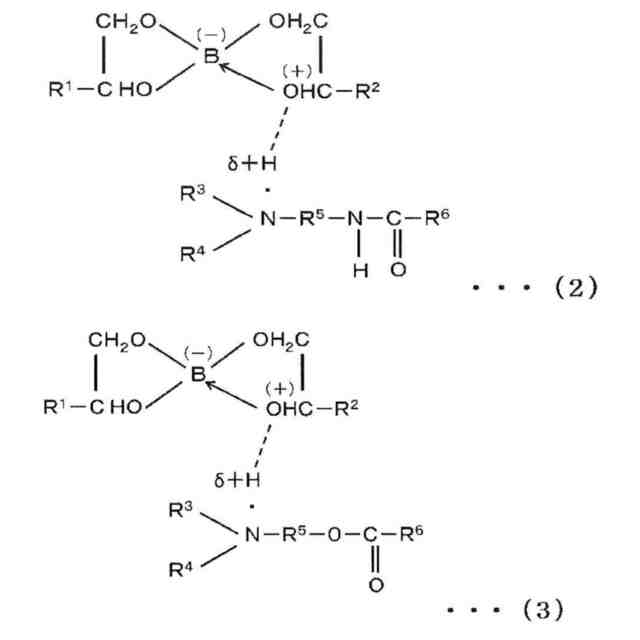

（【００１１】以降は省略されています）

関連特許
