公開番号2025140062
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039223
出願日2024-03-13
発明の名称ボビン、熱転写シートリボン及び熱転写印画装置
出願人大日本印刷株式会社
代理人個人,個人
主分類B41J 17/24 20060101AFI20250919BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】熱転写印画装置で熱転写シートやボビンについての情報を判別可能とするボビン及び熱転写シートリボンを提供する。

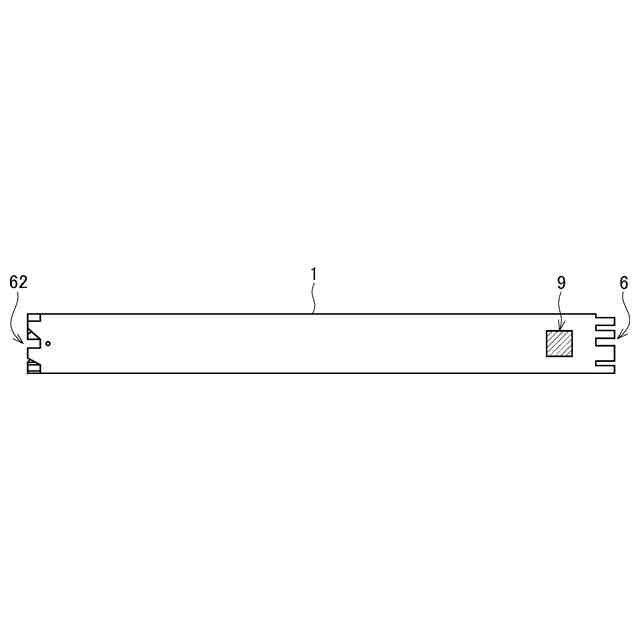

【解決手段】熱転写シートSが巻回されるボビン1は円筒状であり、一端側に、光を通過させる透光部が形成され、他端側に、複数の歯63を含むギア62が形成され、一端側又は他端側の外周面に二次元コード9が設けられている。透光部は、切欠部6又は開口7である。二次元コード9は、ボビン外周面のうち、熱転写シートSで被覆されない露出部8に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
熱転写シートが巻回される円筒状のボビンであって、

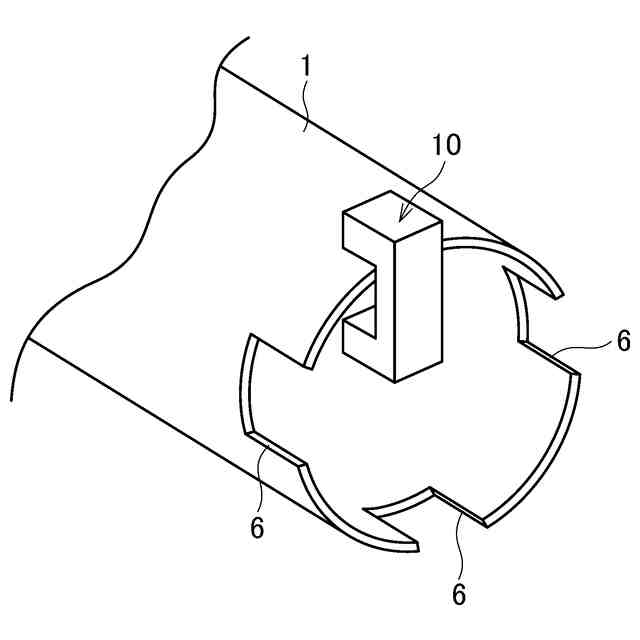

前記ボビンの一端側に、光を通過させる透光部が形成され、

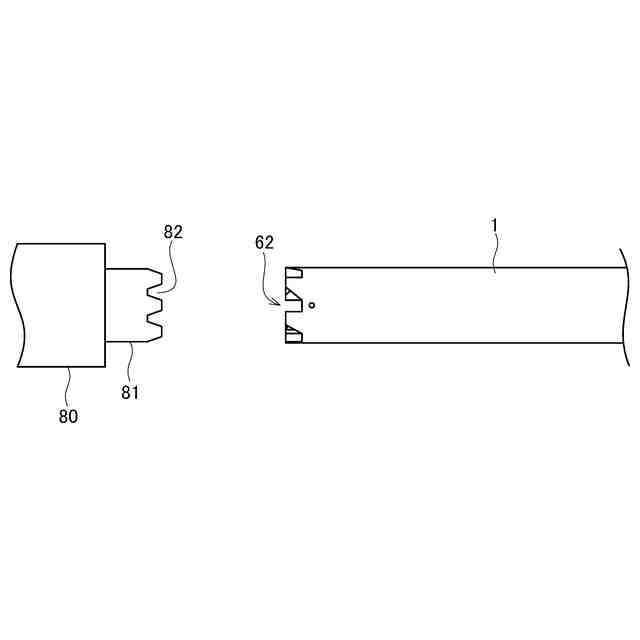

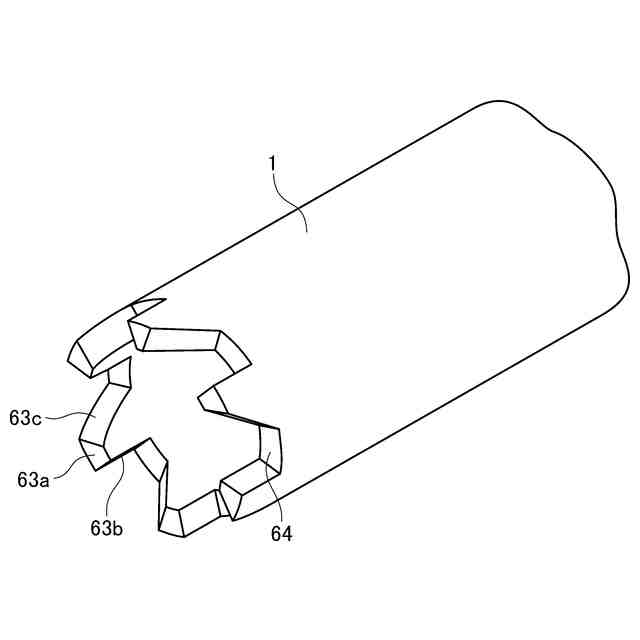

前記ボビンの他端側に、複数の歯を含むギアが形成され、
前記ボビンの一端側又は他端側の外周面にコード部が設けられている、ボビン。
続きを表示（約 1,100 文字）【請求項２】
前記透光部は切欠部又は開口である、請求項１に記載のボビン。
【請求項３】
熱転写シートが巻回される円筒状のボビンであって、
前記ボビンの一端側の外周面に凹部が形成され、
前記ボビンの他端側に、複数の歯を含むギアが形成され、
前記ボビンの一端側又は他端側の外周面にコード部が設けられている、ボビン。
【請求項４】
前記凹部の底面と、前記凹部以外の前記ボビンの外周面は、光反射率が異なる、請求項３に記載のボビン。
【請求項５】
請求項１又は２に記載のボビンと、
前記ボビンに巻回された熱転写シートと、
を備え、

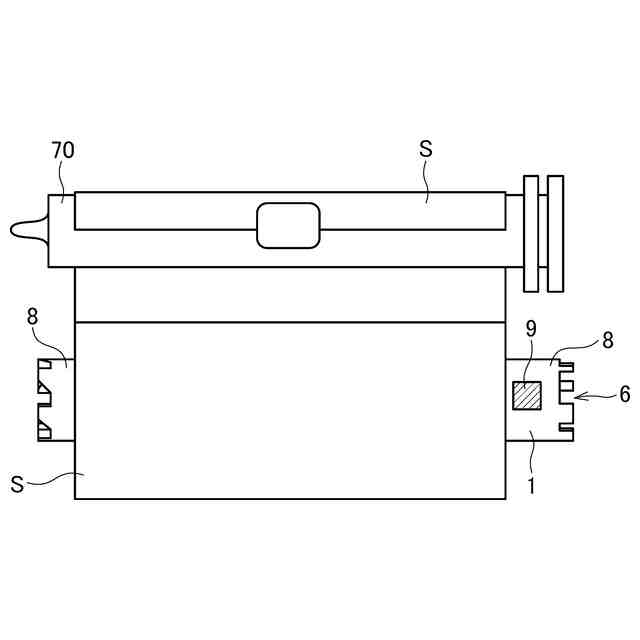

前記コード部は、前記外周面のうち、前記熱転写シートで被覆されない露出部に設けられている、熱転写シートリボン。
【請求項６】

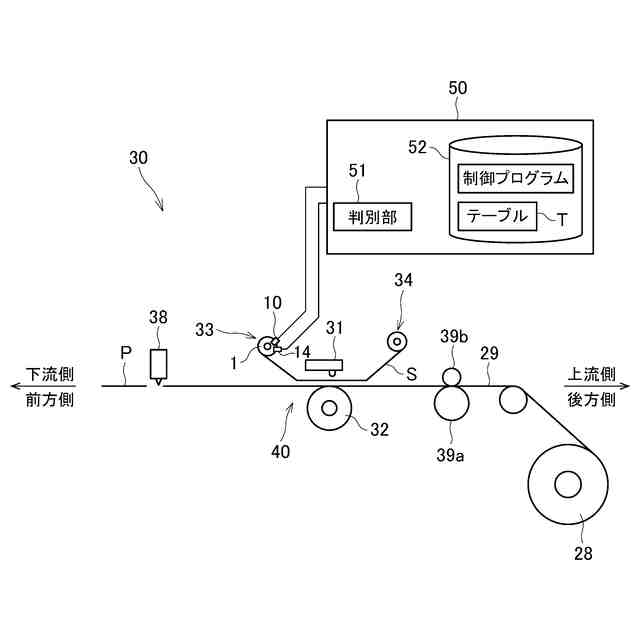

サーマルヘッド及びプラテンロールを有し、
請求項５に記載の熱転写シートリボンから引き出された熱転写シートと、受像シートとを重ね合わせて、前記サーマルヘッドと前記プラテンロールとの間を搬送させるとともに、前記サーマルヘッドが前記熱転写シートを加熱して色材を転写して画像を印画する熱転写印画装置であって、
前記ボビンの前記コード部を読み取る第１センサと、

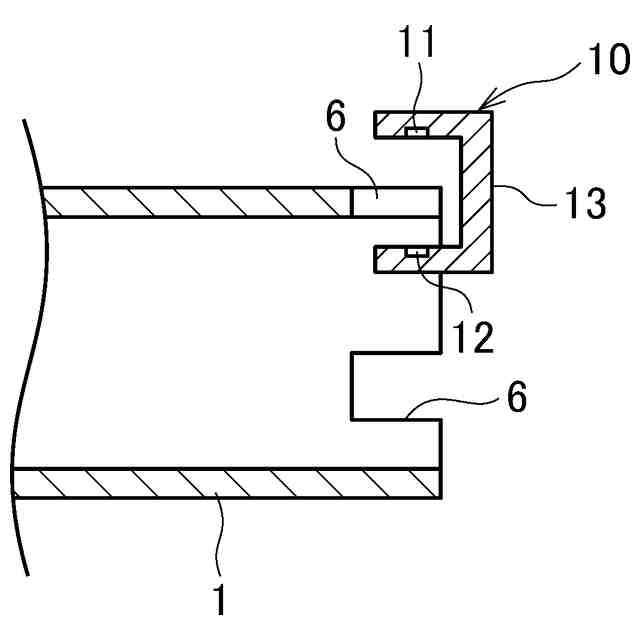

前記ボビンに光を投射し、前記透光部を通過した光を受光する第２センサと、
前記第１センサの読み取り結果から前記熱転写シートの品種を判別し、前記第２センサのセンサ出力から前記ボビンの情報を判別する判別部と、
を備える熱転写印画装置。
【請求項７】
請求項３又は４に記載のボビンと、
前記ボビンに巻回された熱転写シートと、
を備え、
前記コード部は、前記外周面のうち、前記熱転写シートで被覆されない露出部に設けられている、熱転写シートリボン。
【請求項８】
サーマルヘッド及びプラテンロールを有し、
請求項７に記載の熱転写シートリボンから引き出された熱転写シートと、受像シートとを重ね合わせて、前記サーマルヘッドと前記プラテンロールとの間を搬送させるとともに、前記サーマルヘッドが前記熱転写シートを加熱して色材を転写して画像を印画する熱転写印画装置であって、
前記ボビンの前記コード部を読み取る第１センサと、
前記凹部を含む前記ボビンの外周面に光を投射し、反射光を受光する第２センサと、
前記第１センサの読み取り結果から前記熱転写シートの品種を判別し、前記第２センサのセンサ出力から前記ボビンの情報を判別する判別部と、
を備える熱転写印画装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱転写シートが巻回されるボビンと、このボビンに熱転写シートを巻回したリボンと、この熱転写シートリボンを判別して印画処理を行う熱転写印画装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
熱転写印画装置にあっては、昇華転写用染料を記録材とし、これをポリエステルフィルム等の基材上に適当なバインダーで担持させた染料層を有する熱転写シート（昇華型熱転写シート）から、紙やプラスチックフィルム等に染料受容層を形成した受像シート上に昇華染料を熱転写し、各種のフルカラー画像を形成する。
【０００３】
近年、熱転写記録技術の進歩により、熱転写シートは、その種類が多岐にわたるようになっており、これらの多種類の熱転写シートを一機種の熱転写印画装置で使用する場合が増えている。所望の印画性能や耐久性を得るために、熱転写シートの品種を判別し、品種に応じて熱転写シートの加熱エネルギーを制御する必要がある。
【０００４】
特許文献１には、熱転写シートを巻き付けたボビンの端部に、熱転写シートの種類を特定するためのＲＦＩＤを内蔵したフランジ部を装着する構成が開示されている。しかし、ボビンとは別体のフランジ部やＲＦＩＤを準備し、取り付ける必要があり、製造コストが増加していた。
【０００５】
また、近年、資源保護対策として、ボビンのリサイクルが検討されている。使用後のボビンを回収し、再利用する場合、使用回数の増加に伴い、ボビンの強度が低下する。そのため、リサイクル回数等のボビンに関する情報を判別できるようにすることが求められている。
【先行技術文献】
【特許文献】
【０００６】
特許第６２６５３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本開示は、上記従来の実状に鑑みてなされたものであり、熱転写印画装置で熱転写シートやボビンについての情報を判別可能とするボビン及び熱転写シートリボンを提供することを課題とする。また、本開示は、装填された熱転写シートリボンを判別して印画処理を行う熱転写印画装置を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本開示のボビンは、熱転写シートが巻回される円筒状のボビンであって、前記ボビンの一端側に、光を通過させる透光部が形成され、前記ボビンの他端側に、複数の歯を含むギアが形成され、前記ボビンの一端側又は他端側の外周面にコード部が設けられているものである。
【０００９】
本開示の熱転写シートリボンは、上記ボビンと、このボビンに巻回された熱転写シートとを備え、前記コード部は、前記外周面のうち、前記熱転写シートで被覆されない露出部に設けられているものである。
【００１０】
本開示の熱転写印画装置は、サーマルヘッド及びプラテンロールを有し、上記熱転写シートリボンから引き出された熱転写シートと、受像シートとを重ね合わせて、前記サーマルヘッドと前記プラテンロールとの間を搬送させるとともに、前記サーマルヘッドが前記熱転写シートを加熱して色材を転写して画像を印画する熱転写印画装置であって、前記ボビンの前記コード部を読み取る第１センサと、前記ボビンに光を投射し、前記透光部を通過した光を受光する第２センサと、前記第１センサの読み取り結果から前記熱転写シートの品種を判別し、前記第２センサのセンサ出力から前記ボビンの情報を判別する判別部と、を備えるものである。
【発明の効果】
（【００１１】以降は省略されています）
