公開番号2025138901
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025119514,2025508823
出願日2025-07-16,2024-10-02
発明の名称蓄電デバイス、蓋体、蓄電デバイスの製造方法
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/553 20210101AFI20250917BHJP(基本的電気素子)
要約【課題】蓋体と集電体とを好適に接合できる蓄電デバイス、この蓄電デバイスに用いられる蓋体、および、蓄電デバイスの製造方法を提供する。

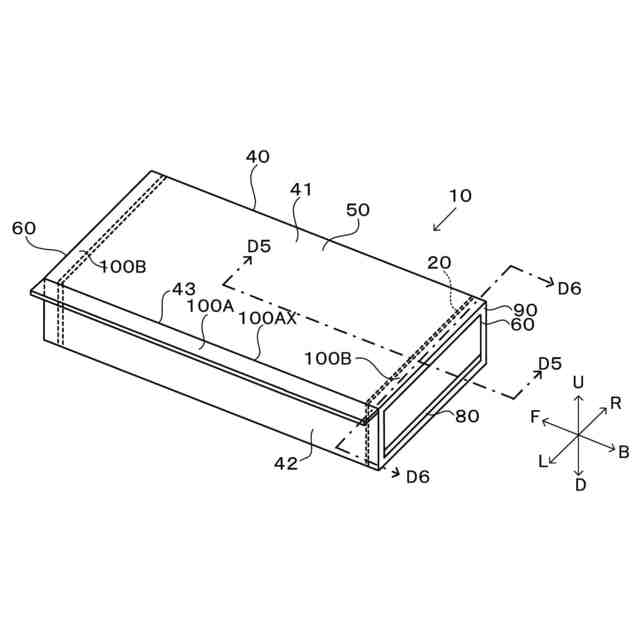

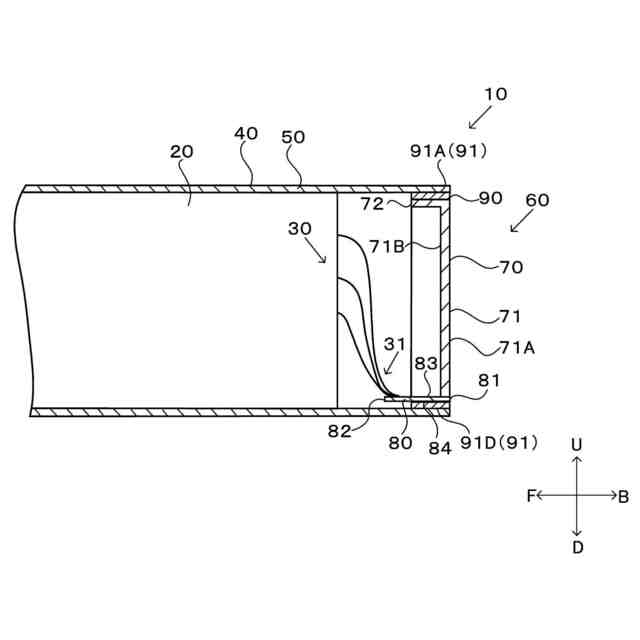

【解決手段】蓄電デバイスは、集電体を含む電極体と、電極体を包む外装フィルムと、金属材料を含んで構成され、外装フィルムとともに電極体を封止する蓋体と、を備える。蓋体は、蓋本体と、蓋本体から電極体に向けて突出し、集電体と接合される接合部と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
集電体を含む電極体と、
前記電極体を包む外装フィルムと、
導電性材料を含んで構成され、前記外装フィルムとともに前記電極体を封止する蓋体と、を備え、
前記蓋体は、
蓋本体と、
前記蓋本体から前記電極体に向けて突出し、前記集電体と接合される接合部と、を有する
蓄電デバイス。
続きを表示（約 780 文字）【請求項２】
前記蓋本体は、前記外装フィルムと接合される
請求項１に記載の蓄電デバイス。
【請求項３】
前記接合部のうちの前記蓋本体と反対側の端部は、前記外装フィルムから離間している
請求項１または２に記載の蓄電デバイス。
【請求項４】
前記接合部は、
前記蓋本体と繋がり、前記電極体に向かう第１方向に延びる第１部分と、
前記第１部分と繋がり、前記蓋体の側面視において、前記第１方向と交差する第２方向に延びる第２部分と、を有する
請求項１または２に記載の蓄電デバイス。
【請求項５】
蓄電デバイスの外装体として用いられる蓋体であって、
蓋本体と、
前記蓋本体から突出し、前記蓄電デバイスの集電体と接続される接合部と、を有する
蓋体。
【請求項６】
前記接合部は、
前記蓋本体と繋がり、前記蓄電デバイスの電極体に向かう第１方向に延びる第１部分と、
前記第１部分と繋がり、前記蓋体の側面視において、前記第１方向と交差する第２方向に延びる第２部分と、を有する
請求項５に記載の蓋体。
【請求項７】
蓄電デバイスの製造方法であって、
前記蓄電デバイスは、
集電体を含む電極体と、
前記電極体を包む外装フィルムと、
導電性材料を含んで構成され、前記外装フィルムとともに前記電極体を封止する蓋体と、を備え、
前記蓋体は、
蓋本体と、
前記蓋本体から前記電極体に向けて突出し、前記集電体と接合される接合部と、を有し、

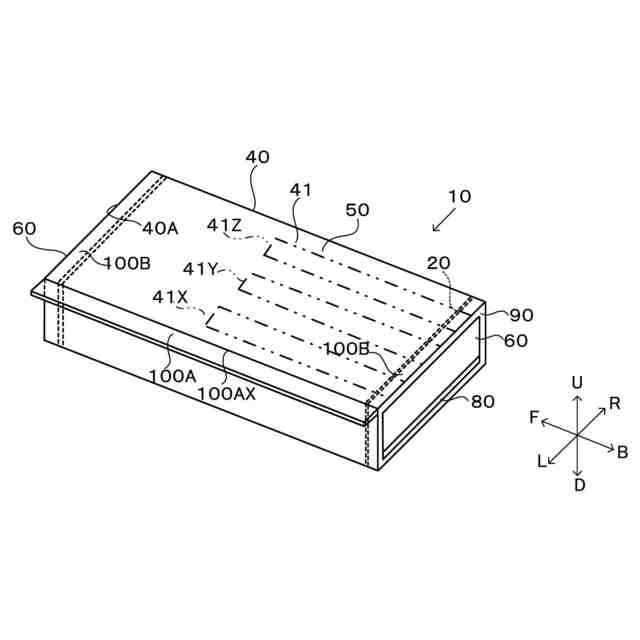

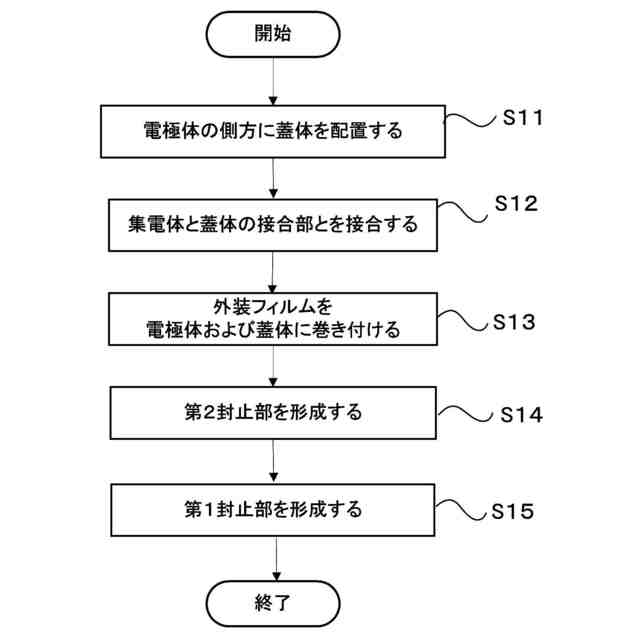

前記蓄電デバイスの製造方法は、
前記接合部と前記集電体とを接合する工程を含む
蓄電デバイスの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電デバイス、蓋体、および、蓄電デバイスの製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、蓄電デバイスの一例を開示している。この蓄電デバイスは、集電体を含む電極体と、電極体を封止する外装体と、集電体と接続される電極端子と、を備える。外装体は、電極体を包む外装フィルムと、外装フィルムと接合される蓋体と、を備える。電極端子は、蓋体に形成される貫通孔に挿入される。集電体の端部は、電極端子と接合される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２３６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

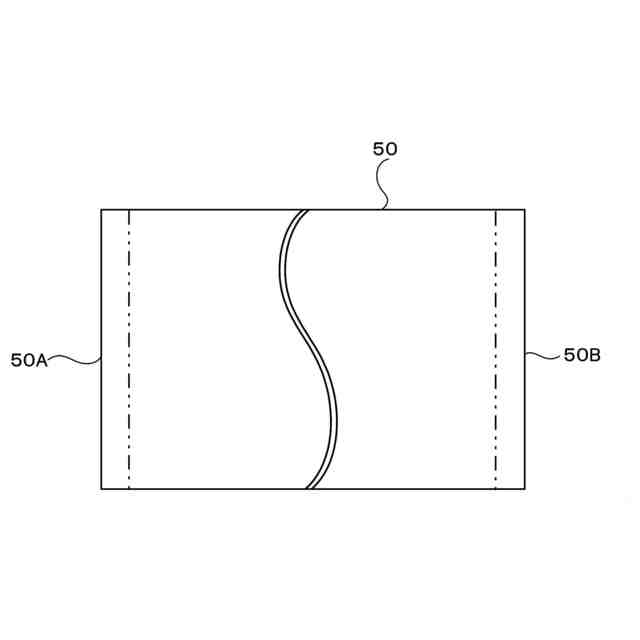

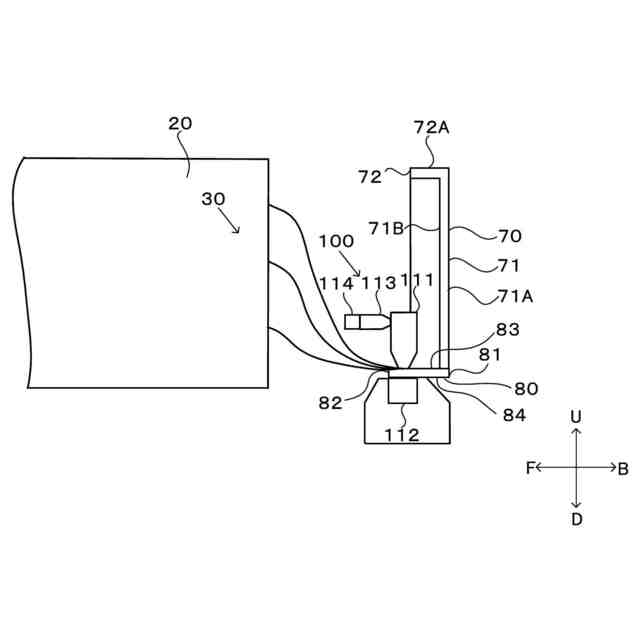

上記蓄電デバイスにおいて、構成を簡素化するため、蓋体を金属によって構成し、蓋体と集電体とを例えば、超音波接合によって接合することが考えられる。上記蓄電デバイスでは、蓋体と集電体とを接合するための装置の配置スペースを容易に確保することができないおそれがある。このため、蓋体と集電体との接合不良が発生するおそれがある。
【０００５】
本発明は、蓋体と集電体とを好適に接合することができる蓄電デバイス、この蓄電デバイスに用いられる蓋体、および、この蓄電デバイスの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１観点に係る蓄電デバイスは、集電体を含む電極体と、前記電極体を包む外装フィルムと、導電性材料を含んで構成され、前記外装フィルムとともに前記電極体を封止する蓋体と、を備える。前記蓋体は、蓋本体と、前記蓋本体から前記電極体に向けて突出し、前記集電体と接合される接合部と、を有する。
【０００７】
本発明の第２観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記蓋本体は、前記外装フィルムと接合される。
【０００８】
本発明の第３観点に係る蓄電デバイスは、第１観点または第２観点に係る蓄電デバイスであって、前記接合部のうちの前記蓋本体と反対側の端部は、前記外装フィルムから離間している。
【０００９】

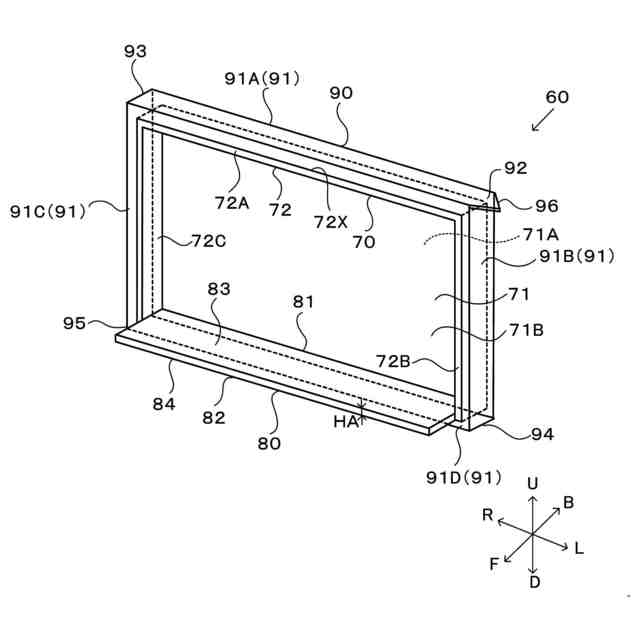

本発明の第４観点に係る蓄電デバイスは、第１観点～第３観点のいずれか１つに係る蓄電デバイスであって、前記接合部は、前記蓋本体と繋がり、前記電極体に向かう第１方向に延びる第１部分と、前記第１部分と繋がり、前記蓋体の側面視において、前記第１方向と交差する第２方向に延びる第２部分と、を有する。
【００１０】
本発明の第５観点に係る蓋体は、蓄電デバイスの外装体として用いられる蓋体であって、蓋本体と、前記蓋本体から突出し、前記蓄電デバイスの集電体と接続される接合部と、を有する。
（【００１１】以降は省略されています）
