公開番号2025112155
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006285
出願日2024-01-18
発明の名称波長変換部品、発光装置
出願人日亜化学工業株式会社
代理人個人,個人
主分類G02B 5/20 20060101AFI20250724BHJP(光学)
要約【課題】蛍光体の温度消光現象を低減する波長変換部品、および波長変換部品を備える発光装置を提供する。
【解決手段】本波長変換部品は、単結晶の基体と、波長変換部材と、を有し、前記波長変換部材は、第一無機固体蛍光体単結晶膜と、無機固体単結晶膜または前記第一無機固体蛍光体単結晶膜とは種類の異なる第二無機固体蛍光体単結晶膜と、を含む多層膜である。

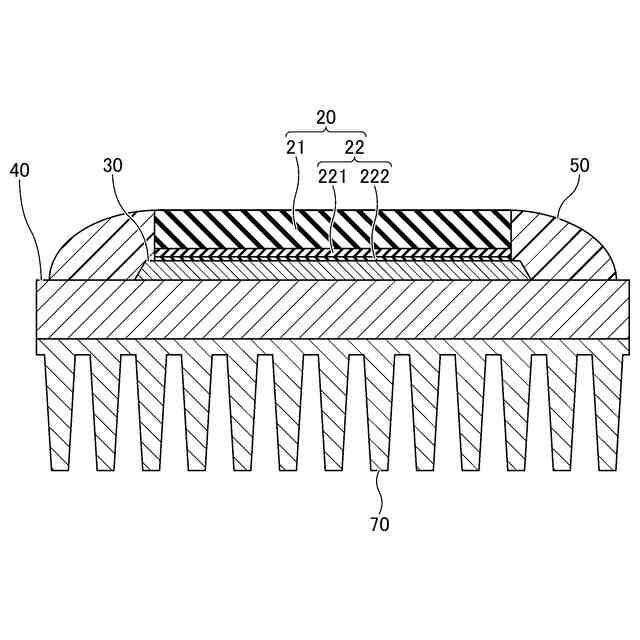

【選択図】図3
特許請求の範囲【請求項１】
単結晶の基体と、波長変換部材と、を有し、
前記波長変換部材は、第一無機固体蛍光体単結晶膜と、無機固体単結晶膜または前記第一無機固体蛍光体単結晶膜とは種類の異なる第二無機固体蛍光体単結晶膜と、を含む多層膜である、波長変換部品。
続きを表示（約 510 文字）【請求項２】
前記波長変換部材は、前記第一無機固体蛍光体単結晶膜と、前記第二無機固体蛍光体単結晶膜と、前記無機固体単結晶膜と、を含む多層膜である、請求項１に記載の波長変換部品。
【請求項３】
単結晶の基体と、波長変換部材と、を有し、
前記波長変換部材は、無機固体蛍光体単結晶の第一部分と、無機固体単結晶の第二部分と、を含み、

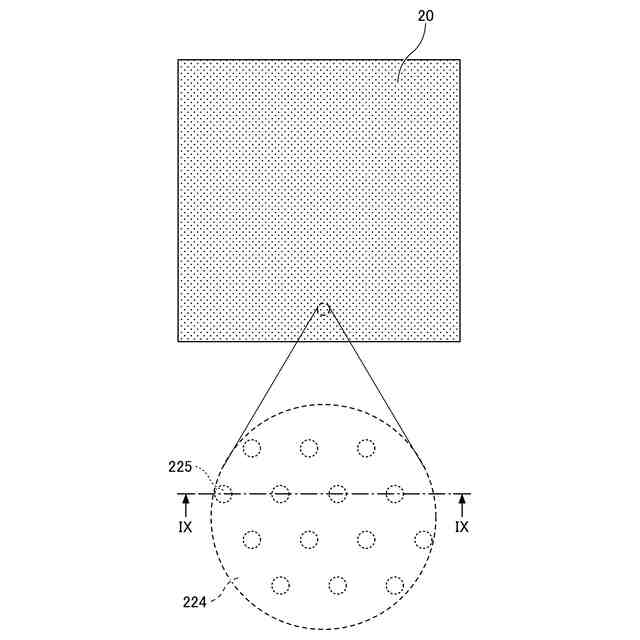

前記第一部分と前記第二部分とは、二次元フォトニック結晶をなしている、波長変換部品。
【請求項４】
単結晶の基体と、波長変換部材と、を有し、
前記波長変換部材は、無機固体蛍光体単結晶の第一部分と、無機固体単結晶の第二部分と、無機固体単結晶膜の第三部分と、を含み、
前記第一部分と前記第二部分とが膜をなし、
前記膜の厚さ方向に垂直な方向に交互に前記第一部分と前記第二部分とが並び、
前記膜と前記第三部分とからなる対の層を一対以上有する、波長変換部品。
【請求項５】

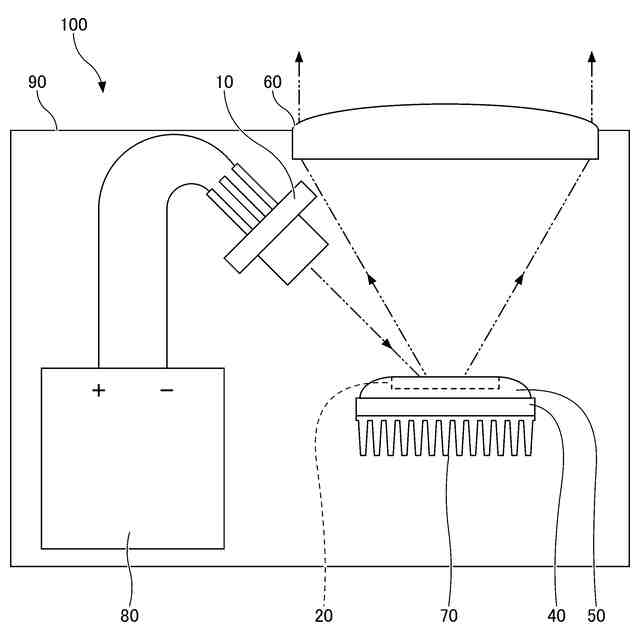

励起光を出射する固体発光素子と、
前記励起光を吸収する請求項１から４のいずれか１項に記載の波長変換部品と、を備える、発光装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、波長変換部品、発光装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、発光ダイオードや半導体レーザー素子から出射される励起光を蛍光体材料からなる粒子を含有する発光体に向けて照射し、可視光を出力することが可能な発光装置が、例えば、特許文献１や特許文献２において示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１０９６７４号公報
特開２０２２－０３８１０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
蛍光体材料は、励起光の出力を高くしていくと、それに伴いストークスシフトに起因する発熱量が増加する。ここで、ストークスシフトとは、光子１個当たりのエネルギーの高い波長の短い光を、光子１個当たりのエネルギーの低い波長の長い光に変換することにより生じるエネルギーロスである。
【０００５】
熱が蛍光体材料の内部に蓄積され蛍光体材料の温度が上昇すると、励起光を波長変換する効率が低下する温度消光という現象を起こす。この現象は、多数の蛍光体結晶粒子が透明な樹脂接合剤により一体化された蛍光体材料において、特に顕著となる。これは、蛍光体結晶粒子より熱伝導率の低い樹脂接合剤が蛍光体結晶粒子間に存在することにより、蛍光体結晶粒子間の熱伝導が邪魔されるためである。
【０００６】
また、蛍光体材料が多数の蛍光体結晶粒子の集合体である場合において、粒子間の空隙や粒界の存在は熱伝導を邪魔することとなる。さらに、蛍光体材料が透光性の基体に貼り合わされている場合において、透光性の基体が多数の粒子の集合体であると、蛍光体材料で発生した熱が基体に伝わりその内部を伝導する際に、粒子間の空隙や粒界の存在が熱伝導を邪魔することとなる。
【０００７】
本開示の目的は、蛍光体の温度消光現象を低減する波長変換部品、および波長変換部品を備える発光装置を提供することである。
【課題を解決するための手段】
【０００８】
本開示の一実施形態に係る波長変換部品は、単結晶の基体と、波長変換部材と、を有し、前記波長変換部材は、第一無機固体蛍光体単結晶膜と、無機固体単結晶膜または前記第一無機固体蛍光体単結晶膜とは種類の異なる第二無機固体蛍光体単結晶膜と、を含む多層膜である。
【０００９】
本開示の一実施形態に係る波長変換部品は、単結晶の基体と、波長変換部材と、を有し、前記波長変換部材は、無機固体蛍光体単結晶の第一部分と、無機固体単結晶の第二部分と、を含み、前記第一部分と前記第二部分とは、二次元フォトニック結晶をなしている。
【００１０】
本開示の一実施形態に係る波長変換部品は、単結晶の基体と、波長変換部材と、を有し、前記波長変換部材は、無機固体蛍光体単結晶の第一部分と、無機固体単結晶の第二部分と、無機固体単結晶膜の第三部分と、を含み、前記第一部分と前記第二部分とが膜をなし、前記膜の厚さ方向に垂直な方向に交互に前記第一部分と前記第二部分とが並び、前記膜と前記第三部分とからなる対の層を一対以上有する。
（【００１１】以降は省略されています）
