特許ウォッチ

公開番号2025112736
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007160
出願日2024-01-22
発明の名称シーリングファン
出願人株式会社西田技巧
代理人個人,個人
主分類F04D 25/08 20060101AFI20250725BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ブレード軸やブレードの落下を防止する。

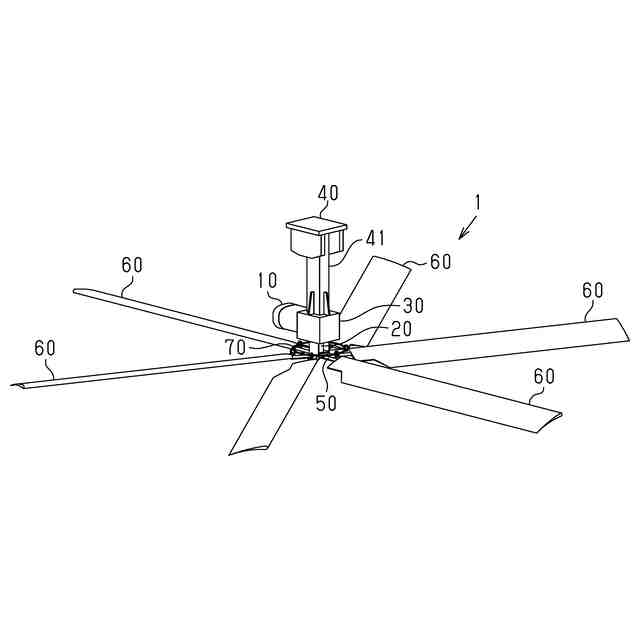

【解決手段】シーリングファン1は、モータ10により回転駆動される回転軸20と、回転軸20を支持する回転軸支持部30と、回転軸20に対して放射状に取り付けられるとともに回転軸20と一体回転する複数のブレード軸50と、複数のブレード軸50にそれぞれ支持されている複数のブレード60と、複数のブレード軸50を互いに繋ぐ環状の第1ワイヤー70と、を有している。
【選択図】図1
特許請求の範囲【請求項１】
モータにより回転駆動される回転軸と、
前記回転軸を支持する回転軸支持部と、
前記回転軸に対して放射状に取り付けられるとともに前記回転軸と一体回転する複数のブレード軸と、
複数の前記ブレード軸にそれぞれ支持されている複数のブレードと、
複数の前記ブレード軸を互いに繋ぐ環状の第１ワイヤーと、
を有していることを特徴とする、
シーリングファン。
続きを表示（約 480 文字）【請求項２】
前記第１ワイヤーは、複数の前記ブレード軸の前記回転軸側の端部において、複数の前記ブレード軸を互いに繋いでいる、
請求項１に記載のシーリングファン。
【請求項３】
モータにより回転駆動される回転軸と、
前記回転軸を支持する回転軸支持部と、
前記回転軸に対して放射状に取り付けられるとともに前記回転軸と一体回転する複数のブレード軸と、
複数の前記ブレード軸にそれぞれ支持されている複数のブレードと、
複数の前記ブレードを互いに繋ぐ第２ワイヤーと、
前記第２ワイヤーに取り付けられて前記ブレードの異常を検出するセンサーと、
を有していることを特徴とする、
シーリングファン。
【請求項４】
前記第２ワイヤーの両端部は、それぞれ別の前記ブレードに取り付けられている、
請求項３に記載のシーリングファン。
【請求項５】
前記センサーは、前記第２ワイヤーの端部に設けられている、
請求項４に記載のシーリングファン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シーリングファンに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、工場などの施設の天井に取り付けられ、空気の流れを生じさせるシーリングファン１００について記載している。

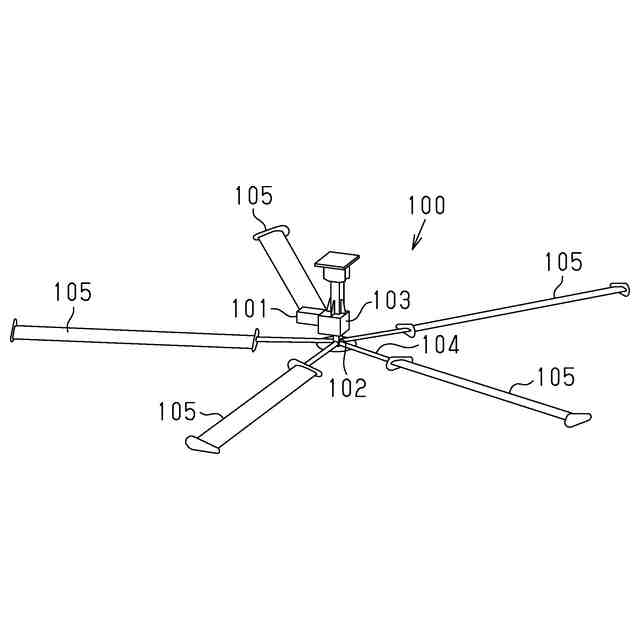

図４に示すように、シーリングファン１００は、モータ１０１により回転駆動される回転軸１０２と、回転軸１０２を支持する回転軸支持部１０３とを有している。また、シーリングファン１００は、回転軸１０２に対して放射状に取り付けられるとともに回転軸１０２と一体回転する複数のブレード軸１０４と、複数のブレード軸１０４にそれぞれ支持されている複数のブレード１０５とを有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－７４０２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のシーリングファン１００では、例えば、複数のブレード軸１０４や複数のブレード１０５のいずれかが衝撃を受けて折損した場合、折損したブレード軸１０４やブレード１０５が落下するおそれがあった。
【０００５】
本発明は、こうした事情に鑑みてなされたものであり、その目的は、ブレード軸やブレードの落下を防止することにある。
【課題を解決するための手段】
【０００６】
態様１のシーリングファンは、モータにより回転駆動される回転軸と、前記回転軸を支持する回転軸支持部と、前記回転軸に対して放射状に取り付けられるとともに前記回転軸と一体回転する複数のブレード軸と、複数の前記ブレード軸にそれぞれ支持されている複数のブレードと、複数の前記ブレード軸を互いに繋ぐ環状の第１ワイヤーと、を有していることを特徴とする。この構成によれば、環状の第１ワイヤーが、複数のブレード軸を繋いでいるため、例えば、ブレード軸が衝撃を受けて折損しても、第１ワイヤーが、ブレード軸の落下を防止することができる。または、金属疲労によりブレードの振幅が大きくなり折損につながる状況下になった場合においても、第１ワイヤーが、ブレード軸の落下を防止することができる。
【０００７】
態様２は、態様１のシーリングファンにおいて、前記第１ワイヤーは、複数の前記ブレード軸の前記回転軸側の端部において、複数の前記ブレード軸を互いに繋いでいる。この構成によれば、第１ワイヤーが、ブレード軸の回転軸側の端部に設けられているため、第１ワイヤーの存在がブレードの回転の邪魔になりにくい。したがって、第１ワイヤーがあっても、ブレードが円滑に回転することができる。
【０００８】
態様３のシーリングファンは、モータにより回転駆動される回転軸と、前記回転軸を支持する回転軸支持部と、前記回転軸に対して放射状に取り付けられるとともに前記回転軸と一体回転する複数のブレード軸と、複数の前記ブレード軸にそれぞれ支持されている複数のブレードと、複数の前記ブレードを互いに繋ぐ第２ワイヤーと、前記第２ワイヤーに取り付けられて前記ブレードの異常を検出するセンサーと、を有していることを特徴とする。この構成によれば、第２ワイヤーにセンサーが取り付けられているため、センサーが、すべてのブレードの異常を検出することができる。センサーがブレードの異常を検出した場合、例えば、ブレードの回転を停止させることで、ブレードの落下を防止することができる。
【０００９】
態様４は、態様３のシーリングファンにおいて、前記第２ワイヤーの両端部は、それぞれ別の前記ブレードに取り付けられている。この構成によれば、第２ワイヤーをブレードに取り付けることが容易となる。
【００１０】
態様５は、態様４のシーリングファンにおいて、前記センサーは、前記第２ワイヤーの端部に設けられている。この構成によれば、センサーが、第２ワイヤーの一方の端部をブレードに固定する役割を果たすことができるため、より簡素な構成で安全性の高いシーリングファンを得ることができる。
【発明の効果】
（【００１１】以降は省略されています）
