公開番号2025112877
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007396
出願日2024-01-22
発明の名称フェライト系ステンレス鋼板およびその製造方法
出願人日本製鉄株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C22C 38/00 20060101AFI20250725BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】フェライト系ステンレス鋼板の二次加工割れを改善する。
【解決手段】質量%で、C:0.0010～0.010%、Si:0.05～1.20%、Mn:0.05～1.50%、P:0.035%以下、S:0.010%以下、Cr:10.5～23.0%、Mo:0.01～1.5%、Ni:0.01～0.60%、Cu:0.01～1.60%、Al:0.002～0.50%、Ti:0.005～0.30%、Nb:0.001～0.50%、B:0.0003～0.0030%、N:0.0020～0.020%を含有し、残部がFeおよび不純物からなり、TN値が10～18、結晶の粒度番号Gが5.0～6.0、表面粗度Raが0.2～1.0μm、しゅう酸エッチング試験において、結晶粒界の状態が段状組織で、かつピットの状態がピット組織Iまたはピット組織IIを呈することを特徴とする、フェライト系ステンレス鋼板。

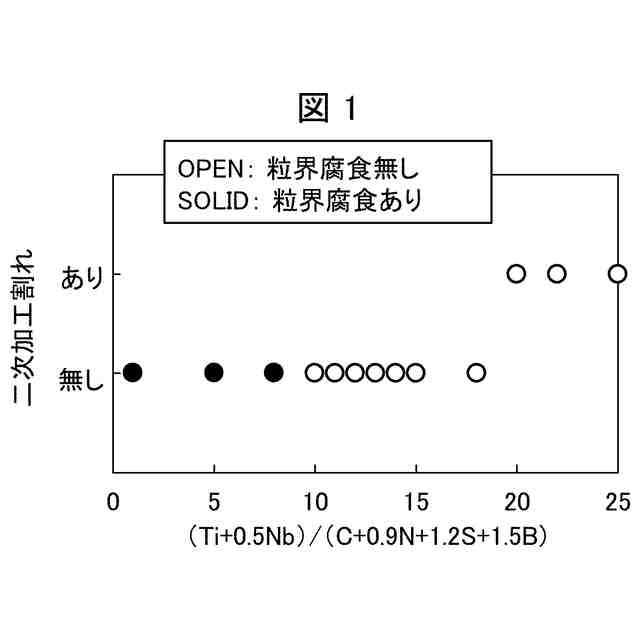

【選択図】図1
特許請求の範囲【請求項１】
質量％で、Ｃ：０．００１０～０．０１０％、Ｓｉ：０．０５～１．２０％、Ｍｎ：０．０５～１．５０％、Ｐ：０．０３５％以下、Ｓ：０．０１０％以下、Ｃｒ：１０．５～２３．０％、Ｍｏ：０．０１～１．５０％、Ｎｉ：０．０１～０．６０％、Ｃｕ：０．０１～１．６０％、Ａｌ：０．００２～０．１５０％、Ｔｉ：０．００５～０．３０％、Ｎｂ：０．００１～０．５０％、Ｂ：０．０００３～０．００３０％、Ｎ：０．００２０～０．０２０％を含有し、残部がＦｅおよび不純物からなり、
かつ、下記式（１）で示すＴＮ値が１０以上、１８以下、
ＪＩＳＧ０５５１に規定の結晶の粒度番号Ｇが５．０以上、６．０以下、
ＪＩＳＢ０６０１に規定の表面粗度Ｒａが０．２μｍ以上、１．０μｍ以下、
ＪＩＳＧ０５７１に規定のステンレス鋼のしゅう酸エッチング試験において、結晶粒界の状態が段状組織で、かつピットの状態がピット組織Ｉ又はピット組織ＩＩを呈することを特徴とする、フェライト系ステンレス鋼板。
ＴＮ値＝（Ｔｉ＋０．５Ｎｂ）／（Ｃ＋０．９Ｎ＋１．２Ｓ＋１．５Ｂ）・・・式（１）
続きを表示（約 720 文字）【請求項２】
更に、下記Ａ群～Ｃ群からなる群から選択される少なくとも１群以上に示される元素を含有することを特徴とする、請求項１に記載のフェライト系ステンレス鋼板。
Ａ群元素：質量％で、Ｓｎ：０．００１～０．２０％、Ｃｏ：０．００１～０．１０％の１種または２種、
Ｂ群元素：質量％で、Ｖ：０．００５～０．１０％、Ｚｒ：０．００５～０．１０％の１種または２種、
Ｃ群元素：質量％で、Ｃａ：０．０００１～０．００１０％、Ｍｇ：０．０００１～０．００１０％、ＲＥＭ：０．０００１～０．００１０％の１種または２種以上。
【請求項３】
請求項１または２に記載のフェライト系ステンレス鋼板を製造する方法であって、
加熱されたスラブに熱間圧延を施して熱延鋼板を得る熱間圧延工程と、
前記熱延鋼板を酸洗して熱延酸洗板を得る酸洗工程と、
前記熱延酸洗板を冷間圧延して冷延鋼板を得る冷間圧延工程と、
前記冷延鋼板を仕上げ焼鈍して仕上げ焼鈍板を得る仕上げ焼鈍工程と、
前記仕上げ焼鈍板を調質圧延して調圧鋼板を得る調質圧延工程と、を有するフェライト系ステンレス鋼板の製造方法において、
前記仕上げ焼鈍工程では、前記仕上げ焼鈍の保持温度を８８０～１１００℃、保持時間を２０秒以上、３００秒以下とし、前記保持温度から５００℃までの平均冷却速度を５℃／ｓ以上、１５℃／ｓ以下とし、
前記調質圧延工程では、前記調質圧延のワークロール粗度をＲａで１．０～３．０μｍ、前記調質圧延の伸び率を０．３～２．０％として圧延することを特徴とする、フェライト系ステンレス鋼板の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動車の排気系部品に使用されるような、耐食性と加工性とが必要とされる部材用のステンレス鋼板に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
地球環境問題に端を発する自動車の燃費向上対策の一つとして車体の軽量化が進められており、自動車に使用される鋼板をできるだけ高強度化して板厚を薄くすることや、アルミや樹脂素材で代替して軽量化することが行われている。軽量化のニーズは自動車車体だけでなく各種部品にも求められており、その一つにエンジンの排気ガスを処理する排気系部品がある。
【０００３】
高温のエンジン排ガスに晒される排気系部品には、高い高温強度と耐酸化性、耐食性が求められるため、耐熱鋼ＳＵＨ４０９Ｌや高純フェライト系ステンレス鋼ＳＵＳ４３６Ｊ１Ｌ、ＡＩＳＩ４３９、ＡＩＳＩ４２９、ＡＩＳＩ４４１等のステンレス鋼が用いられており、排気系部品の重量は車一台当たり２０～３０ｋｇになる。パイプに溶接や曲げ加工を施して製造されるエキゾーストマニホールドなどの部品に対して、コンバーターやマフラー部品などは、ステンレス鋼板を多段成型して加工する事が一般的である。しかし、これらの高純フェライト系ステンレス鋼板をプレス加工すると、二次加工割れが生じやすい。そのため、板厚を厚くして溶接加工で組み立てたり、部品の設計で加工度を下げたり、多段成型の加工回数を増して一回の加工度を下げたり、温間成型を行ったりといった対策が行われている。また、ステンレス鋼板においてはＢを添加する、細粒化する、ランクフォード値を高めるなどの二次加工割れを改善する技術開発が行われてきた。
【０００４】
特許文献１では、ＳＵＳ４３６Ｊ１Ｌ鋼において、Ｂを０．０００５～０．００１５質量％添加し、焼鈍後の冷却速度を１５℃／ｓ以上とし、固溶Ｂを０．０００４質量％以上とすることで、二次加工割れの改善と耐食性を高める技術が報告されている。しかしながら、冷却速度が速いために粒界にＢが偏析せず、粒界を十分に強化することが出来ない場合があった。また、ＳＵＳ４３６Ｊ１Ｌ鋼ではＭｏを含有するために、少量のＢ偏析でも粒界強化が可能かもしれないが、その他の鋼種の二次加工割れを防ぐことは難しかった。
【０００５】
特許文献２では、フェライト系ステンレス鋼でＢ：０.０００５～０.００３５質量％、Ｎｂ／Ｔｉの質量比を０.９以上とし、中間冷間圧延後に（再結晶温度－１００℃）～再結晶完了温度の温度域に１分以下加熱する中間焼鈍を施し、圧延率８０％以上で仕上げ冷間圧延しランクフォード値の最小値を１.８以上とすることで二次加工性を高める技術が報告されている。しかしながら、二回冷延法を適用することは製造コストを増加するため好ましくない。また二回目の冷間圧延率を８０％以上とすると製品板厚が極端に薄くなるために、自動車排気系部品の製造には適さない。また、熱延板の板厚を厚くして冷間圧延率を高める事は、熱延板の靭性低下により、酸洗や冷間圧延工程で板破断のリスクがあった。
【０００６】
特許文献３では、高純フェライト系ステンレス鋼に５～１００ｐｐｍのＢを添加し、１８≦Ｎｂ／（Ｃ＋Ｎ）＋２Ｔｉ／（Ｃ＋Ｎ）≦６０、結晶粒径を４０μｍ以下、表面粗さＲａ≦０．３μｍ以下とし、更に樹脂皮膜した深絞り性と耐二次加工脆性及び耐食性に優れるステンレス鋼板の製造技術が報告されている。結晶粒径を４０μｍ以下とする焼鈍を行っているため、添加したＢもＣｒとの硼化物として析出し、二次加工脆性の改善は難しかった。また、表面粗さが小さいために、プレス加工時の油切れが生じやすく、高粘度の油を用いる必要が生じるため、成形後のプレス油の除去に負荷がかかるなどの問題があった。
【０００７】
特許文献４では、Ｐが粒界偏析することで粒界強度を低下させ、二次加工脆性を高めることを避けるために、Ｐを燐化物として析出させるべく、焼鈍後に６５０～７５０℃で５分超、３時間以下の温度保持を行うことで、Ｐの抽出残渣量を０．０１質量％以上、また析出しているリン化合物の長手方向の大きさを１μｍ以下とする、二次加工脆性に優れた深絞り成形用高純度フェライト系ステンレス鋼板の製造技術が報告されている。しかしながら、Ｐの粒界偏析は５００℃近傍で長時間保持しないと生じないために、通常の連続焼鈍設備で製造する際には無視できる現象であり、そのために、わざわざ６５０～７５０℃で長時間の熱処理を行うような非効率的な生産を行うことは工業的に難しかった。
【先行技術文献】
【特許文献】
【０００８】
特許第４２６５７５１号公報
特許第３８８６８６４号公報
特許第３６８０８２９号公報
特許第６６０２１１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
このように、これまでに開示されている技術で、自動車排気系部品の様な多段成型における高純フェライト系ステンレス鋼板の二次加工割れを防ぐことは困難であり、新たな技術開発が求められている。
【００１０】
そのため、本発明の一態様は耐食性や生産性を損ねることなく、二次加工脆性に優れるフェライト系ステンレス鋼板およびその製造方法を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
