公開番号2025113507
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025091160,2021200043
出願日2025-05-30,2021-12-09
発明の名称コイル装置
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 38/08 20060101AFI20250725BHJP(基本的電気素子)
要約【課題】リーケージを確保すると共に、小型化が可能なコイル装置を提供すること。

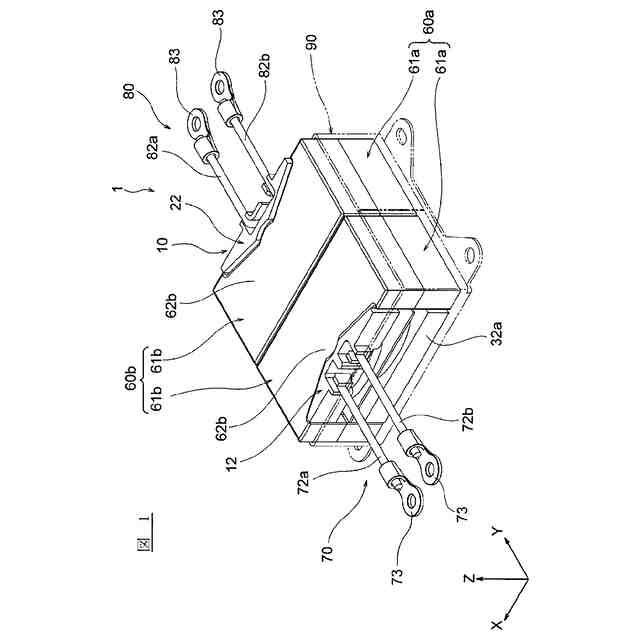

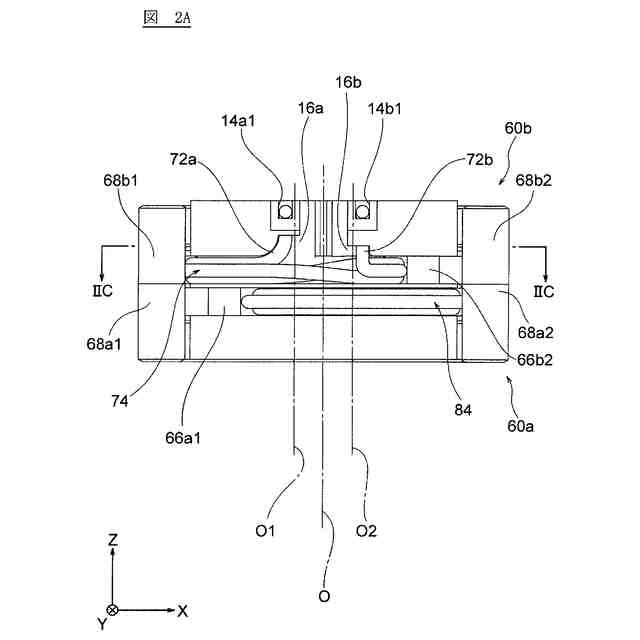

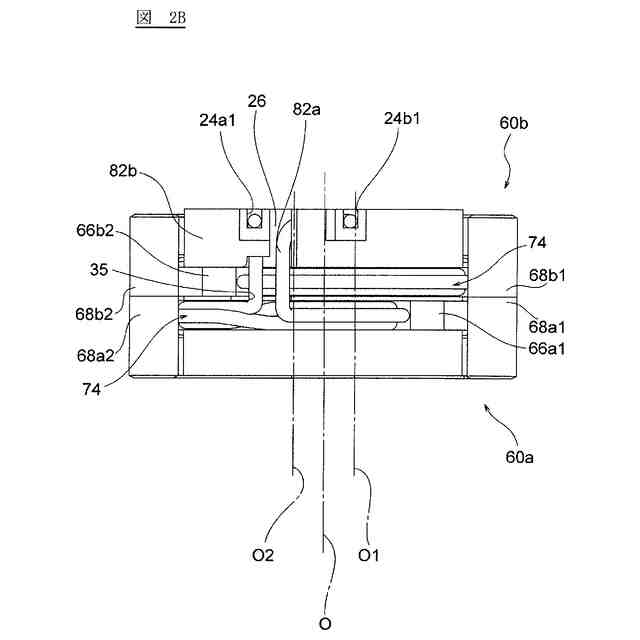

【解決手段】ボビン10と、ボビン10に巻回してある第1コイル部74を有する第1ワイヤ70と、ボビン10に巻回してある第2コイル部84を有する第2ワイヤ80と、ボビン10に取り付けられるコア60a,60bと、を有するコイル装置1である。コア60a,60bの主中脚部64a,64bは、第1コイル部74および第2コイル部84の内側に配置してある。コア60a,60bの第1副中脚部66a1,66b1は、第1コイル部74の内側であって第2コイル部84の外側に配置してある。コア60a,60bの第2副中脚部66a2,66b2は、第2コイル部84の内側であって第1コイル部74の外側に配置してある。
【選択図】図1
特許請求の範囲【請求項１】
ボビンと、
前記ボビンに巻回してある第１コイル部を有する第１ワイヤと、
前記ボビンに巻回してある第２コイル部を有する第２ワイヤと、
前記ボビンに取り付けられるコアと、を有するコイル装置であって、
前記コアは、
第１軸方向に延在するベース部と、

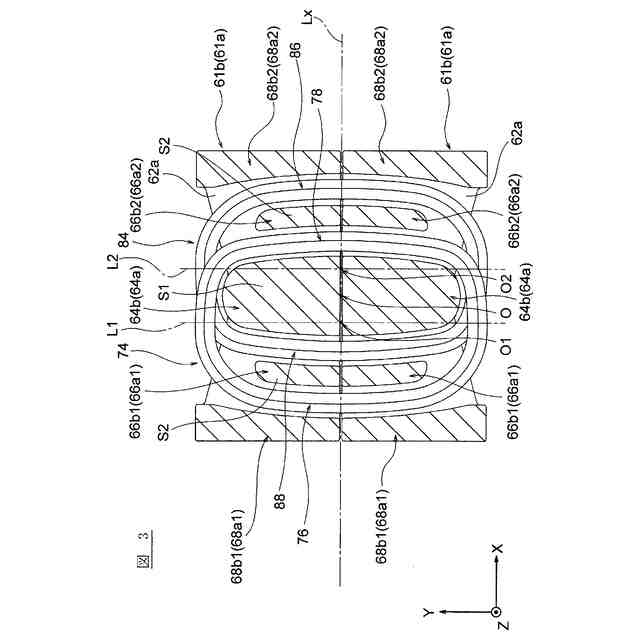

前記ベース部の前記第１軸方向の略中央に配置してある主中脚部と、
前記ベース部において前記主中脚部に対して前記第１軸方向の一方側に配置してある第１副中脚部と、
前記ベース部において前記第１軸方向の他方側に配置してある第２副中脚部と、を有し、
前記主中脚部は、前記第１コイル部および前記第２コイル部の内側に配置してあり、
前記第１副中脚部は、前記第１コイル部の内側であって前記第２コイル部の外側に配置してあり、
前記第２副中脚部は、前記第２コイル部の内側であって前記第１コイル部の外側に配置してあり、

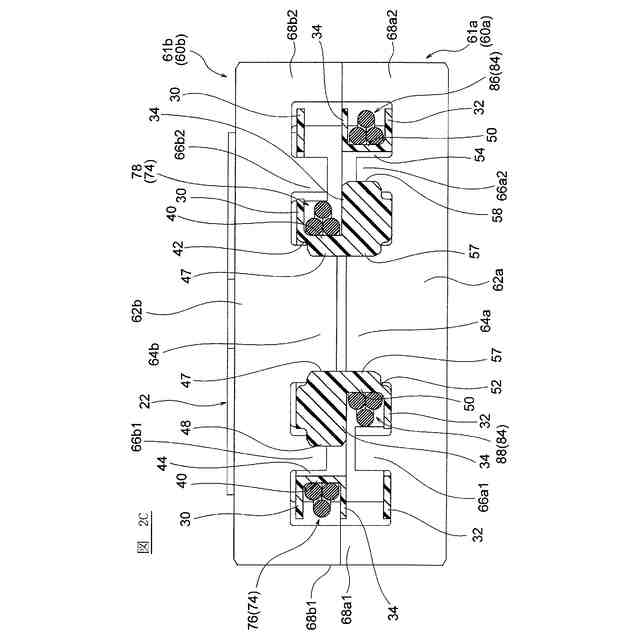

前記コアは、前記ベース部の一部である第１ベース部を少なくとも含むコア第１部分と、前記ベース部の他の一部であって前記第１ベース部に対して略平行である第２ベース部を少なくとも含むコア第２部分とを有し、
前記コア第１部分と前記コア第２部分とが、前記第１コイル部の巻回軸に沿って前記第１コイル部および前記第２コイル部を挟んでおり、
前記第１副中脚部には、第１のギャップが形成してあり、
前記主中脚部には、第２のギャップが設けられていないコイル装置。
続きを表示（約 2,200 文字）【請求項２】
ボビンと、
前記ボビンに巻回してある第１コイル部を有する第１ワイヤと、
前記ボビンに巻回してある第２コイル部を有する第２ワイヤと、
前記ボビンに取り付けられるコアと、を有するコイル装置であって、
前記コアは、
第１軸方向に延在するベース部と、
前記ベース部の前記第１軸方向の略中央に配置してある主中脚部と、
前記ベース部において前記主中脚部に対して前記第１軸方向の一方側に配置してある第１副中脚部と、
前記ベース部において前記第１軸方向の他方側に配置してある第２副中脚部と、を有し、
前記主中脚部は、前記第１コイル部および前記第２コイル部の内側に配置してあり、
前記第１副中脚部は、前記第１コイル部の内側であって前記第２コイル部の外側に配置してあり、
前記第２副中脚部は、前記第２コイル部の内側であって前記第１コイル部の外側に配置してあり、
前記コアは、前記ベース部の一部である第１ベース部を少なくとも含むコア第１部分と、前記ベース部の他の一部であって前記第１ベース部に対して略平行である第２ベース部を少なくとも含むコア第２部分とを有し、
前記コア第１部分と前記コア第２部分とが、前記第１コイル部の巻回軸に沿って前記第１コイル部および前記第２コイル部を挟んでおり、
前記第１副中脚部には、第１のギャップが設けられておらず、
前記主中脚部には、第２のギャップが形成してあるコイル装置。
【請求項３】
ボビンと、
前記ボビンに巻回してある第１コイル部を有する第１ワイヤと、
前記ボビンに巻回してある第２コイル部を有する第２ワイヤと、
前記ボビンに取り付けられるコアと、を有するコイル装置であって、
前記コアは、
第１軸方向に延在するベース部と、
前記ベース部の前記第１軸方向の略中央に配置してある主中脚部と、
前記ベース部において前記主中脚部に対して前記第１軸方向の一方側に配置してある第１副中脚部と、
前記ベース部において前記第１軸方向の他方側に配置してある第２副中脚部と、を有し、
前記主中脚部は、前記第１コイル部および前記第２コイル部の内側に配置してあり、
前記第１副中脚部は、前記第１コイル部の内側であって前記第２コイル部の外側に配置してあり、
前記第２副中脚部は、前記第２コイル部の内側であって前記第１コイル部の外側に配置してあり、
前記コアは、前記ベース部の一部である第１ベース部を少なくとも含むコア第１部分と、前記ベース部の他の一部であって前記第１ベース部に対して略平行である第２ベース部を少なくとも含むコア第２部分とを有し、
前記コア第１部分と前記コア第２部分とが、前記第１コイル部の巻回軸に沿って前記第１コイル部および前記第２コイル部を挟んでおり、
前記第１副中脚部には、第１のギャップが形成してあり、
前記主中脚部には、第２のギャップが形成してあり、
前記第１のギャップおよび第２のギャップの距離は、リーケージを調整するように決定してあるコイル装置。
【請求項４】
前記コアは、前記ベース部に配置してある第１外脚部および第２外脚部を有し、
前記第１副中脚部は、前記第１外脚部と前記主中脚部との間に配置してあり、
前記第２副中脚部は、前記第２外脚部と前記主中脚部との間に配置してあり、
前記第１外脚部は、前記第１コイル部の外側に配置してあり、
前記第２外脚部は、前記第２コイル部の外側に配置してある請求項１～３のいずれかに記載のコイル装置。
【請求項５】
前記主中脚部の断面積は、前記第１外脚部の断面積と前記第２外脚部の断面積の合計と略同じである請求項４に記載のコイル装置。
【請求項６】
前記主中脚部の断面積は、前記第１副中脚部の断面積よりも大きい請求項１～５のいずれかに記載のコイル装置。
【請求項７】
前記コアは、前記第１軸方向に直交する対称軸を基準として対称である請求項１～６のいずれかに記載のコイル装置。
【請求項８】
前記コア第１部分と前記コア第２部分とは、前記第１コイル部の巻回軸に沿って対称である請求項１～７のいずれかに記載のコイル装置。
【請求項９】
前記コアは、前記第１軸および前記第１コイル部の巻回軸に垂直な第２軸に沿って分割されている請求項１～８のいずれかに記載のコイル装置。
【請求項１０】

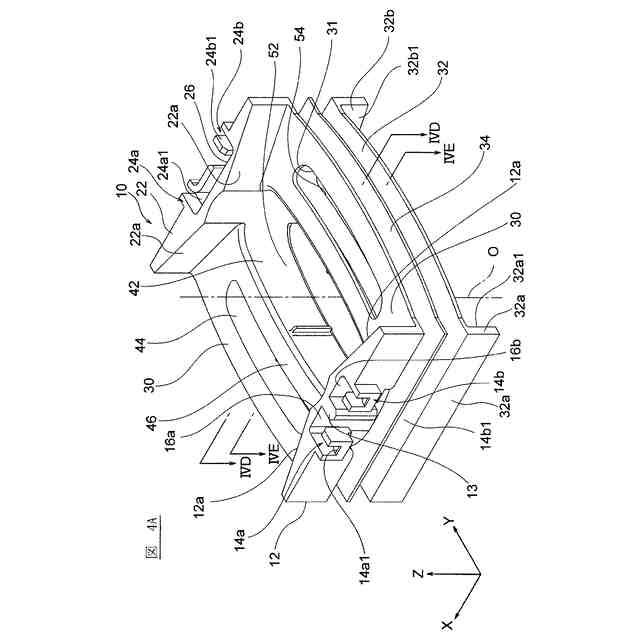

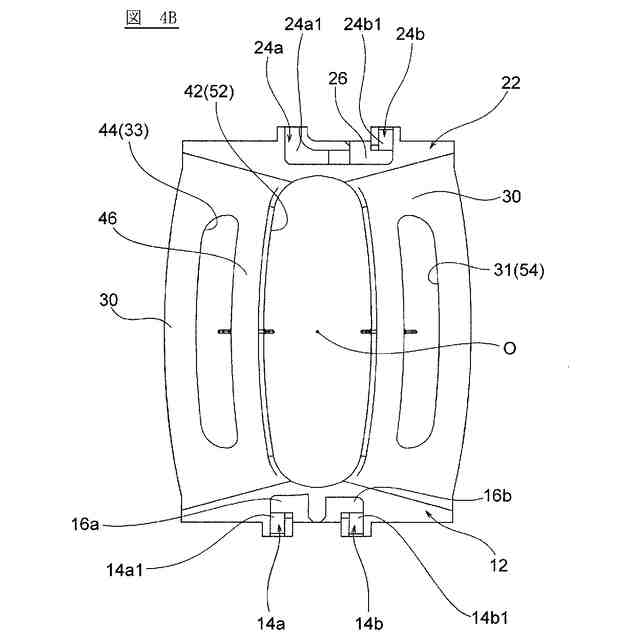

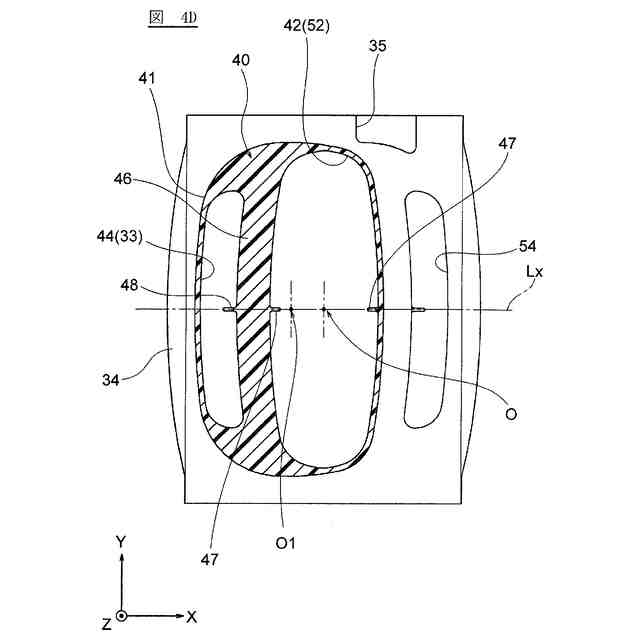

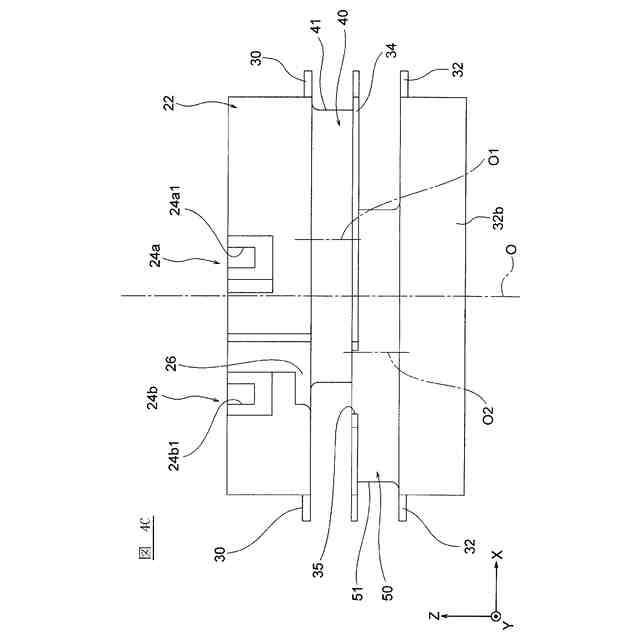

前記ボビンは、前記第１コイル部が巻回してある第１巻回部と、前記第２コイル部が巻回してある第２巻回部と、前記第１巻回部と前記第２巻回部とを隔てる巻回隔壁鍔と、を有し、
前記第１巻回部には、前記主中脚部が配置される第１主貫通孔と、前記第１副中脚部が配置される第１副貫通孔と、が形成してあり、
前記第２巻回部には、前記主中脚部が配置される第２主貫通孔と、前記第２副中脚部が配置される第２副貫通孔が形成してあり、
前記第１主貫通孔と前記第２主貫通孔とは連通している請求項１～９のいずれかに記載のコイル装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、たとえばリーケージトランスとして好適に用いられるコイル装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
トランスの機能に加えてチョークコイルの機能を有する複合トランスとして、リーケージトランスが用いられている。リーケージトランスでは、リーケージがチョークコイルとしての機能を果たすため、チョークコイルの構造を省略でき、トランスの小型化に資するという利点がある。
【０００３】
特許文献１には、１次コイルの内側に２次コイルを配置した横型リーケージトランスと、１次コイルおよび２次コイルを同軸に巻回して上下に配置した縦型リーケージトランスが開示されている。
【０００４】
しかしながら、いずれのトランスにおいても、１次コイルと２次コイルとの間に一定の距離を設けなくてはリーケージを確保することができず、トランスの小型化が困難である。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－１５８９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、このような実状に鑑みてなされ、その目的は、リーケージを確保すると共に、小型化が可能なコイル装置を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係るコイル装置は、
ボビンと、
前記ボビンに巻回してある第１コイル部を有する第１ワイヤと、
前記ボビンに巻回してある第２コイル部を有する第２ワイヤと、
前記ボビンに取り付けられるコアと、を有するコイル装置であって、
前記コアは、
第１軸方向に延在するベース部と、
前記ベース部の前記第１軸方向の略中央に配置してある主中脚部と、
前記ベース部において前記主中脚部に対して前記第１軸方向の一方側に配置してある第１副中脚部と、
前記ベース部において前記第１軸方向の他方側に配置してある第２副中脚部と、を有し、前記主中脚部は、前記第１コイル部および前記第２コイル部の内側に配置してあり、
前記第１副中脚部は、前記第１コイル部の内側であって前記第２コイル部の外側に配置してあり、
前記第２副中脚部は、前記第２コイル部の内側であって前記第１コイル部の外側に配置してある。
【０００８】
このように構成することで、それぞれのコイル同士が近接していても、副中脚部を介して漏れ磁束が生じ、リーケージを確保することができ、コイル装置の小型化を実現することができる。また、このように構成することで、交流抵抗を抑え、銅損の増加を抑制することができる。
【０００９】
さらに、この構成によれば、１次コイルと２次コイルの巻数比の調節も容易である。たとえば、従来の横型リーケージトランスでは、それぞれのコイルの巻数比を１：１にし、インダクタンスをそろえると、小型のままリーケージを確保することが困難であったが、上述した構成によれば、それぞれのコイルの巻数比を１：１とし、さらに、それぞれのコイルのインダクタンスをそろえた場合であっても、リーケースを容易に確保することができる。
【００１０】
好ましくは、前記コアは、前記ベース部に配置してある第１外脚部および第２外脚部を有し、前記第１副中脚部は、前記第１外脚部と前記主中脚部との間に配置してあり、前記第２副中脚部は、前記第２外脚部と前記主中脚部との間に配置してあり、前記第１外脚部は、前記第１コイル部の外側に配置してあり、前記第２外脚部は、前記第２コイル部の外側に配置してある。このように構成することで、各コイル部が外脚部の間に収まり、コイル装置の小型化を実現することができる。
（【００１１】以降は省略されています）
