公開番号2025114221
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008781
出願日2024-01-24
発明の名称電池パック
出願人本田技研工業株式会社
代理人個人,個人,個人,個人
主分類H01M 50/213 20210101AFI20250729BHJP(基本的電気素子)
要約【課題】複数の電池セルの電気的な接続を容易にすることができる電池パックを提供する。

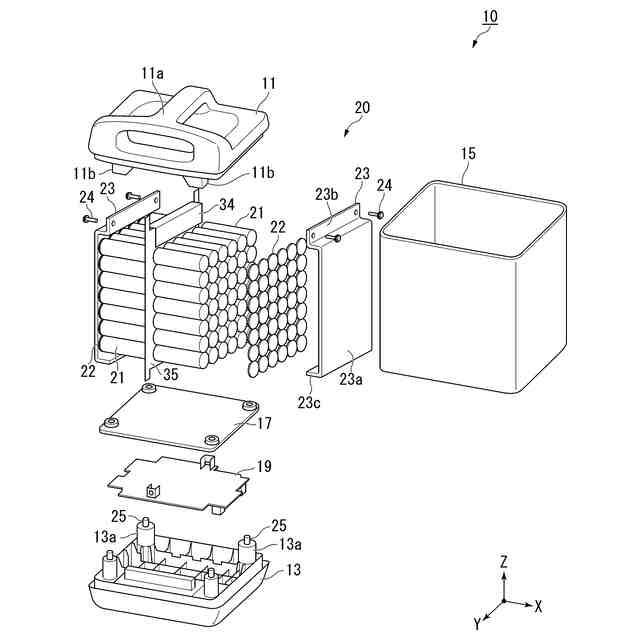

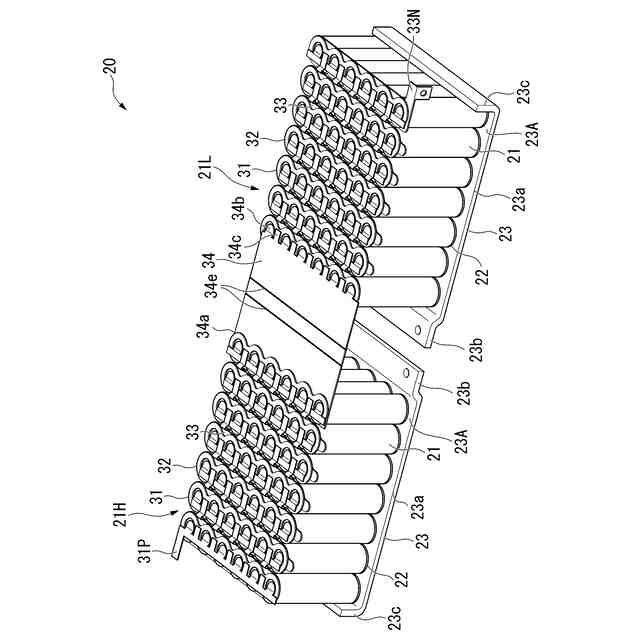

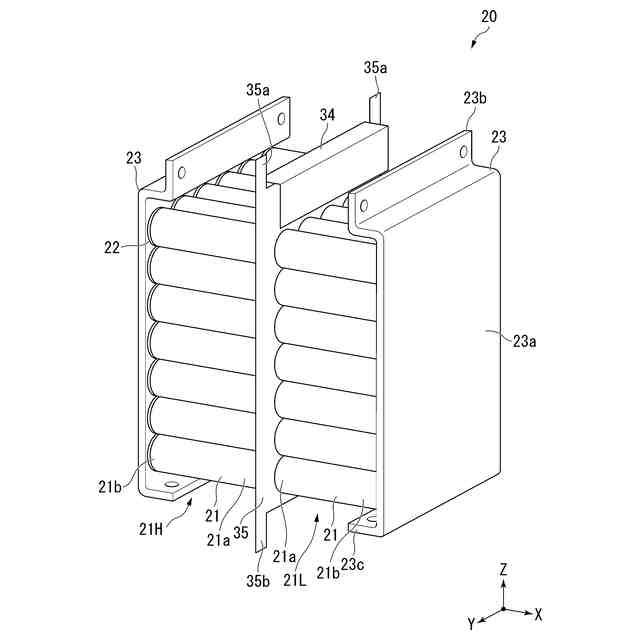

【解決手段】電池パックのセルユニット20は、複数のセル21を有する高電位側の電池組21H及び低電位側の電池組21Lを備える。セル21は、軸線方向での両端部である第1端部21a及び第2端部21bと、第1端部21a側に配置される正極端子及び負極端子とを備える。各電池組21H,21Lで複数のセル21は、第1端部21a及び第2端部21bの向きが揃えられて、各保持部材23の接着面23Aに沿って配置されるとともに、互いに電気的に接続される。高電位側の電池組21Hの複数のセル21の第1端部21aと、低電位側の電池組21Lの複数のセル21の第1端部21aとは、接続導電部材34の折り返しによって、軸線方向で互いに向かい合う位置に配置される。

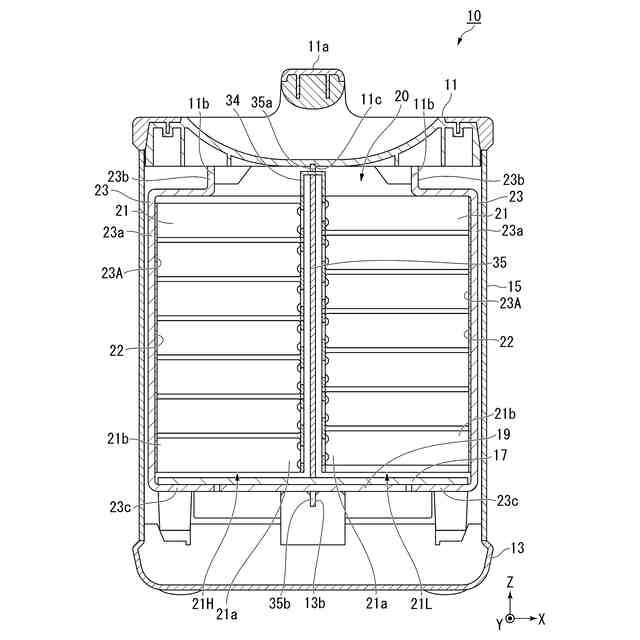

【選択図】図5
特許請求の範囲【請求項１】
複数の電池セルを備える第１電池組と、
複数の電池セルを備える第２電池組と
を備え、
前記電池セルは、
所定方向での両端部である第１端部及び第２端部と、
前記第１端部側に配置される正極端子及び負極端子と
を備え、
前記第１電池組及び前記第２電池組の各々で複数の前記電池セルは、前記第１端部及び前記第２端部の向きが揃えられて、所定の搭載面に沿って配置されるとともに、互いに電気的に接続され、
前記第１電池組の複数の前記電池セルの前記第１端部と、前記第２電池組の複数の前記電池セルの前記第１端部とは、前記所定方向で互いに向かい合う位置に配置される
電池パック。
続きを表示（約 410 文字）【請求項２】
前記第１電池組及び前記第２電池組の少なくともいずれか一方の各々での複数の前記電池セルの前記正極端子同士又は前記負極端子同士を接続する端子導電部材と、
前記端子導電部材と一体に形成されるとともに、前記第１電池組及び前記第２電池組を電気的に接続する電池組導電部材と
を備える
請求項１に記載の電池パック。
【請求項３】
前記電池組導電部材の一部は、相対的に曲げ剛性が小さい曲げ容易部である
請求項２に記載の電池パック。
【請求項４】
前記電池組導電部材の幅方向に沿った前記曲げ容易部の長手方向において、前記曲げ容易部の長さは相対的に前記電池組導電部材の幅の長さよりも小さい
請求項３に記載の電池パック。
【請求項５】
前記電池セルの外形は、円柱状である
請求項１から請求項４のいずれか１項に記載の電池パック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池パックに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する二次電池に関する研究開発が行われている。
従来、例えば、行列状に配列される複数のバッテリセルを有する２つのバッテリコアパックと、２つのバッテリコアパックを電気的に接続するバスバープレートとを備えるバッテリパックが知られている（例えば、特許文献１参照）。
【０００３】
図１２に示す従来技術のバッテリパック５０は、筐体５１内に収容される２つのバッテリコアパック６０及び制御ユニット７０を備える。筐体５１は、蓋型のトップケース５１ａ及びボトムケース５１ｂと、トップケース５１ａとボトムケース５１ｂとの間に配置される筒状の外殻ケース（図示略）とを備える。２つのバッテリコアパック６０は、第１パック６０ａ及び第２パック６０ｂからなる。
各バッテリコアパック６０は、複数のバッテリセル８０と、各バッテリセル８０を中心軸の軸方向の両側から保持する一対のセルホルダ８２（第１ホルダ８２ａ及び第２ホルダ８２ｂ）と、複数のバスバープレート８３と、複数の伝熱シート８４とを備える。各バッテリセル８０の外形は円柱状である。各バッテリセル８０は、中心軸の軸方向の両端部に正極端子８６及び負極端子８８を備える。
【０００４】
複数のバッテリセル８０は、正極及び負極の配置が同一である６個のバッテリセル８０を１組のセルセットとする７組のセルセットを構成する。７組のセルセットは、上下方向に沿って並んで配置されるとともに、上下方向で隣り合うセルセット同士での正極及び負極の配置が反転するように設定される。
複数のバスバープレート８３は、複数のバッテリセル８０の軸方向の両端に配置される。複数のバスバープレート８３は、上下方向に沿って正極及び負極の配置が交互に反転する７組のセルセットを上下方向に沿って順次に直列に接続する。複数のバスバープレート８３のうち、第１パック６０ａと第２パック６０ｂとを直列に接続するバスバープレート８３ａは、第１パック６０ａ及び第２パック６０ｂの各々の上端のセルセットを直列に接続する。第１パック６０ａの７組のセルセットと、第２パック６０ｂの７組のセルセットとは、複数のバスバープレート８３によって直列に接続された後に、制御ユニット７０を介して外部接続端子に接続される。
複数の伝熱シート８４は、複数のバッテリセル８０の軸方向の一端側で各バスバープレート８３と筐体５１の外殻ケースとを熱的に接続する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１６０９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、二次電池に関する技術においては、複数のバッテリセルとバスバープレート等の導電部材との電気的な接続構造が複雑になること及び接続長が増大することを抑制することが課題である。例えば、上記従来技術のバッテリパックは、各バッテリコアパックに、複数のバッテリセルの両端部で正極端子及び負極端子を接続するバスバープレートを備える。これにより、電気的な接続に煩雑な手間を要するとともに、接続長が長くなるという問題が生じる。
【０００７】
本願は上記課題の解決のため、複数の電池セルの電気的な接続を容易にすることの達成を目的としたものである。そして、延いてはエネルギー効率の改善に寄与するものである。
【課題を解決するための手段】
【０００８】
上記課題を解決して係る目的を達成するために、本発明は以下の態様を採用した。

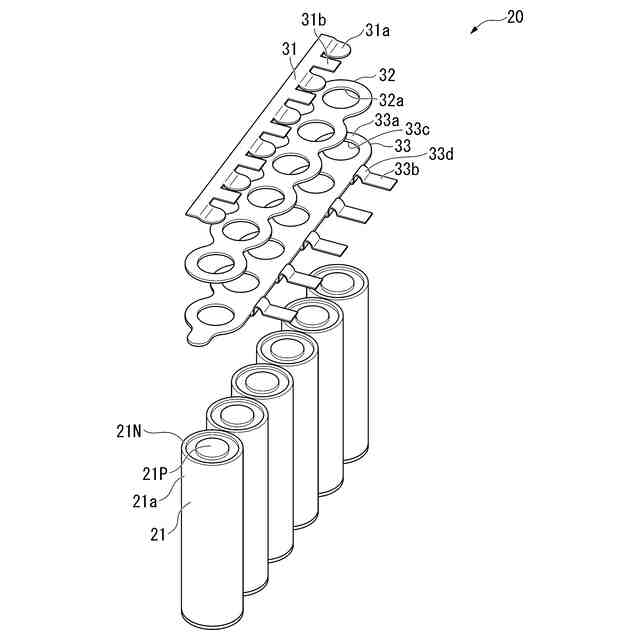

（１）：本発明の一態様に係る電池パックは、複数の電池セル（例えば、実施形態でのセル２１）を備える第１電池組（例えば、実施形態での高電位側の電池組２１Ｈ）と、複数の電池セル（例えば、実施形態でのセル２１）を備える第２電池組（例えば、実施形態での低電位側の電池組２１Ｌ）とを備え、前記電池セルは、所定方向（例えば、実施形態での軸線方向）での両端部である第１端部（例えば、実施形態での第１端部２１ａ）及び第２端部（例えば、実施形態での第２端部２１ｂ）と、前記第１端部側に配置される正極端子（例えば、実施形態での正極端子２１Ｐ）及び負極端子（例えば、実施形態での負極端子２１Ｎ）とを備え、前記第１電池組及び前記第２電池組の各々で複数の前記電池セルは、前記第１端部及び前記第２端部の向きが揃えられて、所定の搭載面（例えば、実施形態での接着面２３Ａ）に沿って配置されるとともに、互いに電気的に接続され、前記第１電池組の複数の前記電池セルの前記第１端部と、前記第２電池組の複数の前記電池セルの前記第１端部とは、前記所定方向で互いに向かい合う位置に配置される。
【０００９】

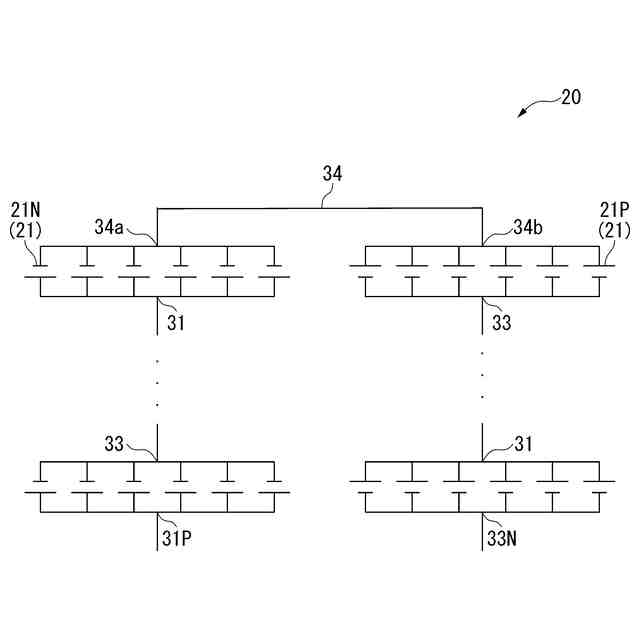

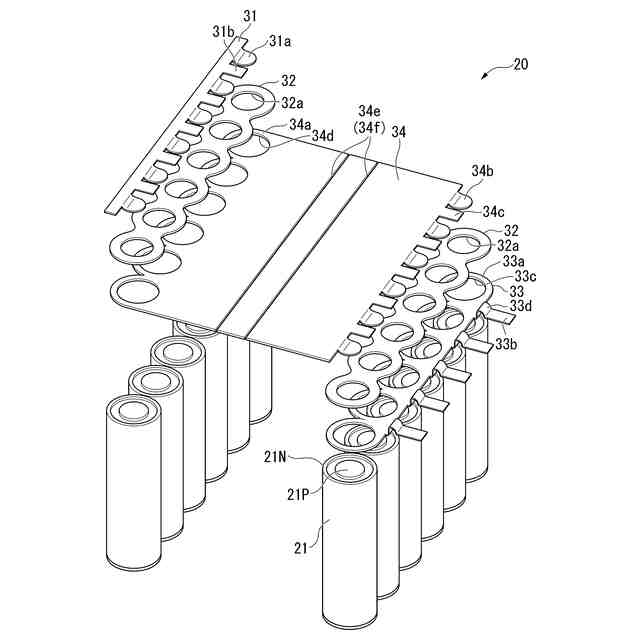

（２）：上記（１）に記載の電池パックは、前記第１電池組及び前記第２電池組の少なくともいずれか一方の各々での複数の前記電池セルの前記正極端子同士又は前記負極端子同士を接続する端子導電部材（例えば、実施形態での負極接続部３４ａ、正極接続部３４ｂ）と、前記端子導電部材と一体に形成されるとともに、前記第１電池組及び前記第２電池組を電気的に接続する電池組導電部材（例えば、実施形態での接続導電部材３４）とを備えてもよい。
【００１０】

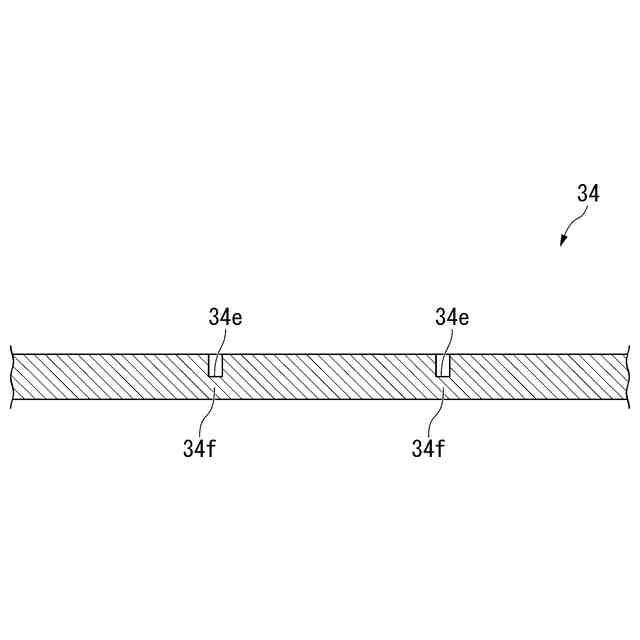

（３）：上記（２）に記載の電池パックでは、前記電池組導電部材の一部は、相対的に曲げ剛性が小さい曲げ容易部（例えば、実施形態での曲げ容易部３４ｆ）であってもよい。
（【００１１】以降は省略されています）
