特許ウォッチ

公開番号2025115548
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010055
出願日2024-01-26
発明の名称浴槽装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類A47K 3/00 20060101AFI20250731BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】振動ユニットを浴槽の外方側に設けた浴槽装置において、入浴者の身体に対してはっきりとした振動刺激を与えることができる浴槽装置を提供すること。
【解決手段】本発明は、桶部を有する浴槽と、前記桶部から外方に向かって延在すると共に前記桶部の内部に開口し、内部に水が充填可能である連通管と、前記連通管の外方側に設置される振動ユニットと、前記振動ユニットから延出し、前記桶部の内部に向かって前記連通管の少なくとも一部を通過するように延在する振動伝達部材と、を備え、前記振動伝達部材が前記連通管の内部で揺動することで前記桶部の水に振動を与えることを特徴とする浴槽装置である。

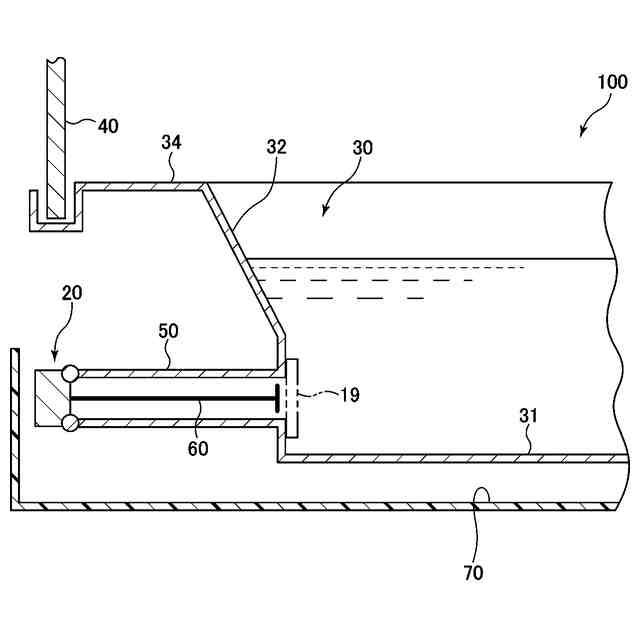

【選択図】図1
特許請求の範囲【請求項１】
桶部を有する浴槽と、

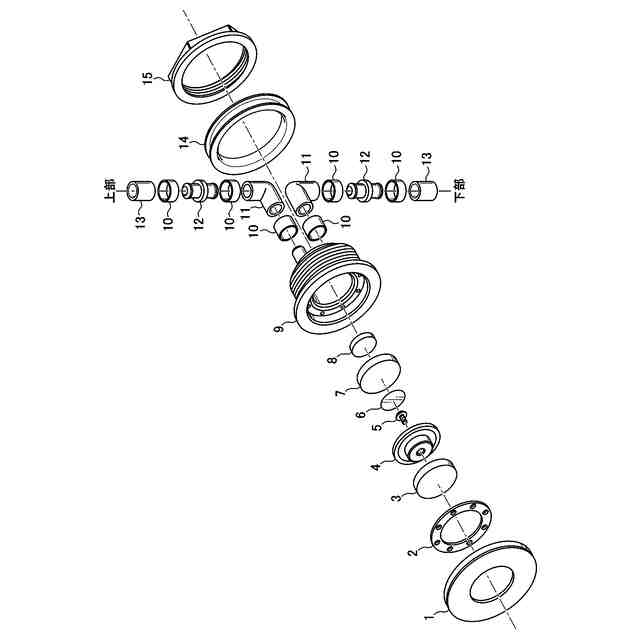

前記桶部から外方に向かって延在すると共に前記桶部の内部に開口し、内部に水が充填可能である連通管と、

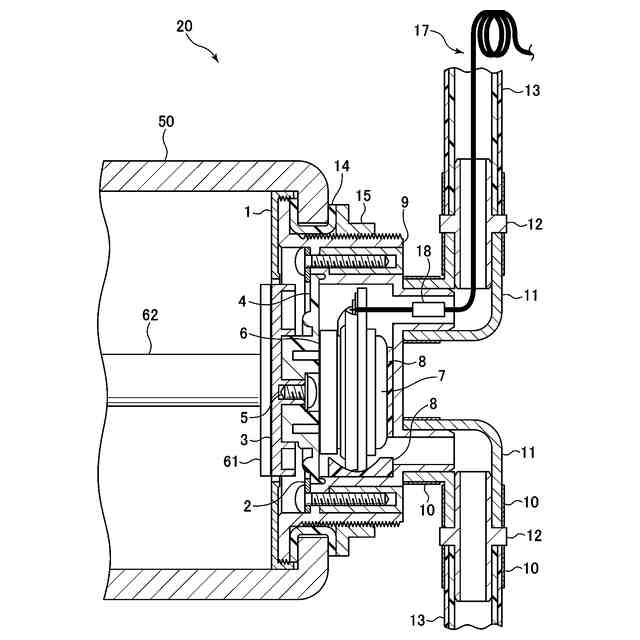

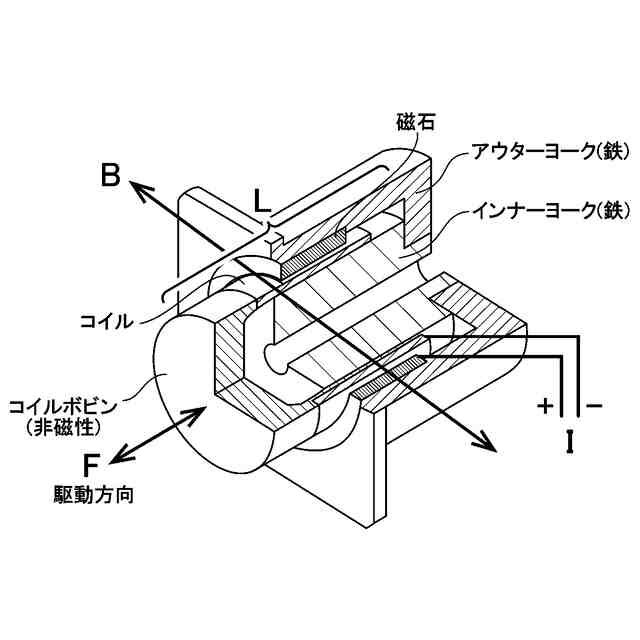

前記連通管の外方側に設置される振動ユニットと、
前記振動ユニットから延出し、前記桶部の内部に向かって前記連通管の少なくとも一部を通過するように延在する振動伝達部材と、
を備え、
前記振動伝達部材が前記連通管の内部で揺動することで前記桶部の水に振動を与える
ことを特徴とする浴槽装置。
続きを表示（約 380 文字）【請求項２】
前記連通管内または前記連通管の前記桶部の内部への開口部の近傍において、振動分散機構が設けられている
ことを特徴とする請求項１に記載の浴槽装置。
【請求項３】
前記振動分散機構は、孔を有する板状部材である
ことを特徴とする請求項１または２に記載の浴槽装置。
【請求項４】

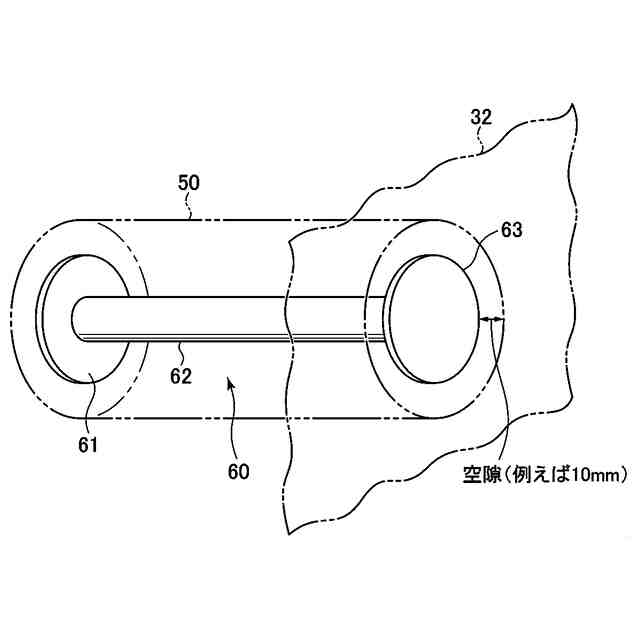

前記振動伝達部材は、前記連通管の前記桶部の内部への開口部の近傍にまで延在しており、
前記振動伝達部材の前記開口部側の端部は、羽部材として形成されており、
前記羽部材と前記開口部との間には、空隙が形成されている
ことを特徴とする請求項１または２に記載の浴槽装置。
【請求項５】
前記振動伝達部材は、前記開口部までは至っていない
ことを特徴とする請求項４に記載の浴槽装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、振動ユニットを備えた浴槽装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、入浴者に音楽や振動を体感してもらう浴槽音響装置が開示されている。より具体的には、特許文献１には、浴槽内の溜水域へ振動を放出させるための溜水域用発音器と、溜水域よりも上方の空間域へ音を放出させるための空間域用発音器と、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１２８９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本件発明者は、浴槽において振動を体感してもらう装置（振動ユニット）を設置する場合において、当該装置（振動ユニット）を浴槽の外方側（特には、桶部の壁面とリムとの接続縁より外方側）に配置すると、入浴者の身体に対してはっきりとした振動刺激を与えること困難な場合があることを知見した。
【０００５】
本発明は、このような知見に基づいて創案されたものである。本発明の目的は、振動ユニットを浴槽の外方側に設けた浴槽装置において、入浴者の身体に対してはっきりとした振動刺激を与えることができる浴槽装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、桶部を有する浴槽と、前記桶部から外方に向かって延在すると共に前記桶部の内部に開口し、内部に水が充填可能である連通管と、前記連通管の外方側に設置される振動ユニットと、前記振動ユニットから延出し、前記桶部の内部に向かって前記連通管の少なくとも一部を通過するように延在する振動伝達部材と、を備え、前記振動伝達部材が前記連通管の内部で揺動することで前記桶部の水に振動を与えることを特徴とする浴槽装置である。
【０００７】
本発明によれば、振動ユニットから延出して桶部の内部に向かって連通管の少なくとも一部を通過するように延在する振動伝達部材によって（場合によっては連通管内に溜められる水を介して）桶部内に溜められる水に振動を与えることができるため、入浴者の身体に対してはっきりとした振動刺激を与えることができる。
【０００８】
本発明において、前記連通管内または前記連通管の前記桶部の内部への開口部の近傍において、振動分散機構が設けられていることが好ましい。
【０００９】
これによれば、振動ユニットによって生成される振動が効果的に分散され、入浴者の振動感覚（体感）にとってより好適な振動伝播状態とすることができる。
【００１０】
この場合、例えば、前記振動分散機構は、孔を有する板状部材である。
（【００１１】以降は省略されています）
