特許ウォッチ

公開番号2025136982
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035935
出願日2024-03-08
発明の名称水栓装置
出願人TOTO株式会社
代理人弁理士法人酒井国際特許事務所
主分類E03C 1/044 20060101AFI20250911BHJP(上水;下水)
要約【課題】弁を正確に調整すること。

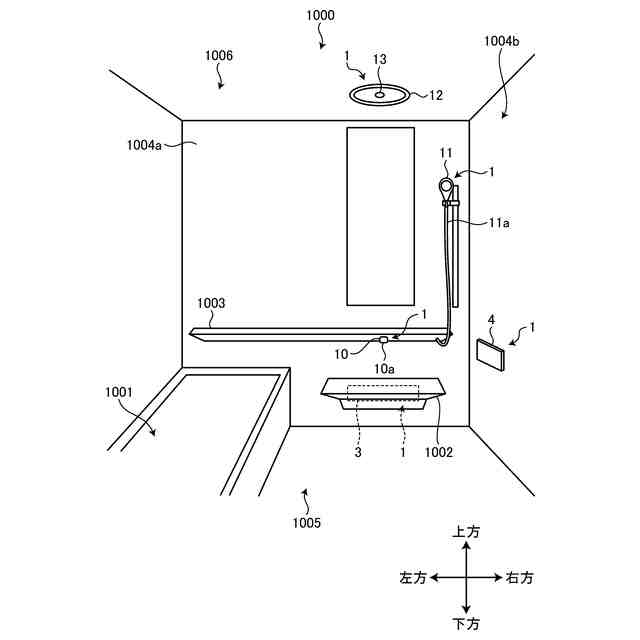

【解決手段】実施形態に係る水栓装置は、吐水部から吐水される湯水を調整する調整弁と、調整弁を駆動させるモータと、モータの駆動を制御することで、調整弁の駆動位置を制御する制御装置と、使用者による湯水の調整操作を受け付け、調整操作に応じた操作信号を制御装置に送信する操作部とを備える。制御装置は、モータを反転駆動させる場合、調整操作に応じて設定されるモータの基本駆動量に、補正駆動量を加算した駆動量によってモータを駆動する。制御装置は、補正駆動量を計測し、更新する補正量調整機能を有する。

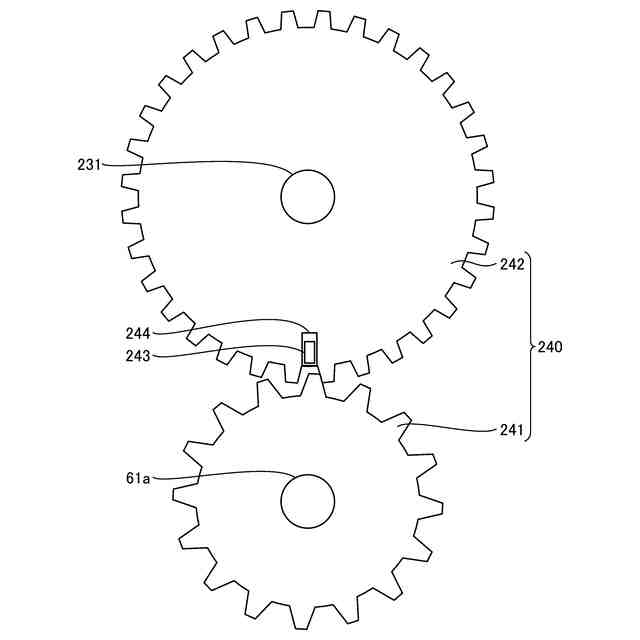

【選択図】図9
特許請求の範囲【請求項１】

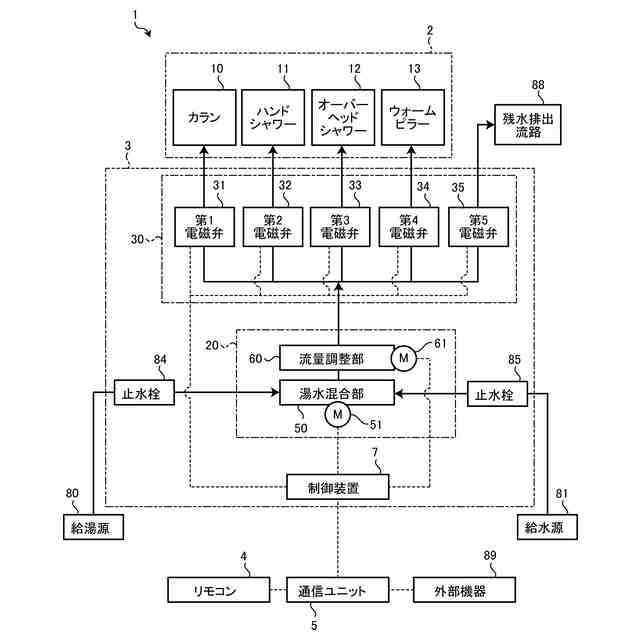

吐水部から吐水される湯水を調整する調整弁と、
前記調整弁を駆動させるモータと、
前記モータの駆動を制御することで、前記調整弁の駆動位置を制御する制御装置と、

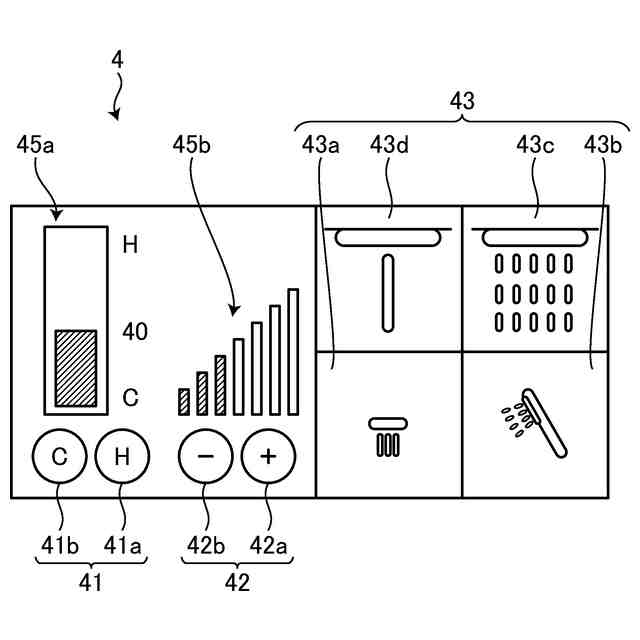

使用者による湯水の調整操作を受け付け、前記調整操作に応じた操作信号を前記制御装置に送信する操作部と
を備え、
前記制御装置は、
前記モータを反転駆動させる場合、前記調整操作に応じて設定される前記モータの基本駆動量に、補正駆動量を加算した駆動量によって前記モータを駆動し、
前記補正駆動量を計測し、更新する補正量調整機能を有する、水栓装置。
続きを表示（約 840 文字）【請求項２】
前記調整弁は、湯水の流量を調整する流調弁であり、
前記制御装置は、
前記モータを原点位置に駆動させる原点だし機能を有し、
前記原点だし機能を実行する場合に、前記補正量調整機能を実行する、請求項１に記載の水栓装置。
【請求項３】

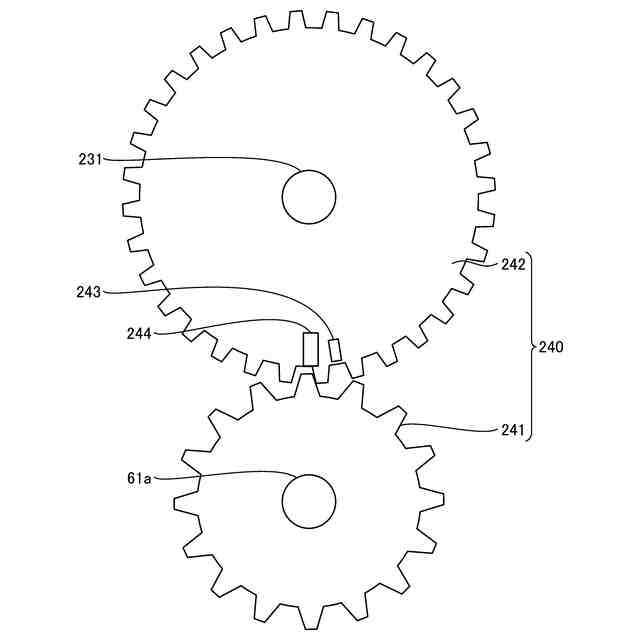

前記モータの回動軸に接続され、前記モータの回動軸と共に回動する第１ギアと、前記流調弁に接続され、前記流調弁と共に回動し、前記第１ギアに噛み合う第２ギアとを有し、前記モータによって発生した回転を、前記調整弁に伝達する伝達機構と、
前記第２ギアに設けられた磁石が所定位置にあることを検出するセンサと
を備え、
前記補正駆動量は、前記第１ギアと前記第２ギアとのバックラッシュ量に対応する駆動量であり、
前記制御装置は、前記センサによって前記磁石が前記所定位置にあることが検出された場合に、前記第１ギアを反転駆動させて、前記センサの検出結果が変化する前記モータの駆動量を前記補正駆動量として計測し、更新する、請求項２に記載の水栓装置。
【請求項４】
前記モータはステッピングモータであり、
前記制御装置は、前記モータを駆動する場合には前記モータに通電し、かつ、前記モータを駆動させない待機状態である場合には前記モータに通電しない、請求項１に記載の水栓装置。
【請求項５】
前記制御装置は、前記モータを微小駆動させて前記モータの調整機能を実行する場合には、前記モータの通電を維持する、請求項４に記載の水栓装置。
【請求項６】
前記調整弁は、
湯水の温度を調整する温調弁を含み、
前記制御装置は、
前記温調弁を駆動させるモータの駆動位置を、湯水の温度に対して調整するキャリブレーション機能を有し、
前記キャリブレーション機能の実行中、前記モータの通電を維持する、請求項４に記載の水栓装置。

発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、水栓装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、モータによって弁の開度を調整し、流量を調整可能な水栓装置が知られている（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－７８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
モータの駆動方向、すなわち、モータの回転方向が逆転する反転駆動時には、モータから弁までの経路において、動力が伝達されない不感領域が生じることがある。たとえば、モータから弁までの経路において、ギアが設けられた場合、バックラッシュによって、モータの回転が、弁に伝達されないことがある。
【０００５】
そのため、従来技術では、モータが反転駆動する場合には、弁が正確に調整されないおそれがある。
【０００６】
実施形態の一態様は、弁を正確に調整する水栓装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
実施形態の一態様に係る水栓装置は、吐水部から吐水される湯水を調整する調整弁と、調整弁を駆動させるモータと、モータの駆動を制御することで、調整弁の駆動位置を制御する制御装置と、使用者による湯水の調整操作を受け付け、調整操作に応じた操作信号を制御装置に送信する操作部とを備える。制御装置は、モータを反転駆動させる場合、調整操作に応じて設定されるモータの基本駆動量に、補正駆動量を加算した駆動量によってモータを駆動する。制御装置は、補正駆動量を計測し、更新する補正量調整機能を有する。
【０００８】
これにより、水栓装置は、モータが反転駆動する場合に、補正駆動量を加算した駆動量によってモータを駆動させることができ、調整弁の駆動位置を正確に調整することができる。また、水栓装置は、補正駆動量を更新することができ、更新した補正駆動量に基づいて、モータを駆動することで、調整弁の駆動位置を正確に調整することができる。
【０００９】
また、調整弁は、湯水の流量を調整する流調弁である。制御装置は、モータを原点位置に駆動させる原点だし機能を有し、原点だし機能を実行する場合に、補正量調整機能を実行する。
【００１０】
これにより、水栓装置は、湯水の流量を正確に調整することができる。また、水栓装置は、一定期間毎に必要となる原点だし機能の実行と同時に、補正駆動量を更新することで、通常動作の中でタイムリーに補正駆動量を正確に計測し、更新することができる。
（【００１１】以降は省略されています）
