公開番号2025115551
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010058
出願日2024-01-26
発明の名称浴槽装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類A47K 3/02 20060101AFI20250731BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】振動ユニットを備えた浴槽装置において、断熱材の内側に熱が籠もることを防止できる浴槽装置を提供すること。
【解決手段】本発明は、桶部を有する浴槽と、前記桶部に設置され、前記桶部内に溜められる水に振動を与える振動ユニットと、前記桶部の周囲を包囲する断熱材と、を備え、前記振動ユニットは、前記水に対して直接的または間接的に自身が振動することによって前記水に振動を与える振動要素と、前記浴槽に固定され前記振動要素を振動可能に支持する支持部材と、を有すると共に、前記支持部材の少なくとも一部が前記断熱材の外側に位置するように前記断熱材を貫通していることを特徴とする浴槽装置である。

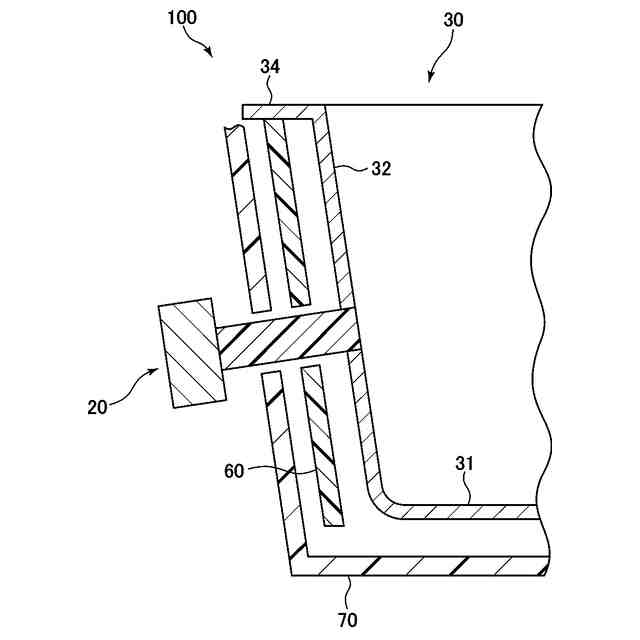

【選択図】図2
特許請求の範囲【請求項１】
桶部を有する浴槽と、
前記桶部に設置され、前記桶部内に溜められる水に振動を与える振動ユニットと、
前記桶部の周囲を包囲する断熱材と、
を備え、
前記振動ユニットは、前記水に対して直接的または間接的に自身が振動することによって前記水に振動を与える振動要素と、前記浴槽に固定され前記振動要素を振動可能に支持する支持部材と、を有すると共に、前記支持部材の少なくとも一部が前記断熱材の外側に位置するように前記断熱材を貫通している
ことを特徴とする浴槽装置。
続きを表示（約 230 文字）【請求項２】

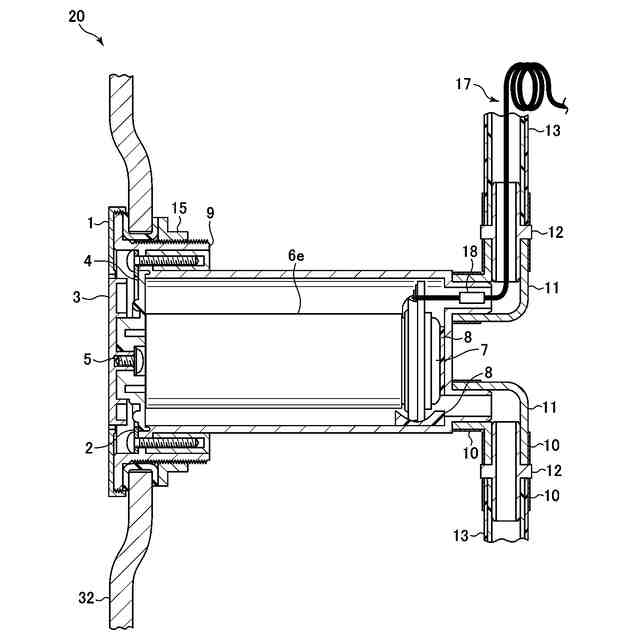

前記振動要素は、前記断熱材の外側に配置された前記支持部材の前記少なくとも一部によって振動可能に支持されると共に、前記桶部の壁面の開口部にまで延在している
ことを特徴とする請求項１に記載の浴槽装置。
【請求項３】
前記振動要素は、前記断熱材の外側に配置された前記支持部材の前記少なくとも一部によって振動可能に支持されると共に、前記桶部の壁面に接続されている
ことを特徴とする請求項１に記載の浴槽装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、振動ユニットを備えた浴槽装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、入浴者に音楽や振動を体感してもらう浴槽音響装置が開示されている。より具体的には、特許文献１には、浴槽内の溜水域へ振動を放出させるための溜水域用発音器と、溜水域よりも上方の空間域へ音を放出させるための空間域用発音器と、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１２８９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般に、浴槽の桶部は、保温性を良くするために、断熱材によって外側を包囲されている。しかしながら、本件発明者は、そのような浴槽において振動を体感してもらう装置（振動ユニット）を設置する場合には、当該装置（振動ユニット）が発生する熱が断熱材の内側に籠もって、当該装置（振動ユニット）の不所望の動作不良を引き起こし得ることを知見した。
【０００５】
本発明は、このような知見に基づいて創案されたものである。本発明の目的は、振動ユニットを備えた浴槽装置において、断熱材の内側に熱が籠もることを防止できる浴槽装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、桶部を有する浴槽と、前記桶部に設置され、前記桶部内に溜められる水に振動を与える振動ユニットと、前記桶部の周囲を包囲する断熱材と、を備え、前記振動ユニットは、前記水に対して直接的または間接的に自身が振動することによって前記水に振動を与える振動要素と、前記浴槽に固定され前記振動要素を振動可能に支持する支持部材と、を有すると共に、前記支持部材の少なくとも一部が前記断熱材の外側に位置するように前記断熱材を貫通していることを特徴とする浴槽装置である。
【０００７】
本発明によれば、振動ユニットが断熱材を貫通して、支持部材の少なくとも一部が断熱材の外側に位置していることにより、振動ユニットが発生する熱が断熱材の内側に籠もることが効果的に防止される。
【０００８】
本発明において、前記振動要素は、前記断熱材の外側に配置された前記支持部材の前記少なくとも一部によって振動可能に支持されると共に、前記桶部の壁面の開口部にまで延在していることが好ましい。
【０００９】
これによれば、桶部の壁面の内側に溜められる水に対して、十分な振動を直接的に伝えることができる。
【００１０】
あるいは、本発明において、前記振動要素は、前記断熱材の外側に配置された前記支持部材の前記少なくとも一部によって振動可能に支持されると共に、前記桶部の壁面に接続されていることが好ましい。
（【００１１】以降は省略されています）
