公開番号2025115638
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010202
出願日2024-01-26
発明の名称空調用ドレンホース
出願人オーケー器材株式会社
代理人個人
主分類F24F 13/22 20060101AFI20250731BHJP(加熱;レンジ;換気)
要約【課題】室内機のドレン管と空調用ドレンホースの接続部との接続に関する作業性を向上できる空調用ドレンホースを提供する。
【解決手段】空調用ドレンホースは、空気調和機の室内機に設けられるドレン管から排出されるドレン水が流れるホース部11と、ドレン管とホース部とを接続するようにホース部11の端部12に設けられる接続部20と、を備える。接続部20は、ドレン管に接続される接続管30と、接続管30がドレン管に接続されるときに、接続管30の先端をドレン管に誘導するガイド部40と、を有する。ガイド部40は、接続管30の根元から接続管30の先端に向かう方向において、接続管30の先端から離れた位置に配置される第1凹部50を有する。接続管30の軸心に沿う方向から見て、第1凹部50の側面は、接続管30の軸心から接続管30よりも外側に位置する。

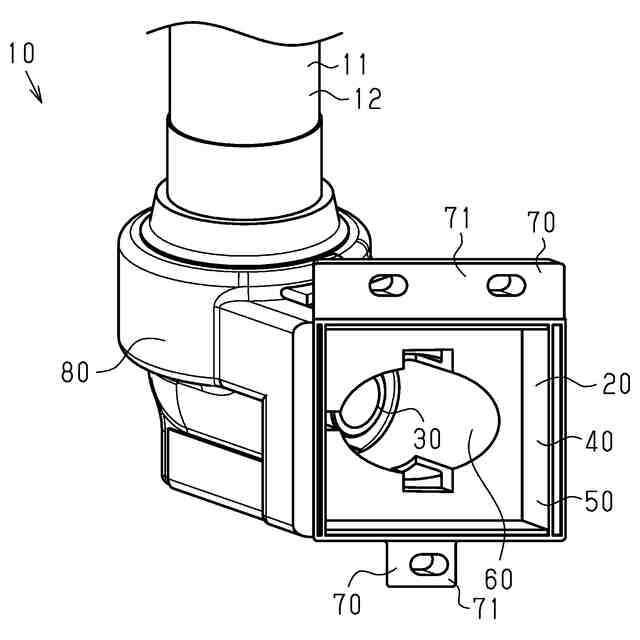

【選択図】図4
特許請求の範囲【請求項１】
空気調和機の室内機（１）に設けられるドレン管（５）から排出されるドレン水が流れるホース部（１１）と、前記ドレン管（５）と前記ホース部（１１）とを接続するように前記ホース部（１１）の端部（１２）に設けられる接続部（２０）と、を備える空調用ドレンホース（１０）であって、
前記接続部（２０）は、
前記ドレン管（５）に接続される接続管（３０）と、
前記接続管（３０）が前記ドレン管（５）に接続されるときに、前記接続管（３０）の先端（３３）を前記ドレン管（５）に誘導するガイド部（４０）と、を有し、
前記ガイド部（４０）は、前記接続管（３０）の根元（３２）から前記接続管（３０）の先端（３３）に向かう方向において、前記接続管（３０）の先端（３３）から離れた位置に配置される第１凹部（５０）を有し、
前記接続管（３０）の軸心（３０Ａ）に沿う方向から見て、前記第１凹部（５０）の第１側面（５２）は、前記接続管（３０）の軸心（３０Ａ）から前記接続管（３０）よりも外側に位置する、
空調用ドレンホース。
続きを表示（約 1,000 文字）【請求項２】
前記第１側面（５２）は、前記接続管（３０）の軸心（３０Ａ）に沿う方向において前記接続管（３０）から遠くに離れるにつれて広がるように構成される、
請求項１に記載の空調用ドレンホース。
【請求項３】
前記第１凹部（５０）の第１底面（５１）は、前記接続管（３０）の軸心（３０Ａ）に対して傾いている、
請求項１に記載の空調用ドレンホース。
【請求項４】

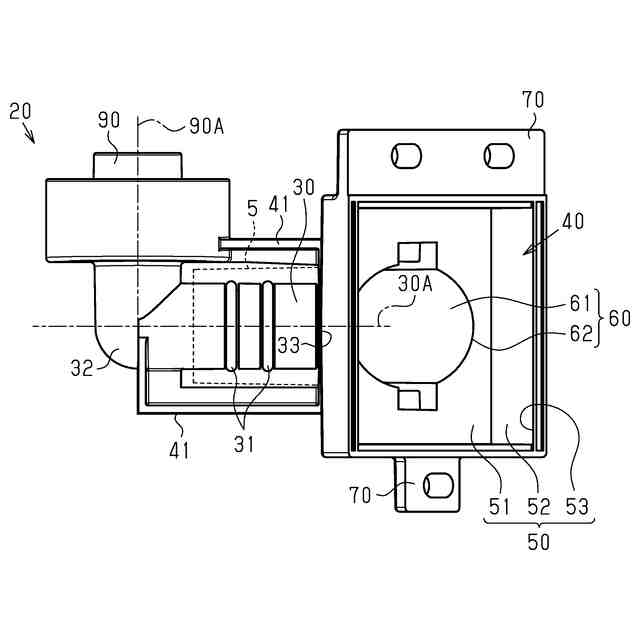

前記ガイド部（４０）は、前記接続管（３０）の軸心（３０Ａ）に沿う方向において前記第１凹部（５０）と前記接続管（３０）との間に設けられ、かつ、前記接続管（３０）の先端（３３）を前記ドレン管（５）に誘導する第２凹部（６０）をさらに有し、
前記第２凹部（６０）は、前記第２凹部（６０）の軸心（６０Ａ）が前記接続管（３０）の軸心（３０Ａ）と一致する筒状に構成される、
請求項１に記載の空調用ドレンホース。
【請求項５】
前記第２凹部（６０）は、前記第２凹部（６０）の第２開口部（６２）を前記ドレン管（５）が挿通するように構成される、
請求項４に記載の空調用ドレンホース。
【請求項６】

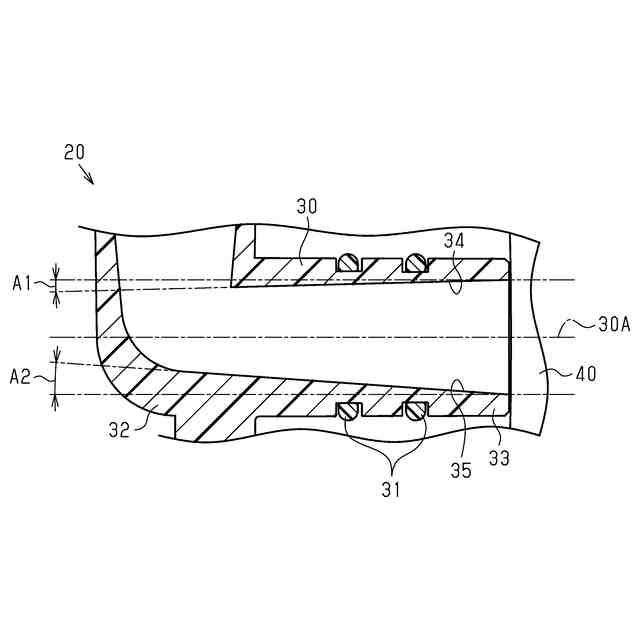

前記接続管（３０）は、前記ドレン管（５）の内側に挿入される、
請求項１に記載の空調用ドレンホース。
【請求項７】
前記接続部（２０）は、前記接続管（３０）の外周に配置されるシール部（３１）を有する、
請求項６に記載の空調用ドレンホース。
【請求項８】
前記接続部（２０）は、前記室内機（１）のハウジング（４）に取り付けられる取付部（７０）をさらに有し、
前記取付部（７０）は、前記ガイド部（４０）に設けられる、
請求項１に記載の空調用ドレンホース。
【請求項９】

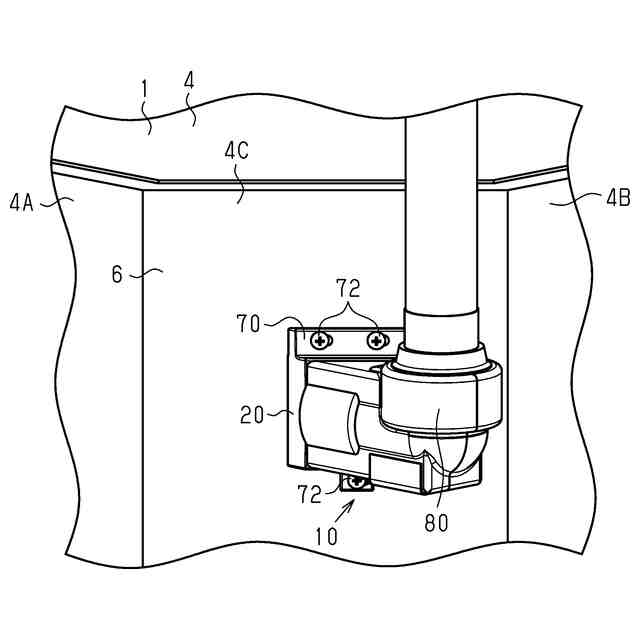

前記取付部（７０）は、前記ハウジング（４）へ取り外し可能な固定具（７２）によって前記ハウジング（４）に取り付けられる、
請求項８に記載の空調用ドレンホース。
【請求項１０】
前記ハウジング（４）は、前記取付部（７０）が取り付けられる被取付面（６）を有し、
前記被取付面（６）は、前記ドレン管（５）の軸心（５Ａ）に対して傾き、
前記取付部（７０）は、前記被取付面（６）に接するように前記接続管（３０）の軸心（３０Ａ）に対して傾く取付面（７１）を含む、
請求項８に記載の空調用ドレンホース。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、空調用ドレンホースに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

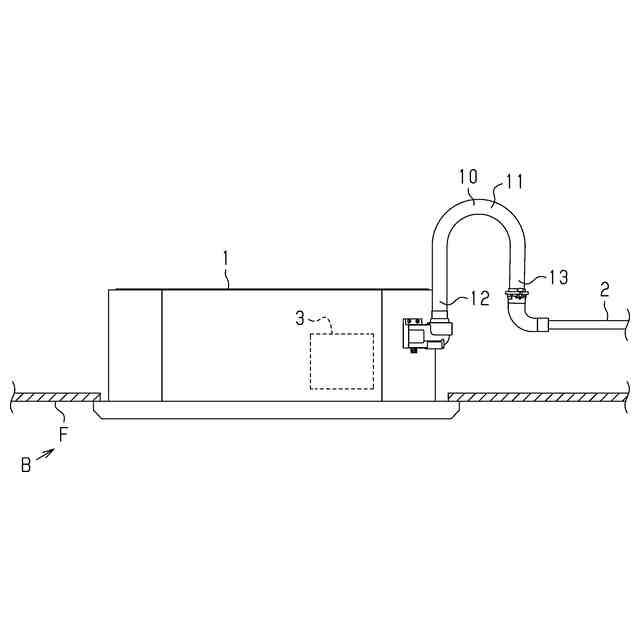

空気調和機の室内機に接続される空調用ドレンホースが知られている。空調用ドレンホースは、室内機のドレン管に接続される。特許文献１には、この種の空調用ドレンホースの一例が開示される（特許文献１では接続ホース）。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１４２１１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、室内機のドレン管に空調用ドレンホースの接続部を接続する作業では、接続部をドレン管に接続しにくい場合がある。例えば、天井裏に室内機が設置されている場合、接続部とドレン管とを直接目視できないため、接続部をドレン管に接続しにくい。
【０００５】
空気調和機の設置において、室内機のドレン管と空調用ドレンホースの接続部との接続に関する作業性が向上することが望ましい。
【課題を解決するための手段】
【０００６】
この課題を解決する第１観点の空調用ドレンホースは、空気調和機の室内機に設けられるドレン管から排出されるドレン水が流れるホース部と、前記ドレン管と前記ホース部とを接続するように前記ホース部の端部に設けられる接続部と、を備える空調用ドレンホースであって、前記接続部は、前記ドレン管に接続される接続管と、前記接続管が前記ドレン管に接続されるときに、前記接続管の先端を前記ドレン管に誘導するガイド部と、を有し、前記ガイド部は、前記接続管の根元から前記接続管の先端に向かう方向において、前記接続管の先端から離れた位置に配置される第１凹部を有し、前記接続管の軸心に沿う方向から見て、前記第１凹部の第１側面は、前記接続管の軸心から前記接続管よりも外側に位置する。
【０００７】
この構成によれば、第１凹部が接続管の根元から接続管の先端に向かう方向において、接続管の先端から離れるように配置されるため、接続管がドレン管に接続される前に、第１凹部の第１側面がドレン管の先端に当たる。接続管の軸心に沿う方向から見て第１凹部の第１側面が接続管よりも外側に位置するため、作業者はドレン管の先端が第１凹部の第１側面に当たることによって、ドレン管と接続部との位置関係を把握できる。このようにしてガイド部によって接続管の先端がドレン管に誘導されるため、接続管がドレン管に接続しやすい。したがって、室内機のドレン管と空調用ドレンホースの接続部との接続に関する作業性を向上できる。
【０００８】
第２観点の空調用ドレンホースは、第１観点の空調用ドレンホースにおいて、前記第１側面は、前記接続管の軸心に沿う方向において前記接続管から遠くに離れるにつれて広がるように構成される。
【０００９】
この構成によれば、接続管から遠くに離れるにつれて第１凹部の第１側面が広がるため、第１側面が形成する開口部によって接続管の先端をドレン管に誘導できる。
【００１０】
第３観点の空調用ドレンホースは、第１または第２観点の空調用ドレンホースにおいて、前記第１凹部の第１底面は、前記接続管の軸心に対して傾いている。
（【００１１】以降は省略されています）
