公開番号2025115645
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010209
出願日2024-01-26
発明の名称ころ軸受
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類F16C 33/36 20060101AFI20250731BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】はくり寿命延長と軸受を機械に組み付ける際の傷発生を抑制できる、ころ軸受を提供する。
【解決手段】内輪及び外輪の硬さに対するころの硬さの比は、1以上であり、複数のころはそれぞれ、転動面と軸方向一方側端面との間に形成された一方側面取り部と、転動面と軸方向他方側端面との間に形成された他方側面取り部と、を有し、転動面と一方側面取り部との第一接続部において、転動面と一方側面取り部とがなす角度を、第一角度θ1としたとき、15°≦θ1≦40°であり、転動面と他方側面取り部との第二接続部において、転動面と他方側面取り部とがなす角度を、第二角度θ2としたとき、15°≦θ2≦40°である。
【選択図】図5
特許請求の範囲【請求項１】
外周面に内輪軌道面を有する内輪と、
内周面に外輪軌道面を有する外輪と、
前記内輪軌道面と前記外輪軌道面との間に転動自在に設けられた複数のころと、
を備えた、ころ軸受であって、
前記内輪及び前記外輪の硬さに対する前記ころの硬さの比は、１以上であり、
前記複数のころはそれぞれ、転動面と軸方向一方側端面との間に形成された一方側面取り部と、前記転動面と軸方向他方側端面との間に形成された他方側面取り部と、を有し、

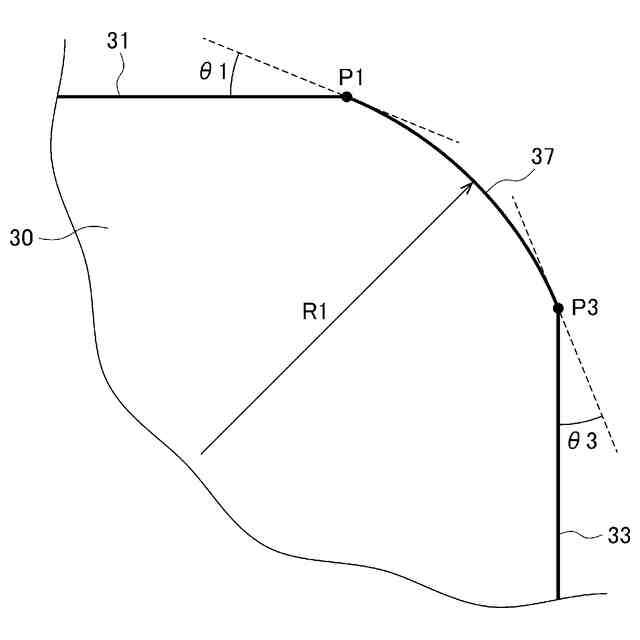

前記転動面と前記一方側面取り部との第一接続部において、前記転動面と前記一方側面取り部とがなす角度を、第一角度θ１としたとき、１５°≦θ１≦４０°であり、

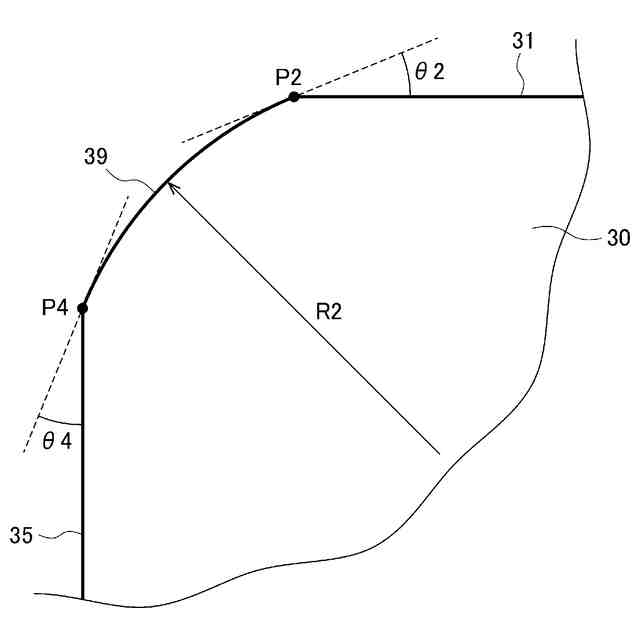

前記転動面と前記他方側面取り部との第二接続部において、前記転動面と前記他方側面取り部とがなす角度を、第二角度θ２としたとき、１５°≦θ２≦４０°である、
ころ軸受。
続きを表示（約 740 文字）【請求項２】
前記軸方向一方側端面と前記一方側面取り部との第三接続部において、前記軸方向一方側端面と前記一方側面取り部とがなす角度を、第三角度θ３としたとき、１５°≦θ３≦４０°であり、
前記軸方向他方側端面と前記他方側面取り部との第四接続部において、前記軸方向他方側端面と前記他方側面取り部とがなす角度を、第四角度θ４としたとき、１５°≦θ４≦４０°である、
請求項１に記載のころ軸受。
【請求項３】
前記一方側面取り部の断面形状は、単一円弧形状であり、
前記他方側面取り部の断面形状は、単一円弧形状である、
請求項１又は２に記載のころ軸受。
【請求項４】

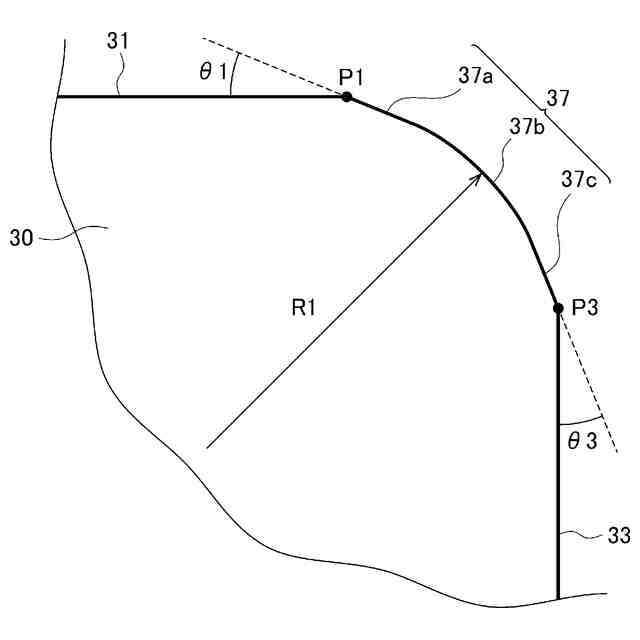

前記一方側面取り部の断面形状は、
前記転動面との第一接続部に接続し、軸方向一方側に向かうにしたがって前記ころの軸芯に向かって傾斜する第一テーパ部と、
前記第一テーパ部と接続する、単一円弧形状の第一円弧部と、
前記第一円弧部と接続し、軸方向一方側に向かうにしたがって前記ころの軸芯に向かって傾斜し、前記軸方向一方側端面との第三接続部と接続する第二テーパ部と、
を含み、

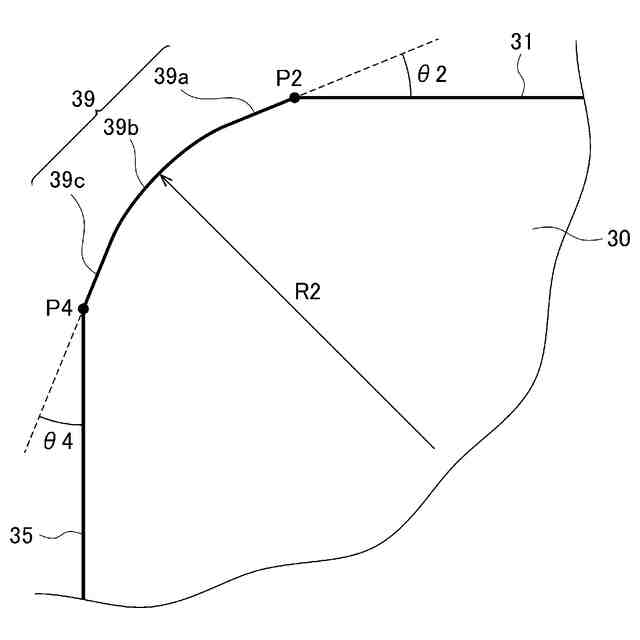

前記他方側面取り部の断面形状は、
前記転動面との第二接続部に接続し、軸方向他方側に向かうにしたがって前記ころの軸芯に向かって傾斜する第三テーパ部と、
前記第三テーパ部と接続する、単一円弧形状の第二円弧部と、
前記第二円弧部と接続し、軸方向他方側に向かうにしたがって前記ころの軸芯に向かって傾斜し、前記軸方向他方側端面との第四接続部と接続する第四テーパ部と、
を含む、
請求項１又は２に記載のころ軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ころ軸受に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ころ軸受は、転がり軸受の中でも大きな荷重を支持することに適しており、様々な回転機械に使用される。そのため、ころ軸受は大きな荷重を支持した際の寿命が長いことが期待されている。出願人は、後述するように、ころの硬さを軌道輪よりも高くすることで軌道面の転がり疲れ寿命（以下「はくり寿命」と呼ぶことがある）を延長できることを見出した。
【０００３】
ころ軸受の主な種類としては、棒状ころ軸受や針状ころ軸受等の円筒ころ軸受や、円すいころ軸受、自動調心ころ軸受がある。特許文献１には円筒ころ軸受の一例が開示されており、特許文献２には円すいころ軸受の一例が開示されている。円筒ころ軸受と円すいころ軸受は分離型軸受と称されるものである。分離型軸受は外輪側と内輪側に分離でき、通常は一方が組立て体となる。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－２５１３２３号公報
特開２００７－２１１８３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

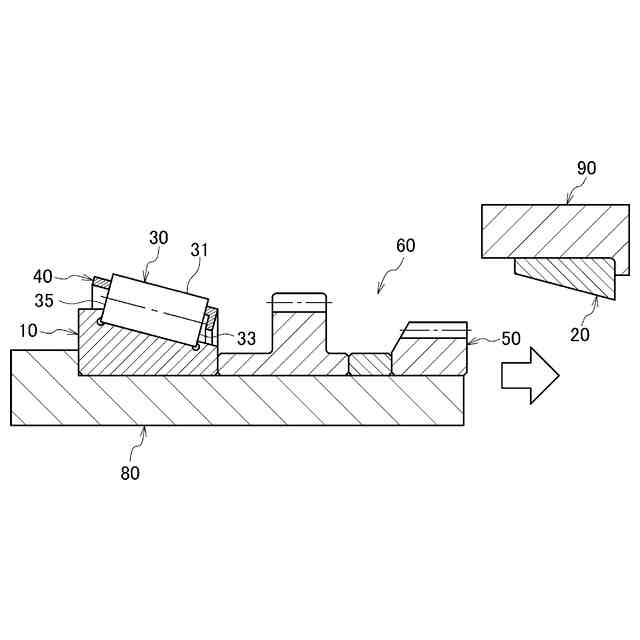

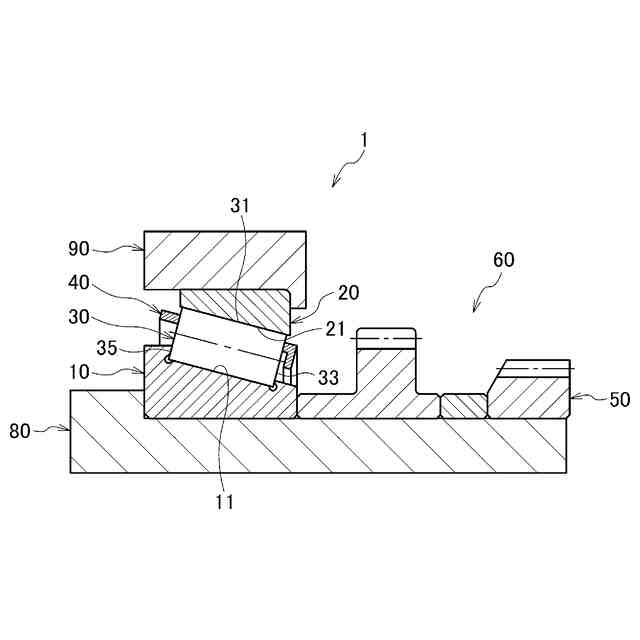

図１は、円すいころ軸受１がシャフト８０及びハウジング９０に取り付けられた状態を示す断面図である。図２は、円すいころ軸受１をシャフト８０及びハウジング９０に取り付ける工程を説明するための図である。図１及び図２を参照し、円すいころ軸受１の組立方法を説明する。
【０００６】
円すいころ軸受１は、外周面に内輪軌道面１１を有する内輪１０と、内周面に外輪軌道面２１を有する外輪２０と、内輪軌道面１１と外輪軌道面２１との間に転動自在に設けられた複数のころ３０と、複数のころ３０を転動自在に保持する保持器４０と、を備える。
【０００７】
円すいころ軸受１の場合、外輪２０と、内輪１０ところ３０と保持器４０とからなる内輪組立て体と、に分離できる。これらが機械に取り付けられる際、外輪２０はハウジング９０に取り付けられ。内輪組立て体は、シャフト８０に取り付けられ、シャフト８０には、内輪１０を固定するナット等からなる固定部材５０が取り付けられる。図２に示すように、シャフト８０に内輪組立て体と固定部材５０が取り付けられることによって、シャフト組立て体６０が構成される。このシャフト組立て体６０が、ハウジング９０に挿入されることで、機械として組立てられる。
【０００８】

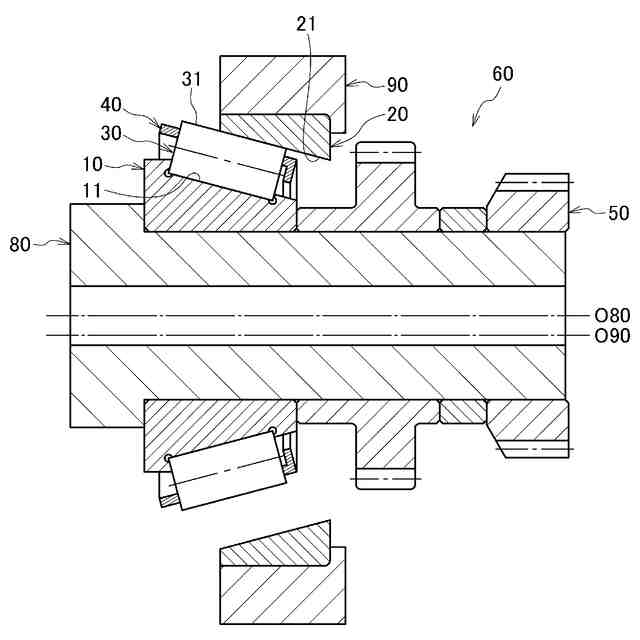

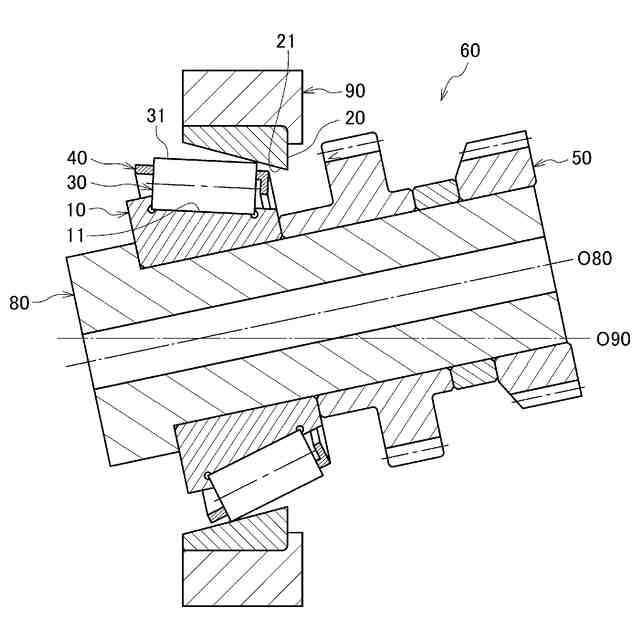

図３は、ハウジング９０の軸芯Ｏ９０に対してシャフト８０の軸芯Ｏ８０がずれた状態を示す図である。図４は、ハウジング９０に対してシャフト８０が傾いた状態を示す図である。ここで、図３に示すように、ハウジング９０の軸芯Ｏ９０に対してシャフト８０の軸芯Ｏ８０が径方向にずれていたり、図４に示すように、ハウジング９０の軸芯Ｏ９０に対するシャフト８０の軸芯Ｏ８０の角度に傾きがある場合、シャフト組立て体６０の最も径方向外側に位置するころ３０が外輪軌道面２１に局部的に接触する。
【０００９】
このような組付け作業における局部的な接触によって、表面の損傷（擦り傷や塑性変形）が生じることがある。本願発明者が市場での組付け不良による軸受損傷の発生状況を調査したところ、特に大形軸受と称せられる軸受外径Φ１８０を超えるもの（日本産業規格ＪＩＳＢ０１０４－１９９１にて規定）で発生確率の高いことが見いだされた。大形軸受は軸受重量も大きく、出願人が発行している転がり軸受のカタログによると軸受自重だけで約３ｋｇを超え、これにシャフト８０やその他の固定部材５０が取り付けられることでシャフト組立て体６０はさらに重く、慣性が大きくなる。そのため、本願発明者は、ハウジング９０に対するシャフト組立て体６０の芯ずれや傾きがあると、機械組立て時に衝突した衝撃で外輪軌道面２１ところ３０の転動面３１の間に損傷が発生し易いことを見出した。
【００１０】
さらに、大形軸受を使用するような機械は、機械そのものの寸法や重量も大きい。ハウジング９０にシャフト組立て体６０を挿入する際の姿勢としては、ハウジング９０や軸受１の軸芯が重力方向を向く立形と、ハウジング９０や軸受１の軸芯が重力方向に対して垂直方向を向く横形がある。大形機械においては、図２に示したように、横形で挿入されることが多い。これは、大形機械は横形で使用されるものが多く、立形でシャフト組立て体６０をハウジング９０側に挿入した後に、当該機械を横形の姿勢に変えることに手間が掛かるためである。そこで、使用される姿勢である横形のまま、シャフト組立て体６０をクレーンなどで吊り上げて、シャフト８０の軸芯Ｏ８０とハウジング９０の軸芯Ｏ９０とのずれや傾きを調整することが多い。軸受の内部すきまは数十μｍ～０．１ｍｍ単位であり、このような高い精度でクレーン吊り上げにて調整することは困難である。このような機械組付けの実状も、外輪軌道面２１や、ころ３０の転動面３１の傷発生に関与している。
（【００１１】以降は省略されています）
