公開番号2025116021
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025083635,2022534413
出願日2025-05-19,2020-11-24
発明の名称ピクチャ境界におけるブロック区分のための方法及び装置
出願人アリババグループホウルディングリミテッド
代理人個人,個人,個人,個人
主分類H04N 19/119 20140101AFI20250731BHJP(電気通信技術)
要約【課題】本開示は、映像処理方法及び装置を提供する。
【解決手段】本方法は、符号化ブロックがピクチャ境界の外側にサンプルを含むかどうかを決定することと、符号化ブロックがピクチャ境界の外側にサンプルを含むと決定されることに応じて、第1のパラメータの値に関わらず符号化ブロックの4分木分割を実行することであって、第1のパラメータが、符号化ブロックを分割するために4分木を用いることを許可されるかどうかを示すことと、を含む。
【選択図】図9
特許請求の範囲【請求項１】
映像処理方法であって、
符号化ブロックがピクチャ境界の外側にサンプルを含むかどうかを決定することと、
前記符号化ブロックがピクチャ境界の外側にサンプルを含むと決定されることに応じて、第１のパラメータの値に関わらず前記符号化ブロックの４分木分割を実行することであって、前記第１のパラメータが、前記符号化ブロックを分割するために前記４分木を用いることを許可されるかどうかを示す、実行することと、
を含む、方法。
続きを表示（約 1,300 文字）【請求項２】
前記符号化ブロックの第１のフラグの値を決定することであって、前記第１のフラグが、前記符号化ブロックが複数のサブブロックに分割されるかどうかを示すことと、
前記符号化ブロックの第２のパラメータ、第３のパラメータ、第４のパラメータ、及び第５のパラメータの値を決定することであって、前記第２のパラメータ、前記第３のパラメータ、前記第４のパラメータ、及び前記第５のパラメータが、前記符号化ブロックを分割するために水平２分木、垂直２分木、水平３分木、及び垂直３分木を用いることを許可されるかどうかをそれぞれ示すことと、
をさらに含む、請求項１に記載の方法。
【請求項３】
前記第１のフラグの前記値が１に等しいこと、並びに前記第１のパラメータ、前記第２のパラメータ、前記第３のパラメータ、前記第４のパラメータ、及び前記第５のパラメータの前記値が０に等しいことに応じて、前記符号化ブロックの第２のフラグの値を１に設定することであって、前記第２のフラグが、前記符号化ブロックが前記４分木を用いて分割されるかどうかを示すことをさらに含む、請求項２に記載の方法。
【請求項４】
前記第１のパラメータの前記値が１に等しいことに応じて、前記符号化ブロックの第２のフラグの値を１に設定することであって、前記第２のフラグが、前記符号化ブロックが前記４分木を用いて分割されるかどうかを示すことをさらに含む、請求項２に記載の方法。
【請求項５】
前記符号化ブロックがピクチャ境界の外側にサンプルを含むと決定されるとき、前記第１のフラグの前記値が１であるように設定することをさらに含む、請求項２に記載の方法。
【請求項６】
前記符号化ブロックのサイズと、
マルチタイプツリー深さと、
前記符号化ブロックを分割するためにシングルツリーが用いられるか又はデュアルツリーが用いられるかを示す、第２のパラメータと、
イントラモード、インターモード、及びＩＢＣモードのうちの１つ以上が前記符号化ブロックを符号化することを許可されるかどうかを示す、第３のパラメータと、
のうちの１つ以上に基づいて前記第１のパラメータの前記値を決定することをさらに含む、請求項１に記載の方法。
【請求項７】
前記符号化ブロックがピクチャ境界の外側にサンプルを含むと決定されることに応じて、第１のパラメータの値に関わらず前記符号化ブロックの４分木分割を実行することが、
前記符号化ブロックに関連付けられたビットストリーム適合性に関わらず前記符号化ブロックの４分木分割を実行することを含む、請求項１に記載の方法。
【請求項８】
前記ビットストリーム適合性が、前記４分木分割が適用されることを許可される最小ブロックサイズを設定する、請求項７に記載の方法。
【請求項９】
前記最小ブロックサイズが、６４以下であるように設定される、請求項８に記載の方法。
【請求項１０】
前記ビットストリーム適合性が、最大２分木深さ又は最大３分木深さを設定する、請求項７に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
[0001] 本開示は、全体が本明細書において参照により組み込まれる、２０１９年１２月１７日に出願された、米国仮特許出願第６２／９４８，８５６号に対する優先権を主張する。
続きを表示（約 3,800 文字）【０００２】
技術分野
[0002] 本開示は、概して、映像処理に関し、より詳細には、ピクチャ境界においてブロック区分を実行するための方法及び装置に関する。
【背景技術】
【０００３】
背景
[0003] 映像は、視覚情報を取り込んだ静的ピクチャ（又は「フレーム」）のセットである。記憶メモリ及び伝送帯域幅を低減するために、映像を記憶又は伝送前に圧縮し、表示前に復元することができる。圧縮プロセスは通常、符号化と称され、復元プロセスは通常、復号化と称される。最も一般的には、予測、変換、量子化、エントロピー符号化、及びインループフィルタリングに基づく、標準化映像符号化技術を用いる様々な映像符号化フォーマットが存在する。特定の映像符号化フォーマットを指定する、高効率ビデオコーディング（High Efficiency Video Coding）（ＨＥＶＣ／Ｈ．２６５）規格、多用途ビデオコーディング（Versatile Video Coding）（ＶＶＣ／Ｈ．２６６）、及び標準ＡＶＳ規格などの、映像符号化規格が標準化機関によって開発されている。進化した映像符号化技術が映像規格に次々と採用されるに従って、新たな映像符号化規格の符号化効率はますます高くなる。
【発明の概要】
【課題を解決するための手段】
【０００４】
開示の概要
[0004] 実施形態によっては、例示的な映像処理方法は、符号化ブロックがピクチャ境界の外側にサンプルを含むかどうかを決定することと、符号化ブロックがピクチャ境界の外側にサンプルを含むと決定されることに応じて、第１のパラメータの値に関わらず符号化ブロックの４分木分割を実行することであって、第１のパラメータが、符号化ブロックを分割するために４分木を用いることを許可されるかどうかを示すことと、を含む。
【０００５】
[0005] 実施形態によっては、例示的な映像処理装置は、命令を記憶するための少なくとも１つのメモリと、少なくとも１つのプロセッサと、を含む。少なくとも１つのプロセッサは、符号化ブロックがピクチャ境界の外側にサンプルを含むかどうかを決定することと、符号化ブロックがピクチャ境界の外側にサンプルを含むと決定されることに応じて、第１のパラメータの値に関わらず符号化ブロックの４分木分割を実行することであって、第１のパラメータが、符号化ブロックを分割するために４分木を用いることを許可されるかどうかを示すことと、を装置に実行させるために、命令を実行するように構成される。
【０００６】
[0006] 実施形態によっては、例示的な非一時的コンピュータ可読記憶媒体は、命令のセットを記憶する。命令のセットは、符号化ブロックがピクチャ境界の外側にサンプルを含むかどうかを決定することと、符号化ブロックがピクチャ境界の外側にサンプルを含むと決定されることに応じて、第１のパラメータの値に関わらず符号化ブロックの４分木分割を実行することであって、第１のパラメータが、符号化ブロックを分割するために４分木を用いることを許可されるかどうかを示すことと、を映像処理装置に実行させるために、１つ以上の処理デバイスによって実行可能である。
【０００７】
図面の簡単な説明
[0007] 本開示の実施形態及び様々な態様が以下の詳細な説明及び添付の図面において例示される。図に示される様々な特徴は、原寸に比例して描かれていない。
【図面の簡単な説明】
【０００８】
[0008]図１は、本開示のいくつかの実施形態に係る、例示的な映像シーケンスの構造を示す概略図である。

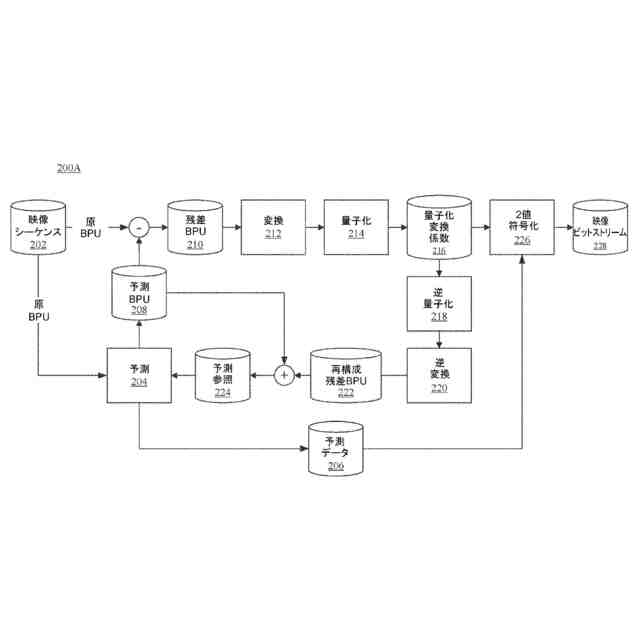

[0009]図２Ａは、本開示の実施形態に従う、ハイブリッド映像符号化システムの例示的な符号化プロセスを示す概略図である。
[0010]図２Ｂは、本開示の実施形態に従う、ハイブリッド映像符号化システムの別の例示的な符号化プロセスを示す概略図である。
[0011]図３Ａは、本開示の実施形態に従う、ハイブリッド映像符号化システムの例示的な復号化プロセスを示す概略図である。

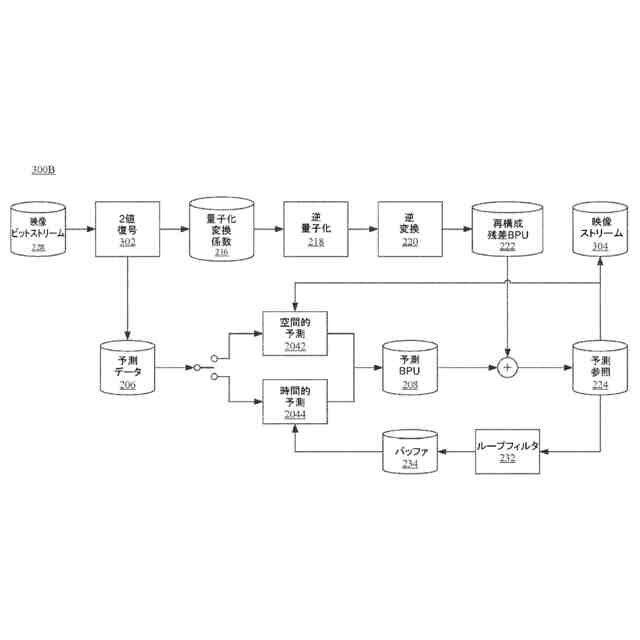

[0012]図３Ｂは、本開示の実施形態に従う、ハイブリッド映像符号化システムの別の例示的な復号化プロセスを示す概略図である。
[0013]図４は、本開示のいくつかの実施形態に係る、映像を符号化又は復号化するための例示的な装置のブロック図である。

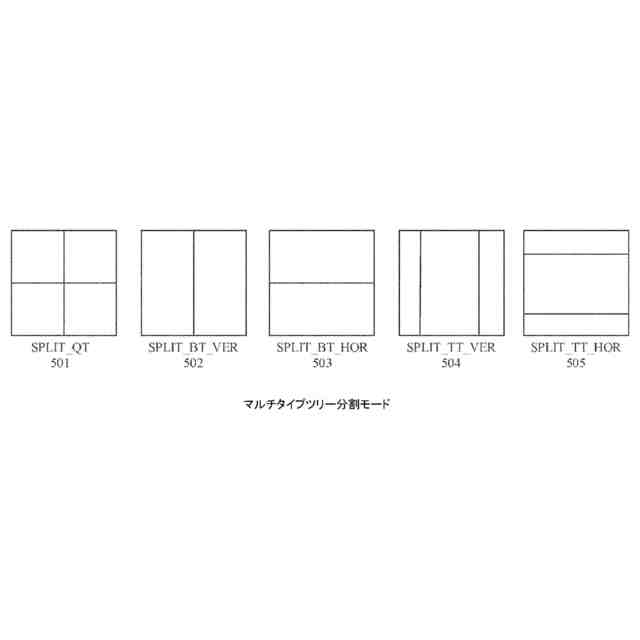

[0014]本開示のいくつかの実施形態に係る、マルチタイプツリー分割モードの例を示す概略図である。
[0015]本開示のいくつかの実施形態に係る、ネスト型マルチタイプツリー符号化ツリー構造を有する４分木（ＱＴ）における区分分割情報のための例示的シグナリング機構を示す概略図である。
[0016]本開示のいくつかの実施形態に係る、マルチタイプツリー構文要素に基づく例示的なマルチタイプツリー分割モード（ＭｔｔＳｐｌｉｔＭｏｄｅ）導出を示す、例示的な表１を示す。
[0017]本開示のいくつかの実施形態に係る、許可されない３分木（ＴＴ）及び２分木（ＢＴ）区分の例を示す概略図である。

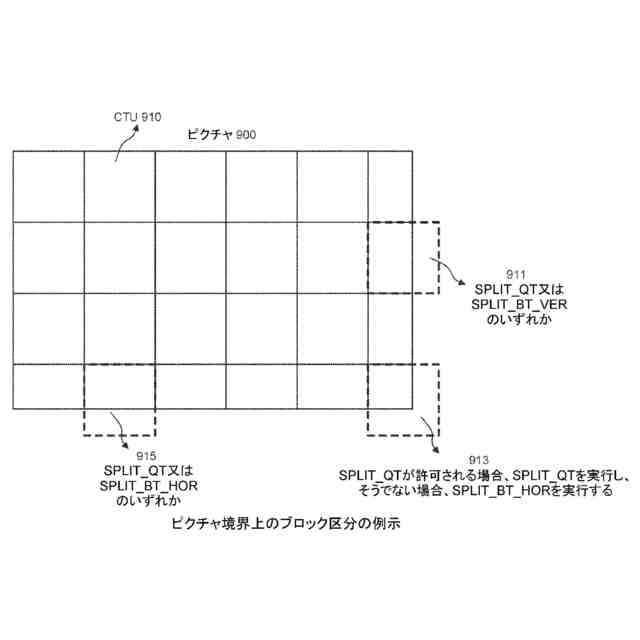

[0018]本開示のいくつかの実施形態に係る、ピクチャ境界上の例示的ブロック区分を示す概略図である。
[0019]本開示のいくつかの実施形態に係る、２分割モード（ｂｔＳｐｌｉｔ）に基づく平行３分木分割（ｐａｒａｌｌｅｌＴｔＳｐｌｉｔ）及び符号化ブロックサイズ（ｃｂＳｉｚｅ）の例示的仕様を示す例示的な表２を示す。
[0020]本開示のいくつかの実施形態に係る、３分木分割モード（ｔｔＳｐｌｉｔ）に基づくｃｂＳｉｚｅの例示的仕様を示す例示的な表３を示す。
[0021]本開示のいくつかの実施形態に係る、例示的な符号化ツリー構文を示す例示的な表４を示す。
[0021]本開示のいくつかの実施形態に係る、例示的な符号化ツリー構文を示す例示的な表４を示す。
[0021]本開示のいくつかの実施形態に係る、例示的な符号化ツリー構文を示す例示的な表４を示す。
[0022]本開示のいくつかの実施形態に係る、ＭｔｔＳｐｌｉｔＭｏｄｅによって示されるマルチタイプツリー分割モードの例を示す概略図である。
[0023]本開示のいくつかの実施形態に係る、ＭｔｔＳｐｌｉｔＭｏｄｅの例示的仕様を示す例示的な表５を示す。
[0024]本開示のいくつかの実施形態に係る、例示的なシーケンスパラメータセットＲＢＳＰ構文を示す例示的な表６を示す。
[0025]本開示のいくつかの実施形態に係る、例示的なピクチャヘッダＲＢＳＰ構文を示す例示的な表７を示す。
[0026]本開示のいくつかの実施形態に係る、ＱＴ、ＴＴ、又はＢＴ分割のいずれもピクチャ境界で許可されない例示的ブロックを示す概略図である。
[0027]本開示のいくつかの実施形態に係る、ＱＴ、ＴＴ、又はＢＴ分割のいずれもピクチャ境界で許可されない例示的ブロックを示す概略図である。
[0028]本開示のいくつかの実施形態に係る、ＢＴ及びＴＴ分割を用いる例を示す概略図である。
[0029]本開示のいくつかの実施形態に係る、例示的映像処理方法のフローチャートを示す。
【発明を実施するための形態】
【０００９】
詳細な説明
[0030] 次に、添付の図面に例が示された、例示的な実施形態を詳細に参照する。以下の説明は添付の図面を参照し、図面において、異なる図面における同じ符号は、別途示されない限り、同じ又は同様の要素を表す。例示的な実施形態の以下の説明において示される実装形態は、本発明に従う全ての実装形態を表すものではない。むしろ、それらは、添付の請求項において列挙されるとおりの本発明に関連する態様に従う装置及び方法の単なる例にすぎない。本開示の特定の態様が以下においてより詳細に説明される。参照により組み込まれる用語及び／又は定義と矛盾する場合には、本明細書において提供される用語及び定義が優先する。
【００１０】
[0031] ＩＴＵ－Ｔビデオコーディングエキスパートグループ（ＩＴＵ－ＴＶＣＥＧ（ITU-T Video Coding Expert Group））及びＩＳＯ／ＩＥＣムービングピクチャエクスパートグループ（ＩＳＯ／ＩＥＣＭＰＥＧ（ISO/IEC Moving Picture Expert））のジョイントビデオエクスパーツチーム（ＪＶＥＴ（Joint Video Experts Team））は、現在、多用途ビデオコーディング（ＶＶＣ／Ｈ．２６６）規格を開発している。ＶＶＣ規格は、その前身、高効率ビデオコーディング（ＨＥＶＣ／Ｈ．２６５）規格の圧縮効率を２倍にすることを目指している。換言すれば、ＶＶＣの目標は、半分の帯域幅を用いてＨＥＶＣ／Ｈ．２６５と同じ主観的品質を達成することである。
（【００１１】以降は省略されています）
