公開番号2025117867
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012830
出願日2024-01-31
発明の名称端末装置のためのコンピュータプログラム、端末装置、及び、端末装置を制御するための方法
出願人ブラザー工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H04W 76/18 20180101AFI20250805BHJP(電気通信技術)
要約【課題】印刷装置と端末装置との間に無線接続を確立するための新規な技術を提供する。
【解決手段】端末装置のためのコンピュータプログラムは、端末装置のコンピュータを、特定信号を送信するための第1の送信指示を端末装置のOSプログラムに供給する第1の送信指示供給部と、第1の送信指示がOSプログラムに供給された後に特定信号に対する応答が受信されることなく所定時間が経過する場合に端末装置の表示部に表示されるエラー画面であって、OSプログラムに従って表示部に表示されるエラー画面の表示を終了させる所定操作に応じてOSプログラムに従って供給される関連情報が受け付けられる場合に、第1の接続情報を含むProbe要求を送信するための第2の送信指示をOSプログラムに供給する第2の送信指示供給部と、として機能させる。
【選択図】図8
特許請求の範囲【請求項１】
端末装置のためのコンピュータプログラムであって、
前記端末装置のコンピュータを、
印刷装置を無線ネットワークの親局として動作させるための特定信号を送信するための第１の送信指示を前記端末装置のＯＳ（ＯｐｅｒａｔｉｎｇＳｙｓｔｅｍの略）プログラムに供給する第１の送信指示供給部と、
前記第１の送信指示が前記ＯＳプログラムに供給された後に前記特定信号に対する応答が受信されることなく所定時間が経過する場合に前記端末装置の表示部に表示されるエラー画面であって、前記ＯＳプログラムに従って前記表示部に表示される前記エラー画面の表示を終了させる所定操作に応じて前記ＯＳプログラムに従って供給される関連情報が受け付けられる場合に、前記印刷装置との無線接続を確立するための第１の接続情報を含むＰｒｏｂｅ要求を送信するための第２の送信指示を前記ＯＳプログラムに供給する第２の送信指示供給部と、
として機能させる、コンピュータプログラム。
続きを表示（約 1,900 文字）【請求項２】
前記ＯＳプログラムのバージョンが所定バージョンの範囲内である場合に、前記ＯＳプログラムに従った前記コンピュータにより、前記エラー画面が前記表示部に表示され、
前記ＯＳプログラムの前記バージョンが前記所定バージョンの範囲外である場合に、前記エラー画面は表示されず、
前記第２の送信指示供給部は、
前記コンピュータプログラムの前記バージョンが前記所定バージョンの範囲内であり、かつ、前記関連情報が受け付けられる場合に、前記第２の送信指示を前記ＯＳプログラムに供給し、
前記コンピュータプログラムの前記バージョンが前記所定バージョンの範囲外である場合に、前記第１の送信指示が前記ＯＳプログラムに供給された後に、前記関連情報が受け付けられることなく、前記第２の送信指示を前記ＯＳプログラムに供給する、請求項１に記載のコンピュータプログラム。
【請求項３】
前記第１の接続情報は、前記無線ネットワークに子局として参加するための情報を含む、請求項１に記載のコンピュータプログラム。
【請求項４】
前記特定信号は、第２の接続情報を含むＰｒｏｂｅ要求である、請求項１に記載のコンピュータプログラム。
【請求項５】
前記第１の接続情報と前記第２の接続情報とは異なる、請求項４に記載のコンピュータプログラム。
【請求項６】
前記第１の接続情報は、第１のＳＳＩＤ（ＳｅｖｉｃｅＳｅｔＩｄｅｎｔｉｆｉｅｒの略）を含み、
前記第２の接続情報は、前記第１のＳＳＩＤとは異なる第２のＳＳＩＤを含む、請求項５に記載のコンピュータプログラム。
【請求項７】
前記ＯＳプログラムに従った前記コンピュータによって、前記特定信号が繰り返し送信され、
前記コンピュータプログラムは、前記コンピュータを、さらに、
前記第１の送信指示の供給から前記所定時間が経過する場合に、前記特定信号の送信を中止するための中止指示を前記ＯＳプログラムに供給する中止指示供給部として機能させ、
前記印刷装置から前記特定信号に対する応答が受信されることなく、前記中止指示が前記ＯＳプログラムに供給される場合に、前記ＯＳプログラムに従って前記エラー画面が前記表示部に表示される、請求項１に記載のコンピュータプログラム。
【請求項８】
端末装置であって、
表示部と、
ＯＳ（ＯｐｅｒａｔｉｎｇＳｙｓｔｅｍの略）プログラムと、コンピュータプログラムと、を記憶するメモリと、
コンピュータと、
を備え、
前記コンピュータプログラムは、前記コンピュータを、
印刷装置を無線ネットワークの親局として動作させるための特定信号を送信するための第１の送信指示を前記ＯＳプログラムに供給する第１の送信指示供給部と、
前記第１の送信指示が前記ＯＳプログラムに供給された後に前記特定信号に対する応答が受信されることなく所定時間が経過する場合に前記表示部に表示されるエラー画面であって、前記ＯＳプログラムに従って前記表示部に表示される前記エラー画面の表示を終了させる所定操作に応じて前記ＯＳプログラムに従って供給される関連情報が受け付けられる場合に、前印刷装置との無線接続を確立するための第１の接続情報を含むＰｒｏｂｅ要求を送信するための第２の送信指示を前記ＯＳプログラムに供給する第２の送信指示供給部と、
として機能させる、端末装置。
【請求項９】
端末装置を制御するための方法であって、
印刷装置を無線ネットワークの親局として動作させるための特定信号を送信するための第１の送信指示を前記端末装置のＯＳ（ＯｐｅｒａｔｉｎｇＳｙｓｔｅｍの略）プログラムに供給する第１の送信指示供給ステップと、
前記第１の送信指示が前記ＯＳプログラムに供給された後に前記特定信号に対する応答が受信されることなく所定時間が経過する場合に前記端末装置の表示部に表示されるエラー画面であって、前記ＯＳプログラムに従って前記表示部に表示される前記エラー画面の表示を終了させる所定操作に応じて前記ＯＳプログラムに従って供給される関連情報が受け付けられる場合に、前記印刷装置との無線接続を確立するための第１の接続情報を含むＰｒｏｂｅ要求を送信するための第２の送信指示を前記ＯＳプログラムに供給する第２の送信指示供給ステップと、
を備える、方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、第１の接続情報を含むＰｒｏｂｅ要求を送信する端末装置に関する技術を開示する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、プリンタと端末機器と通常ＡＰとを備える通信システムが開示されている。端末機器は、ＳＳＩＤ「ＹＹＹ」を含むProbe Req.信号をプリンタに送信する。この時点では、端末機器は、プリンタから応答信号を受信しない。プリンタは、端末機器からＳＳＩＤ「ＹＹＹ」を含むProbe Req.信号を受信すると、代替SoftＡＰを起動する。端末装置は、Probe Req.信号を送信してから所定時間が経過した後に、ＳＳＩＤ「ＹＹＹ」を含むProbe Req.信号をプリンタに送信する。この場合、端末機器は、プリンタから応答信号を受信して、プリンタとの間のＳｏｆｔＡＰ接続を確立する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７６０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書では、印刷装置と端末装置との間に無線接続を確立するための新規な技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書は、端末装置のためのコンピュータプログラムを開示する。前記端末装置のコンピュータを、印刷装置を無線ネットワークの親局として動作させるための特定信号を送信するための第１の送信指示を前記端末装置のＯＳ（ＯｐｅｒａｔｉｎｇＳｙｓｔｅｍの略）プログラムに供給する第１の送信指示供給部と、前記第１の送信指示が前記ＯＳプログラムに供給された後に前記特定信号に対する応答が受信されることなく所定時間が経過する場合に前記端末装置の表示部に表示されるエラー画面であって、前記ＯＳプログラムに従って前記表示部に表示される前記エラー画面の表示を終了させる所定操作に応じて前記ＯＳプログラムに従って供給される関連情報が受け付けられる場合に、前記印刷装置との無線接続を確立するための第１の接続情報を含むＰｒｏｂｅ要求を送信するための第２の送信指示を前記ＯＳプログラムに供給する第２の送信指示供給部と、として機能させてもよい。
【０００６】
上記の構成によると、端末装置のためのコンピュータプログラムは、第１の送信指示をＯＳプログラムに供給し、関連情報を受け付ける場合に、第２の送信指示をＯＳプログラムに供給する。この場合、第２の送信指示に含まれる第１の接続情報を利用して、印刷装置と端末装置との間に無線接続が確立される。従って、印刷装置と端末装置との間に無線接続を確立させることができる。
【０００７】
上記のコンピュータプログラムを格納するコンピュータ読取可能記録媒体、上記のコンピュータプログラムによって実現される端末装置、及び、端末装置を制御するための方法も、新規で有用である。また、端末装置と印刷装置とを含む通信システムも、新規で有用である。
【図面の簡単な説明】
【０００８】
通信システムの構成を示す。
ＯＳのバージョンが第１の所定バージョン以上であり、かつ、プリンタがＷｉ－Ｆｉ設定対応モデルである場合のケースＡのシーケンス図である。
図２の続きである。
ケースＡにおいて端末装置に表示される画面の一例である。
ＯＳのバージョンが第１の所定バージョン未満であり、かつ、プリンタがＷｉ－Ｆｉ設定対応モデルである場合のケースＢのシーケンス図である。
ＯＳのバージョンが第１の所定バージョン以上であり、かつ、プリンタがＷｉ－Ｆｉ設定非対応モデルである場合のケースＣのシーケンス図である。
ケースＣにおいて端末装置に表示される画面の一例である。

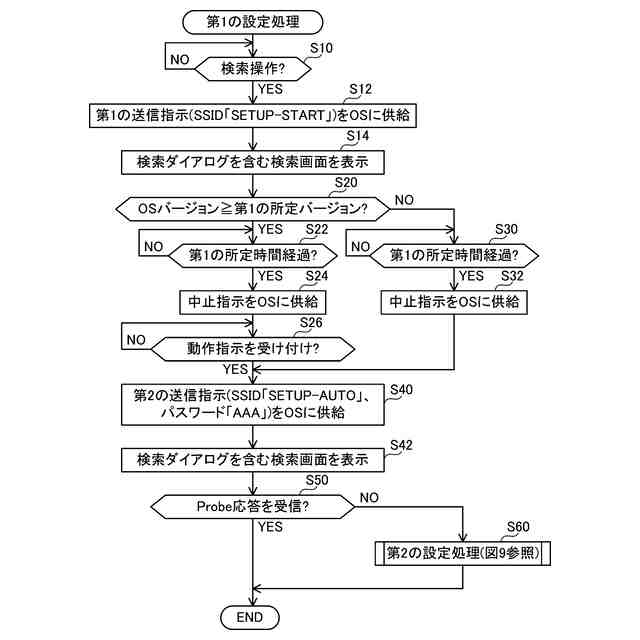

アプリによって実行される第１の設定処理のフローチャート図である。
アプリによって実行される第２の設定処理のフローチャート図である。
比較例の端末装置によって実行される処理のシーケンス図である。
【発明を実施するための形態】
【０００９】
（実施例）
（通信システム２の構成；図１）
図１に示されるように、通信システム２は、プリンタ１０と、端末装置１００と、通常アクセスポイント２００と、を備える。以下では、通常アクセスポイント２００のことを「通常ＡＰ２００」と記載する。通常ＡＰが、ＮｏｒｍａｌＡｃｃｅｓｓＰｏｉｎｔの略である。
【００１０】
（プリンタ１０の構成）
プリンタ１０は、印刷機能を実行可能な周辺装置（即ちＰＣ等の周辺装置）である。プリンタ１０は、デバイス名「ＤＶ１」を有している。デバイス名は、プリンタの管理者によって付与される名称である。プリンタ１０は、Ｗｉ－Ｆｉ設定対応モデル及びＷｉ－Ｆｉ設定非対応モデルのいずれかである。Ｗｉ－Ｆｉ設定対応モデルは、ユーザがプリンタを操作することなく、プリンタと通常ＡＰとの間に無線接続（以下では「通常ＡＰ接続」と記載する）を確立させるＷｉ－Ｆｉ設定機能をサポートしているモデルである。Ｗｉ－Ｆｉ設定非対応モデルは、Ｗｉ－Ｆｉ設定機能をサポートしていないモデルである。プリンタ１０は、操作部１２と、表示部１４と、印刷実行部１６と、無線インターフェース２０と、を備える。以下では、インターフェースのことを「Ｉ／Ｆ」と記載する。
（【００１１】以降は省略されています）
