公開番号2025118046
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013120
出願日2024-01-31
発明の名称空調室内機、および冷凍サイクル装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F24F 1/0067 20190101AFI20250805BHJP(加熱;レンジ;換気)
要約【課題】熱交換器の性能を向上する。
【解決手段】熱交換器(40)における第1方向の両端のフィン(41)の間の第1方向の距離をL1とし、プレートユニット(U)における前記伝熱管(42)と接続部(53,63,95)の接続位置(C)と、プレート構造体(50,60)における第1方向の他端側の端部との間の第1方向の距離をL2とすると、L2/(L1+L2)<0.09の関係を満たす。
【選択図】図10
特許請求の範囲【請求項１】
第１方向に並ぶ複数のフィン（41）と、伝熱管（42）とを有する熱交換器（40）と、

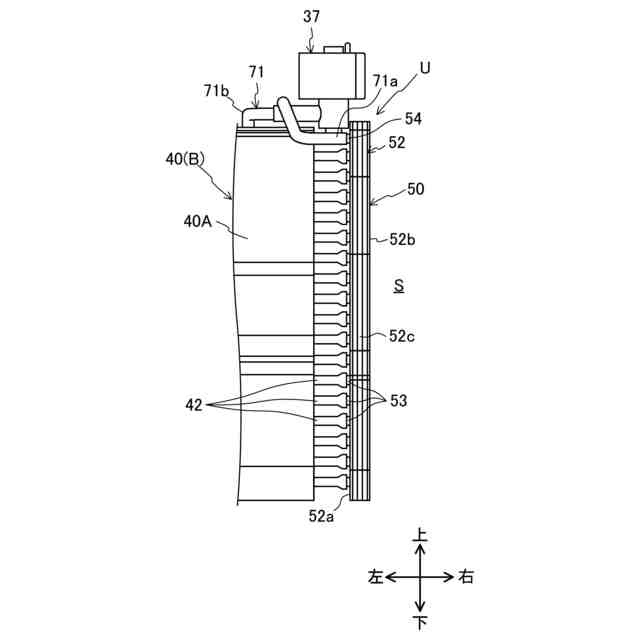

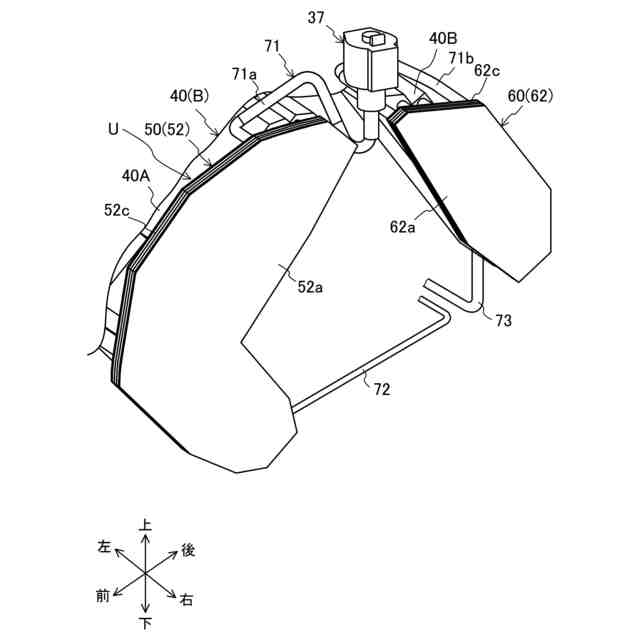

前記熱交換器（40）と、前記第１方向の一端側に隣り合って配置されるプレートユニット（U）と、
前記熱交換器（40）および前記プレートユニット（U）を収容するケーシング（31）とを備え、
前記プレートユニット（U）は、

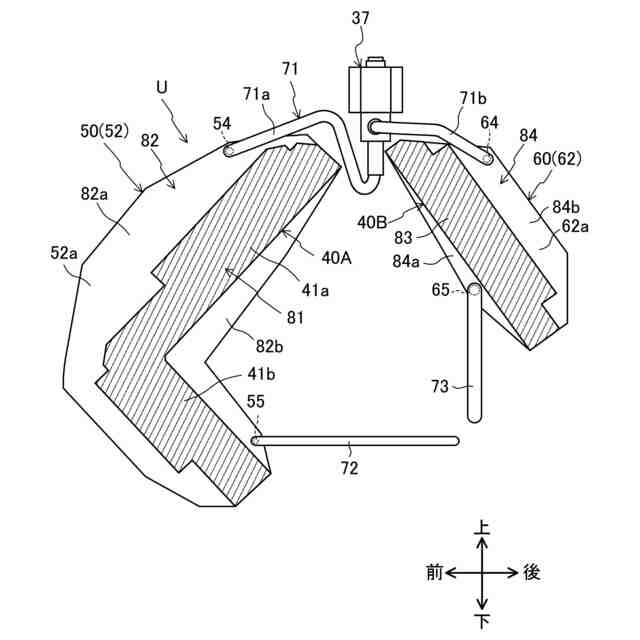

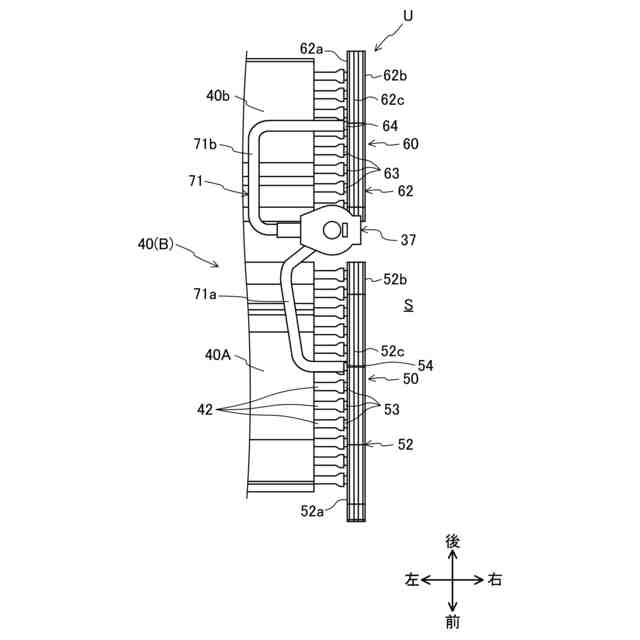

前記伝熱管（42）が接続する接続部（53,63,95）を有するとともに、内部に冷媒が流れる冷媒流路（51,52）を形成するプレート構造体（50,60）と、
前記冷媒流路（51,52）と連通する冷媒配管（71,72,73）とを有し、
前記熱交換器（40）における前記第１方向の両端のフィン（41）の間の前記第１方向の距離をＬ１とし、
前記プレートユニット（U）における前記伝熱管（42）と接続部（53,63,95）の接続位置（C）と、前記プレート構造体（50,60）における前記第１方向の他端側の端部との間の前記第１方向の距離をＬ２とすると、
Ｌ２／（Ｌ１＋Ｌ２）＜０．０９の関係を満たす
空調室内機。
続きを表示（約 1,200 文字）【請求項２】
前記熱交換器（40）は、
互いに並列に接続される３つ以上の冷媒パス（P1,P2,P3）を有する
請求項１に記載の空調室内機。
【請求項３】
前記複数の冷媒パス（P1,P2,P3）の流入端から流出端までの流路長さは、１０ｍ以下である
請求項２に記載の空調室内機。
【請求項４】
前記プレート構造体（50,60）の本体（52,62）は、前記第１方向の他端側の側面である第１面（52a,62a）と、前記第１方向の一端側の側面である第２面（52b,62b）とを有し、
前記冷媒配管（71,72,73）は、前記第１面（52a,62a）に接続される
請求項１～３のいずれか１つに記載の空調室内機。
【請求項５】
前記プレート構造体（50,60）の本体（52,62）は、前記第１方向の他端側の側面である第１面（52a,62a）と、前記第１方向の一端側の側面である第２面（52b,62b）と、前記第１面（52a,62a）と前記第２面（52b,62b）に亘る周面である第３面（52c,62c）とを有し、
前記冷媒配管（71,72,73）は、前記第３面（52c,62c）に接続される
請求項１～３のいずれか１つに記載の空調室内機。
【請求項６】
前記冷媒配管（71,72,73）は、前記伝熱管（42）と接続される
請求項１～３のいずれか１つに記載の空調室内機。
【請求項７】

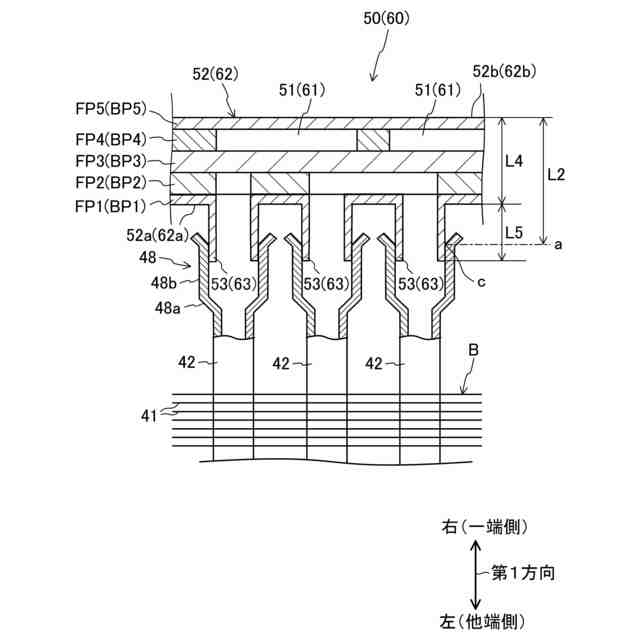

前記プレート構造体（50,60）の本体（52,62）は、前記第１方向に積層される複数のプレート（FP1～FP5, BP1～BP5）を有し、
前記複数のプレート（FP1～FP5, BP1～BP5）の数は、２以上５以下である
請求項１～３のいずれか１つに記載の空調室内機。
【請求項８】
前記プレート構造体（50,60）の本体（52,62）は、前記第１方向に積層される複数のプレート（FP1～FP5, BP1～BP5）を有し、
前記複数のプレート（FP1～FP5, BP1～BP5）の各々の厚さは、１ｍｍ以上５ｍｍ以下である
請求項１～３のいずれか１つに記載の空調室内機。
【請求項９】
前記プレート構造体（50,60）の本体（52,62）の前記第１方向における両端の間の長さは、１０ｍｍ以上、２５ｍｍ以下である
請求項１～３のいずれか１つに記載の空調室内機。
【請求項１０】
前記プレートユニット（U）は、前記熱交換器（40）における前記第１方向の両端のうち、一端側のみにおいて前記熱交換器（40）と隣り合って配置される
請求項１～３のいずれか１つに記載の空調室内機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

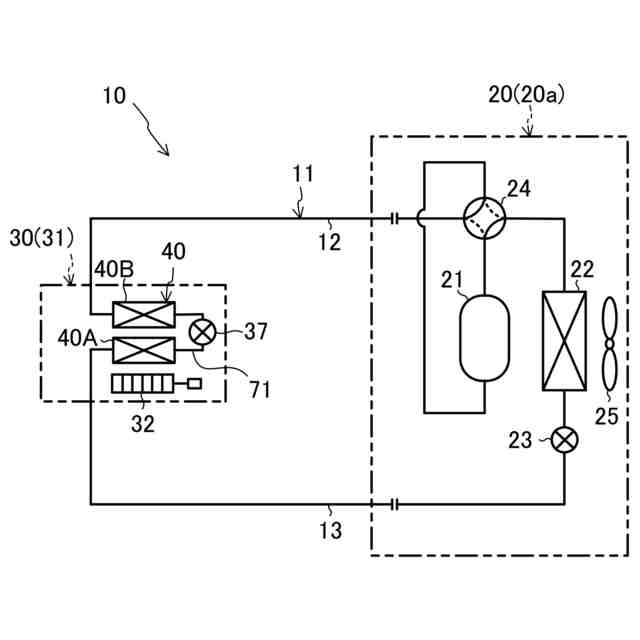

本開示は、空調室内機、および冷凍サイクル装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、空調室内機を開示する。空調室内機は、熱交換器と、熱交換器と接続する冷媒分配器（プレートユニット）と、熱交換器および冷媒分流器を収容するケーシングとを有する。冷媒分流器は、複数のプレートが積層されて構成される。冷媒分流器の内部には、冷媒が流れる流路が形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１２５６５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような空調室内機では、ケーシングにおいて、プレート積層体および冷媒配管を有するプレートユニットを収容するための空間が必要になる。この空間が、フィンの並ぶ方向である第１方向に大きくなると、その空間の分だけ、熱交換器が第１方向に小さくなってしまう。その結果、熱交換器の性能が低下する。
【０００５】
本開示の目的は、熱交換器の性能を向上することである。
【課題を解決するための手段】
【０００６】
第１の態様は、空調室内機を対象とする。空調室内機は、第１方向に並ぶ複数のフィン（41）と、伝熱管（42）とを有する熱交換器（40）と、熱交換器（40）と、第１方向の一端側に隣り合って配置されるプレートユニット（U）と、熱交換器（40）およびプレートユニット（U）を収容するケーシング（31）とを備える。プレートユニット（U）は、伝熱管（42）が接続する接続部（53,63）を有するとともに、内部に冷媒が流れる冷媒流路（51,52）を形成するプレート構造体（50,60）と、冷媒流路（51,52）と連通する冷媒配管（71,72,73）とを有する。熱交換器（40）における第１方向の両端のフィン（41）の間の第１方向の距離をＬ１とし、前記プレートユニット（U）における前記伝熱管（42）と接続部（53,63,95）の接続位置（C）と、プレート構造体（50,60）における第１方向の他端側の端部との間の第１方向の距離をＬ２とすると、Ｌ２／（Ｌ１＋Ｌ２）＜０．０９の関係を満たす。
【０００７】
第１の態様では、熱交換器（40）の第１方向のサイズに相当するＬ１と、プレートユニット（U）の第１方向のサイズに相当するＬ２の和（Ｌ１＋Ｌ２）に対する、Ｌ２の割合であるＬ２／（Ｌ１＋Ｌ２）が０．０９より小さくなる。この関係を満たすことで、ケーシング（31）の内部では、プレートユニット（U）を収容するための空間が第１方向に小さくなる。その結果、熱交換器（40）を第１方向に大きくでき、熱交換器（40）の伝熱面積を拡大できる。したがって、熱交換器（40）の性能を向上できる。
【０００８】

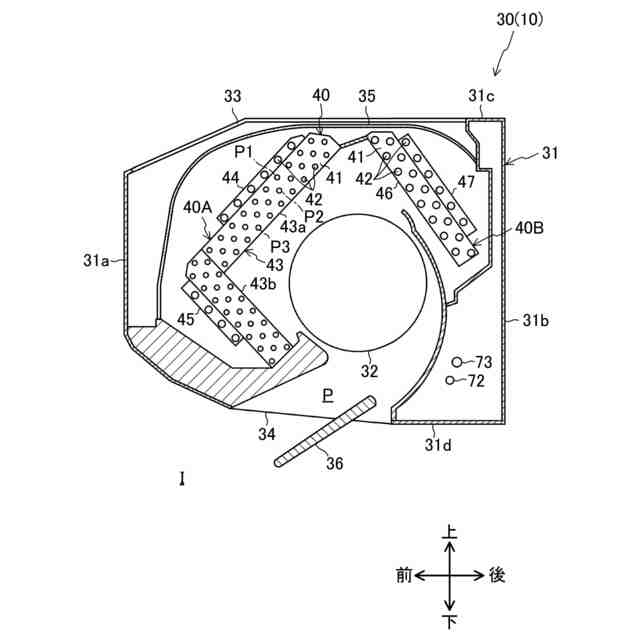

第２の態様は、第１の態様において、熱交換器（40）は、互いに並列に接続される３つ以上の冷媒パス（P1,P2,P3）を有する。
【０００９】
Ｌ２／（Ｌ１＋Ｌ２）の関係を満たすことにより、熱交換器（40）が第１方向に大きくなると、熱交換器（40）の冷媒流路における圧力損失が増大しやくなる。これに対して、第２の態様では、熱交換器（40）の冷媒パス（P1,P2,P3）の数を３つ以上とすることで、熱交換器（40）の圧力損失を低減できる。
【００１０】
一方、熱交換器（40）の冷媒パス（P1,P2,P3）が多い構成において、これらの冷媒パス（P1,P2,P3）と、一般的な分流器や複数の配管を接続すると、これらの部品を収容するためのスペースが大きくなり、ケーシング（31）が大きくなってしまう。これに対して、第２の態様では、複数の冷媒パス（P1,P2,P3）とプレート構造体（50,60）とを接続する構成としている。プレート構造体（50,60）は、一般的な分流器や複数の配管と比較すると、第１方向のサイズが小さい。その結果、熱交換器（40）の冷媒の流路の圧力損失を低減しつつ、熱交換器（40）を第１方向に大きくできる。
（【００１１】以降は省略されています）
