公開番号2025118537
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025008618
出願日2025-01-21
発明の名称トイレシステム
出願人TOTO株式会社
代理人弁理士法人iX
主分類E03D 11/00 20060101AFI20250805BHJP(上水;下水)
要約【課題】使い勝手のよいトイレシステムを提供する。
【解決手段】大便器から排出される洗浄水の流れを検出可能な検出部と、前記検出部の検出結果に基づいて、前記大便器の詰まりを判定する制御部と、を備え、前記制御部は、前記大便器への洗浄水供給が開始されてから第1所定時間経過したときに、前記大便器に詰まりが発生しているか否かを判定する第1判定工程と、前記第1判定工程で前記大便器に詰まりが発生していると判定された後に、前記大便器の詰まりが解消したか否かを判定する第2判定工程と、を実行し、前記大便器に詰まりが発生していると判定された場合には、前記大便器への洗浄水供給を禁止させることを特徴とするトイレシステム。
【選択図】図3

特許請求の範囲【請求項１】

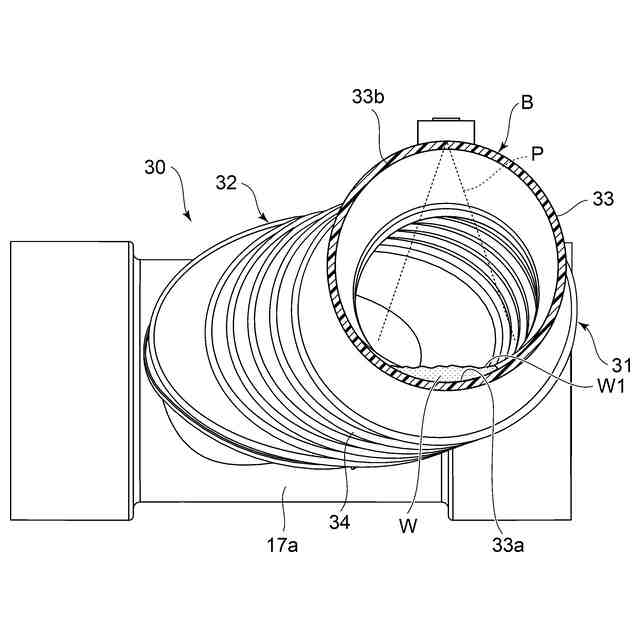

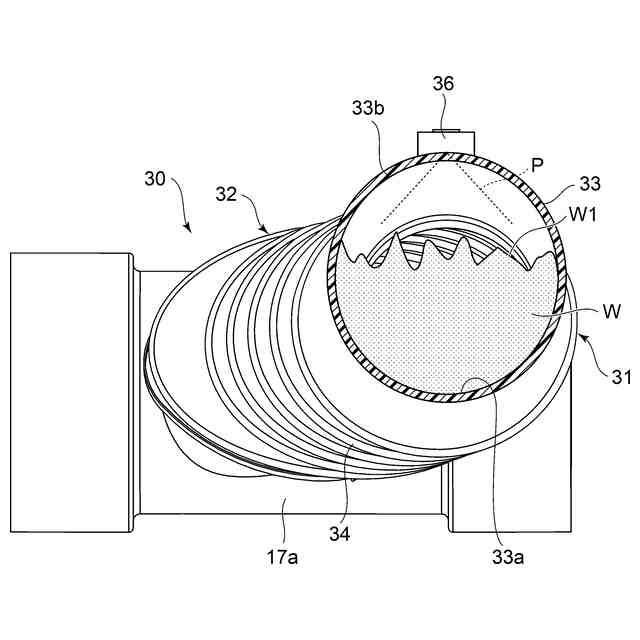

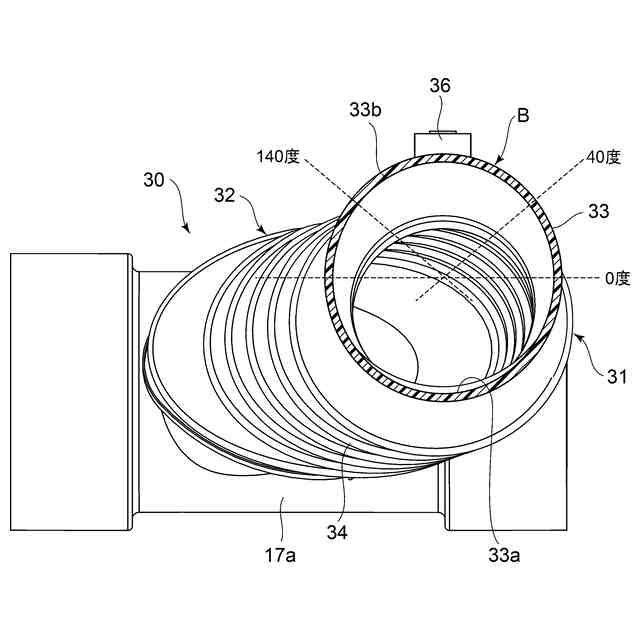

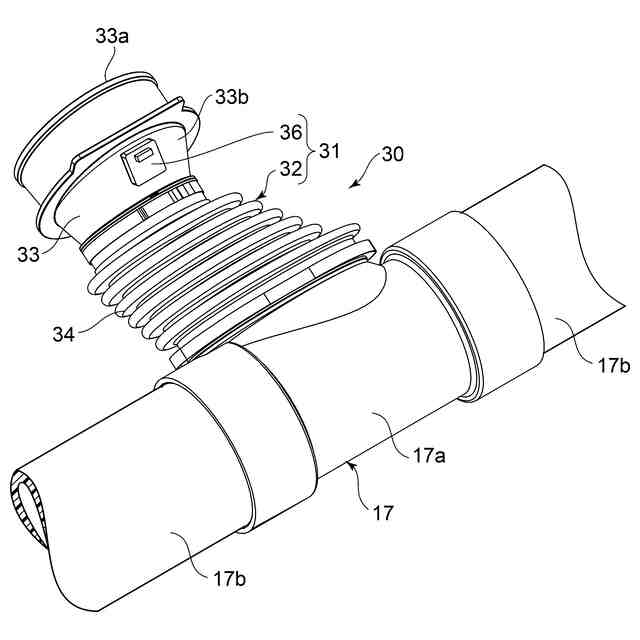

大便器から排出される洗浄水の流れを検出可能な検出部と、
前記検出部の検出結果に基づいて、前記大便器の詰まりを判定する制御部と、
を備え、
前記制御部は、
前記大便器への洗浄水供給が開始されてから第１所定時間経過したときに、前記大便器に詰まりが発生しているか否かを判定する第１判定工程と、
前記第１判定工程で前記大便器に詰まりが発生していると判定された後に、前記大便器の詰まりが解消したか否かを判定する第２判定工程と、
を実行し、
前記大便器に詰まりが発生していると判定された場合には、前記大便器への洗浄水供給を禁止させることを特徴とするトイレシステム。
続きを表示（約 900 文字）【請求項２】
前記制御部は、
前記第１判定工程において、第１所定時間経過するまでの期間で、前記検出部により検出された電圧値の振幅に基づいて前記大便器に詰まりが発生しているか否かを判定し、
前記第２判定工程において、第２所定時間経過するまでの期間で、前記検出部により検出された電圧値の振幅に基づいて前記大便器の詰まりが解消したか否かを判定する、
ことを特徴とする請求項１に記載のトイレシステム。
【請求項３】
前記制御部は、
前記第１所定時間中に前記大便器への洗浄水供給を禁止させ、
前記第１判定工程で前記大便器に詰まりが発生していないと判定した場合には、前記大便器への洗浄水供給の禁止を解除させ、
前記第１判定工程で前記大便器に詰まりが発生していると判定した場合には、前記大便器への洗浄水供給の禁止を前記第２判定工程に継続させ、
前記第２判定工程で前記大便器の詰まりが解消したと判定した場合には、前記大便器への洗浄水供給の禁止を解除させる、
ことを特徴とする請求項１に記載のトイレシステム。
【請求項４】
前記大便器に詰まりが発生していることを報知する報知部をさらに備え、
前記制御部は、
前記大便器に詰まりが発生していると判定された場合には、前記報知部に詰まりが発生していることを報知させ、
前記大便器の詰まりが解消したと判定された場合には、前記報知部による詰まりの報知を取り下げる、
ことを特徴とする請求項１に記載のトイレシステム。
【請求項５】
前記制御部は、
前記第１判定工程で前記大便器に詰まりが発生していると判定された後に、前記大便器への洗浄水供給を禁止することなく前記大便器の詰まりが解消したか否かを判定する第３判定工程を実行し、
前記第３判定工程において、前記大便器の詰まりが発生していることを所定回数以上判定した場合に、前記第２判定工程を実行する、
ことを特徴とする請求項１に記載のトイレシステム。

発明の詳細な説明【技術分野】
【０００１】

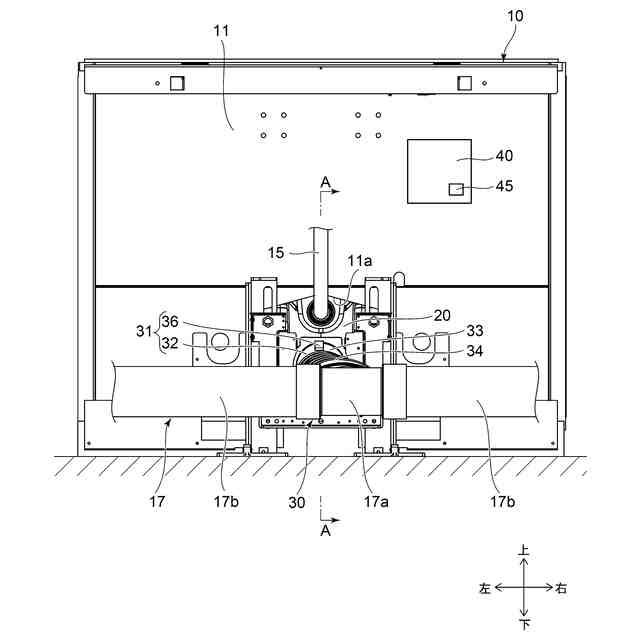

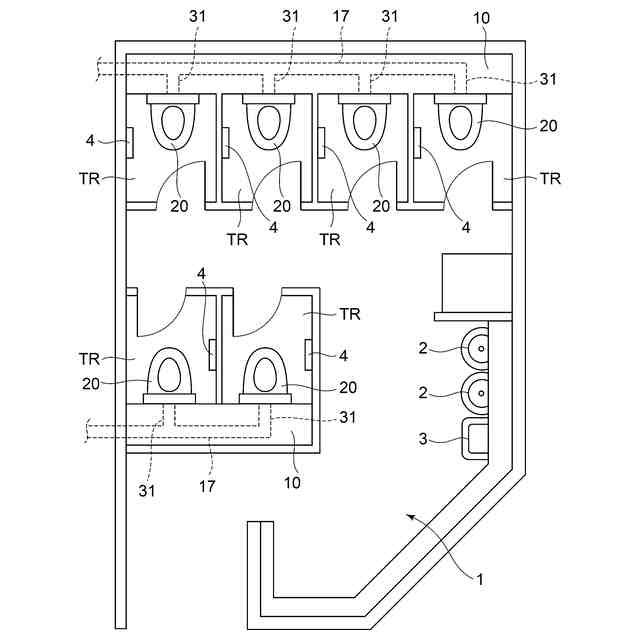

本発明の態様は、一般的にトイレシステムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
大便器から排出される洗浄水が流れる排水管の詰まりを検出することができるトイレシステムが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５９２０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のトイレシステムは、排水管の詰まりを解消させるために排水管に流れる洗浄水の水量を増加させているので、大便器から洗浄水が溢れてしまうおそれがある。
【０００５】
本発明は、かかる課題の認識に基づいてなされたものであり、使い勝手のよいトイレシステムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の発明は、大便器から排出される洗浄水の流れを検出可能な検出部と、前記検出部の検出結果に基づいて、前記大便器の詰まりを判定する制御部と、を備え、前記制御部は、前記大便器への洗浄水供給が開始されてから第１所定時間経過したときに、前記大便器に詰まりが発生しているか否かを判定する第１判定工程と、前記第１判定工程で前記大便器に詰まりが発生していると判定された後に、前記大便器の詰まりが解消したか否かを判定する第２判定工程と、を実行し、前記大便器に詰まりが発生していると判定された場合には、前記大便器への洗浄水供給を禁止させることを特徴とするトイレシステムである。
【０００７】
このトイレシステムによれば、大便器の詰まりを検出する検出精度を高めることができる。また、詰まりが発生している大便器には洗浄水供給が禁止されるので、大便器から洗浄水が溢れるのを抑制できる。
【０００８】

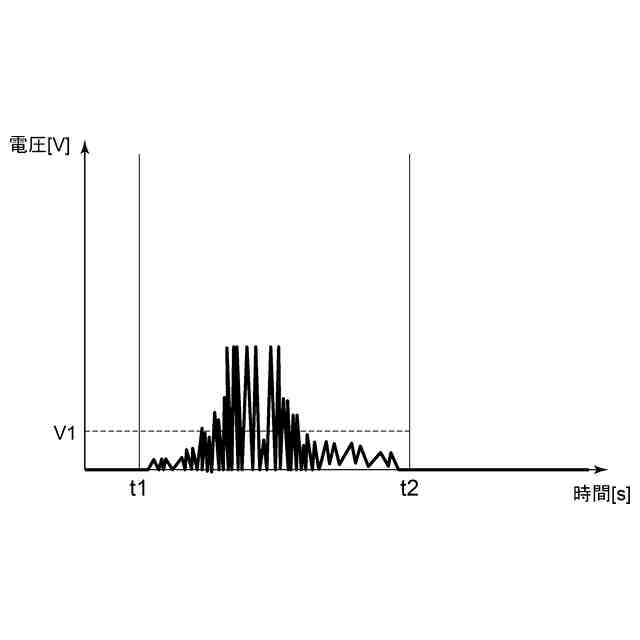

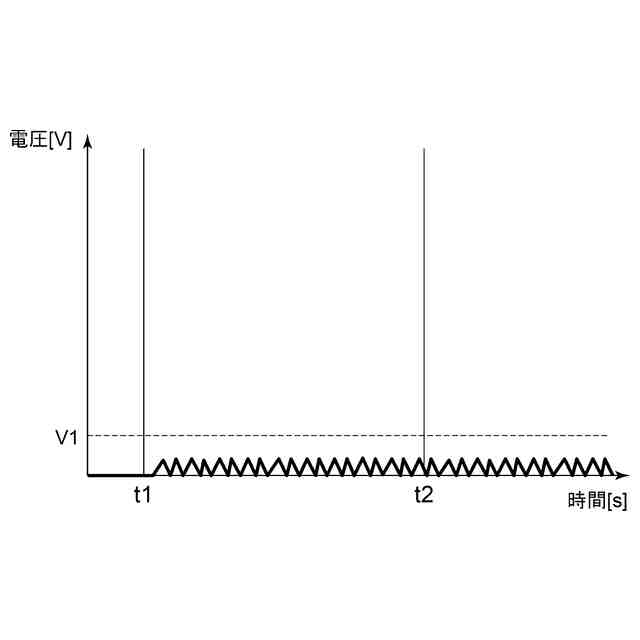

第２の発明は、第１の発明において、前記制御部は、前記第１判定工程において、第１所定時間経過するまでの期間で、前記検出部により検出された電圧値の振幅に基づいて前記大便器に詰まりが発生しているか否かを判定し、前記第２判定工程において、第２所定時間経過するまでの期間で、前記検出部により検出された電圧値の振幅に基づいて前記大便器の詰まりが解消したか否かを判定する、ことを特徴とするトイレシステムである。
【０００９】
このトイレシステムによれば、簡易な構成で詰まり判定の精度を向上させることができる。
【００１０】
第３の発明は、第１の発明において、前記制御部は、前記第１所定時間中に前記大便器への洗浄水供給を禁止させ、前記第１判定工程で前記大便器に詰まりが発生していないと判定した場合には、前記大便器への洗浄水供給の禁止を解除させ、前記第１判定工程で前記大便器に詰まりが発生していると判定した場合には、前記大便器への洗浄水供給の禁止を前記第２判定工程に継続させ、前記第２判定工程で前記大便器の詰まりが解消したと判定した場合には、前記大便器への洗浄水供給の禁止を解除させる、ことを特徴とするトイレシステムである。
（【００１１】以降は省略されています）
