公開番号2025118874
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025081656,2022519902
出願日2025-05-15,2021-03-12
発明の名称通信装置及び通信方法
出願人ソニーグループ株式会社
代理人個人,個人,個人,個人,弁理士法人大同特許事務所
主分類H04W 28/04 20090101AFI20250805BHJP(電気通信技術)
要約【課題】複数のリンクのデータ取得成功可否情報を含んだ共通応答信号を送信する通信装置を提供する。
【解決手段】複数のリンクを用いて無線通信を行う通信装置は、複数のリンクで受信したパケットの取得成功可否を記憶するキャッシュ型の共通記憶部を有し、各リンクで受信したパケットに対して共通のデータ処理を行う共通データ処理部と、受信したパケットに対する応答信号の送信を制御する制御部を具備する。前記制御部は、前記共通記憶部が保持する取得成功可否情報に基づいて前記複数のリンクで受信した取得成功可否情報を含む共通応答信号を生成する。

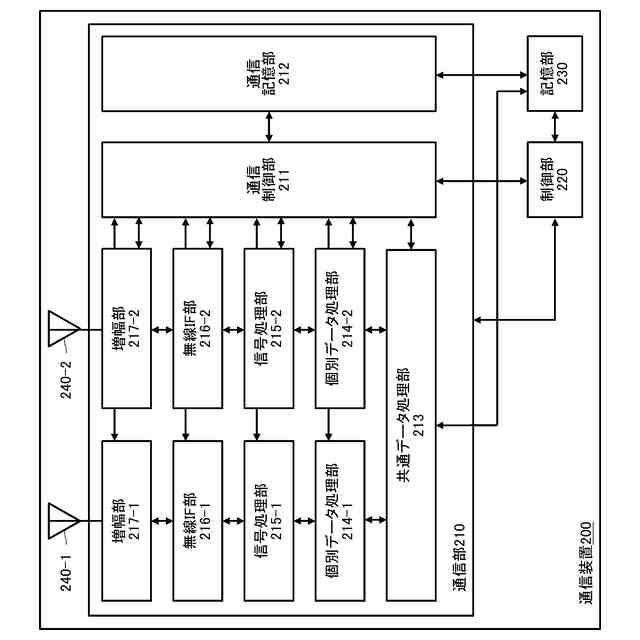

【選択図】図3
特許請求の範囲【請求項１】
複数のリンクを用いて無線通信を行う通信装置であって、
前記複数のリンクで受信したパケットの取得成功可否を記憶するキャッシュ型の共通記憶部と、
個々のリンクで受信したパケットの取得成功可否情報を記憶する個別記憶部と、
受信したパケットに対する応答信号の送信を制御する制御部と、
を具備し、
前記制御部は、
前記共通記憶部及び前記個別記憶部が記憶する同じ送信者情報に関する取得成功可否情報に基づいて、前記共通記憶部の更新処理を行い、
前記共通記憶部が記憶する取得成功可否情報に基づいて前記複数のリンクで受信した取得成功可否情報を含む共通応答信号を生成し、
前記同じ送信者情報は、送信者アドレスとトラフィック識別子の組み合わせである、
通信装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術（以下、「本開示」とする）は、マルチリンクオペレーションを行う通信装置及び通信方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】

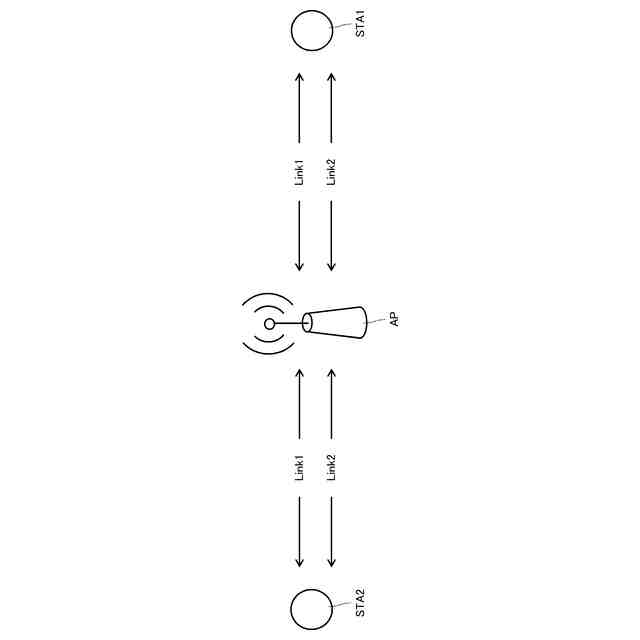

近年におけるデータトラフィック増加に対応すべく、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）におけるデータ容量の拡大とピークスループットの向上が求められている。１つの解決策として、複数の周波数帯域を同時に利用して通信を行うマルチリンクオペレーション（Ｍｕｌｔｉ－ＬｉｎｋＯｐｅｒａｔｉｏｎ：ＭＬＯ）（例えば、特許文献１を参照のこと）が注目を浴びており、ＩＥＥＥ８０２．１１の次世代規格であるＩＥＥＥ８０２．１１ｂｅで規格化されることが期待されている。
【０００３】
また、データ通信の高信頼性を達成するために自動再送要求（Ａｕｔｏｍａｔｉｃｒｅｐｅａｔ－ｒｅｑｕｅｓｔ：ＡＲＱ）技術が知られている。すなわち、データ受信者は受信したデータの取得成功可否情報を含んだ応答信号を返送し、データ送信者は、応答信号から取り出した取得成功可否情報に基づいてデータの再送を行う。通常、通信端末があるリンクで応答信号しようとする場合、その通信端末内でリンクに対応するＭＡＣ（ＭｅｄｉａＡｃｃｅｓｓＣｏｎｔｒｏｌ）ブロックにおいて応答信号が生成されることが想定され、その応答信号には該当するリンクで受信したデータの取得成功可否情報のみが含まれる（言い換えれば、他のリンクにおけるデータの取得成功可否情報は含まれない）。このような想定では、例えばデータ送信者があるリンクで応答信号の受信に失敗した場合には、データ受信者はデータの受信に成功していたとしても、データ送信者はそのデータが正しく受信されなかったと判断して、データ受信者が既に取得済みのデータを再度送信してしまうという無駄が生じる。
【０００４】

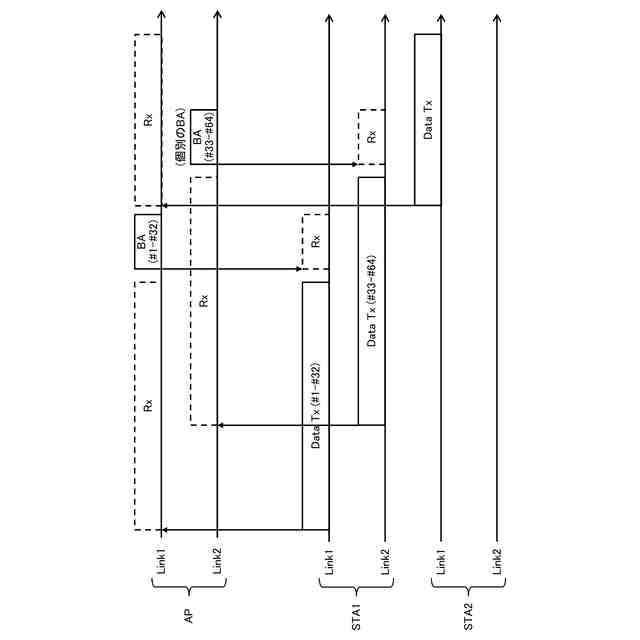

そこで、ＭＬＯにおけるＡＲＱ方式として、ＣｏｍｍｏｎＢｌｏｃｋＡｃｋと呼ばれる方式が提案されている（例えば、非特許文献１を参照のこと）。この方式では、データ受信者は、同じリンクで受信したデータの取得成功可否情報に加えて、他のリンクで受信したデータの取得成功可否情報も含んだ応答信号であるＣｏｍｍｏｎＢｌｏｃｋＡｃｋをデータ送信者側に送信する。したがって、データ送信者は、あるリンクで応答信号の受信に失敗したとしても、他のリンクで応答信号の受信に成功していれば、応答信号の受信に失敗したリンクで送信したデータの取得成功可否情報を取得することが可能となり、無駄な再送を防ぐことができる。
【０００５】
ＭＬＯでは、送信者は同じトラフィックのデータを複数のリンクに振り分けて送信する場合がある。ＣｏｍｍｏｎＢｌｏｃｋＡｃｋ方式によれば、受信者は、１つのＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎのデータの取得成功可否情報をまとめた応答信号を送信する。したがって、送信者は、リンク毎の個別の取得成功可否情報を含んだ個別の応答信号の受信に失敗したとしても、ＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎ全体の取得成功可否情報をまとめた共通の応答信号に成功していれば、無駄な再送を防ぐことができる。なお、ここで言うＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎは、送信者（送信者アドレス）とトラフィック（ＴｒａｆｆｉｃＩｄｅｎｔｉｆｉｅｒ：ＴＩＤ）の組み合わせからなる。本明細書では、送信者とＴＩＤの組み合わせを「送信者情報」とも呼ぶことにする。
【０００６】

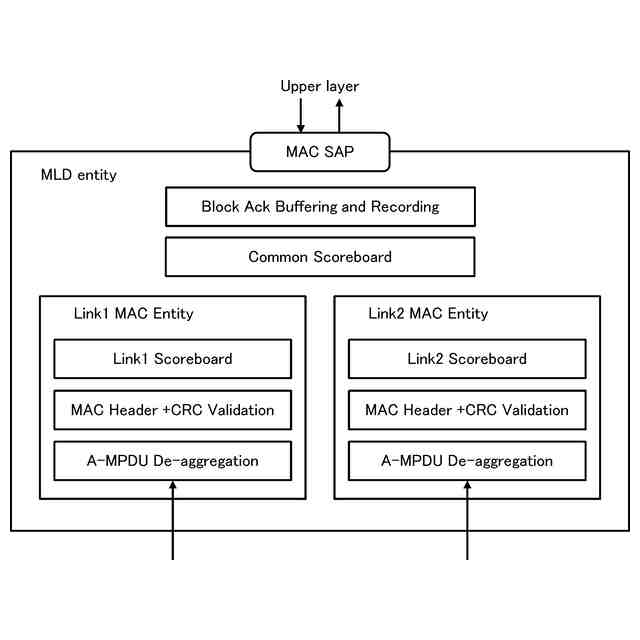

一般に、データ受信者側では、データの取得成功可否情報の記憶には、「スコアボード」と呼ばれるメモリが使用される。非特許文献１では、ＣｏｍｍｏｎＢｌｏｃｋＡｃｋを生成するために、各リンクでの受信データの取得成功可否情報を記憶するＣｏｍｍｏｎＳｃｏｒｅｂｏａｒｄを使用する。しかしながら、非特許文献１に記載された提案内容では、ＣｏｍｍｏｎＳｃｏｒｅｂｏａｒｄは、ＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎ毎（すなわち、送信者とトラフィック識別子（ＴＩＤ）の組み合わせ毎）に固定したメモリ領域を割り当てる「Ｆｕｌｌ－ｓｔａｔｅ型」で取得成功可否情報の管理を行うことを前提としており、記憶容量が大きく高価なメモリを実装する必要があるため、実装難易度が高くなることが懸念される。
【０００７】
一方、リンク毎のデータの取得成功可否情報の記憶には、「Ｐａｒｔｉａｌ－ｓｔａｔｅ型」のスコアボードを用いるのが主流である。Ｐａｒｔｉａｌ－ｓｔａｔｅ型のスコアボードは、せいぜい１つのＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎ分の取得成功可否情報を一時的に記憶する、言わばキャッシュ型の小容量メモリである。すなわち、Ｐａｒｔｉａｌｓｔａｔｅ型のスコアボードでは、Ｆｕｌｌ－ｓｔａｔｅ型のようにＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎ毎に固定したメモリ領域を割り当てず、該当するリンクで別のＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎが開始すれば上書きされていく。
【０００８】
上述したＣｏｍｍｏｎＳｃｏｒｅｂｏａｒｄも、Ｆｕｌｌ－ｓｔａｔｅ型ではなくＰａｒｔｉａｌ－ｓｔａｔｅ型で管理すれば、記憶容量を削減でき、実装難易度を緩和することができる。しかしながら、Ｐａｒｔｉａｌ－ｓｔａｔｅ型ではせいぜい１つのＢｌｏｃｋＡｃｋＳｅｓｓｉｏｎ分の取得成功可否情報の記憶しか保証されない。このため、更新タイミングや条件を規定しなければ、ＣｏｍｍｏｎＳｃｏｒｅｂｏａｒｄが別のセッションの情報で上書きされてしまうためＣｏｍｍｏｎＢｌｏｃｋＡｃｋを生成できないといった問題が生じかねない。
【先行技術文献】
【特許文献】
【０００９】
特開２０１７－２８７４６号公報
【非特許文献】
【００１０】
ＩＥＥＥ８０２．１１の公開寄書（２０／００５５ｒ０、Ｍｕｌｔｉ－ｌｉｎｋＢｌｏｃｋＡｃｋＡｒｃｈｉｔｅｃｔｕｒｅ）
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
