公開番号2025118881
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025081844,2023124023
出願日2025-05-15,2020-06-11
発明の名称画像デコード方法、及びその装置
出願人エルジーエレクトロニクスインコーポレイティド,LG ELECTRONICS INC.
代理人個人,個人,個人,個人,個人,個人
主分類H04N 19/70 20140101AFI20250805BHJP(電気通信技術)
要約【課題】クロマ成分に対する量子化パラメータ導出に対するデータコーディングの効率を上げる方法及び装置を提供する。
【解決手段】ビデオ/画像デコード装置は、取得した画像情報に基づいて、ジョイントクロマコーディングのための量子化パラメータを導出し、ジョイントクロマコーディングのための量子化パラメータに基づいてレジデュアルサンプルを導出し、レジデュアルサンプルに基づいて再構成画像を生成する。クロマアレイタイプに基づいて、ジョイントクロマコーディングのための量子化パラメータデータが存在するか否かを表すフラグを取得し、フラグに基づいて、ジョイントクロマコーディングのための量子化パラメータデータを取得する。

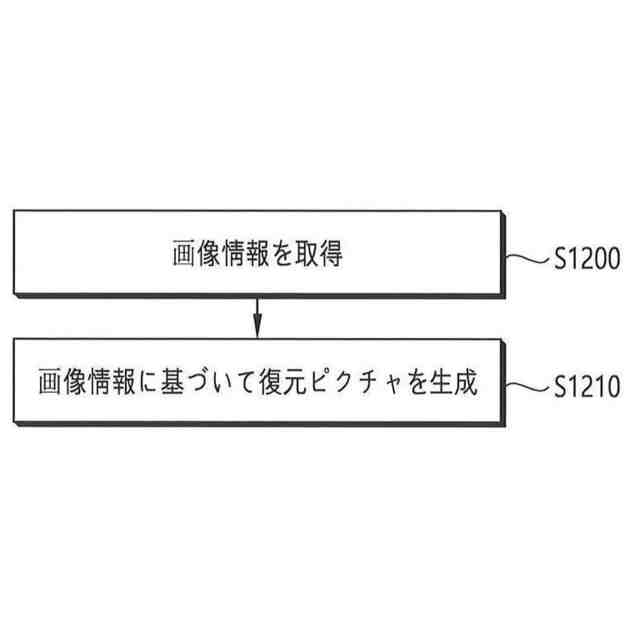

【選択図】図12
特許請求の範囲【請求項１】
画像情報をデコードするための装置であって、
メモリと、
前記メモリに接続された少なくとも１つのプロセッサとを備え、前記少なくとも１つのプロセッサは、
画像情報を取得し、
前記画像情報に基づいて、ジョイントクロマコーディングのための量子化パラメータを導出し、
前記ジョイントクロマコーディングのための量子化パラメータに基づいてレジデュアルサンプルを導出し、
前記レジデュアルサンプルに基づいて再構成画像を生成する、ように構成され、
前記少なくとも１つのプロセッサは、
クロマアレイタイプに基づいて、ジョイントクロマコーディングのための量子化パラメータデータが存在するか否かを表すフラグを取得し、
前記フラグに基づいて、前記ジョイントクロマコーディングのための量子化パラメータデータを取得する、ように構成され、
前記量子化パラメータデータは、クロマ量子化パラメータマッピングテーブルの開始量子化パラメータのシンタックスエレメントと、前記クロマ量子化パラメータマッピングテーブル内の量子化パラメータの数のシンタックスエレメントと、を含み、
前記クロマ量子化パラメータマッピングテーブルは、前記量子化パラメータデータに基づいて導出され、
前記ジョイントクロマコーディングのための量子化パラメータは、前記クロマ量子化パラメータマッピングテーブルに基づいて導出され、
前記ジョイントクロマコーディングのための量子化パラメータデータが存在するか否かを表すフラグは、前記画像情報のＳＰＳ（シーケンスパラメータセット）に含まれる、装置。
続きを表示（約 1,500 文字）【請求項２】
画像をエンコードするための装置であって、
メモリと、
前記メモリに接続された少なくとも１つのプロセッサとを備え、前記少なくとも１つのプロセッサは、
ジョイントクロマコーディングのための量子化パラメータに基づいてレジデュアルサンプルを導出し、
前記ジョイントクロマコーディングのための量子化パラメータデータを含む画像情報をエンコードし、
前記画像情報を含むビットストリームを生成する、ように構成され、
前記少なくとも１つのプロセッサは、
クロマアレイタイプに基づいて、前記ジョイントクロマコーディングのための量子化パラメータデータを生成し、
前記ジョイントクロマコーディングのための前記量子化パラメータデータが存在するか否かを表すフラグを生成し、
前記量子化パラメータデータおよび前記フラグを含む前記画像情報をエンコードする、ように構成され、
前記量子化パラメータデータは、クロマ量子化パラメータマッピングテーブルの開始量子化パラメータのシンタックスエレメントと、前記クロマ量子化パラメータマッピングテーブル内の量子化パラメータの数のシンタックスエレメントと、を含み、
前記クロマ量子化パラメータマッピングテーブルは、前記量子化パラメータデータに基づいて導出され、
前記ジョイントクロマコーディングのための量子化パラメータは、前記クロマ量子化パラメータマッピングテーブルに基づいて導出され、
前記ジョイントクロマコーディングのための量子化パラメータデータが存在するか否かを表すフラグは、前記画像情報のＳＰＳ（シーケンスパラメータセット）に含まれる、装置。
【請求項３】
画像情報を送信するための装置であって、前記装置は、
画像情報のビットストリームを取得するように構成された少なくとも１つのプロセッサであって、前記ビットストリームは、ジョイントクロマコーディングのための量子化パラメータに基づいてレジデュアルサンプルを導出することと、前記ジョイントクロマコーディングのための量子化パラメータデータを含む画像情報をエンコードすることと、前記画像情報を含む前記ビットストリームを生成することと、に基づいて生成される、少なくとも１つのプロセッサと、
前記ビットストリームを含むデータを送信するように構成された送信機と、を備え、
前記少なくとも１つのプロセッサは、
クロマアレイタイプに基づいて、前記ジョイントクロマコーディングのための量子化パラメータデータを生成し、
前記ジョイントクロマコーディングのための前記量子化パラメータデータが存在するか否かを表すフラグを生成し、
前記量子化パラメータデータおよび前記フラグを含む前記画像情報を符号化する、ように構成され、
前記量子化パラメータデータは、クロマ量子化パラメータマッピングテーブルの開始量子化パラメータのシンタックスエレメントと、前記クロマ量子化パラメータマッピングテーブル内の量子化パラメータの数のシンタックスエレメントと、を含み、
前記クロマ量子化パラメータマッピングテーブルは、前記量子化パラメータデータに基づいて導出され、
前記ジョイントクロマコーディングのための量子化パラメータは、前記クロマ量子化パラメータマッピングテーブルに基づいて導出され、
前記ジョイントクロマコーディングのための量子化パラメータデータが存在するか否かを表すフラグは、前記画像情報のＳＰＳ（シーケンスパラメータセット）に含まれる、装置。

発明の詳細な説明【技術分野】
【０００１】
本文書は、画像コーディング技術に関し、より詳細には、画像コーディングシステムに
おいてハイレベルシンタックスを介してシグナリングされたクロマ量子化パラメータデー
タに基づいて画像情報をコーディングする画像デコード方法、及びその装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
最近、ＨＤ（ＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）画像及びＵＨＤ（ＵｌｔｒａＨｉｇ
ｈＤｅｆｉｎｉｔｉｏｎ）画像のような高解像度、高品質の画像に対する需要が様々な
分野で増加している。画像データが高解像度、高品質になるほど、既存の画像データに比
べて相対的に送信される情報量またはビット量が増加するため、既存の有無線広帯域回線
のような媒体を利用して画像データを送信し、または既存の格納媒体を利用して画像デー
タを格納する場合、送信費用と格納費用が増加される。
【０００３】
それによって、高解像度、高品質画像の情報を効果的に送信または格納し、再生するた
めに、高効率の画像圧縮技術が要求される。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本文書の技術的課題は、画像コーディング効率を上げる方法及び装置を提供することに
ある。
【０００５】
本文書の他の技術的課題は、クロマ成分に対する量子化パラメータ導出に対するデータ
コーディングの効率を上げる方法及び装置を提供することにある。
【課題を解決するための手段】
【０００６】
本文書の一実施形態に係ると、デコード装置によって実行される画像デコード方法が提
供される。前記方法は、画像情報を取得するステップ、及び前記画像情報に基づいて、復
元ピクチャを生成するステップを含むことを特徴とする。
【０００７】
本文書の別の一実施形態に係ると、画像デコードを実行するデコード装置が提供される
。前記デコード装置は、画像情報を取得するエントロピーデコード部、及び前記画像情報
に基づいて復元ピクチャを生成するレジデュアル処理部を含むことを特徴とする。
【０００８】
本文書のまた別の一実施形態に係ると、エンコード装置によって実行されるビデオエン
コード方法を提供する。前記方法は、画像情報をエンコードするステップ、及び前記画像
情報を含むビットストリームを生成するステップを含むことを特徴とする。
【０００９】
本文書のまた別の一実施形態に係ると、ビデオエンコード装置を提供する。前記エンコ
ード装置は画像情報をエンコードし、前記画像情報を含むビットストリームを生成するエ
ントロピーエンコード部を含むことを特徴とする。
【発明の効果】
【００１０】
本文書にかかると、クロマ成分に対する量子化パラメータの導出のための量子化パラメ
ータデータの送信可否を示すフラグに基づいて、量子化パラメータの導出のための量子化
パラメータテーブルを決定することができ、画像の特性による量子化パラメータに基づい
てコーディングを実行し、コーディング効率を向上させることができる。
（【００１１】以降は省略されています）
