公開番号2025118892
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025082015,2022521485
出願日2025-05-15,2020-10-08
発明の名称無線アクセスネットワーク通信システムにおけるE2インタフェースを介するサービス加入イベントをリレーするための装置及び方法
出願人サムスンエレクトロニクスカンパニーリミテッド
代理人個人,個人
主分類H04W 60/04 20090101AFI20250805BHJP(電気通信技術)
要約【課題】LTE(Long Term Evolution)などの4G(4^th Generation)通信システム以後のより高いデータ伝送率をサポートするための5G(5^th generation)又はpre-5G通信システムを提供する。
【解決手段】本開示の多様な実施形態によれば、E2ノードによって行われる方法は、E2インタフェースを介してRIC(RAN(radio access network) intelligent controller)にRIC指示メッセージ(RIC indication message)を送信する過程を含み、上記RIC指示メッセージは、指示類型に関する情報を含み、上記指示類型は「挿入(insert)」及び「報告(report)」を含む類型のうちの1つであり得る。
【選択図】図8
特許請求の範囲【請求項１】
Ｏ－ＲＡＮ（ｏｐｅｎ－ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）のＥ２ノード（６１０）によって行われる方法であって、
前記Ｏ－ＲＡＮのＥ２インタフェースを介して、ＲＩＣ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ（ＲＡＮ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）（６４０）に、メッセージ類型（ｔｙｐｅ）情報を含むＲＩＣ指示メッセージ（ｉｎｄｉｃａｔｉｏｎｍｅｓｓａｇｅ）を伝送する動作を含み、

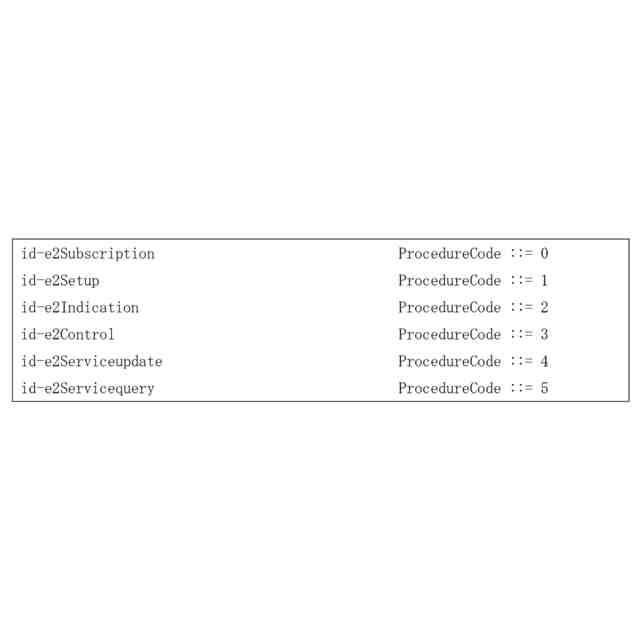

前記メッセージ類型情報は、プロシージャコード値（ｐｒｏｃｅｄｕｒｅｃｏｄｅｖａｌｕｅ）及び前記メッセージの類型を含み、
前記プロシージャコード値は、ＲＩＣ加入（ｓｕｂｓｃｒｉｐｔｉｏｎ）、設定（ｓｅｔｕｐ）、ＲＩＣ指示（ｉｎｄｉｃａｔｉｏｎ）、ＲＩＣ制御（ｃｏｎｔｒｏｌ）、ＲＩＣサービスアップデート（ｓｅｒｖｉｃｅｕｐｄａｔｅ）又はＲＩＣサービスクエリ（ｓｅｒｖｉｃｅｑｕｅｒｙ）を示し、
前記メッセージの類型は、初期（ｉｎｉｔｉａｌ）、成功（ｓｕｃｃｅｓｓｆｕｌ）又は失敗（ｕｎｓｕｃｃｅｓｓｆｕｌ）を示す、方法。
続きを表示（約 1,400 文字）【請求項２】
前記ＲＩＣ指示メッセージは、前記Ｅ２ノードのＲＡＮ機能（ｆｕｎｃｔｉｏｎ）ＩＤに対応するＲＩＣサービスの類型を示す指示類型情報を含む、請求項１に記載の方法。
【請求項３】
前記ＲＩＣサービスの類型は、「挿入（ｉｎｓｅｒｔ）」及び「報告（ｒｅｐｏｒｔ）」を含む、請求項１に記載の方法。
【請求項４】
前記ＲＩＣ指示メッセージは、ＲＩＣ要求ＩＤ及びＲＡＮ機能ＩＤをさらに含む、請求項１に記載の方法。
【請求項５】
前記ＲＩＣ（６４０）は、ｎｅａｒＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣであり、
前記Ｅ２ノード（６１０）は、Ｏ－ＤＵ（Ｏ－ＲＡＮｄｉｓｔｒｉｂｕｔｅｄｕｎｉｔ）、Ｏ－ＣＵ－ＣＰ（Ｏ－ＲＡＮｃｅｎｔｒａｌｕｎｉｔ－ｃｏｎｔｒｏｌｐｌａｎｅ）、Ｏ－ＣＵ－ＵＰ（Ｏ－ＲＡＮｃｅｎｔｒａｌｕｎｉｔ－ｕｓｅｒｐｌａｎｅ）、又はＯ－ｅＮＢ（Ｏ－ＲＡＮｅＮｏｄｅＢ）を含む、請求項１に記載の方法。
【請求項６】
Ｏ－ＲＡＮ（ｏｐｅｎ－ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）のＲＩＣ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ（ＲＡＮ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）（６４０）によって行われる方法であって、
前記Ｏ－ＲＡＮのＥ２インタフェースを介してＲＩＣ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ（ＲＡＮ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）（６４０）からメッセージ類型（ｔｙｐｅ）情報を含むＲＩＣ指示メッセージ（ｉｎｄｉｃａｔｉｏｎｍｅｓｓａｇｅ）を受信する動作を含み、
前記メッセージ類型情報は、プロシージャコード値（ｐｒｏｃｅｄｕｒｅｃｏｄｅｖａｌｕｅ）及び前記メッセージの類型を含み、
前記プロシージャコード値は、ＲＩＣ加入（ｓｕｂｓｃｒｉｐｔｉｏｎ）、設定（ｓｅｔｕｐ）、ＲＩＣ指示（ｉｎｄｉｃａｔｉｏｎ）、ＲＩＣ制御（ｃｏｎｔｒｏｌ）、ＲＩＣサービスアップデート（ｓｅｒｖｉｃｅｕｐｄａｔｅ）又はＲＩＣサービスクエリ（ｓｅｒｖｉｃｅｑｕｅｒｙ）を示し、
前記メッセージの類型は、初期（ｉｎｉｔｉａｌ）、成功（ｓｕｃｃｅｓｓｆｕｌ）又は失敗（ｕｎｓｕｃｃｅｓｓｆｕｌ）を示す、方法。
【請求項７】
前記ＲＩＣ指示メッセージは、Ｅ２ノードのＲＡＮ機能（ｆｕｎｃｔｉｏｎ）ＩＤに対応するＲＩＣサービスの類型を示す指示類型情報を含む、請求項６に記載の方法。
【請求項８】
前記ＲＩＣサービスの類型は、「挿入（ｉｎｓｅｒｔ）」及び「報告（ｒｅｐｏｒｔ）」を含む、請求項６に記載の方法。
【請求項９】
前記ＲＩＣ指示メッセージは、ＲＩＣ要求ＩＤ及びＲＡＮ機能ＩＤをさらに含む、請求項６に記載の方法。
【請求項１０】
前記ＲＩＣ（６４０）は、ｎｅａｒＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣであり、
Ｅ２ノード（６１０）は、Ｏ－ＤＵ（Ｏ－ＲＡＮｄｉｓｔｒｉｂｕｔｅｄｕｎｉｔ）、Ｏ－ＣＵ－ＣＰ（Ｏ－ＲＡＮｃｅｎｔｒａｌｕｎｉｔ－ｃｏｎｔｒｏｌｐｌａｎｅ）、Ｏ－ＣＵ－ＵＰ（Ｏ－ＲＡＮｃｅｎｔｒａｌｕｎｉｔ－ｕｓｅｒｐｌａｎｅ）、又はＯ－ｅＮＢ（Ｏ－ＲＡＮｅＮｏｄｅＢ）を含む、請求項６に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示（ｄｉｓｃｌｏｓｕｒｅ）は、一般に無線アクセスネットワーク通信システムに関し、より具体的には無線通信システムのＥ２メッセージを用いたＯ－ＲＡＮ（ｏｐｅｎｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）規格に従った基地局に対するサービスイベント（ｅｖｅｎｔ）発生時のメッセージ伝達装置及び方法に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
４Ｇ（４
ｔｈ
ｇｅｎｅｒａｔｉｏｎ）通信システムの商用化以降、増加の趨勢にある無線データトラフィックの需要を満たすために、改善された５Ｇ（５
ｔｈ
ｇｅｎｅｒａｔｉｏｎ）通信システム又はｐｒｅ－５Ｇ通信システムを開発するための努力が注がれている。このような理由で、５Ｇ通信システム又はｐｒｅ－５Ｇ通信システムは、４Ｇネットワーク以後の（Ｂｅｙｏｎｄ４ＧＮｅｔｗｏｒｋ）通信システム又はＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）システム以後の（ＰｏｓｔＬＴＥ）システムと呼ばれている。
【０００３】
高いデータ伝送率を達成するために、５Ｇ通信システムは超高周波（ｍｍＷａｖｅ）帯域（例えば、６０ギガ（６０ＧＨｚ）帯域など）での具現が考慮されている。超高周波帯域での電波の経路損失を緩和し電波の送信距離を増大させるために、５Ｇ通信システムでは、ビームフォーミング（ｂｅａｍｆｏｒｍｉｎｇ）、マッシブマイモ（ｍａｓｓｉｖｅＭＩＭＯ）、全次元ＭＩＭＯ（ＦｕｌｌＤｉｍｅｎｓｉｏｎａｌＭＩＭＯ、ＦＤ－ＭＩＭＯ）、アレイアンテナ（ａｒｒａｙａｎｔｅｎｎａ）、アナログビームフォーミング（ａｎａｌｏｇｂｅａｍ－ｆｏｒｍｉｎｇ）及び大規模アンテナ（ｌａｒｇｅｓｃａｌｅａｎｔｅｎｎａ）技術が論議されている。
【０００４】
また、システムネットワークの改善のために、５Ｇ通信システムでは、進化した小型セル（ａｄｖａｎｃｅｄｓｍａｌｌｃｅｌｌ）、クラウド無線アクセスネットワーク（ｃｌｏｕｄｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ、ｃｌｏｕｄＲＡＮ）、超高密度ネットワーク（ｕｌｔｒａ－ｄｅｎｓｅｎｅｔｗｏｒｋ）、端末間通信（ＤｅｖｉｃｅｔｏＤｅｖｉｃｅｃｏｍｍｕｎｉｃａｔｉｏｎ、Ｄ２Ｄ）、無線バックホール（ｗｉｒｅｌｅｓｓｂａｃｋｈａｕｌ）、移動ネットワーク（ｍｏｖｉｎｇｎｅｔｗｏｒｋ）、協調通信（ｃｏｏｐｅｒａｔｉｖｅｃｏｍｍｕｎｉｃａｔｉｏｎ）、ＣｏＭＰ（ＣｏｏｒｄｉｎａｔｅｄＭｕｌｔｉ－Ｐｏｉｎｔｓ）、及び受信干渉除去（ｉｎｔｅｒｆｅｒｅｎｃｅｃａｎｃｅｌｌａｔｉｏｎ）などの技術開発が行われている。
【０００５】
その他にも、５Ｇシステムでは、進歩したコーディング変調（ＡｄｖａｎｃｅｄＣｏｄｉｎｇＭｏｄｕｌａｔｉｏｎ、ＡＣＭ）方式であるＦＱＡＭ（ＨｙｂｒｉｄＦｒｅｑｕｅｎｃｙＳｈｉｆｔＫｅｙｉｎｇａｎｄＱｕａｄｒａｔｕｒｅＡｍｐｌｉｔｕｄｅＭｏｄｕｌａｔｉｏｎ）及びＳＷＳＣ（ＳｌｉｄｉｎｇＷｉｎｄｏｗＳｕｐｅｒｐｏｓｉｔｉｏｎＣｏｄｉｎｇ）と、進歩したアクセス技術であるＦＢＭＣ（ＦｉｌｔｅｒＢａｎｋＭｕｌｔｉＣａｒｒｉｅｒ）、ＮＯＭＡ（ＮｏｎＯｒｔｈｏｇｏｎａｌＭｕｌｔｉｐｌｅＡｃｃｅｓｓ）、及びＳＣＭＡ（ＳｐａｒｓｅＣｏｄｅＭｕｌｔｉｐｌｅＡｃｃｅｓｓ）などが開発されている。
【０００６】
無線データトラフィックの需要を満たすために５Ｇシステム、ＮＲ（ｎｅｗｒａｄｉｏ又はｎｅｘｔｒａｄｉｏ）が商用化され、４Ｇと同様に５Ｇシステムによって高いデータ伝送率のサービスをユーザに提供しており、また、モノのインターネット及び特定の目的のために高い信頼度を要求するサービスなどの多様な目的を持つ無線通信サービスが提供され得ると予想される。現在、４世代通信システム、５世代システムなどと混用されたシステムで事業者と機器提供企業が集まって設立したＯ－ＲＡＮ（ｏｐｅｎｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）は既存の３ＧＰＰ（登録商標）（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）規格に基づいて新規のＮＥ（ｎｅｔｗｏｒｋｅｌｅｍｅｎｔ）とインタフェース（ｉｎｔｅｒｆａｃｅ）規格を定義し、Ｏ－ＲＡＮ構造を提示している。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
現在、４世代／５世代通信システム（以下、４Ｇ／５Ｇシステム、ＮＲ（ｎｅｗｒａｄｉｏ又はｎｅｘｔｒａｄｉｏ））の商用化とともに、仮想化されたネットワークでユーザに差別化されたサービスサポートが求められるようになった。Ｏ－ＲＡＮは既存の３ＧＰＰ（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）ＮＥ（ｎｅｔｗｏｒｋｅｌｅｍｅｎｔ）、ＲＵ（ｒａｄｉｏｕｎｉｔ）、ＤＵ（ｄｉｓｔｒｉｂｕｔｅｄｕｎｉｔ）、ＣＵ－ＣＰ（ｃｅｎｔｒａｌｕｎｉｔ－ｃｏｎｔｒｏｌｐｌａｎｅ）、ＣＵ－ＵＰ（ｃｅｎｔｒａｌｕｎｉｔ－ｕｓｅｒｐｌａｎｅ）をそれぞれＯ－ＲＵ、Ｏ－ＤＵ、Ｏ－ＣＵ－ＣＰ、Ｏ－ＣＵ－ＵＰと新たに定義し、その他追加的にｎｅａｒ－ｒｅａｌ－ｔｉｍｅＲＩＣ（ＲＡＮｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）を規格化した。
【０００８】

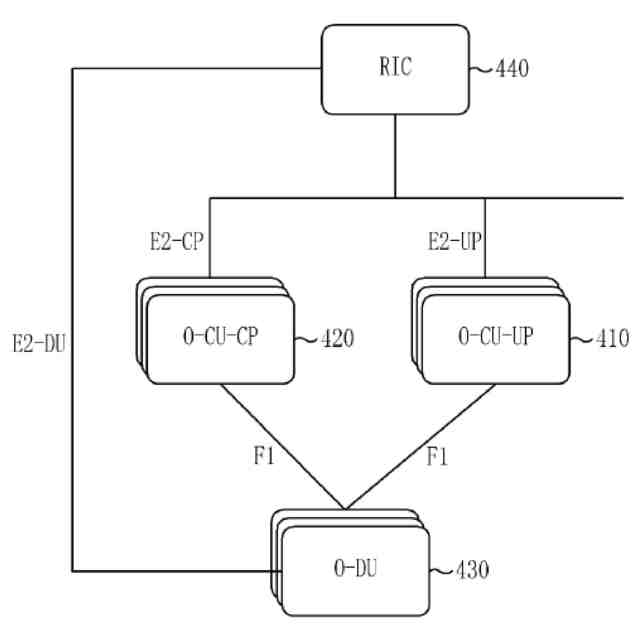

本開示は、新たに定義されたＲＩＣがＯ－ＤＵ、Ｏ－ＣＵ－ＣＰ又はＯ－ＣＵ－ＵＰにサービスを要求するＥ２Ｓｕｂｓｃｒｉｐｔｉｏｎメッセージに関する。また、本開示は、Ｅ２ＳｕｂｓｃｒｉｐｔｉｏｎメッセージをＵＥ単位、グループ（ｇｒｏｕｐ）単位、セル（ｃｅｌｌ）単位、ネットワークスライス（ｎｅｔｗｏｒｋｓｌｉｃｅ）単位に細分化して処理する方法に関する。ここで、Ｏ－ＲＵ、Ｏ－ＤＵ、Ｏ－ＣＵ－ＣＰ、Ｏ－ＣＵ－ＵＰはＯ－ＲＡＮ規格に従って動作できるＲＡＮを構成する客体であると理解されることができ、Ｅ２ノードと称することができる。
【０００９】
ＲＩＣはＥ２加入要求（ｓｕｂｓｃｒｉｐｔｉｏｎＲｅｑｕｅｓｔ）メッセージを生成し、Ｅ２ＮＯＤＥ（例：Ｏ－ＣＵ－ＣＰ、Ｏ－ＣＵ－ＵＰ、Ｏ－ＤＵ）に伝達することによって呼処理ＥＶＥＮＴを設定し、ＥＶＥＮＴ設定後にＥ２ＮＯＤＥがＲＩＣに伝達した加入要求応答（ＳｕｂｓｃｒｉｐｔｉｏｎＲｅｑｕｅｓｔＲｅｓｐｏｎｓｅ）メッセージを伝達する。本開示は、新たに定義されたＲＩＣがＯ－ＤＵ、Ｏ－ＣＵ－ＣＰ、Ｏ－ＣＵ－ＵＰで発生したＥ２ｅｖｅｎｔに該当する呼処理（ＣａｌｌＰｒｏｃｅｓｓｉｎｇ）メッセージをＳｕｂｓｃｒｉｐｔｉｏｎｅｖｅｎｔ条件で設定した全体メッセージ又はＩ／Ｆ別の特定のＡｐｐｌｉｃａｔｉｏｎＰｒｏｔｏｃｏｌ別に区分し、Ｃｅｌｌ単位、ＧｒｏｕｐＩＤ単位、ＮｅｔｗｏｒｋＳｌｉｃｅ単位、ＵＥ単位にｃｏｎｔａｉｎｅｒの形態で受信するＥ２Ｉｎｄｉｃａｔｉｏｎメッセージに関する。
【００１０】
上記の問題点を解決するための本開示は、無線通信システムの第１ノードの方法において、Ｅ２ＮＯＤＥが呼処理ブロックから受信した呼処理メッセージをＩ／Ｆ別に、ＡｐｐｌｉｃａｔｉｏｎＰｒｏｔｏｃｏｌメッセージ別に区分するステップ、区分されたメッセージをＣｅｌｌ単位、ＵＥ単位、ＧｒｏｕｐＩＤ単位、Ｎｅｔｗｏｒｋｓｌｉｃｅ単位のＣｏｎｔａｉｎｅｒに生成するステップ、Ｅ２ＮＯＤＥがＲＩＣにＥ２Ｉｎｄｉｃａｔｉｏｎメッセージに載せて伝達するステップを含むことを特徴とする。また、Ｅ２ＩｎｄｉｃａｔｉｏｎメッセージはＲＩＣから伝送されたＥ２Ｉｎｄｉｃａｔｉｏｎの細部ＩｎｆｏｒｍａｔｉｏｎＥｌｅｍｅｎｔに基づいて確認されることができ、ＩｎｆｏｒｍａｔｉｏｎＥｌｅｍｅｎｔ情報はＥ２ＮＯＤＥの呼処理機能に基づいて設定されたＭＥＳＳＡＧＥＴＹＰＥ識別子情報、ＲＩＣＲＥＱＵＥＳＴＩＤ識別子情報、Ｅ２ＮＯＤＥＦＵＮＣＴＩＯＮＩＤ識別子情報、ＲＩＣＳＵＢＳＣＲＩＰＴＩＯＮＴＹＰＥ識別子情報を含むことができる。
【課題を解決するための手段】
（【００１１】以降は省略されています）
