公開番号2025118926
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025083198,2023144535
出願日2025-05-19,2020-02-27
発明の名称仮想参照デコーダ
出願人フラウンホーファー-ゲゼルシャフト・ツール・フェルデルング・デル・アンゲヴァンテン・フォルシュング・アインゲトラーゲネル・フェライン
代理人弁理士法人鷲田国際特許事務所
主分類H04N 19/70 20140101AFI20250805BHJP(電気通信技術)
要約【課題】ビデオエンコーダ、ビデオデコーダ、ネットワークノード、ビデオデコーダの符号化画像バッファ(CPB)を管理するための装置およびビデオデータストリームを互いにスプライスするための装置を提供する。

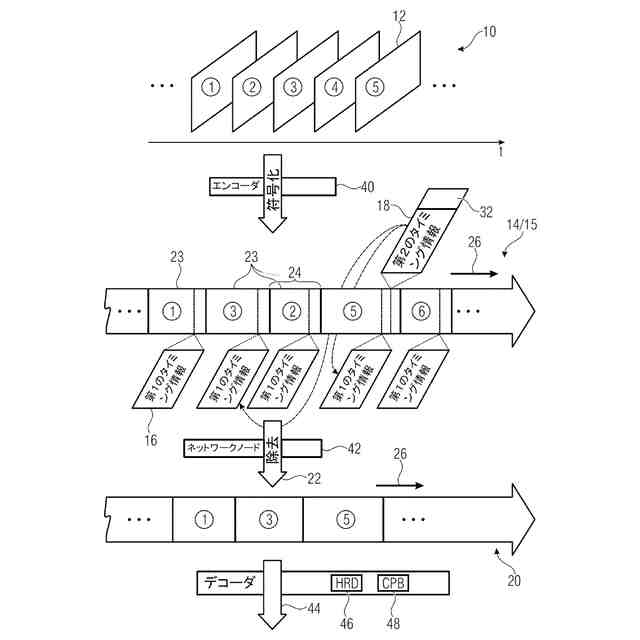

【解決手段】ビデオが符号化されたビデオデータストリーム14は、ビデオデータストリームの完全バージョン15をバッファリングする場合にデコーダ側に適用される第1の符号化画像バッファ(CPB)除去時間に関する第1のタイミング情報と、ビデオデータストリームの完全バージョンからのビデオデータストリームの一部分の除去によるビデオデータストリームとは異なる、ビデオデータストリームの縮小バージョンをバッファリングするためにデコーダ側に適用される第2のCPB除去時間に関する第2のタイミング情報と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
ビデオデータストリームが画像部分のシーケンスを備えるように、ビデオを前記ビデオデータストリームにエンコードするためのビデオエンコーダであって、各画像部分は、その中にエンコードされたビデオの画像を有し、
第１のバッファリング期間（ＢＰ）補足強化情報（ＳＥＩ）メッセージにおいて、初期除去遅延の最大値を指示することと、
前記ビデオデータストリームの第１の画像部分に対応する画像タイミングＳＥＩメッセージにおいて第１のフラグを指示することであって、１に等しい前記第１のフラグは、前記第１の画像部分に続いて、連結フラグが１に等しく、初期除去遅延が前記初期除去遅延の最大値よりも小さい第２のＢＰＳＥＩメッセージを有する第２の画像部分が続く場合、以前の廃棄不可能なピクチャ部分の除去からの経過時間に基づく公称符号化画像バッファ（ＣＰＢ）除去時間が適用されることを示す、指示することと、
を行うように構成されたビデオエンコーダ。
続きを表示（約 1,800 文字）【請求項２】
前記以前の破棄不可能な画像部分の除去からの経過時間が前記第２のＢＰＳＥＩメッセージに示される、請求項１に記載のビデオエンコーダ。
【請求項３】
前記第１の画像部分、前記第２の画像部分、および前記以前の破棄不可能な画像部分は、アクセスユニットである、請求項１に記載のビデオエンコーダ。
【請求項４】
ビデオデータストリームが画像部分のシーケンスを備えるように、ビデオを前記ビデオデータストリームにエンコードする方法であって、各画像部分は、その中にエンコードされたビデオの画像を有し、
第１のバッファリング期間（ＢＰ）補足強化情報（ＳＥＩ）メッセージにおいて、初期除去遅延の最大値を指示することと、
前記ビデオデータストリームの第１の画像部分に対応する画像タイミングＳＥＩメッセージにおいて第１のフラグを指示することであって、１に等しい前記第１のフラグは、前記第１の画像部分に続いて、連結フラグが１に等しく、初期除去遅延が前記初期除去遅延の最大値よりも小さい第２のＢＰＳＥＩメッセージを有する第２の画像部分が続く場合、以前の廃棄不可能なピクチャ部分の除去からの経過時間に基づく公称符号化画像バッファ（ＣＰＢ）除去時間が適用されることを示す、指示することと、
を備える方法。
【請求項５】
前記以前の破棄不可能な画像部分の除去からの経過時間が前記第２のＢＰＳＥＩメッセージに示される、請求項４に記載の方法。
【請求項６】
前記第１の画像部分、前記第２の画像部分、および前記以前の破棄不可能な画像部分は、アクセスユニットである、請求項４に記載の方法。
【請求項７】
少なくとも１つのプロセッサによって実行されると、
第１のバッファリング期間（ＢＰ）補足強化情報（ＳＥＩ）メッセージにおいて、初期除去遅延の最大値を指示することと、
ビデオデータストリームの第１の画像部分に対応する画像タイミングＳＥＩメッセージにおいて第１のフラグを指示することであって、１に等しい前記第１のフラグは、前記第１の画像部分に続いて、連結フラグが１に等しく、初期除去遅延が前記初期除去遅延の最大値よりも小さい第２のＢＰＳＥＩメッセージを有する第２の画像部分が続く場合、以前の廃棄不可能なピクチャ部分の除去からの経過時間に基づく公称符号化画像バッファ（ＣＰＢ）除去時間が適用されることを示す、指示することと、
を行うことによって、前記少なくとも１つのプロセッサに、前記ビデオデータストリームが画像部分のシーケンスを備えるようにビデオを前記ビデオデータストリームにエンコードさせる命令を備え、
各画像部分は、その中にエンコードされたビデオの画像を有する、
非一時的コンピュータ可読媒体。
【請求項８】
前記以前の破棄不可能な画像部分の除去からの経過時間が前記第２のＢＰＳＥＩメッセージに示される、請求項７に記載の非一時的コンピュータ可読媒体。
【請求項９】
前記第１の画像部分、前記第２の画像部分、および前記以前の破棄不可能な画像部分は、アクセスユニットである、請求項７に記載の非一時的コンピュータ可読媒体。
【請求項１０】
ビデオデータストリームが画像部分のシーケンスを備えるように、ビデオを前記ビデオデータストリームにエンコードするためのプログラムであって、各画像部分は、その中にエンコードされたビデオの画像を有し、
前記プログラムは、コンピュータシステムに、
第１のバッファリング期間（ＢＰ）補足強化情報（ＳＥＩ）メッセージにおいて、初期除去遅延の最大値を指示することと、
前記ビデオデータストリームの第１の画像部分に対応する画像タイミングＳＥＩメッセージにおいて第１のフラグを指示することであって、１に等しい前記第１のフラグは、前記第１の画像部分に続いて、連結フラグが１に等しく、初期除去遅延が前記初期除去遅延の最大値よりも小さい第２のＢＰＳＥＩメッセージを有する第２の画像部分が続く場合、以前の廃棄不可能なピクチャ部分の除去からの経過時間に基づく公称符号化画像バッファ（ＣＰＢ）除去時間が適用されることを示す、指示することと、
を実行させる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
仮想参照デコーダＨＲＤ、ならびにビットストリームおよびデコーダの適合性をチェックするためのその使用は、通常、ＡＶＣ（アドバンストビデオコーデック）およびＨＥＶＣ（高効率ビデオコーディング）などのビデオ符号化規格で指定される。
続きを表示（約 1,600 文字）【０００２】
本発明による実施形態は、ビデオストリーム、ビデオエンコーダ、ビデオデコーダ、ネットワークノード、ビデオデコーダの符号化画像バッファ（ＣＰＢ）を管理するための装置、およびビデオデータストリームを互いにスプライスするための装置に関する。
【背景技術】
【０００３】
以下、本発明の背景の序章が提供される。

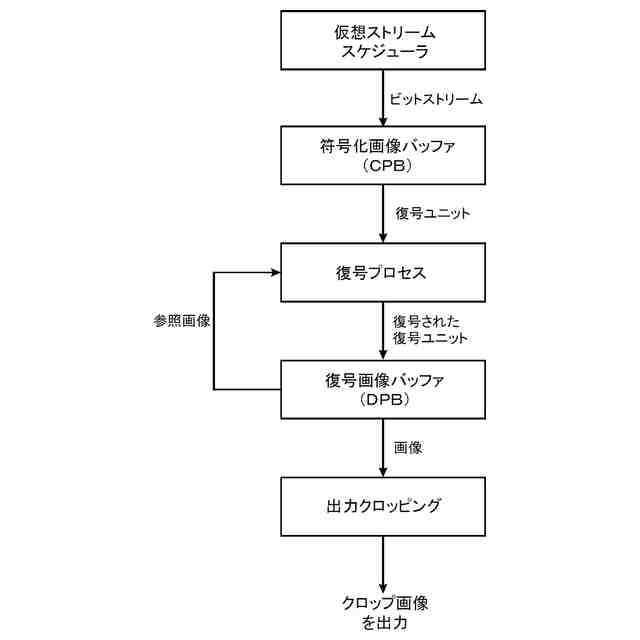

これを行うために、図２に示されるように、仮想ストリームスケジューラ（ＨＳＳ）、符号化画像バッファ（ＣＰＢ）、復号プロセス（瞬時と見なされる）、復号画像バッファ（ＤＰＢ）、および出力クロッピングプロセスからなるＨＲＤバッファモデルが指定される。
【０００４】
モデルは、ビットストリームが符号化画像バッファに供給されるタイミングおよびビットレート、その復号ユニット（低遅延動作モードの場合、ＡＵ、アクセスユニット、またはＶＣＬＮＡＬ（ＶＣＬ：ビデオ符号化層、ＮＡＬ：ネットワーク抽象化層）ユニットのいずれか）がＣＰＢから除去されて瞬時に復号される時間、ならびに画像がＤＰＢから出力される出力時間を定義する。
【０００５】
そうすることにより、デコーダがバッファオーバーフロー（ＣＰＢ内に維持できるよりも多くのデータがデコーダに送信される）または（必要とされるより低いビットレートで）より少ないデータがデコーダに送信され、必要な復号ユニットが復号のためにデコーダにおいて適切な時間ではない、アンダーランを回避するために必要なＣＰＢサイズを定義することも可能である。
【０００６】
最先端の符号化規格は、ビットストリームおよびＨＲＤ要件ならびにバッファモデルを記述するために異なるパラメータを指定する。
【０００７】
たとえば、副層ごとにＨＥＶＣ内で定義されたｈｒｄ＿ｐａｒａｍｅｔｅｒは、Ｂｉｔｒａｔｅ（ｉ）およびＣＰＢｓｉｚｅ（ｉ）の１つ以上のペアからなり、これらは、ストリームスケジューラがサイズＣＰＢｓｉｚｅ（ｉ）のＣＰＢにＢｉｔｒａｔｅ（ｉ）のビットレートを供給する場合、オーバーフローまたはアンダーフローが発生しないことを示す。
【０００８】
ｈｒｄ＿ｐａｒａｍｅｔｅｒの構文要素と併せて、その画像に属するＶＣＬＮＡＬユニットがいつ復号のために送信されるかを示すＣＰＢからの画像の除去時間を指定するビットストリーム内に追加のタイミング情報が存在する。
理解を容易にするために、サブ画像処理は説明から省略される。
【０００９】
関連情報は、ＩｎｉｔｉａｌＣＰＢＲｅｍｏｖａｌＤｅｌａｙ（ｉ）、ＩｎｉｔｉａｌＣＰＢＲｅｍｏｖａｌＯｆｆｓｅｔ（ｉ）、およびＡｕＣＰＢＲｅｍｏｖａｌＤｅｌａｙを有するバッファリング期間ＳＥＩ（補足強化情報）メッセージ内、およびＡｕＣＰＢＲｅｍｏｖａｌＤｅｌａｙを有する画像タイミングＳＥＩメッセージ内に存在する。
最も基本的な動作では、ＩｎｉｔｉａｌＣＰＢＲｅｍｏｖａｌＤｅｌａｙ（ｉ）およびＡｕＣＰＢＲｅｍｏｖａｌＤｅｌａｙのみが使用される。
【００１０】
その場合、復号される最初のアクセスユニットは、ランダムアクセスポイントＲＡＰであり、その対応するバッファリング期間ＳＥＩメッセージおよび時間０は、ランダムアクセスポイントの最初のビットがＣＰＢに入る時間として定義される。次に、時間ＩｎｉｔｉａｌＣＰＢＲｅｍｏｖａｌＤｅｌａｙ（ｉ）において、ランダムアクセスポイントに対応する画像がＣＰＢから除去され、さらに非ＲＡＰ画像のＣＰＢからの除去がＩｎｉｔｉａｌＣＰＢＲｅｖｏｖａｌＤｅｌａｙ（ｉ）＋ＡｕＣＰＢＲｅｍｏｖａｌＤｅｌａｙにおいて行われる（ＨＥＶＣは、遅延を時間に変換するためのいくつかのパラメータ、すなわちＣｌｏｃｋＴｉｃｋを定義するが、これは簡略化のためにここでは無視される）。
（【００１１】以降は省略されています）
