公開番号2025121192
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016491
出願日2024-02-06
発明の名称バレルめっき装置
出願人睦技研株式会社
代理人弁理士法人豊栖特許事務所
主分類C25D 17/20 20060101AFI20250812BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】バレル内の中央部のスペースを有効活用して被めっき物の投入量を増加しながら、めっき品質、効率を維持または改善する。
【解決手段】バレルめっき装置は、めっき液2が充填されてなるめっき槽3と、被めっき物1を収容する第1収容部11を有し、めっき液2が通液する第1通液開口12が設けられた第1バレル10と、第1バレル10内の中央部に配置され、被めっき物1が収容する第2収容部21を有し、めっき液2が通液する第2通液開口22が設けられた第2バレル20と、第1バレル10及び/または第2バレル20を回転する回転機構30と、第1バレル10と第2バレル20内に配置される被めっき物1をマイナス電位として、めっき液2をプラス電位とする電源40とを備え、第1バレル10と第2バレル20が浸漬位置で回転してめっきを施す。
【選択図】図1
特許請求の範囲【請求項１】
めっき液が充填されてなるめっき槽と、
被めっき物を収容する第１収容部を有し、前記めっき液が通液する第１通液開口が設けられた第１バレルと、
前記第１バレル内の中央部に配置され、
被めっき物が収容する第２収容部を有し、前記めっき液が通液する第２通液開口が設けられた第２バレルと、
前記第１バレル及び／または前記第２バレルを回転する回転機構と、
前記第１バレルと前記第２バレル内に配置される前記被めっき物をマイナス電位として、前記めっき液をプラス電位とする電源とを備え、
前記第１バレルと前記第２バレルが前記めっき槽の前記めっき液に浸漬された浸漬位置で回転して前記被めっき物にめっきを施すバレルめっき装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のバレルめっき装置であって、
前記第２バレルの中心軸が、前記第１バレルの中心軸から前記第１バレルの直径または対角線の２０％以内に配置されるバレルめっき装置。
【請求項３】
請求項１に記載のバレルめっき装置であって、
前記第２バレルの直径または対角線（Ｌ２）が、前記第１バレルの直径または対角線（Ｌ１）の１／５以上であるバレルめっき装置。
【請求項４】
請求項１に記載のバレルめっき装置であって、
前記第２バレルは、前記第１バレルと同じ方向に回転するバレルめっき装置。
【請求項５】
請求項１に記載のバレルめっき装置であって、
前記第２バレルが、前記第１バレルと異なる方向に回転するバレルめっき装置。
【請求項６】
請求項１に記載のバレルめっき装置であって、
前記第１バレル及び前記第２バレルが同一の前記回転機構で回転する、
または、前記第１バレルと前記第２バレルのいずれか一方の回転を利用して他方を回転するバレルめっき装置。
【請求項７】
請求項１に記載のバレルめっき装置であって、
前記第２バレルは、前記第１収容部内の前記被めっき物を撹拌する撹拌部を有するバレルめっき装置。
【請求項８】
請求項１に記載のバレルめっき装置であって、
前記第１バレル内に１または複数の第２バレルを備えるバレルめっき装置。
【請求項９】
請求項１ないし８のいずれか一項に記載のバレルめっき装置であって、
前記電源のマイナス側の電極端子に接続されて前記被めっき物をマイナス電位とする通電回路を有し、
前記通電回路が、
前記第１収容部内の前記被めっき物に接触する第１陰極と、
前記第１陰極と前記電源のマイナス側の電極端子とを接続する第１導入部と、
前記第２収容部内の前記被めっき物に接触する第２陰極と、
前記第２陰極と前記電源のマイナス側の電極端子とを接続する第２導入部と、
を有し、
前記第１バレルまたは／及び前記第２バレルの端面部に配置される回転軸が、前記第２導入部を挿通する挿通部を有し、前記挿通部が前記第２収容部に連通されるバレルめっき装置。
【請求項１０】
請求項９に記載のバレルめっき装置であって、
前記第１導入部または／及び前記第２導入部が、
前記電源の前記マイナス側の電極端子に接続される電源側の陰極導入部と、
前記電源側の陰極導入部と分断され、前記第１陰極または／及び前記第２陰極に接続される陰極側の陰極導入部と、
前記電源側の陰極導入部と前記陰極側の陰極導入部とを電気的に接続する接続部とを有するバレルめっき装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、バレルめっき装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
電気めっき法の一手法として、バレルめっき（回転めっき）がある。回転式のバレルめっきは、筒状の樽（バレル、Ｂａｒｒｅｌ）の形をした容器に被めっき物（ワーク）を入れ、バレルを回転しながらめっきする。バレルめっき装置は、バレル内で被めっき物を適切に転動、混合し、堆積物の表層面に表出させる必要があり、めっき膜厚の均一化、めっき品質を維持するために、バレル内への被めっき物の投入量が一定量に制限される。バレル内に投入された適量の被めっき物は、バレル内の下方に塊状で堆積し、回転方向に持ち上げられながら、適切に転動、混合し、表層面に表出されることで、膜厚の均一化を図ることができ、めっき品質を維持できる。被めっき物の適量は、被めっき物の形状、サイズなどに応じて異なり、例えばバレルの容積に対し約１／４～１／３程度である。しかし、被めっき物を適切な投入量に制限した場合、被めっき物が存在しない、すなわちめっき処理できないデッドスペースがバレルの容積の約３／４～２／３程度と大きく生じる。被めっき物はバレル内の底部に塊状で堆積するため、バレル内の中央部のスペースを十分に有効活用できない問題がある。
【０００３】
他方で、バレル内に被めっき物を適量以上に入れ過ぎた場合、被めっき物が適切に転動、混合されず、堆積する塊の内部に滞在し表層面に表出されない時間、非通電状態が長くなり、まためっき液との接触が不十分、不安定になり、めっき膜厚の均一化が図れず、めっき品質を維持できない問題が生じる。また、めっきに長時間を要し、めっき効率の低下を招く問題が生じる。バレル内のスペースを有効活用することと、めっき品質またはめっき効率の向上、維持することは、被めっき物を適量に制限するか否かの点で相反し、同時に実現することが難しい。
【先行技術文献】
【特許文献】
【０００４】
特開平５－２１４５９７号公報
特開平５－２２２５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されるバレルめっき装置８００は、図９に示すように、周部の一部が二重構造の渦巻き状で横軸の周りに回転するメッキドラム（バレル）を有し、被めっき物の出し入れを容易としてバレルめっきの自動化を図るものであるが、バレル内の中央部のスペースを有効活用できず、被めっき物の投入量を増加できない。むしろ、バレル周部の一部が二重構造の渦巻き状とすることで、バレルの最外周で一重のバレルを設けた場合よりも、被めっき物を収容量（投入量）は減少する。バレルの半径（または対角線の半分）が小さくなることは収容量を減少することを意味し、外周部の方が中央部よりも収容量の減少の程度は大きい。また被めっき物の堆積物の表層面を小さくし、被めっき物の転動、移動、混合を減少し、めっき品質に影響を及ぼし、または／及び品質を維持できる収容量が減少する問題がある。
【０００６】
特許文献２に開示されるバレルめっき装置９００は、図１０に示すように、バレル容器内面に金網状の陰極を固定して設置する。このバレルめっき装置は、金網状内に収容される被めっき物の衝突による被めっき物の損傷をある程度防止できるが、中央部のスペースを有効活用できず、バレル内の投入量を増加できない。金網状内の被めっき物の撹拌、転動、移動、姿勢変更は制限され、めっき品質に影響を及ぼし、品質を維持のために時間を要する、金網状内の被めっき物とバレル内の被めっき物とを同様のめっき品質、めっき時間にすることは容易ではない。特許文献２のバレルめっき装置は、バレル内の中央部のスペースを有効活用して被めっき物の投入量を増加しながら、めっき品質、効率を維持または改善するという問題を解消できない。
【０００７】
本発明は、以上の弊害を解消することを目的に開発されたもので、本発明の目的の１つは、バレル内の中央部のスペースを有効活用して被めっき物の投入量を増加しながら、めっき品質、効率を維持または改善することにある。
【課題を解決するための手段】
【０００８】
本開示に係るある態様のバレルめっき装置は、めっき液が充填されてなるめっき槽と、内部に被めっき物を収容する第１収容部を有し、めっき液が通液する第１通液開口が設けられた第１バレルと、第１バレル内の中央部に配置され、被めっき物が収容する第２収容部を有し、めっき液が通液する第２通液開口が設けられた第２バレルと、第１バレル及び／または第２バレルを回転する回転機構と、第１バレルと第２バレル内に配置される被めっき物をマイナス電位として、めっき液をプラス電位とする電源とを備え、第１バレルと第２バレルがめっき槽のめっき液に浸漬された浸漬位置で回転して被めっき物にめっきを施す。
【発明の効果】
【０００９】
以上のバレルめっき装置は、バレル内の中央部のスペースを有効活用して被めっき物の投入量を増加しながら、めっき品質、効率を維持または改善できる特長がある。
【図面の簡単な説明】
【００１０】
本開示の一実施形態に係るバレルめっき装置を示す模式斜視図である。

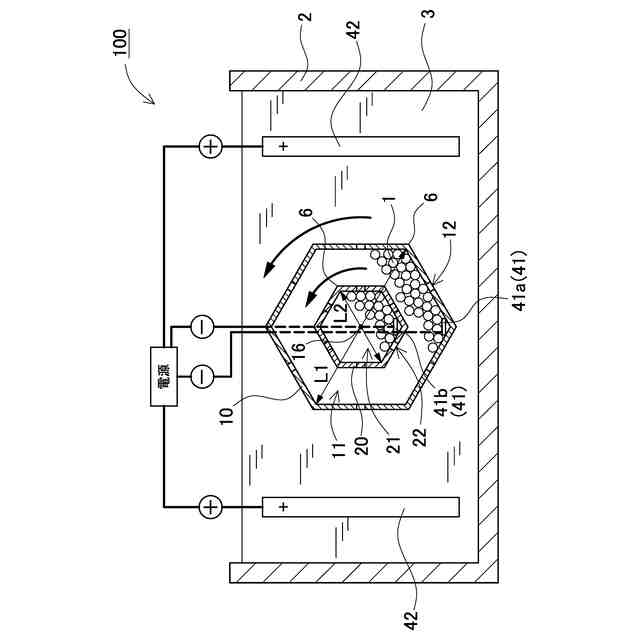

バレルめっき装置の他の例を示す模式断面図である。

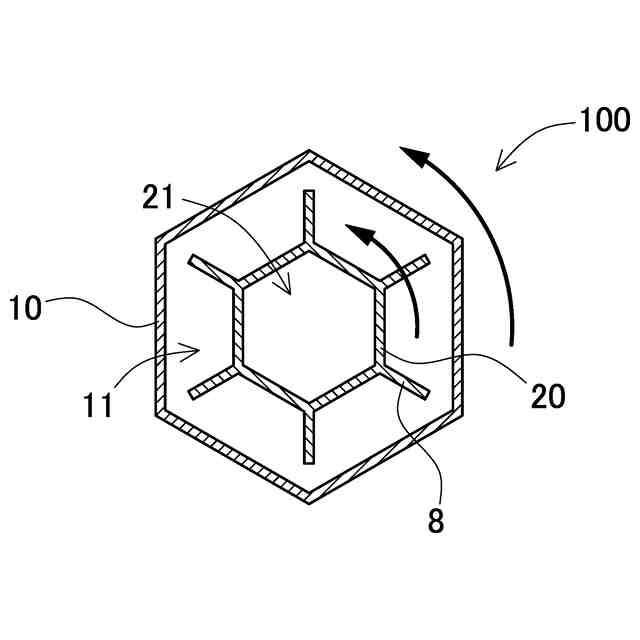

バレルの他の例を示す模式断面図である。

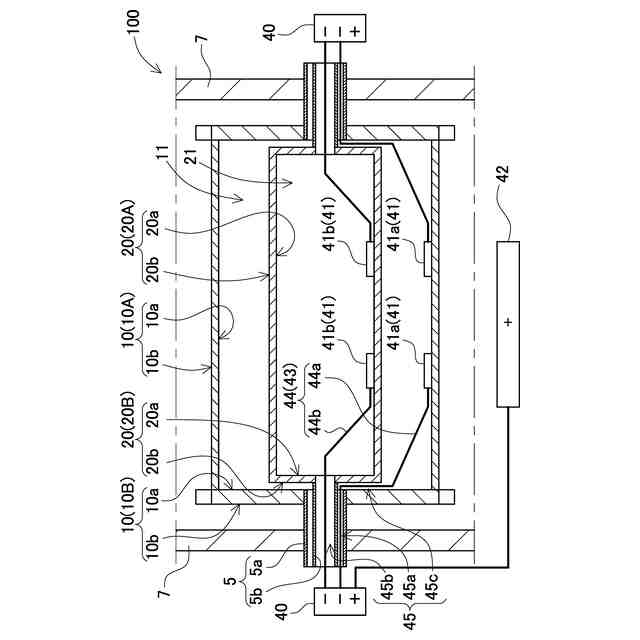

本開示の他の実施例に係るバレルめっき装置を示す模式断面図である。

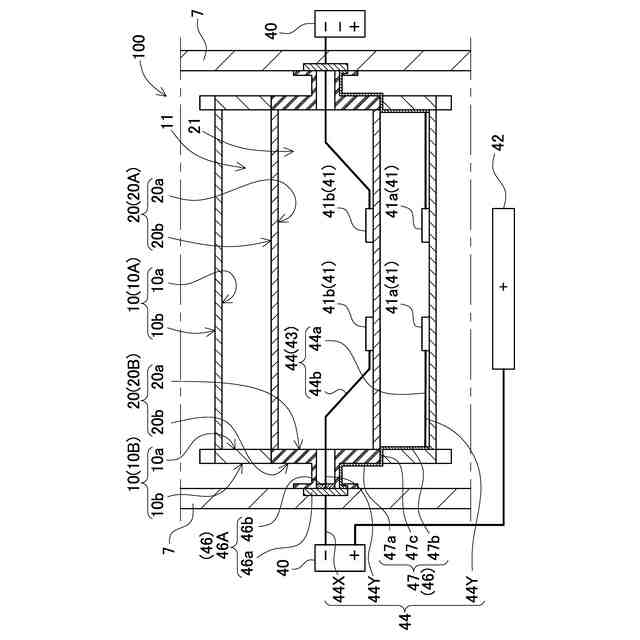

本開示の他の実施例に係るバレルめっき装置を示す模式断面図である。

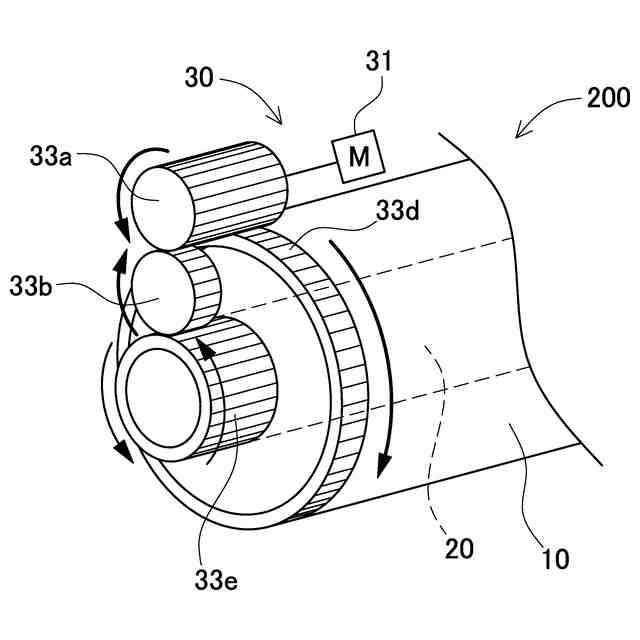

本開示の他の実施形態に係るバレルめっき装置を示す模式断面図である。
本開示の他の実施形態に係るバレルめっき装置を示す模式断面図である。
本開示の他の実施形態に係るバレルめっき装置を示す模式断面図である。

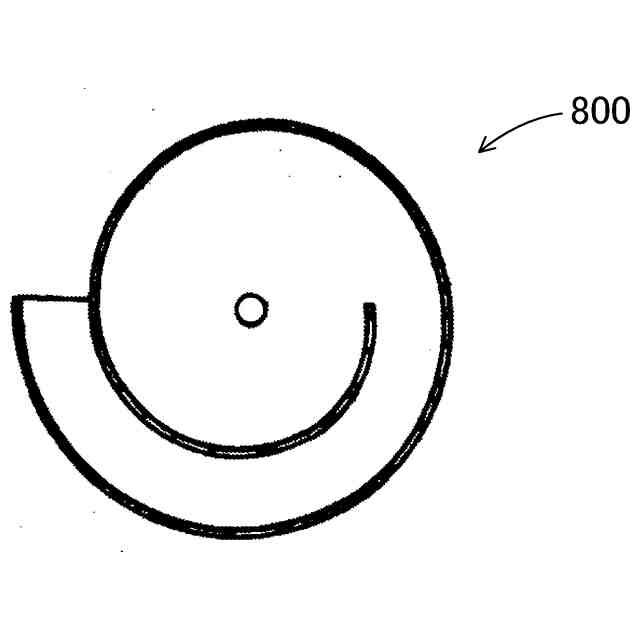

特許文献１で示される従来のバレル式電気めっき装置の概略図である。
特許文献２で示される従来のバレル式電気めっき装置の概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
