公開番号2025139975
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039089
出願日2024-03-13
発明の名称セルユニット
出願人NOK株式会社
代理人弁理士法人NYTパートナーズ
主分類C25B 9/00 20210101AFI20250919BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】設計の自由度を高めるとともに組立性を向上させることができるセルユニットを提供する。

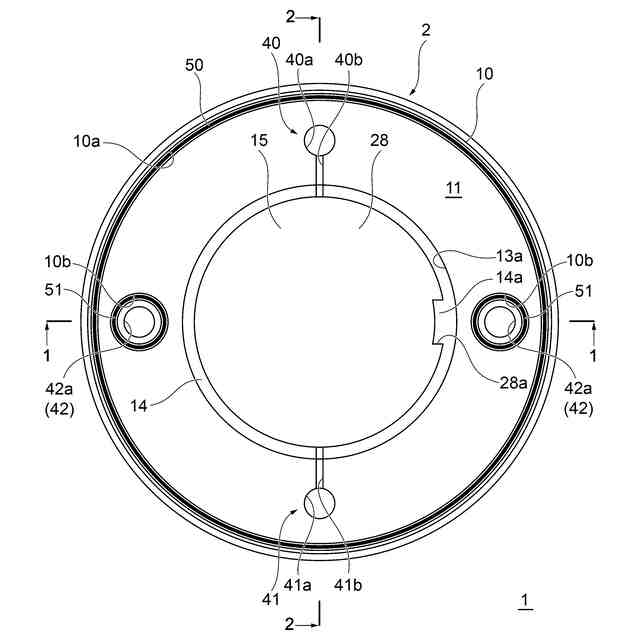

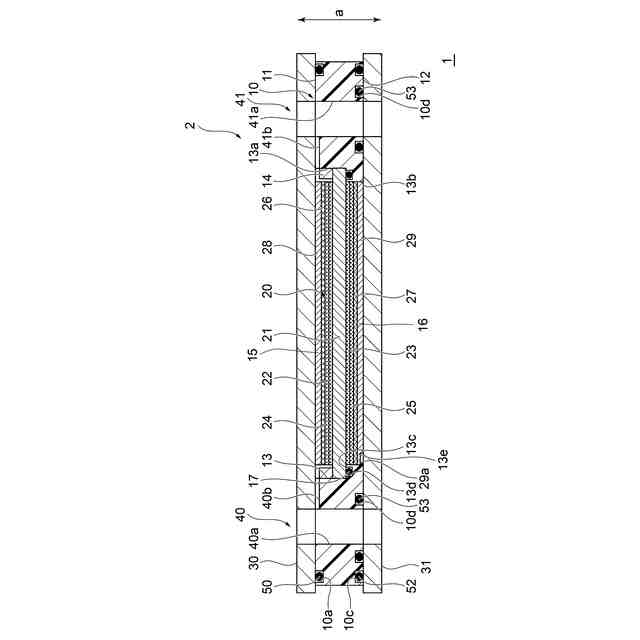

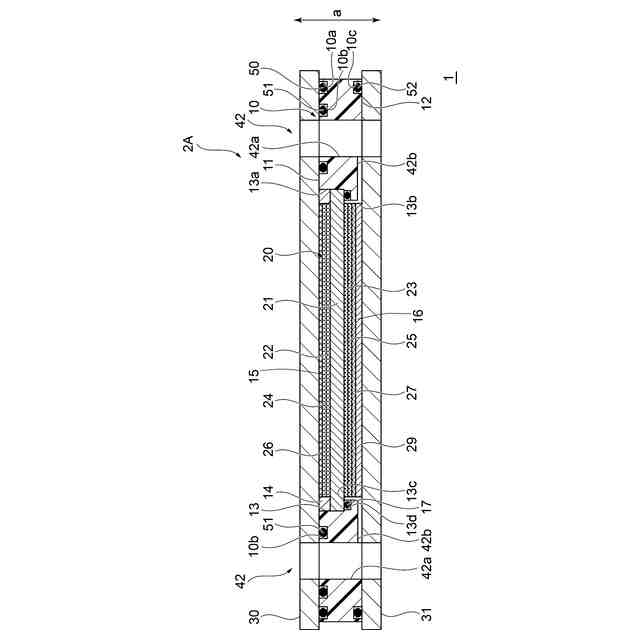

【解決手段】セルユニット2は、互いに背向する第1面11及び第2面12を規定する基材10と、前記第1面11から前記第2面12まで前記基材10を貫通する孔13と、前記孔13内に配置されて、前記孔13を、前記第1面11側の第1空間15と前記第2面12側の第2空間16とに仕切る膜21と、前記膜21に沿って前記第1空間15又は前記第2空間16に配置された導電性部材28,29と、を備える。

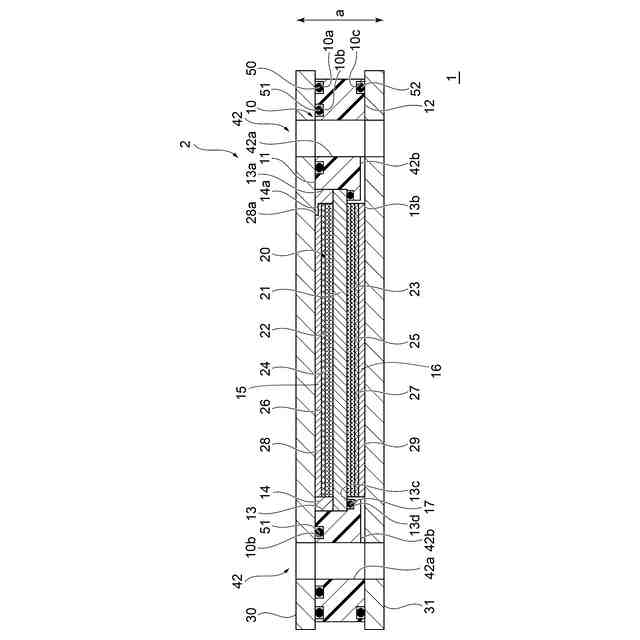

【選択図】図1

特許請求の範囲【請求項１】
互いに背向する第１面及び第２面を規定する基材と、
前記第１面から前記第２面まで前記基材を貫通する孔と、
前記孔内に配置されて、前記孔を、前記第１面側の第１空間と前記第２面側の第２空間とに仕切る膜と、
前記膜に沿って前記第１空間又は前記第２空間に配置された導電性部材と、を備えるセルユニット。
続きを表示（約 680 文字）【請求項２】
前記膜と前記導電性部材との間に配置された導電性の流路部材をさらに備える、請求項１に記載のセルユニット。
【請求項３】
前記第２面側に配置されて前記導電性部材に接触するセパレータをさらに備える、請求項１に記載のセルユニット。
【請求項４】
前記基材は、前記導電性部材の凹部に受け入れられる凸部を有する、請求項１に記載のセルユニット。
【請求項５】
前記第１面に配置されて、前記第１空間を取り囲む第１ガスケットを備える、請求項１に記載のセルユニット。
【請求項６】
前記基材は、前記第１面に形成されて少なくとも部分的に前記第１ガスケットを収容する溝を有する、請求項５に記載のセルユニット。
【請求項７】
前記第２面に配置されて、前記第２空間を取り囲む第２ガスケットを備える、請求項５に記載のセルユニット。
【請求項８】
前記基材は、前記第２面に形成されて少なくとも部分的に前記第２ガスケットを収容する溝を有する、請求項７に記載のセルユニット。
【請求項９】
前記基材に形成されて、前記第１空間に第１流体を導入するための第１流路と、
前記基材に形成されて、前記第２空間から第２流体を導出するための第２流路と、を備える、請求項１に記載のセルユニット。
【請求項１０】
前記第２面に配置されて、前記第１流路を取り囲む第３ガスケットを備える、請求項９に記載のセルユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、セルユニットに関する。
続きを表示（約 900 文字）【背景技術】
【０００２】
例えば特許文献１には、水電解装置が開示されている。この水電解装置では、電気の力を利用して水を酸素と水素とに分解することによって水素が生成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１１７１４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
セルの積層枚数を増やすために積層方向のセルの厚さを薄くすると、ガスケットの配置等を含む設計の自由度が損なわれる。また、厚さの減少によって各セルの強度も弱まる。その結果、例えば積層方向に直交する方向のセルのサイズが大きい場合、水電解装置の組立性が低下する。
【０００５】
本発明は、上述した課題に鑑みてなされたものであり、設計の自由度を高めるとともに組立性を向上させることができるセルユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るセルユニットは、互いに背向する第１面及び第２面を規定する基材と、前記第１面から前記第２面まで前記基材を貫通する孔と、前記孔内に配置されて、前記孔を、前記第１面側の第１空間と前記第２面側の第２空間とに仕切る膜と、前記膜に沿って前記第１空間又は前記第２空間に配置された導電性部材と、を備える。
【０００７】
本発明の一態様に係るセルユニットは、前記膜と前記導電性部材との間に配置された導電性の流路部材をさらに備える。
【０００８】
本発明の一態様に係るセルユニットは、前記第２面側に配置されて前記導電性部材に接触するセパレータをさらに備える。
【０００９】
本発明の一態様に係るセルユニットでは、前記基材は、前記導電性部材の凹部に受け入れられる凸部を有する。
【００１０】
本発明の一態様に係るセルユニットは、前記第１面に配置されて、前記第１空間を取り囲む第１ガスケットを備える。
（【００１１】以降は省略されています）
