発明の名称埋込プレート
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人きさ特許商標事務所
主分類F21V 21/04 20060101AFI20250813BHJP(照明)
要約【課題】施工が容易な埋込プレートを提供する。
【解決手段】埋込プレートは、既設の埋込穴に取り付けられる第1プレートと、第1プレートと対向するように配置された第2プレートと、第2プレートに取り付けられ、第1プレートに設けられた切欠部に係止された取付ばねと、を有し、第1プレートと第2プレートとが対向する方向において、取付ばねが第2プレートを引き上げる力は、第1プレートの重さから、取付ばねと切欠部との静止摩擦力を差し引いた値よりも小さい。
【選択図】図13
特許請求の範囲【請求項１】
既設の埋込穴に取り付けられる第１プレートと、
前記第１プレートと対向するように配置された第２プレートと、
前記第２プレートに取り付けられ、前記第１プレートに設けられた切欠部に係止された取付ばねと、
を有し、
前記第１プレートと前記第２プレートとが対向する方向において、前記取付ばねが前記第２プレートを引き上げる力は、前記第１プレートの重さから、前記取付ばねと前記切欠部との静止摩擦力を差し引いた値よりも小さい
埋込プレート。
続きを表示（約 480 文字）【請求項２】
前記取付ばねが前記第２プレートを引き上げる力は、前記第２プレートの重さに、前記取付ばねと前記切欠部との動摩擦力を足した値よりも大きい
請求項１に記載の埋込プレート。
【請求項３】
前記取付ばねは、
前記切欠部を外側に押圧して前記切欠部に保持されているＶばねである
請求項１又は２に記載の埋込プレート。
【請求項４】
前記第１プレートには、前記切欠部に連続している開口部が形成されている
請求項１又は２に記載の埋込プレート。
【請求項５】
前記切欠部は、
前記開口部に連続する縁部が、互いに近接する方向に延びる一対の引掛け縁部になっている
請求項４に記載の埋込プレート。
【請求項６】
前記第２プレートが前記第１プレートに係止された状態で、前記第２プレートを、前記第１プレートと対向する面の裏面から視た場合に、
前記第１プレートの前記切欠部が、前記第１プレートに覆われている
請求項１又は２に記載の埋込プレート。

発明の詳細な説明【技術分野】
【０００１】
本開示は、天井部材の埋込穴に固定される埋込プレートに関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、天井部材に形成された埋込穴に固定される埋込プレートが開示されている。埋込プレートは、サイズの異なる照明器具を、天井などの被取付部に形成された埋込穴に対して埋込することを可能とするためのものである。特許文献１に記載の埋込プレートは、天井部材の裏側に配置されるインナープレートと、天井部材の意匠側に配置されるアウタープレートとを有する。インナープレートと、アウタープレートとが、取付ばねによって、天井部材を挟み込むことで埋込プレートが天井部材に固定される。
【０００３】
埋込プレートが取り付けられる際には、アウタープレートに取り付けられた取付ばねが引掛けられた状態で、インナープレートが埋込穴に通される。このとき、天井裏に回した指で、インナープレートが引き上げられ、取付ばねが天井部材の厚み以上の長さに保持されている。そして、アウタープレートが指などによって押し上げられて天井部材側に当接した状態で、インナープレートが天井部材側に引き込まれるように引き下げられる。これにより、インナープレートとアウタープレートとで天井部材が挟み込まれることでインナープレートとアウタープレートとが天井部材に固定されて、埋込プレートの取り付けが完了する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－０７３４８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の埋込プレートは、施工の際に天井裏に指を回すための穴がない場合、バネによるインナープレートの引き上げ及び引き下げの作業が困難である。また、インナープレートを天井部材側に引き込む際、埋込プレートの開口に指を入れて、天井裏の様子が見えない状態で施工する必要があり、施工が困難である。
【０００６】
本開示は、施工が容易な埋込プレートを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る埋込プレートは、既設の埋込穴に取り付けられる第１プレートと、前記第１プレートと対向するように配置された第２プレートと、前記第２プレートに取り付けられ、前記第１プレートに設けられた切欠部に係止された取付ばねと、を有し、前記第１プレートと前記第２プレートとが対向する方向において、前記取付ばねが前記第２プレートを引き上げる力は、前記第１プレートの重さから、前記取付ばねと前記切欠部との静止摩擦力を差し引いた値よりも小さいものである。
【発明の効果】
【０００８】
本開示に係る埋込プレートによれば、第１プレートに係止された取付ばねが第２プレートを引き上げる力が、取付ばねにより第１プレートが押し上げられて天井部材から浮き上がる事がないように調整されているため、埋込プレートの施工を容易に行うことができる。
【図面の簡単な説明】
【０００９】

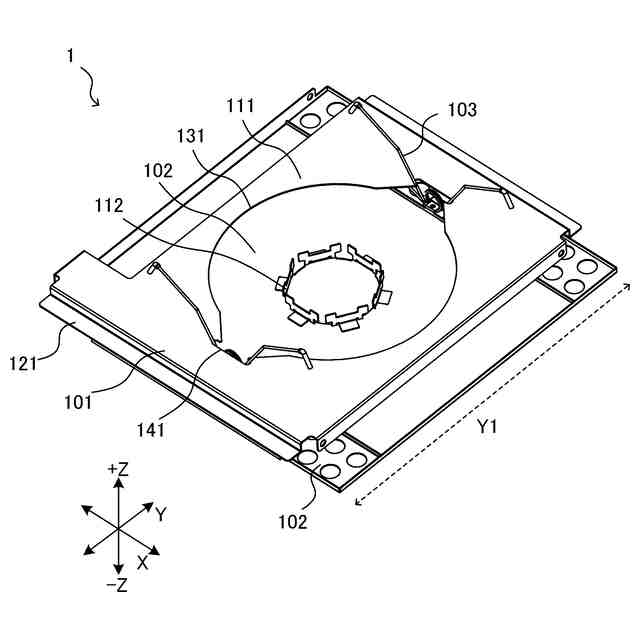

本開示の実施の形態に係る埋込プレートが取り付けられた状態の斜視図である。

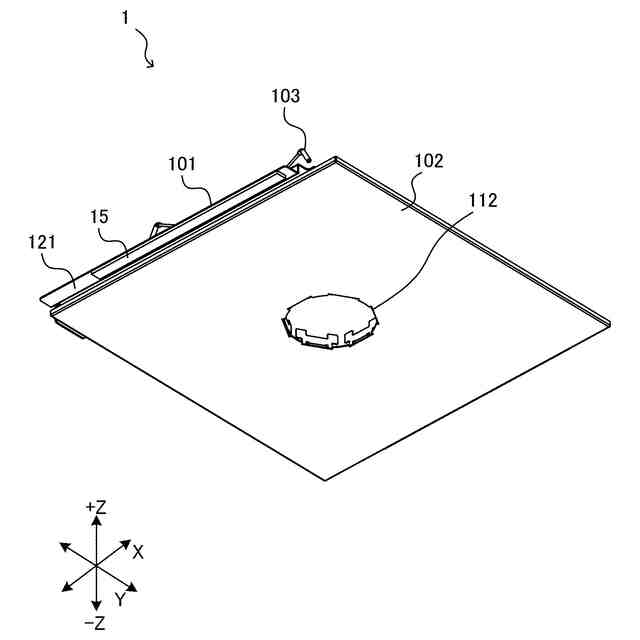

本開示の実施の形態に係る埋込プレートを上側から見た斜視図である。

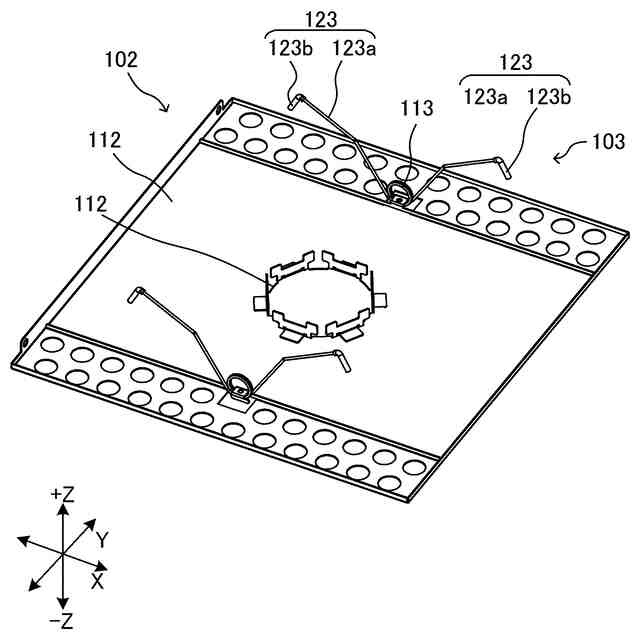

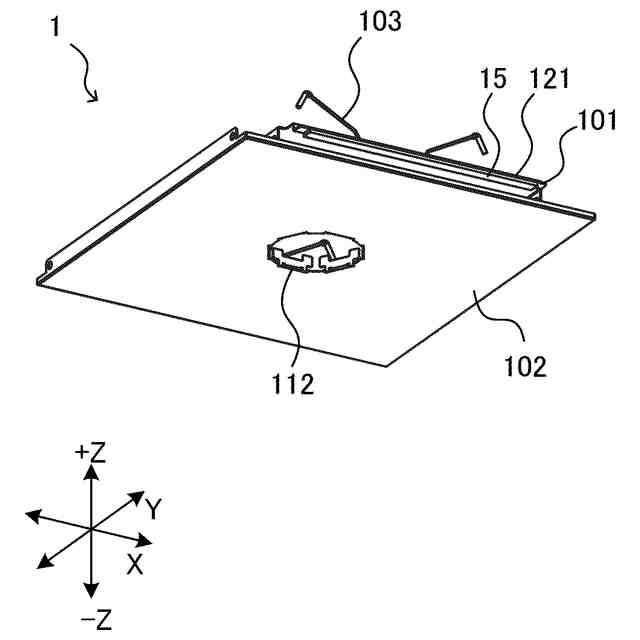

本開示の実施の形態に係る埋込プレートを下側から見た斜視図である。
本開示の実施の形態に係る埋込プレートを下側であって、図３と異なる方向から見た斜視図である。

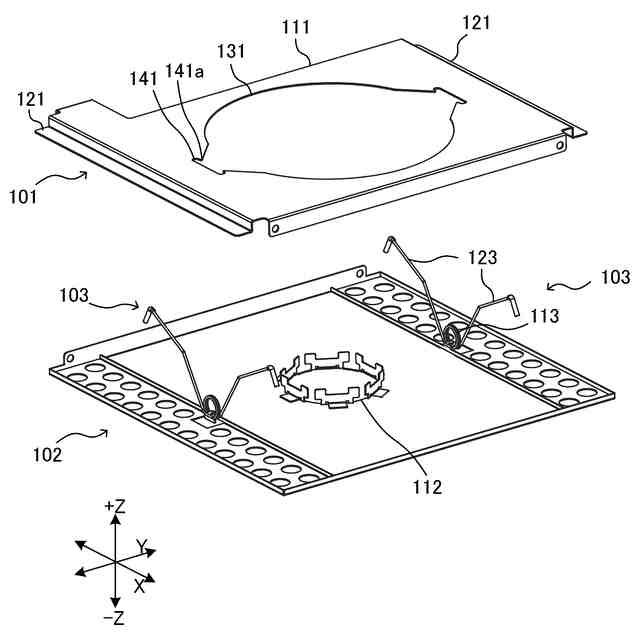

本開示の実施の形態に係る埋込プレートの分解斜視図である。

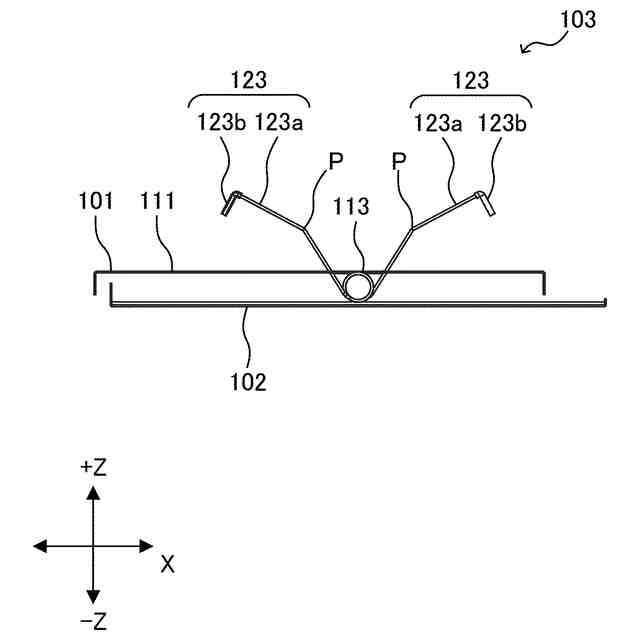

本開示の実施の形態に係る埋込プレートの側面模式図である。

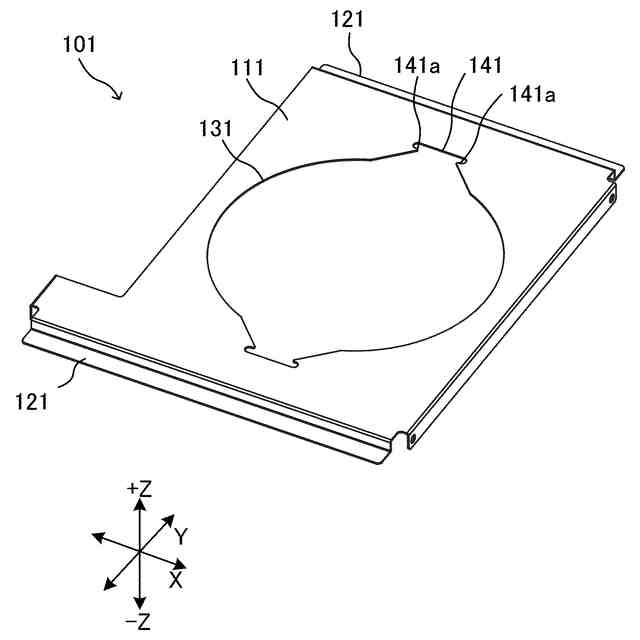

本開示の実施の形態に係る第１プレートの斜視図である。

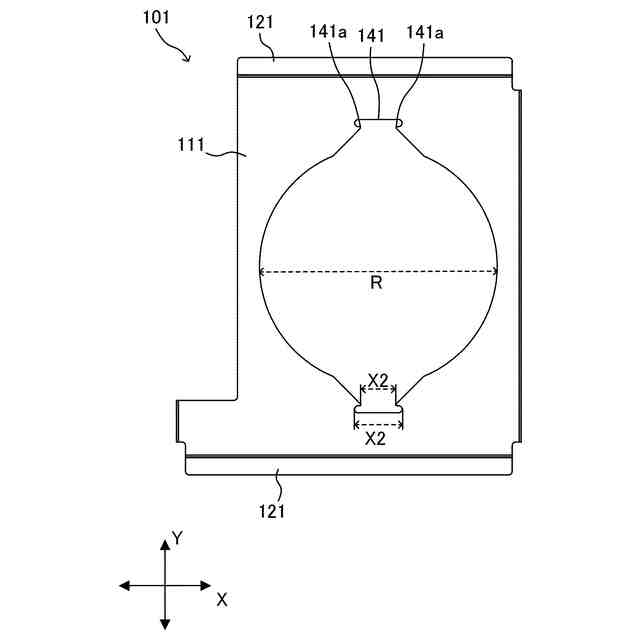

本開示の実施の形態に係る第１プレートの上面図である。
本開示の実施の形態に係る第２プレートの斜視図である。
本開示の実施の形態に係る埋込プレートの取付手順を説明する斜視図である。
本開示の実施の形態に係る埋込プレートの第２プレートが取り付けられている状態を示す斜視図である。
本開示の実施の形態に係る埋込プレートの取り付けが完了した状態を示す斜視図である。

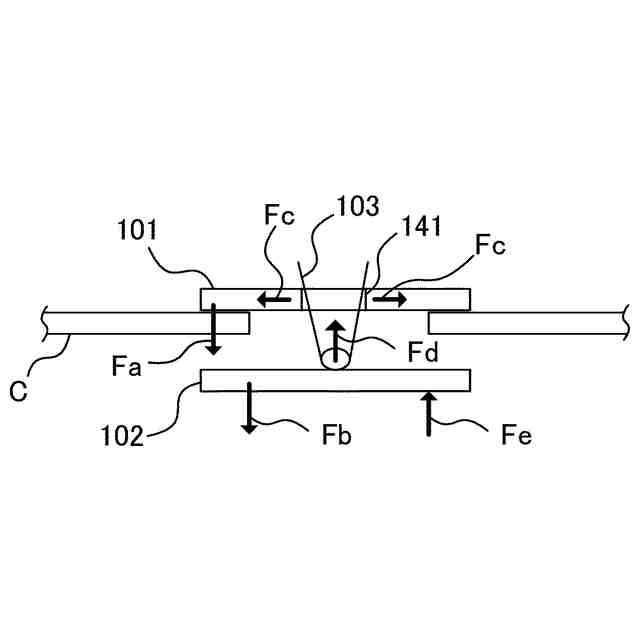

本開示の実施の形態に係る埋込プレートにおける力関係を説明する模式図である。

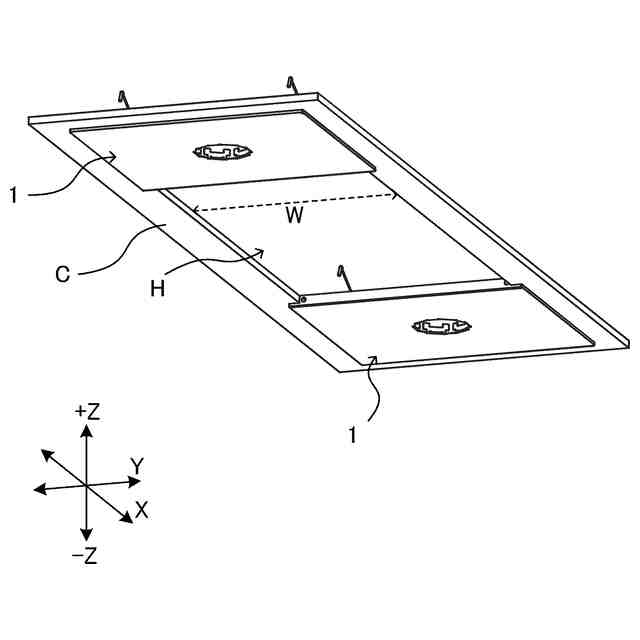

本開示の実施の形態に係る埋込プレートの適用例を示す分解斜視図である。
本開示の実施の形態の変形例に係る埋込プレートを上側から見た斜視図である。
本開示の実施の形態の変形例に係る埋込プレートを下側から見た斜視図である。
本開示の実施の形態の変形例に係る埋込プレートを下側であって、図１６と異なる方向から見た斜視図である。
本開示の実施の形態の変形例に係る埋込プレートの適用例を示す分解斜視図である。
【発明を実施するための形態】
【００１０】
本開示を実施するための形態について、添付の図面を参照しながら説明する。各図において、同一、又は、相当する部分には同一の符号を付し、重複する説明は適宜に簡略化又は省略する。以下の説明においては、便宜上、図示の状態を基準に各構造の位置関係を表現することがある。なお、本開示は以下の実施の形態に限定されることなく、本開示の趣旨を逸脱しない範囲において、各実施の形態の自由な組み合わせ、各実施の形態の任意の構成要素の変形、又は、各実施の形態の任意の構成要素の省略が可能である。また、各図においては、各構成部材の寸法の関係や形状等が実際のものとは異なる場合がある。また、各構成部材同士の位置関係、例えば、上下関係等は、原則として、使用可能な状態に設置したときのものである。
（【００１１】以降は省略されています）
