公開番号2025121565
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017051
出願日2024-02-07
発明の名称昇降システム
出願人株式会社フジタ
代理人弁理士法人高橋・林アンドパートナーズ
主分類E04G 3/28 20060101AFI20250813BHJP(建築物)
要約【課題】昇降ステージの回転を抑制する昇降システムを提供すること。
【解決手段】昇降システムは、構造体の壁面に沿って昇降可能に設置される昇降ステージと、壁面の第1面側において昇降ステージを支持するように設置され、昇降ステージを昇降させるように動作する第1昇降装置と、昇降ステージと接続される第1ガイド部材と、昇降ステージの昇降時において昇降ステージの第1方向への回転が抑制されるように第1ガイド部材と当接可能に設置され、昇降ステージの昇降方向に延在する第1ガイド受け部材と、を含む。

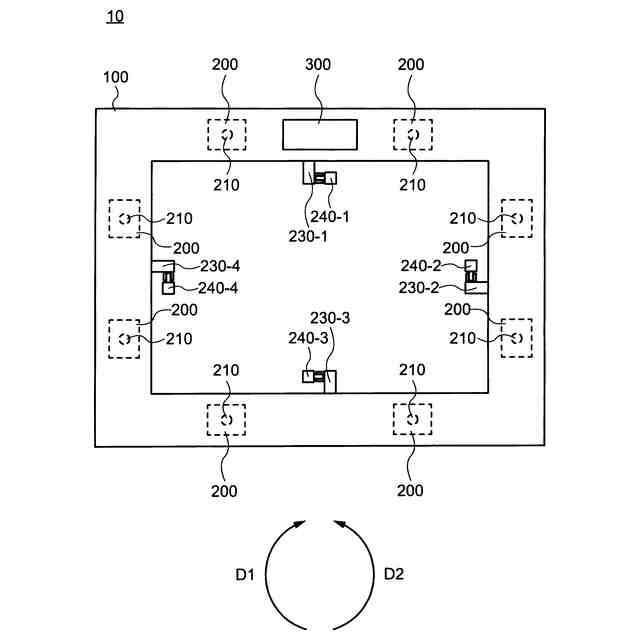

【選択図】図3
特許請求の範囲【請求項１】
構造体の壁面に沿って昇降可能に設置される昇降ステージと、
前記壁面の第１面側において前記昇降ステージを支持するように設置され、前記昇降ステージを昇降させるように動作する第１昇降装置と、

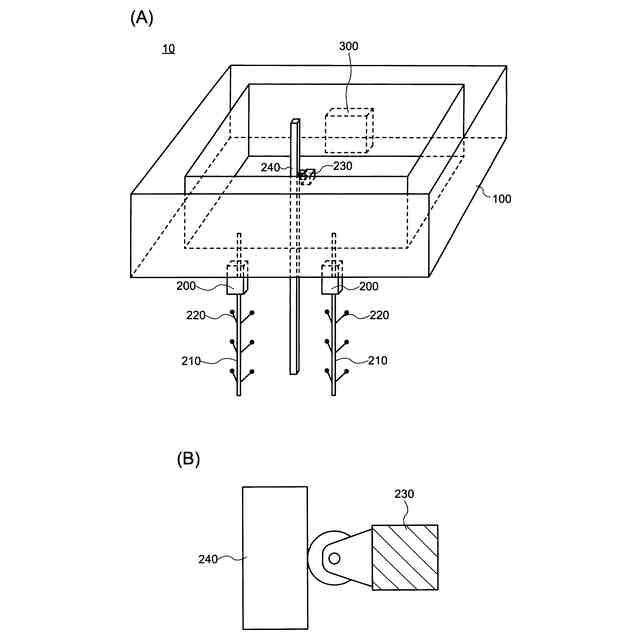

一端が前記昇降ステージと接続され、他端に前記第１面の法線方向を軸方向として転動可能な第１車輪を備える第１ガイド部材と、
前記第１車輪を当接するように設置され、前記昇降ステージの昇降方向に延在する第１ガイド受け部材と、を含む、昇降システム。
続きを表示（約 570 文字）【請求項２】
前記第１ガイド受け部材は、前記構造体の少なくとも一部に接続されている、請求項１に記載の昇降システム。
【請求項３】
前記第１ガイド受け部材を間に挟む２つの前記第１ガイド部材が設置されている、請求項１に記載の昇降システム。
【請求項４】
上面視において、前記第１ガイド部材は、コの字形状を有する、請求項１に記載の昇降システム。
【請求項５】
上面視において、前記第１ガイド受け部材は、前記構造体と前記昇降ステージとの間に位置する、請求項１に記載の昇降システム。
【請求項６】
さらに、
前記壁面の前記第１面と異なる第２面側において前記昇降ステージを支持するように設置され、前記昇降ステージを昇降させるように動作する第２昇降装置と、
一端が前記昇降ステージと接続され、他端に前記第２面の法線方向を軸方向として転動可能な第２車輪を備える第２ガイド部材と、
前記第２車輪を当接するように設置され、前記昇降ステージの昇降方向に延在する第２ガイド受け部材と、を含む、請求項１に記載の昇降システム。
【請求項７】
前記構造体は、少なくとも１つの鈍角を含む多面柱体、または円柱体もしくは楕円柱体である、請求項１に記載の昇降システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の一実施形態は、構造体の壁面に沿って昇降する昇降ステージを備えた昇降システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

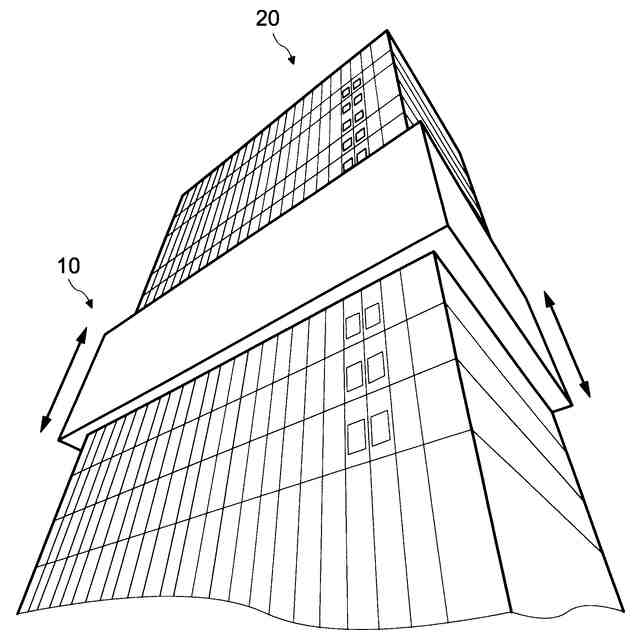

ビルまたはマンションなどの大型の構造体の建築または解体では、構造体の外周面に沿って昇降する昇降ステージを備えた昇降システムが用いられている（例えば、特許文献１参照）。昇降システムにおいて、昇降ステージの下方には複数の昇降装置が設置され、昇降ステージは昇降装置の動作によって昇降することができる。
【先行技術文献】
【特許文献】
【０００３】
特開昭６０－４３５７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、昇降システムでは、昇降ステージの傾きに基づく偏荷重または風などの影響によって慣性モーメントが発生し、昇降ステージの昇降中に、昇降ステージが回転し、または捩れるという問題があった。このような昇降ステージの回転および捩れは、複数の昇降装置の間で移動量のばらつきを生み、その結果、昇降ステージがさらに傾き、昇降システムの自動連続動作が難しいという問題があった。
【０００５】
本発明の一実施形態は、上記問題に鑑み、昇降ステージの回転および捩れを抑制する昇降システムを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明の一実施形態に係る昇降システムは、構構造体の壁面に沿って昇降可能に設置される昇降ステージと、壁面の第１面側において昇降ステージを支持するように設置され、昇降ステージを昇降させるように動作する第１昇降装置と、一端が昇降ステージと接続され、他端に前記第１面の法線方向を軸方向として転動可能な第１車輪を備える第１ガイド部材と、第１車輪を当接するように設置され、昇降ステージの昇降方向に延在する第１ガイド受け部材と、を含む。
【０００７】

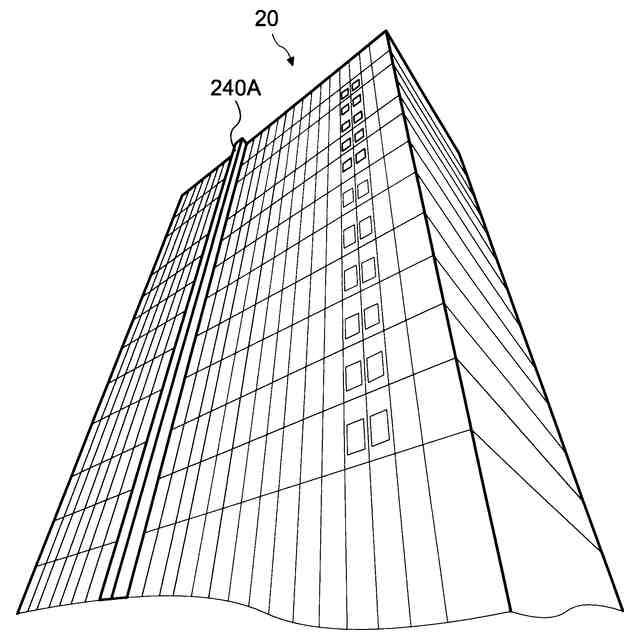

第１ガイド受け部材は、構造体の少なくとも一部に接続されていてもよい。
【０００８】

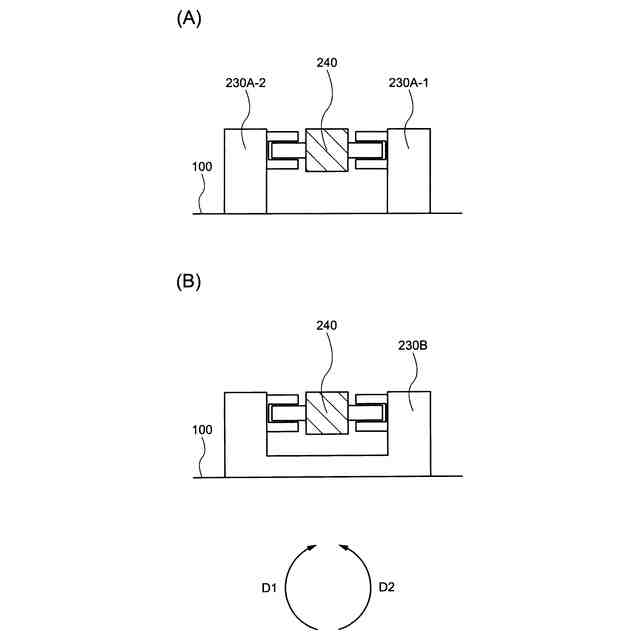

前記第１ガイド受け部材を間に挟む２つの前記第１ガイド部材が設置されていてもよい。
【０００９】
上面視において、第１ガイド部材は、コの字形状を有してもよい。
【００１０】
上面視において、第１ガイド受け部材は、構造体と昇降ステージとの間に位置してもよい。
（【００１１】以降は省略されています）
