公開番号2025121608
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017149
出願日2024-02-07
発明の名称銀イオン水生成装置
出願人株式会社ハタノ製作所
代理人個人,個人,個人
主分類C02F 1/461 20230101AFI20250813BHJP(水,廃水,下水または汚泥の処理)
要約【課題】電極の劣化を有効に防止できる銀イオン水生成装置を提供する。

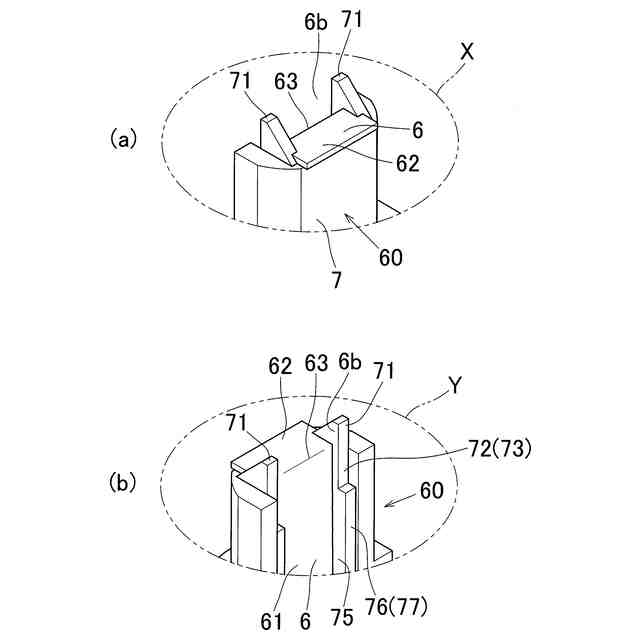

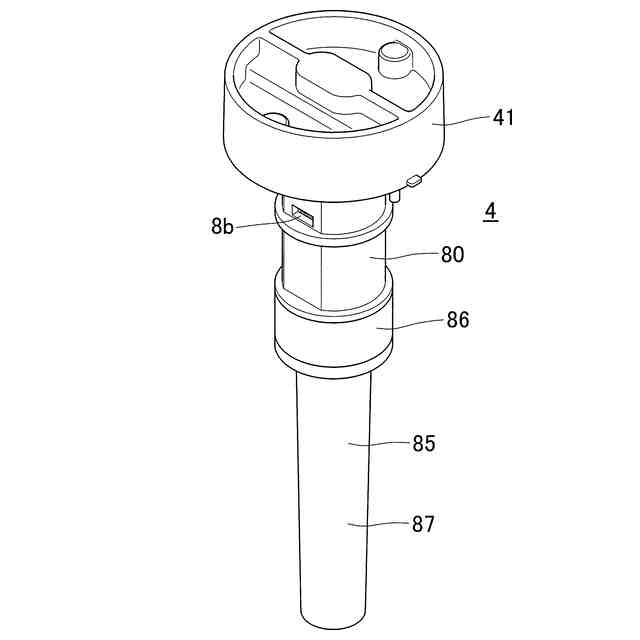

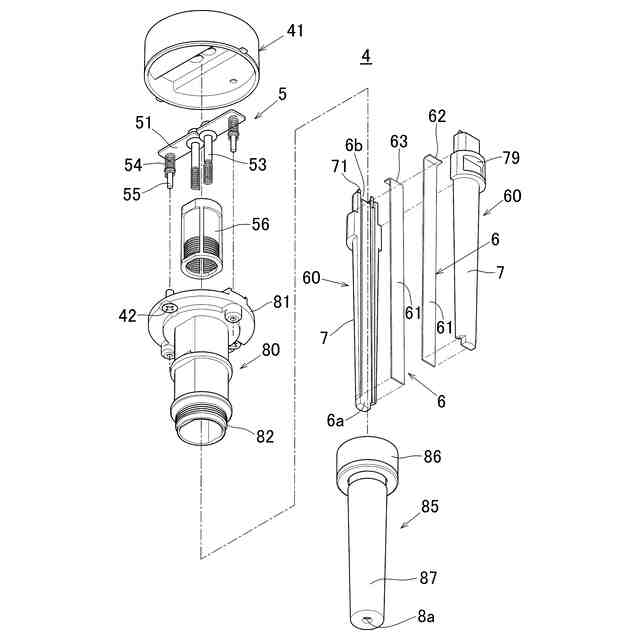

【解決手段】本発明は、通水路65に沿って延び、かつ通水路65を挟んで両側に配置される銀製の一対の電極6を備え、通水路65に沿って原料水を流通させつつ、一対の電極6間に直流電圧を印加することによって、電極6から銀イオンを溶出させて銀イオン水を生成するようにした銀イオン水生成装置を対象とする。一対の電極6における対向面側を内側とし、非対向面側を外側として、電極6の外側に樹脂製の電極カバー7が設けられる。電極6がその途中で外側に折曲されて折曲部が設けられ、電極カバー7に、折曲部の折曲位置における出隅部63の両端部を被覆するための出隅両端被覆部が形成されている。
【選択図】図12
特許請求の範囲【請求項１】
通水路に沿って延び、かつ前記通水路を挟んで両側に配置される銀製の一対の電極を備え、前記通水路に沿って原料水を流通させつつ、前記一対の電極間に直流電圧を印加することによって、前記電極から銀イオンを溶出させて銀イオン水を生成するようにした銀イオン水生成装置であって、
前記一対の電極における対向面側を内側とし、非対向面側を外側として、前記電極の外側に樹脂製の電極カバーが設けられる一方、
前記電極がその途中で外側に折曲されて折曲部が設けられ、
前記電極カバーに、前記折曲部の折曲位置における出隅部の両端部を被覆するための出隅両端被覆部が形成されていることを特徴とする銀イオン水生成装置。
続きを表示（約 230 文字）【請求項２】
前記折曲部が前記電極の端部に設けられ、その折曲部が通電部として構成される一方、
外部から前記電極に通電するためのリード端子部材に、前記通電部に対応して内部接点端子が設けられ、その内部接点端子が前記通電部に接触している請求項１に記載の銀イオン水生成装置。
【請求項３】
前記内部接点端子は、圧縮コイルバネによって構成されており、バネの付勢力によって前記通電部に圧接状態に接触している請求項２に記載の銀イオン水生成装置。

発明の詳細な説明【技術分野】
【０００１】

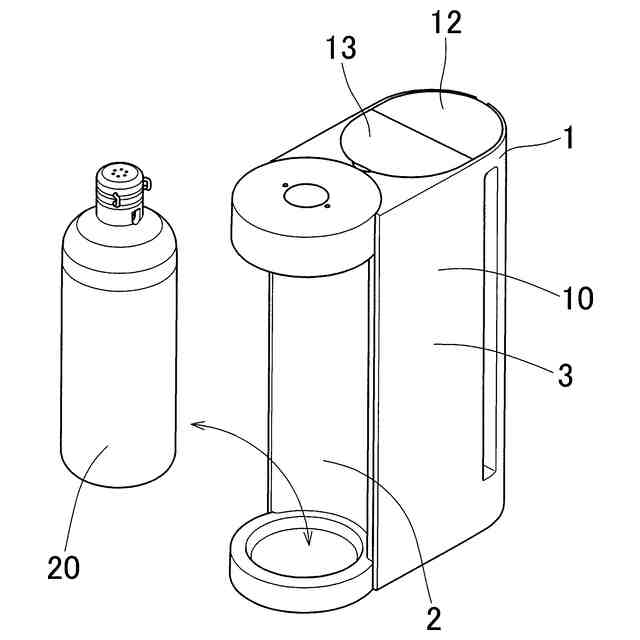

この発明は、殺菌用等に使用される銀イオン水を生成するための銀イオン水生成装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年になって、殺菌用に銀イオン水が注目されている。例えば高齢者施設や病院において要介護者や患者の身体の部位、例えば陰部等を洗浄するのに殺菌性のある銀イオン水が使用される場合がある。このような銀イオン水を生成する方法の一つに電気分解を用いた銀イオン水生成装置が周知である。
【０００３】
例えば下記特許文献１に示す電気分解方式の銀イオン水生成装置は、流入口および流出口を有する通水ケースを備え、その通水ケースの内部に銀板製の一対の電極が間隔をおいて平行に配置されている。そして流入口を介して通水ケース内に水を流入させつつ、一対の電極に直流電圧を印加して、電気分解反応により銀イオンを溶出させて銀イオン水を生成し、その銀イオン水を流出口から流出させるようにしている。
【先行技術文献】
【特許文献】
【０００４】
特許第５６８４５２３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のような銀イオン水生成装置においては例えば、電極に通電部や取付部を確保する場合等に、電極の一部を折曲形成することが考えられるが、電極を折曲形成すると、折曲位置の出隅部が突出状に形成されるため、その出隅部において、電気分解反応が促進し易くなり、電気分解反応に伴う塩化銀の発生や変色等の劣化も進行し易くなる。特に出隅部の両端部の劣化が早く、その両端部から始まった劣化が出隅部の全域に進行していく。こうして電極の劣化が激しくなると、劣化部分での電気抵抗が大きくなり電流の供給が不十分となって電気分解反応が滞ってしまい、銀イオン水を効率良く生成できないという課題が発生する。
【０００６】
この発明は、上記の課題に鑑みてなされたものであり、電極に折曲部が形成されていてもその折曲位置の出隅部での劣化を有効に防止でき、銀イオン水を効率良く生成することができる銀イオン水生成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明は、以下の手段を備えるものである。
【０００８】
［１］通水路に沿って延び、かつ前記通水路を挟んで両側に配置される銀製の一対の電極を備え、前記通水路に沿って原料水を流通させつつ、前記一対の電極間に直流電圧を印加することによって、前記電極から銀イオンを溶出させて銀イオン水を生成するようにした銀イオン水生成装置であって、
前記一対の電極における対向面側を内側とし、非対向面側を外側として、前記電極の外側に樹脂製の電極カバーが設けられる一方、
前記電極がその途中で外側に折曲されて折曲部が設けられ、
前記電極カバーに、前記折曲部の折曲位置における出隅部の両端部を被覆するための出隅両端被覆部が形成されていることを特徴とする銀イオン水生成装置。
【０００９】
［２］前記折曲部が前記電極の端部に設けられ、その折曲部が通電部として構成される一方、
外部から前記電極に通電するためのリード端子部材に、前記通電部に対応して内部接点端子が設けられ、その内部接点端子が前記通電部に接触している前項１に記載の銀イオン水生成装置。
【００１０】
［３］前記内部接点端子は、圧縮コイルバネによって構成されており、バネの付勢力によって前記通電部に圧接状態に接触している前項２に記載の銀イオン水生成装置。
【発明の効果】
（【００１１】以降は省略されています）
