公開番号2025124326
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020299
出願日2024-02-14
発明の名称止水装置
出願人文化シヤッター株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E06B 5/00 20060101AFI20250819BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】簡素な構造により、止水体が上流側へ倒れてしまうのを防ぐ。
【解決手段】左右に間隔を置いた両側の支柱10と、想定される水の流れ方向に交差するように両側の支柱10に支持される止水体20とを備えた止水装置Aであって、支柱10の下側被係合部12と上側被係合部13の間には上下方向へ連続する空間Sが確保され、止水体20の下側係合突部22及び上側係合突部23は、前記空間Sに対し上流側から入り、下側係合突部22が下側被係合部12に係合し、上側係合突部23が上側被係合部13に係合する。
【選択図】図4
特許請求の範囲【請求項１】
左右に間隔を置いた両側の支柱と、想定される水の流れ方向に交差するように両側の前記支柱に支持される止水体とを備え、
左右の前記支柱の各々は、上下方向へわたる支柱本体と、前記支柱本体に設けられた下側被係合部と、同支柱本体における前記下側被係合部よりも上側に設けられた上側被係合部とを具備し、
前記止水体は、左右の前記支柱に対し上流側から重なり合う本体板と、前記本体板から左右両側へそれぞれ突出するとともに前記下側被係合部に対し上流側から係合する下側係合突部と、前記本体板から左右両側へそれぞれ突出するとともに前記上側被係合部に対し上流側から係合する上側係合突部とを備え、
前記下側被係合部と前記上側被係合部の間には上下方向へ連続する空間が確保され、前記下側係合突部及び前記上側係合突部は、前記空間に対し上流側から入り、前記下側係合突部が前記下側被係合部に係合し、前記上側係合突部が前記上側被係合突部に係合することを特徴とする止水装置。
続きを表示（約 580 文字）【請求項２】
左右の前記支柱のうち、少なくとも一方の支柱は、前記下側被係合部と前記上側被係合部の間が、両支柱間の横幅方向の内側へ向かって開口していることを特徴とする請求項１記載の止水装置。
【請求項３】
前記止水体は、上方へ複数積み重ねられ、
前記支柱本体は、複数積み重ねられる前記止水体を上下方向に跨るように設けられ、
前記下側被係合部及び前記上側被係合部は、複数の前記止水体に対応するように複数組設けられていることを特徴とする請求項１記載の止水装置。
【請求項４】
上下に隣接する前記止水体のうち、上側の前記止水体に対応する前記下側被係合部と、下側の前記止水体に対応する前記上側被係合部とが、一体的に構成されていることを特徴とする請求項３記載の止水装置。
【請求項５】
上下に隣接する前記止水体のうち、上側の前記止水体と下側の前記止水体に、横方向の位置合わせをするための横方向位置合わせ手段を設けたことを特徴とする請求項３記載の止水装置。
【請求項６】
前記支柱本体には、前記下側係合突部と前記下側被係合部の接触状態のまま前記止水体の上部側が上流側へ傾動した場合に、この傾動を静止するストッパ手段が設けられていることを特徴とする請求項１～５何れか１項記載の止水装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、増水時に建物や地下道の開口部を略板状の止水体により閉鎖して水の侵入を阻む止水装置に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
台風や集中豪雨などによる増水が建物や地下道の開口部に侵入すると、浸水による甚大な被害を及ぼすおそれがある。そこで、このような事態に備えて、予め建物や地下道などの開口部の両側に支柱を立設しておくとともに、この支柱の近傍に板状の止水板を格納しておき、増水が発生したときには、止水板を両側の前記支柱に固定し、水の侵入を阻むようにしたものが従来知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１７９１５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来技術では、横向き凹形状の下側係合凹部及び上側係合凹部に異物が詰まってしまうおそれがある。
【課題を解決するための手段】
【０００５】
このような課題に鑑みて、本発明の一つは、以下の構成を具備するものである。
左右に間隔を置いた両側の支柱と、想定される水の流れ方向に交差するように両側の前記支柱に支持される止水体とを備え、左右の前記支柱の各々は、上下方向へわたる支柱本体と、前記支柱本体に設けられた下側被係合部と、同支柱本体における前記下側被係合部よりも上側に設けられた上側被係合部とを具備し、前記止水体は、左右の前記支柱に対し上流側から重なり合う本体板と、前記本体板から左右両側へそれぞれ突出するとともに前記下側被係合部に対し上流側から係合する下側係合突部と、前記本体板から左右両側へそれぞれ突出するとともに前記上側被係合部に対し上流側から係合する上側係合突部とを備え、前記下側被係合部と前記上側被係合部の間には上下方向へ連続する空間が確保され、前記下側係合突部及び前記上側係合突部は、前記空間に対し上流側から入り、前記下側係合突部が前記下側被係合部に係合し、前記上側係合突部が前記上側被係合突部に係合することを特徴とする止水装置。
【発明の効果】
【０００６】
本発明は、以上説明したように構成されているので、下側被係合部及び上側被係合部を異物の詰まり等の生じ難い簡素な構造にすることができる。
【図面の簡単な説明】
【０００７】
本発明に係る止水装置の一例を示す斜視図である。

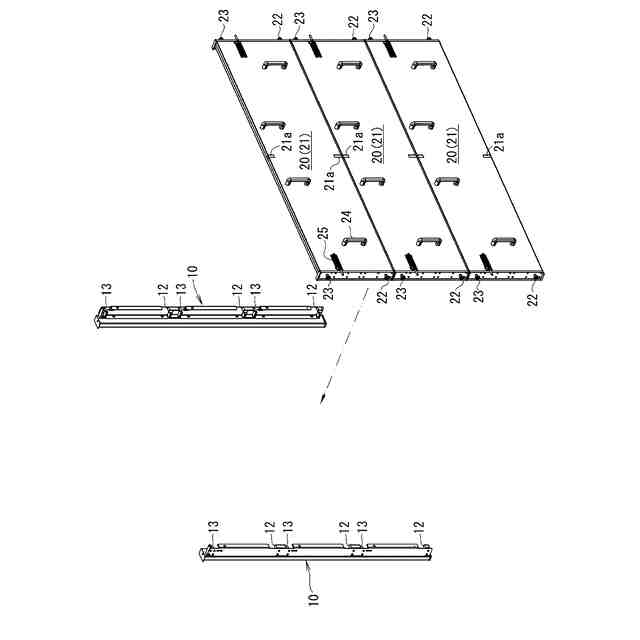

同止水装置について、両支柱と止水体を分離した状態を示す斜視図である。
同止水装置の止水体を示す要部拡大斜視図である。
同止水装置の支柱を示す要部拡大斜視図である。
同止水装置の支柱を両支柱間の幅方向の内側から視た図である。
同止水装置の要部平面図であり、止水体を支柱に装着する様子を（ａ）（ｂ）に順次に示す。
支柱に止水体を装着している様子を両支柱間の幅方向の内側から視た図であり、止水体は二点鎖線で示している。
止水体が傾いてゆく様子を両支柱間の幅方向の内側から視た図であり、止水体は二点鎖線で示している。
止水体がさらに傾いてゆく様子を両支柱間の幅方向の内側から視た図であり、止水体は二点鎖線で示している。
止水体がさらに傾いてゆく様子を両支柱間の幅方向の内側から視た図であり、止水体は二点鎖線で示している。
ストッパ部の他例を組付けた支柱を示す斜視図であり、右上部分に要部拡大分解斜視図を示す。
【発明を実施するための形態】
【０００８】
次に、本発明に係る実施形態について、図面に基づいて詳細に説明する。
以下の説明において、上流側とは、想定される水の流れの方向における上流側を意味し、下流側とは、想定される水の流れの方向における下流側であって前記上流側に対する逆方向側を意味する。本実施形態では、屋外側から屋内側へ水が流れるものと想定している。
【０００９】
止水装置Ａは、左右に間隔を置いた両側の支柱１０，１０と、想定される水の流れ方向に交差するように上方へ積み重ねられ両側の支柱１０，１０に支持される止水体２０とを備える（図１参照）。
【００１０】
＜支柱について＞
左右の支柱１０，１０の各々は、下方側不動面Ｆに対し略垂直に設けられて上下方向へわたる支柱本体１１と、この支柱本体１１の下端側に設けられた下側被係合部１２と、同支柱本体１１において下側被係合部１２よりも上側に設けられた上側被係合部１３とを具備する（図４及び図５参照）。
ここで、下方側不動面Ｆは、各支柱１０の下方側の不動な面であり、例えば、床面や、土間面、地面、沓摺面等である。
両側の支柱１０，１０は、建物や地下道等における躯体の開口部の両側部分にそれぞれ固定される。
（【００１１】以降は省略されています）
