発明の名称表示システム、表示方法及び作業機械
出願人株式会社小松製作所
代理人弁理士法人酒井国際特許事務所
主分類E02F 9/26 20060101AFI20250820BHJP(水工;基礎;土砂の移送)
要約【課題】計画された作業及びその進捗を適切に提示する表示システム、表示方法及び作業機械を提供すること。
【解決手段】表示システム1は、作業機械が実行する複数の作業工程を表示する表示部11と、表示部11に対する表示を制御する表示部コントローラ20と、を備える。表示部コントローラ20は、作業機械が実行中の実行中作業工程と、実行中作業工程の後に実行する予定の予定作業工程とを表示させる。
【選択図】図3
特許請求の範囲【請求項１】
作業機械が実行する複数の作業工程を表示する表示部と、
前記表示部に対する表示を制御するコントローラと、
を備え、
前記コントローラは、
前記作業機械が実行中の実行中作業工程と、前記実行中作業工程の後に実行する予定の予定作業工程とを表示させる、
作業機械の表示システム。
続きを表示（約 870 文字）【請求項２】
前記作業工程は、掘削、積込、又は、かき上げの少なくともいずれかの作業を含む、
請求項１に記載の表示システム。
【請求項３】
前記表示部は、前記実行中作業工程及び前記予定作業工程を一覧として表示する第１表示部と、前記実行中作業工程及び前記予定作業工程を図解して表示する第２表示部と、を備え、
前記コントローラは、
前記第１表示部に、前記実行中作業工程及び前記予定作業工程を一覧として表示させ、
前記第２表示部に、前記実行中作業工程及び前記予定作業工程を図解して表示させる、
請求項１又は２に記載の表示システム。
【請求項４】
前記第２表示部は、前記作業機械の位置、掘削対象の位置、積込対象の位置、及び、前記作業機械の移動経路の少なくともいずれかを図解する、
請求項３に記載の表示システム。
【請求項５】
前記コントローラは、
前記第１表示部に表示する前記実行中作業工程及び前記予定作業工程と、前記第２表示部に表示する前記実行中作業工程及び前記予定作業工程とを作業工程の進捗に合わせて同期して表示させる、
請求項３に記載の表示システム。
【請求項６】
作業機械のコントローラが実行する、作業機械が行う複数の作業工程を表示する表示方法であって、
前記作業機械が実行中の実行中作業工程と、前記実行中作業工程の後に実行する予定の予定作業工程と含む、前記作業機械が実行する複数の作業工程を表示させること、
を含む表示方法。
【請求項７】
作業を実行する作業機を含む車体と、
作業機械が実行する複数の作業工程を表示する表示部と、
前記表示部に対する表示を制御するコントローラと、
を備え、
前記コントローラは、
前記作業機械が実行中の実行中作業工程と、前記実行中作業工程の後に実行する予定の予定作業工程とを表示させる、
作業機械。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示システム、表示方法及び作業機械に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１に開示されているような、掘削機対象物を掘削し、掘削物を積み込み対象に積み込む一連の処理を自動的に行う自動掘削機技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－０８８６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、建設現場等の作業現場において、作業機械による作業を自動化して実行する際に、計画された作業及びその進捗を適切に提示することが望まれる。
【０００５】
本開示の態様は、計画された作業及びその進捗を適切に提示する表示システム、表示方法及び作業機械を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の態様に従えば、作業機械が実行する複数の作業工程を表示する表示部と、前記表示部に対する表示を制御するコントローラと、を備え、前記コントローラは、前記作業機械が実行中の実行中作業工程と、前記実行中作業工程の後に実行する予定の予定作業工程とを表示させる、表示システムが提供される。
【０００７】
本開示の態様に従えば、作業を実行する作業機を含む車体と、作業機械が実行する複数の作業工程を表示する表示部と、前記表示部に対する表示を制御するコントローラと、を備え、前記コントローラは、前記作業機械が実行中の実行中作業工程と、前記実行中作業工程の後に実行する予定の予定作業工程とを表示させる、表示方法が提供される。
【０００８】
本開示の態様に従えば、作業機械のコントローラが実行する、作業機械が行う複数の作業工程を表示する表示方法であって、前記作業機械が実行中の実行中作業工程と、前記実行中作業工程の後に実行する予定の予定作業工程と含む、前記作業機械が実行する複数の作業工程を表示させること、を含む作業機械が提供される。
【発明の効果】
【０００９】
本開示の態様によれば、計画された作業及びその進捗を適切に提示する表示システム、表示方法及び作業機械が提供される。
【図面の簡単な説明】
【００１０】
図１は、実施形態に係る作業機械を示す側面図である。
図２は、実施形態に係る作業機械が自動作業で行う複数の作業工程の一例を示す模式図である。

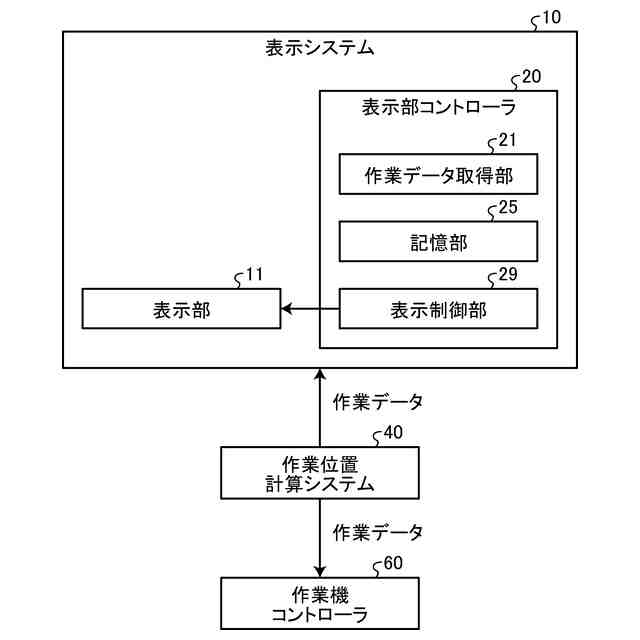

図３は、実施形態に係る表示システムの概略を示す機能ブロック図である。

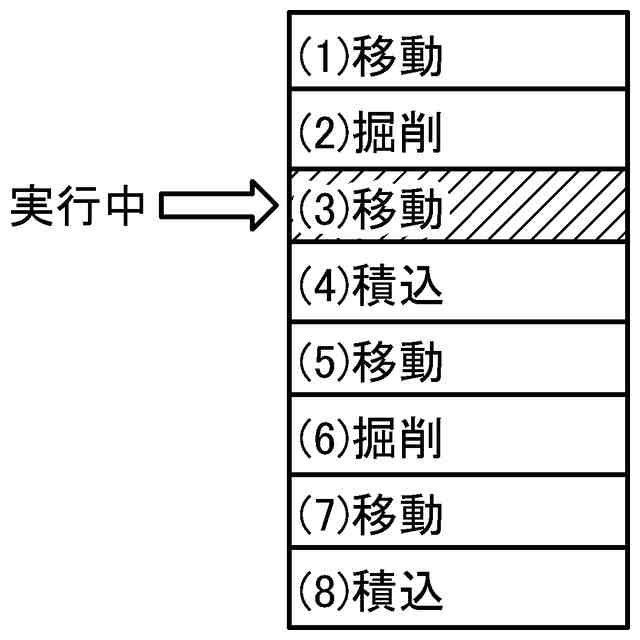

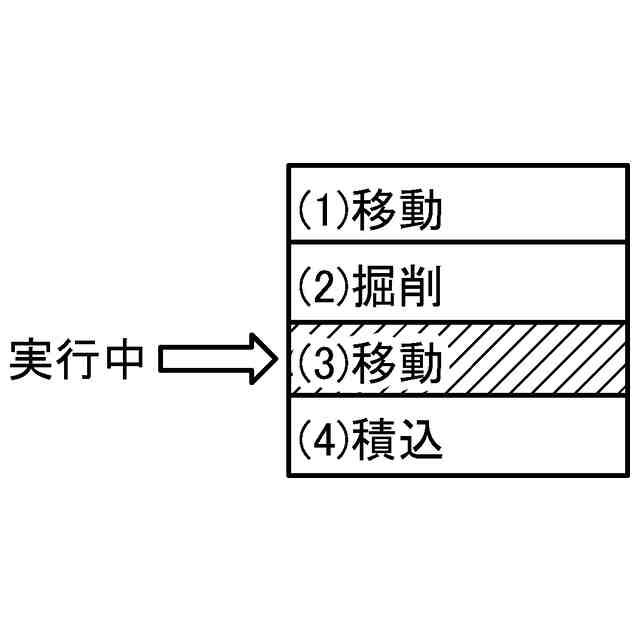

図４は、複数の作業工程の一例を示す模式図である。

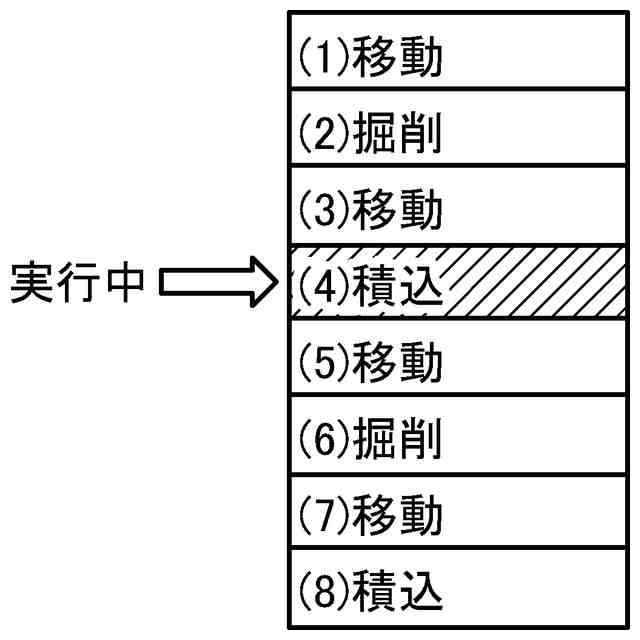

図５は、複数の作業工程の他の例を示す模式図である。

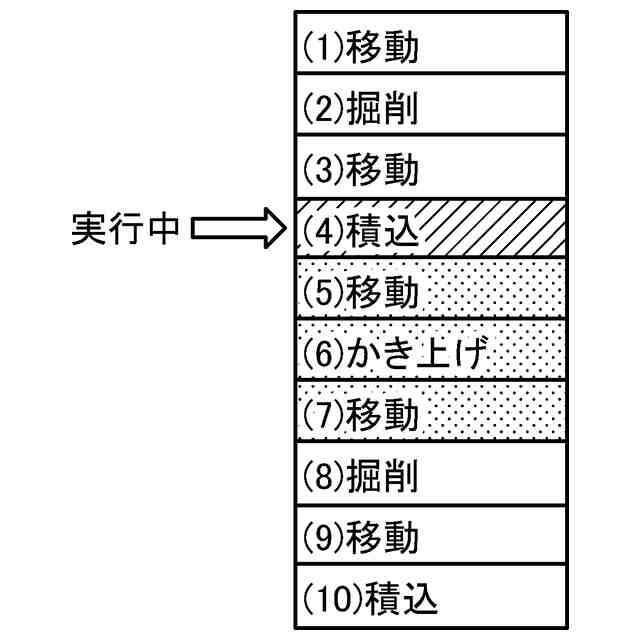

図６は、複数の作業工程の他の例を示す模式図である。
図７は、複数の作業工程の他の例を示す模式図である。

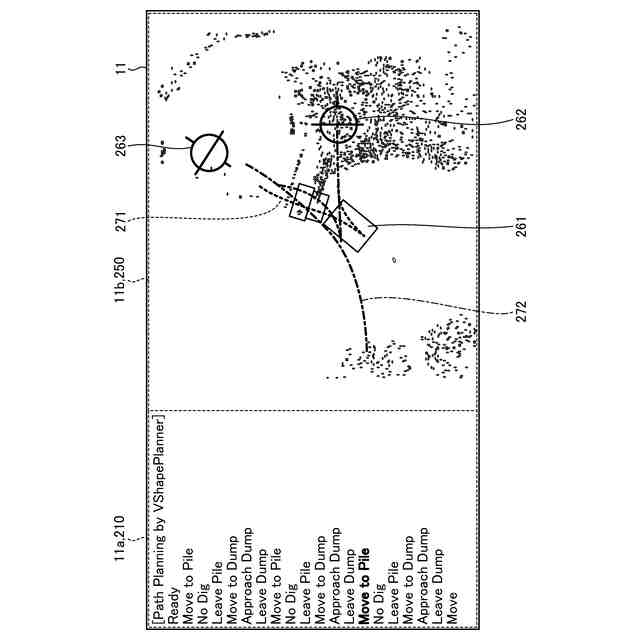

図８は、複数の作業工程の表示の一例を示す模式図である。

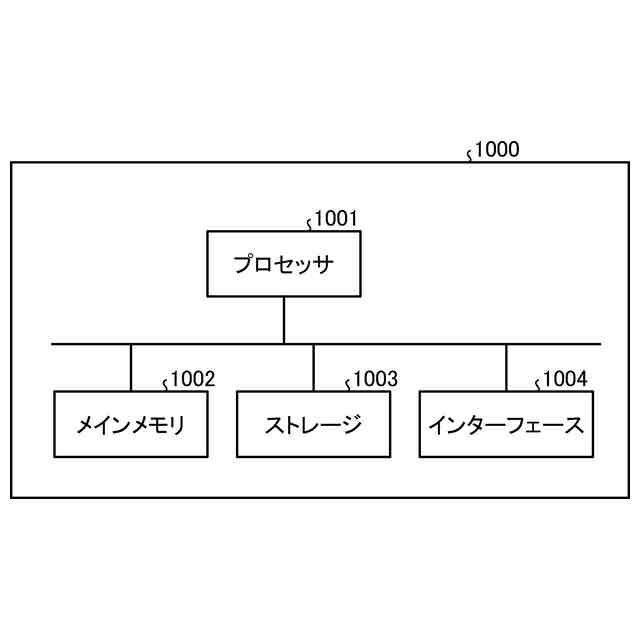

図９は、実施形態に係るコンピュータシステムを示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
