発明の名称炎検知器
出願人能美防災株式会社
代理人弁理士法人朝日特許事務所
主分類G08B 17/12 20060101AFI20250820BHJP(信号)
要約【課題】太陽光による炎の誤検知を低減する。
【解決手段】炎検知器10は、UV-A領域の紫外線の第1強度を測定する第1紫外線センサ16と、UV-A領域より波長が短い波長領域の紫外線の第2強度を測定する第2紫外線センサ17と、炎の検知条件に従って、第1紫外線センサ16により測定された第1強度と第2紫外線センサにより測定された第2強度とを用いて炎を検知する炎検知部111とを備える。
【選択図】図1
特許請求の範囲【請求項１】
ＵＶ－Ａ領域の紫外線の第１強度を測定する第１センサと、
前記ＵＶ－Ａ領域より波長が短い波長領域の紫外線の第２強度を測定する第２センサと、
炎の検知条件に従って、前記第１センサにより測定された前記第１強度と前記第２センサにより測定された前記第２強度とを用いて炎を検知する炎検知部と
を備える炎検知器。
続きを表示（約 500 文字）【請求項２】
前記炎の検知条件は、太陽光に含まれる前記ＵＶ－Ａ領域の紫外線の第１基準強度に応じて設定される
請求項１に記載の炎検知器。
【請求項３】
前記炎の検知条件は、前記第１基準強度に応じて設定された第１識別閾値を含み、
前記炎検知部は、前記第１強度に対する前記第２強度の比率が前記第１識別閾値以下の場合には前記炎を検知しない
請求項２に記載の炎検知器。
【請求項４】
前記炎の検知条件は、蛍光灯の光に含まれる前記ＵＶ－Ａ領域の紫外線の第２基準強度に応じて設定された第２識別閾値を含み、
前記炎検知部は、前記比率が前記第２識別閾値以下の場合には前記炎を検知しない
請求項３に記載の炎検知器。
【請求項５】
前記第１センサにより測定された前記第１強度が所定値以上の場合には警報を出力する警報出力部をさらに備える
請求項１に記載の炎検知器。
【請求項６】
前記ＵＶ－Ａ領域より波長が短い前記波長領域はＵＶ－Ｃ領域である
ことを特徴とする請求項１に記載の炎検知器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、炎を検知する技術に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、ＵＶＢ領域の紫外線とＵＶＣ領域の紫外線とを検出する紫外線検出器を炎センサとして用いることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７１３９２０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
炎検知器のセンサに太陽光が入射すると、太陽光を炎と誤検知する場合がある。しかし、特許文献１に記載の技術では、このような太陽光の影響については何ら考慮されていない。
【０００５】
本発明は、太陽光による炎の誤検知を低減することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、ＵＶ－Ａ領域の紫外線の第１強度を測定する第１センサと、前記ＵＶ－Ａ領域より波長が短い波長領域の紫外線の第２強度を測定する第２センサと、炎の検知条件に従って、前記第１センサにより測定された前記第１強度と前記第２センサにより測定された前記第２強度とを用いて炎を検知する炎検知部とを備える炎検知器を提供する。
【発明の効果】
【０００７】
本発明によれば、太陽光による炎の誤検知を低減することができる。
【図面の簡単な説明】
【０００８】
炎検知器の構成を例示する図。
第１紫外線センサの正規化分光感度を例示する図。
第２紫外線センサの正規化分光感度を例示する図。
ガソリンの炎と太陽光の分光分布を例示する図。
各光源に応じた第１紫外線センサと第２紫外線センサの出力比を例示する図。
炎検知器の動作を例示するフロー図。
【発明を実施するための形態】
【０００９】
（構成）

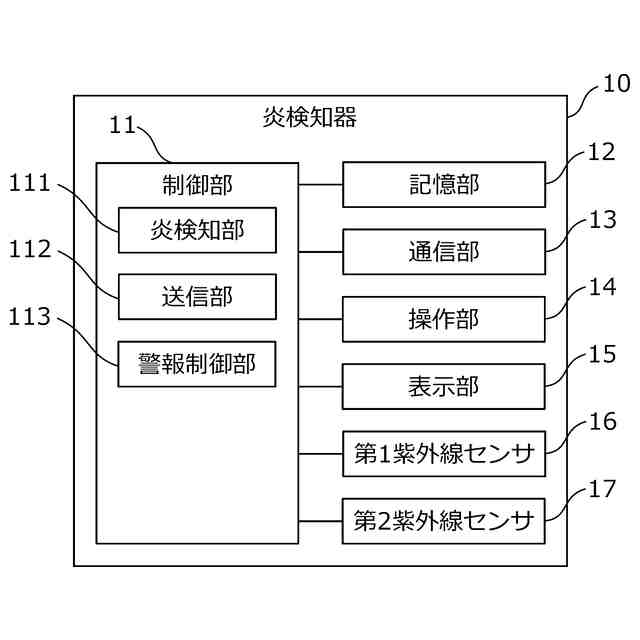

図１は、炎検知器１０の構成を例示する図である。炎検知器１０は、炎から放射される紫外線を利用して炎を検知する。炎検知器１０は、制御部１１と、記憶部１２と、通信部１３と、操作部１４と、表示部１５と、第１紫外線センサ１６と、第２紫外線センサ１７とを備える。
【００１０】
制御部１１は、炎検知器１０の各部の制御及び演算を行う。制御部１１には、例えばＣＰＵなどのプロセッサが含まれる。記憶部１２は、炎検知器１０の機能を実現するためのプログラム及び各種データを記憶する。記憶部１２には、例えばＲＡＭ、ＥＥＰＲＯＭなどのメモリが含まれる。通信部１３は、回線を介して接続されている火災受信機（図示せず）との間で各種信号を送受信する。操作部１４は、炎検知器１０の操作に用いられる。操作部１４には、例えば操作ボタンが含まれる。表示部１５は、各種情報を表示する。表示部１５には、例えばＬＥＤが含まれる。
（【００１１】以降は省略されています）
