公開番号2025140512
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039955
出願日2024-03-14
発明の名称感知器ベース
出願人能美防災株式会社
代理人弁理士法人エビス国際特許事務所
主分類G08B 17/00 20060101AFI20250919BHJP(信号)
要約【課題】本発明は、設置現場に合わせて火災感知器の設置場所や種類等を容易に選定可能とすることを課題とする。
【解決手段】本発明の感知器ベースは火災感知器本体の刃金具と係合する刃受け金具を備え、火災感知器本体に電力を供給するバッテリーを有し、設置場所に穴をあけずに設置可能であり、設置試験に用いられることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
火災感知器本体の刃金具と係合する刃受け金具を備え、
火災感知器本体に電力を供給するバッテリーを有し、
設置場所に穴をあけずに設置可能であり、
設置試験に用いられる、
ことを特徴とする感知器ベース。
続きを表示（約 420 文字）【請求項２】
記録装置を備え、
前記記録装置により、火災感知器本体からの情報を記録する、
ことを特徴とする請求項１に記載された感知器ベース。
【請求項３】
環境センサーを備え、
前記記録装置により、前記環境センサーにより検出した環境データを記録する、
ことを特徴とする請求項２記載された感知器ベース。
【請求項４】
磁石を備え、
前記設置場所には、前記磁石により仮設置することを特徴とする請求項１乃至３のいずれか一項に記載された感知器ベース。
【請求項５】
粘着部を備え、
前記設置場所には前記粘着部により仮設置する、
ことを特徴とする請求項１乃至３のいずれか一項に記載された感知器ベース。
【請求項６】
穴あけ目印用構成を有する、
ことを特徴とする、請求項１乃至３のいずれか一項に記載された感知器ベース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災感知器本体を取り付ける感知器ベースに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
スポット型の煙感知器や熱感知器等の火災感知器を建物に取り付ける際には、特許文献１に示すように、天井や壁等に配線用の穴をあけて感知器ベースを固定し、天井裏等から穴を通して配線を感知器ベースの端子に接続する。そして、感知器ベースに火災感知器本体を取り付けることにより、火災感知器の設置を行う。感知器ベースと火災感知器本体の間では、刃金具と刃受け金具により取り外し可能に固定されるとともに、電気的に接続する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－５７３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
火災感知器は適切な場所に取り付ける必要がある。例えば、火災感知器が結露する場所には設置できない。また、電磁波を受けやすい場所や、エアコンの温風を受ける場所には設置できない。結露、電磁波、エアコンの温風等の環境ノイズは、火災感知器における非火災報等の誤作動の原因となりうる。現状では、火災感知器の設置場所は、設置者の経験等に基づいて定められている。
【０００５】
一方で、意匠的な観点等から、環境ノイズをうけるか否か判らない場所に火災感知器を設置したい場合がある。しかし、このような場所に火災感知器を設置することは困難である。例えば、このような場所に火災感知器を設置した後に環境ノイズにより非火災報が発生すると、火災感知器を移動しなければならない。しかし、移動後の天井等には配線用の穴等が残ることになるため、天井板等を交換しなければならなくなる。
【０００６】
また、多くの種類の火災感知器から使用する火災感知器を選定する際に、現場環境を再現した実験を行いたい場合がある。この場合には、実験室で現場環境を再現して実験を行うこととなり高コストとなる。また、実験室では、現場環境を完全に再現できるか分からない。
【０００７】
本発明は、設置現場に合わせて火災感知器の設置場所や種類等を容易に選定可能とすることを課題とする。
【課題を解決するための手段】
【０００８】
本発明の一実施形態における感知器ベースは、火災感知器本体の刃金具と係合する刃受け金具を備え、火災感知器本体に電力を供給するバッテリーを有し、設置場所に穴をあけずに設置可能であり、設置試験に用いられることを特徴とする。
【発明の効果】
【０００９】
本発明により、火災感知器本体を設置現場に仮設置して設置試験を行うことにより、設置現場に合わせて火災感知器の設置場所や種類等を容易に選定することできる。
【図面の簡単な説明】
【００１０】

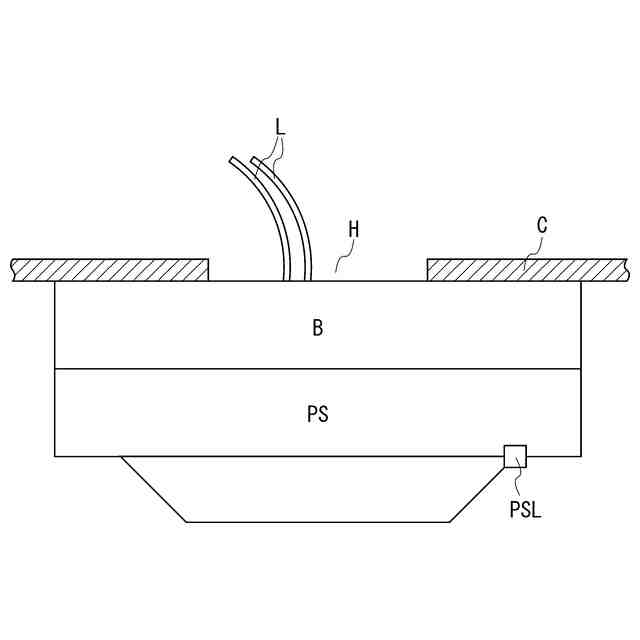

従来のＰ型火災感知器の設置状況を示す側面図。

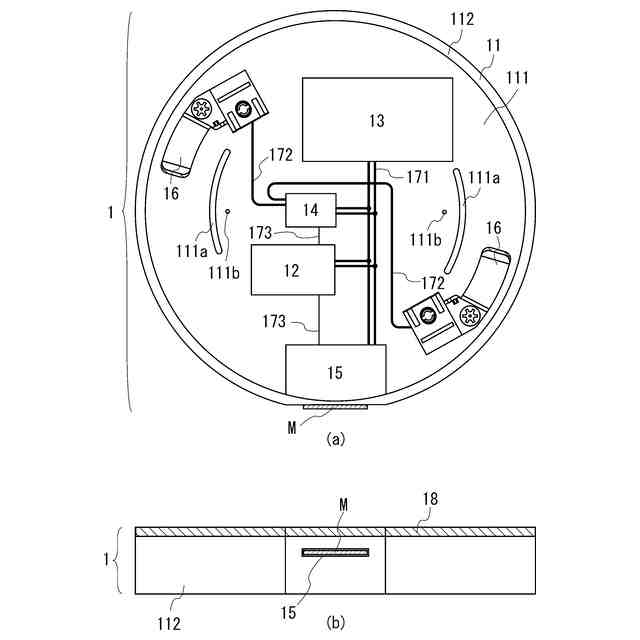

実施例１における感知器ベースを示す図。

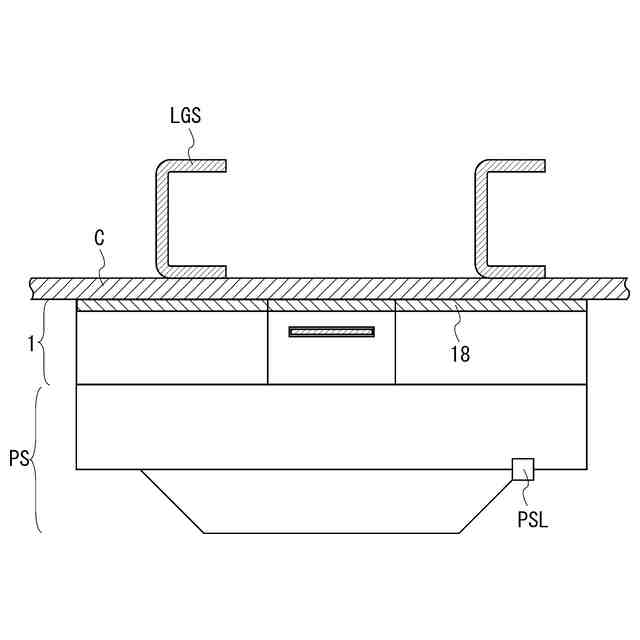

実施例１における感知器ベースにＰ型火災感知器を取り付けて仮設置した状態を示す図。

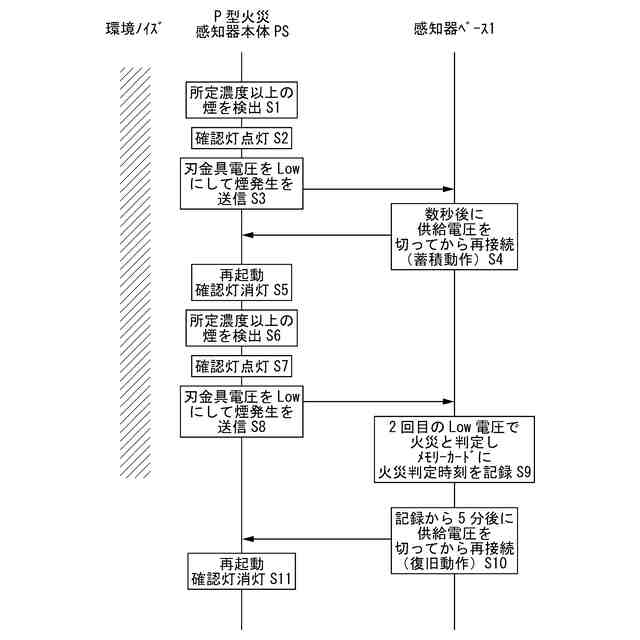

実施例１における感知器ベースにＰ型火災感知器を取り付けた際のシーケンシャル図。

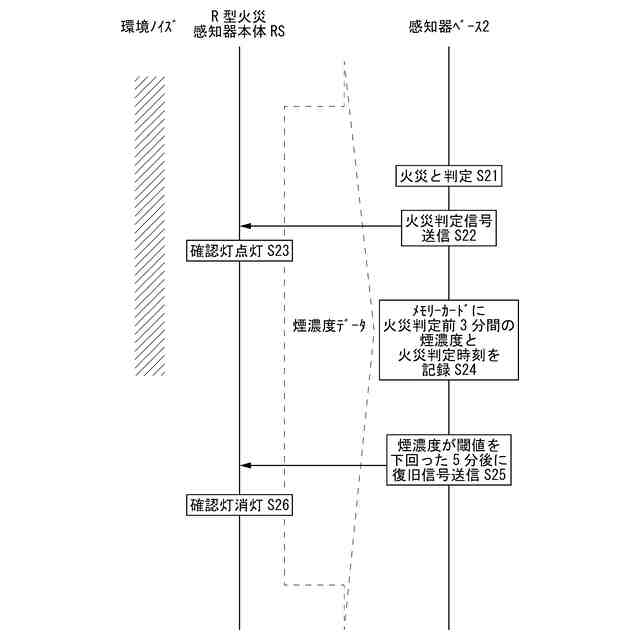

実施例２における感知器ベースにＲ型火災感知器を取り付けた際のシーケンシャル図。

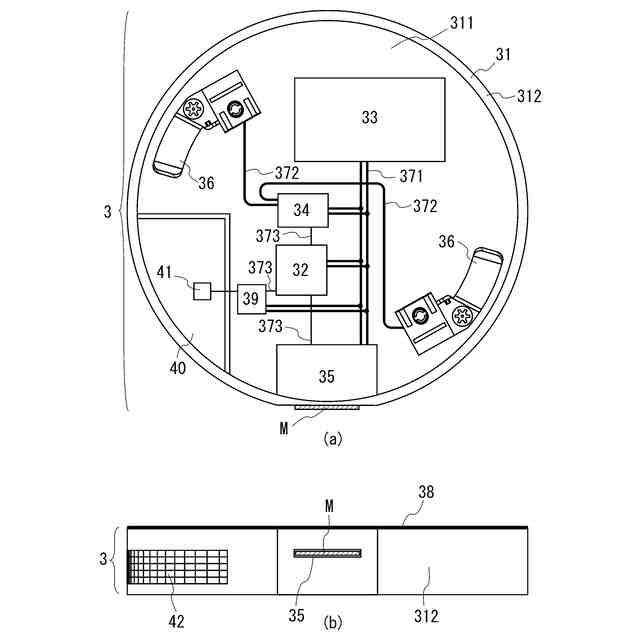

実施例３における感知器ベースを示す図。

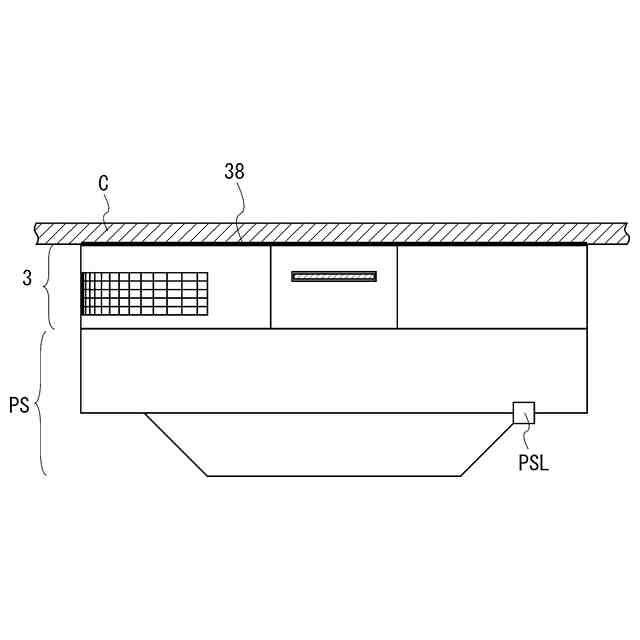

実施例３における感知器ベースにＰ型火災感知器を取り付けて仮設置した状態を示す図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
