特許ウォッチ

公開番号2025125691
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021788
出願日2024-02-16
発明の名称螺子締付機
出願人ジヤトコ株式会社
代理人弁理士法人後藤特許事務所
主分類B23P 19/06 20060101AFI20250821BHJP(工作機械;他に分類されない金属加工)
要約【課題】直行率の向上を可能とすることを目的とする。
【解決手段】螺子締付機10は、供給された螺子12を案内するガイド孔20を有する本体22と、本体22に支持され、ガイド孔20から螺子12が供給されるとともに、本体22との支持点(66、106)を中心として先端部が開閉するチャック24と、を備える。螺子締付機10は、チャック24の先端部が閉じる閉方向に付勢力を付与する付勢部材(72、112)を備える。螺子締付機10は、ガイド孔20内の螺子12をチャック24内へ押送し、当該螺子12の頭部14がチャック24の先端部で保持された状態を形成可能な締付ロッド26を備える。チャック24の先端部は、当該チャック24が頭部14を保持する開き角になった状態で螺子12の頭部14の外面14Bと平行になる保持面(90、130)を有する。
【選択図】図1
特許請求の範囲【請求項１】
螺子締付機であって、
供給された螺子を案内するガイド孔を有する本体と、
前記本体に支持され、前記ガイド孔から前記螺子が供給されるとともに、前記本体との支持点を中心として先端部が開閉するチャックと、
前記チャックの前記先端部が閉じる閉方向に付勢力を付与する付勢部材と、
前記ガイド孔内の前記螺子を前記チャック内へ押送し、当該螺子の頭部が前記チャックの前記先端部で保持された状態を形成可能な締付ロッドと、
を備え、
前記チャックの前記先端部は、当該チャックが前記頭部を保持する開き角になった状態で前記螺子の前記頭部の外面と平行になる保持面を有する、
螺子締付機。
続きを表示（約 200 文字）【請求項２】
請求項１に記載の螺子締付機であって、
前記チャックの前記先端部は、前記螺子の前記頭部を保持した状態で、前記頭部の外面と当該螺子の軸方向に沿って線接触する、
螺子締付機。
【請求項３】
請求項１又は請求項２に記載の螺子締付機であって、
前記螺子は、前記頭部と係合する前記締付ロッドによって締め付けられるボルトである、
螺子締付機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、螺子締付機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、ねじ締め機が開示されている。ねじ締め機は、締め付けるねじ（螺子）の頭部を挟持するチャックを備える。
【先行技術文献】
【特許文献】
【０００３】
実開平２－９７５３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のねじ締め機は、チャックを開いてねじの頭部を挟持する際にチャックの挟持面がねじの頭部の外面に対して傾斜している。このため、ねじの頭部は、チャックに点接触した状態で挟持されるので、チャックに挟持されたねじは、倒れが生じやすい。
【０００５】
ねじに倒れが生ずると、締付ミスが発生し、直行率の低下を招いてしまう。
【０００６】
本発明は、上記の問題点に鑑みてなされたものであり、直行率の向上を可能とすることを目的とする。
【課題を解決するための手段】
【０００７】
本発明のある態様によれば、供給された螺子を案内するガイド孔を有する本体と、前記本体に支持され、前記ガイド孔から前記螺子が供給されるとともに、前記本体との支持点を中心として先端部が開閉するチャックと、前記チャックの前記先端部が閉じる閉方向に付勢力を付与する付勢部材と、前記ガイド孔内の前記螺子を前記チャック内へ押送し、当該螺子の頭部が前記チャックの前記先端部で保持された状態を形成可能な締付ロッドと、を備え、前記チャックの前記先端部は、当該チャックが前記頭部を保持する開き角になった状態で前記螺子の前記頭部の外面と平行になる保持面を有する、螺子締付機が提供される。
【発明の効果】
【０００８】
本発明のある態様によれば、チャックの保持面は、螺子の頭部を保持する開き角になった状態で螺子の頭部の外面と平行になるので、螺子を保持するチャックの保持面は、螺子の頭部の外面に面接触又は線接触する。
【０００９】
このため、螺子の頭部の外面に対して傾斜した保持面が頭部に点接触する場合と比較して、保持される螺子の倒れが抑制される。これにより、螺子締付機は、螺子の倒れに起因した締付ミスが抑制されるので、直行率の向上が可能となる。
【図面の簡単な説明】
【００１０】

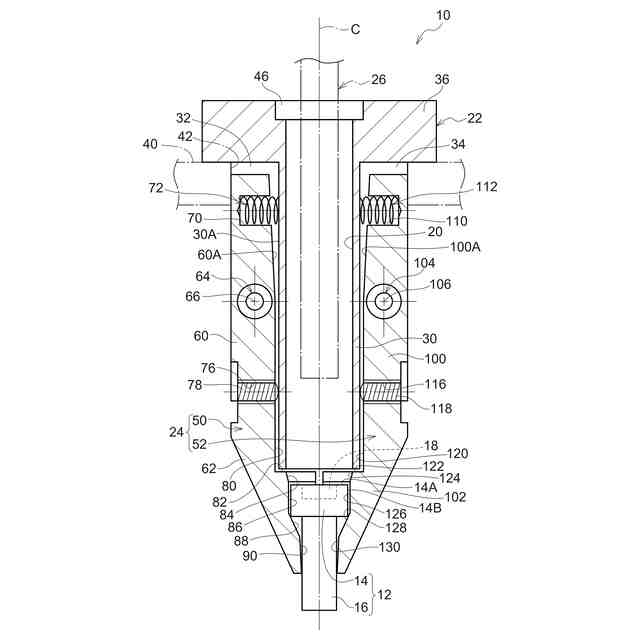

図１は、本実施形態に係る螺子締付機を示す断面図である。
図２は、チャックに螺子が供給された状態を示すチャックの先端部の断面図である。

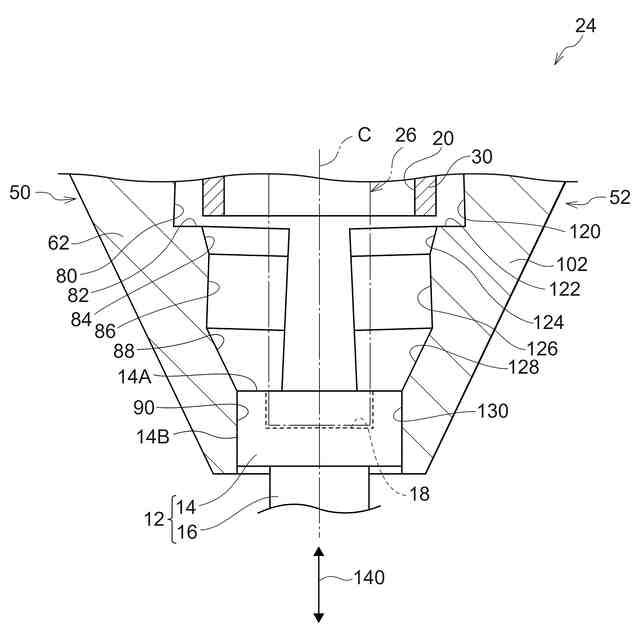

図３は、チャックの保持面で螺子の頭部を保持した状態を示すチャックの先端部の断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
