公開番号2025145517
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045720
出願日2024-03-21
発明の名称治具
出願人ジヤトコ株式会社
代理人弁理士法人紀尾井坂テーミス
主分類H05B 6/10 20060101AFI20250926BHJP(他に分類されない電気技術)
要約【課題】誘導加熱による電機子の加熱を、より簡便に行う。
【解決手段】誘導コイルへの通電により被加熱体を誘導加熱する際に用いられる治具であって、前記治具は、前記誘導コイルの通電方向から見て、前記誘導コイルと前記被加熱体との間に配置されており、前記治具は、非磁化領域と、前記誘導コイルへの通電により発生した磁界によって磁化可能な磁化領域と、を有し、前記通電方向から見て、前記非磁化領域は、前記誘導コイルと前記被加熱体を通る直線上に配置されており、前記磁化領域は、前記磁界に沿う方向における前記非磁化領域の一方側と他方側に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
誘導コイルへの通電により被加熱体を誘導加熱する際に用いられる治具であって、
前記治具は、前記誘導コイルの通電方向から見て、前記誘導コイルと前記被加熱体との間に配置されており、
前記治具は、非磁化領域と、前記誘導コイルへの通電により発生した磁界によって磁化可能な磁化領域と、を有し、
前記通電方向から見て、前記非磁化領域は、前記誘導コイルと前記被加熱体を通る直線上に配置されており、前記磁化領域は、前記磁界に沿う方向において、前記非磁化領域の一方側と他方側に設けられている、治具。
続きを表示（約 1,000 文字）【請求項２】
請求項１において、
前記被加熱体は、電機子であり、
前記電機子は、回転軸方向から見てリング状を成しており、
前記誘導コイルは、前記電機子の外周側又は内周側の少なくとも一方で、前記回転軸方向に沿う向きに設けられていると共に、前記回転軸周りの周方向に間隔を空けて複数設けられており、
前記治具は、前記回転軸を囲む筒状を成しており、
前記回転軸方向から見て、前記磁化領域と前記非磁化領域は、前記回転軸周りの周方向に交互に設けられており、
前記回転軸方向から見て、前記非磁化領域は、前記誘導コイルと前記回転軸とを結ぶ前記直線上に設けられている、治具。
【請求項３】
請求項１において、
前記被加熱体は、電機子であり、
前記電機子は、回転軸方向から見てリング状を成しており、
前記誘導コイルは、前記電機子の外周側又は内周側の少なくとも一方で、前記回転軸方向の一方側から他方側に向かうにつれて、前記回転軸周りの周方向で位相をずらした螺旋状に設けられており、
前記治具は、前記回転軸を囲む筒状を成しており、
前記回転軸の径方向から見て、前記磁化領域と前記非磁化領域は、前記回転軸方向に交互に設けられており、
前記径方向から見て、前記非磁化領域は、前記誘導コイルとオーバーラップする螺旋状に設けられている、治具。
【請求項４】
請求項１から請求項３の何れか一において、
前記磁化領域は、磁性体材料で構成され、
前記非磁化領域は、非磁性体材料で構成されている、治具。
【請求項５】
請求項１から請求項３の何れか一において、
前記磁化領域は、磁性体材料で構成され、
前記非磁化領域は、空気層で構成されている、治具。
【請求項６】
請求項１に記載の前記治具を用いた前記被加熱体の加熱方法であって、
前記治具を、前記誘導コイルと前記被加熱体との間に配置する配置工程と、
前記非磁化領域を、前記直線上に配置する位置決め工程と、
前記誘導コイルへの通電により磁界を発生させて、前記磁界を、前記非磁化領域を越えて前記被加熱体側に及ばせて、前記被加熱体を加熱する加熱工程と、を有する、被加熱体の加熱方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、治具に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１及び特許文献２では、電機子に塗布された塗料（例えば、ワニス）を固着させるために、誘導加熱により電機子を加熱することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－７４７４９号公報
特開２００８－１１８７３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
誘導加熱による電機子の加熱は、誘導コイルから発生する磁界内に電機子を配置することで行われる。電機子を磁界内に配置するために、誘導コイルは、電機子のサイズ（例えば外径、内径）に対応させて、複数の種類を使い分けられることがある。
しかしながら、複数の誘導コイルをストックすること、都度段取り替えをすることは、手間とコストがかかる。
そこで、誘導加熱による電機子の加熱を、より簡便に行うことが求められている。
【課題を解決するための手段】
【０００５】
本発明のある態様は、
誘導コイルへの通電により被加熱体を誘導加熱する際に用いられる治具であって、
前記治具は、前記誘導コイルの通電方向から見て、前記誘導コイルと前記被加熱体との間に配置されており、
前記治具は、非磁化領域と、前記誘導コイルへの通電により発生した磁界によって磁化可能な磁化領域と、を有し、
前記通電方向から見て、前記非磁化領域は、前記誘導コイルと前記被加熱体を通る直線上に配置されており、前記磁化領域は、前記磁界に沿う方向において、前記非磁化領域の一方側と他方側に設けられている。
【発明の効果】
【０００６】
本発明のある態様によれば、誘導加熱による電機子の加熱を、より簡便に行うことができる。
【図面の簡単な説明】
【０００７】

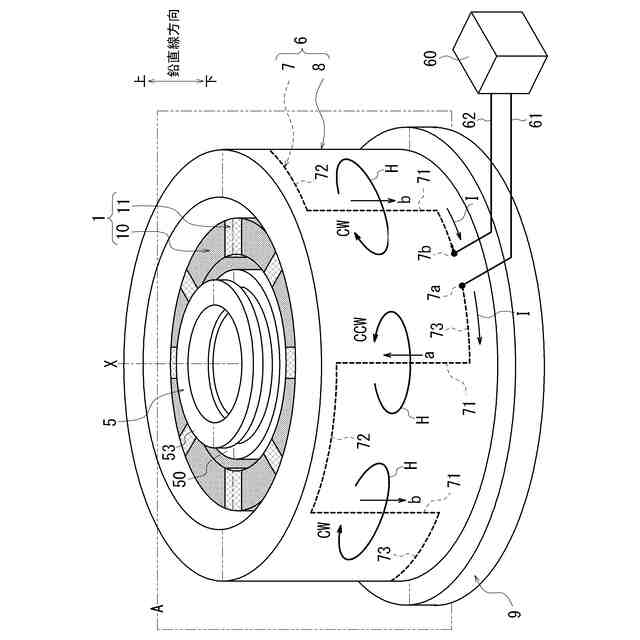

図１は、治具を説明する図である。
図２は、治具を説明する図である。

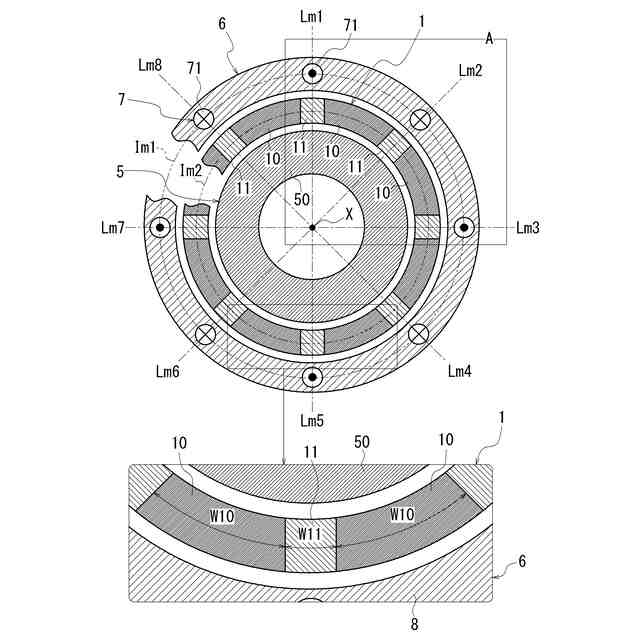

図３は、治具を説明する図である。

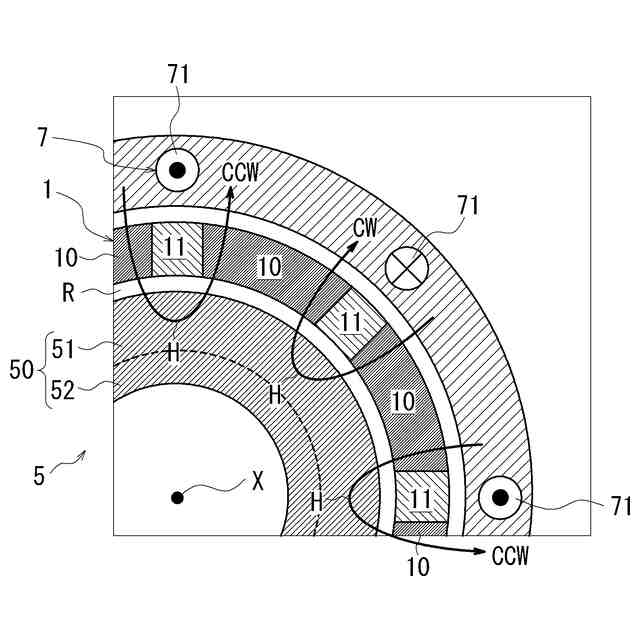

図４は、治具を説明する図である。

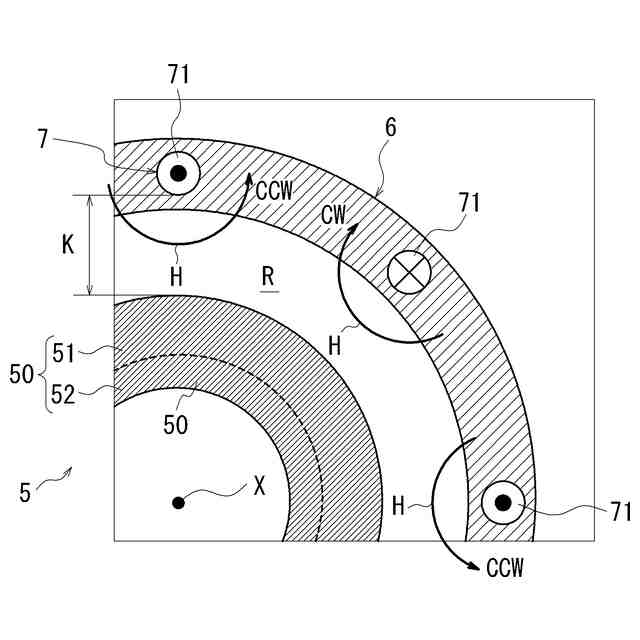

図５は、比較例を説明する図である。

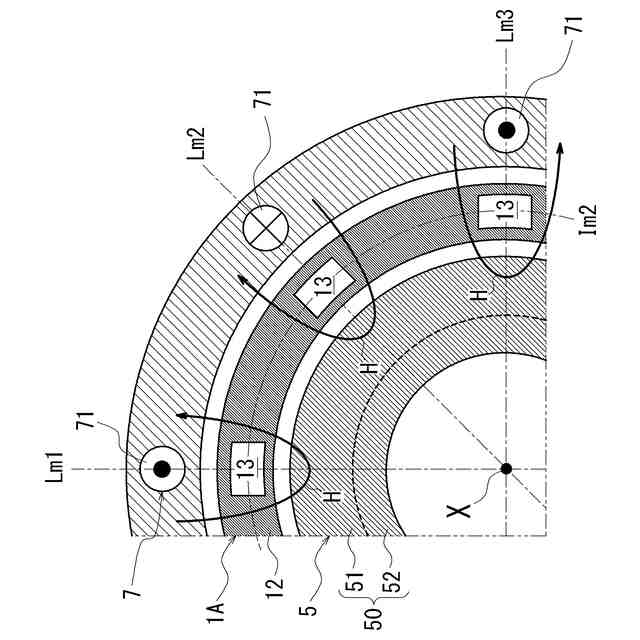

図６は、変形例１に係る治具を説明する図である。

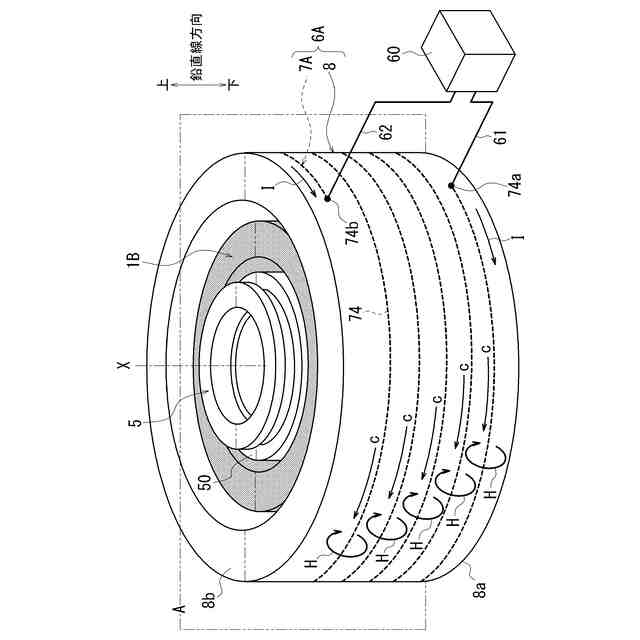

図７は、変形例２に係る治具を説明する図である。
図８は、変形例２に係る治具を説明する図である。

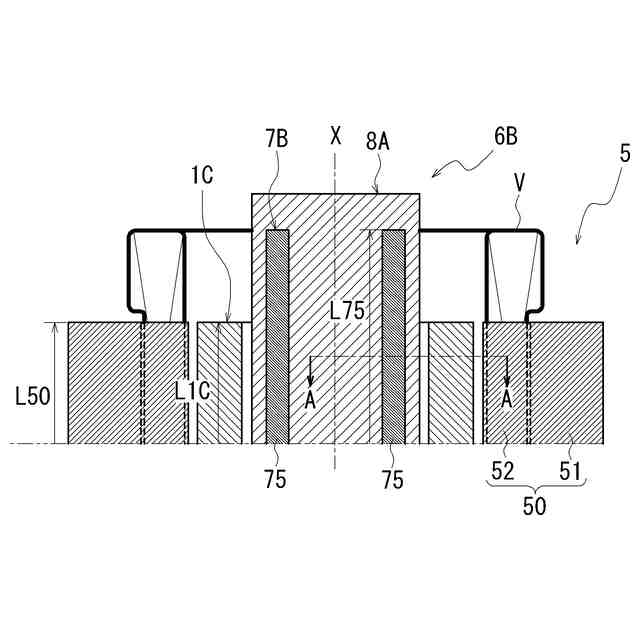

図９は、変形例３に係る治具を説明する図である。
図１０は、変形例３に係る治具を説明する図である。
図１１は、変形例４に係る治具を説明する図である。
【発明を実施するための形態】
【０００８】
始めに、本明細書における用語の定義を説明する。
「所定方向視においてオーバーラップする」とは、所定方向に複数の要素が並んでいることを意味し、「所定方向にオーバーラップする」と記載する場合と同義である。「所定方向」は、たとえば、軸方向、径方向、重力方向等である。
図面上において複数の要素（部品、部分等）が所定方向に並んでいることが図示されている場合は、明細書の説明において、所定方向視においてオーバーラップしていることを説明した文章があるとみなして良い。
【０００９】
「所定方向視においてオーバーラップしていない」、「所定方向視においてオフセットしている」とは、所定方向に複数の要素が並んでいないことを意味し、「所定方向にオーバーラップしていない」、「所定方向にオフセットしている」と記載する場合と同義である。「所定方向」は、たとえば、軸方向、径方向、重力方向等である。
図面上において複数の要素（部品、部分等）が所定方向に並んでいないことが図示されている場合は、明細書の説明において、所定方向視においてオーバーラップしていないことを説明した文章があるとみなして良い。
【００１０】
「所定方向視において、第１要素（部品、部分等）は第２要素（部品、部分等）と第３要素（部品、部分等）との間に位置する」とは、所定方向から観察した場合において、第１要素が第２要素と第３要素との間にあることが観察できることを意味する。「所定方向」とは、軸方向、径方向、重力方向等である。
例えば、第２要素と第１要素と第３要素とが、この順で軸方向に沿って並んでいる場合は、径方向視において、第１要素は第２要素と第３要素との間に位置しているといえる。図面上において、所定方向視において第１要素が第２要素と第３要素との間にあることが図示されている場合は、明細書の説明において所定方向視において第１要素が第２要素と第３要素との間にあることを説明した文章があるとみなして良い。
（【００１１】以降は省略されています）
