公開番号2025126384
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022515
出願日2024-02-19
発明の名称デュアルインターフェースICカード、アンテナシート、積層体、多面付け積層体、デュアルインターフェースICカードの製造方法
出願人大日本印刷株式会社
代理人弁理士法人フィールズ国際特許事務所
主分類G06K 19/077 20060101AFI20250822BHJP(計算;計数)
要約【課題】アンテナの端子部を構成するアンテナ線が断線しているか否かを容易に判別できるデュアルインターフェースICカード等を提供する。
【解決手段】

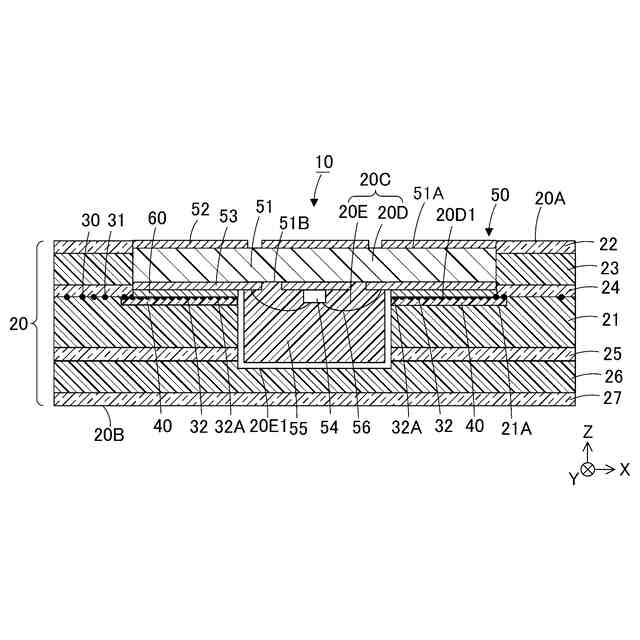

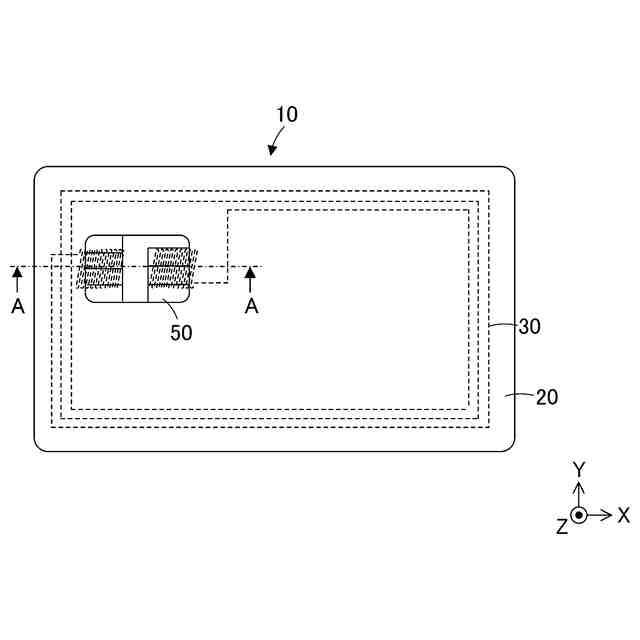

本発明の一の態様によれば、少なくとも内部にコア層21を有する積層構造のカード基体20と、カード基体20の内部に配置され、かつコア層21よりも表面20A側に位置するアンテナ30と、カード基体20の内部に配置され、かつコア層21における表面20A側の面に接した着色層40と、を備え、アンテナ30が、アンテナ線31から構成され、少なくとも一部が着色層40に埋め込まれ、かつ凹部20Cに露出した端子部32を有し、着色層40と端子部32Aとの色差が、コア層21と端子部32Aとの色差よりも大きく、かつ20以上であり、着色層40におけるL^*a^*b^*表色系の明度L^*が20以上である、デュアルインターフェースICカード10が提供される。
【選択図】図2
特許請求の範囲【請求項１】
外部機器と接触通信および非接触通信が可能なデュアルインターフェースＩＣカードであって、
表面に凹部を有し、かつ少なくとも内部にコア層を有する積層構造のカード基体と、
前記カード基体の内部に配置され、かつ前記コア層よりも前記表面側に位置するアンテナと、
前記カード基体の内部に配置され、かつ前記コア層における前記表面側の面に接した着色層と、
前記凹部に配置され、ＩＣチップを有するＩＣモジュールと、を備え、
前記アンテナが、アンテナ線から構成され、少なくとも一部が前記着色層に埋め込まれ、かつ前記凹部に露出した端子部を有し、
前記着色層と前記端子部との色差が、前記コア層と前記端子部との色差よりも大きく、かつ２０以上であり、
前記着色層におけるＬ
＊
ａ
＊
ｂ
＊
表色系の明度Ｌ
＊
が２０以上である、デュアルインターフェースＩＣカード。
続きを表示（約 1,000 文字）【請求項２】
前記端子部が、前記アンテナ線による、前記凹部の外周から中心に向けた繰り返しの折り返し構造によって構成されている、請求項１に記載のデュアルインターフェースＩＣカード。
【請求項３】
前記コア層が、有色を呈する、請求項１に記載のデュアルインターフェースＩＣカード。
【請求項４】
前記コア層が、有彩色、黒色または灰色を呈する、請求項１に記載のデュアルインターフェースＩＣカード。
【請求項５】
前記着色層が、白色を呈する、請求項１に記載のデュアルインターフェースＩＣカード。
【請求項６】
表面に凹部を有する積層構造のカード基体と、前記カード基体の内部に配置されたアンテナと、前記凹部に配置され、前記アンテナと電気的に接続されたＩＣチップを有するＩＣモジュールとを備える、外部機器と接触通信および非接触通信が可能なデュアルインターフェースＩＣカードの製造に用いられるアンテナシートであって、
表面に凹部を有し、かつ少なくとも内部にコア層を有する積層構造のカード基体と、
前記カード基体の内部に配置され、かつ前記コア層よりも前記表面側に位置するアンテナと、
前記カード基体の内部に配置され、かつ前記コア層における前記表面側の面に接した着色層と、を備え、
前記アンテナが、アンテナ線から構成され、少なくとも一部が前記着色層に埋め込まれ、かつＩＣチップと電気的に接続するための端子部を有し、
前記着色層と前記端子部との色差が、前記コア層と前記端子部との色差よりも大きく、かつ２０以上であり、
前記着色層におけるＬ
＊
ａ
＊
ｂ
＊
表色系の明度Ｌ
＊
が２０以上である、アンテナシート。
【請求項７】
前記コア層が、有色を呈する、請求項６に記載のアンテナシート。
【請求項８】
前記コア層が、有彩色、黒色または灰色を呈する、請求項６に記載のアンテナシート。
【請求項９】
前記着色層が、白色を呈する、請求項６に記載のアンテナシート。
【請求項１０】

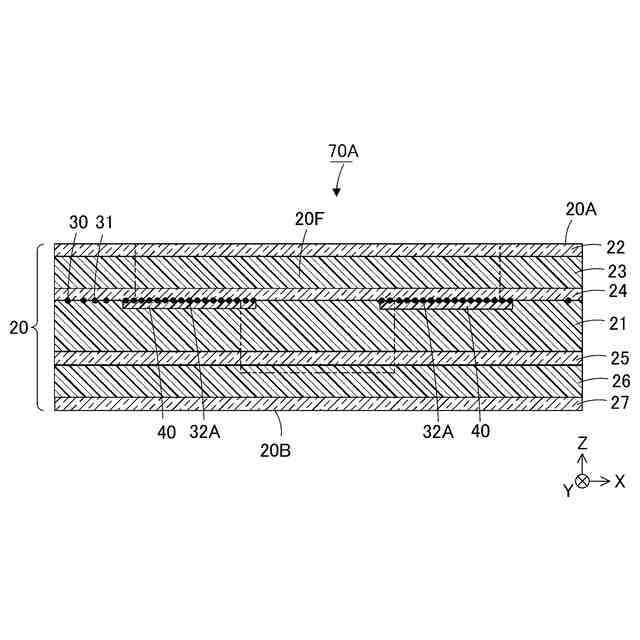

請求項６ないし９のいずれか一項に記載のアンテナシートと、前記アンテナシートにおける厚み方向の両面に積層された少なくとも１以上の層と、を備える積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、デュアルインターフェースＩＣカード、アンテナシート、積層体、多面付け積層体、デュアルインターフェースＩＣカードの製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から、カード表面の外部接触端子を通じて外部機器と接触通信を行う接触式ＩＣカード、アンテナを介して電磁誘導等により外部機器と非接触通信を行う非接触式ＩＣカード、およびカードが備える単一のＩＣチップにより、接触式ＩＣカードの機能と非接触式ＩＣカードの機能とのいずれをも実現できるデュアルインターフェースＩＣカードが用いられている。
【０００３】
これらのうち、デュアルインターフェースＩＣカードにおいては、ＩＣチップを備えるＩＣモジュールが、カード基体の表面側に設けられた凹部内に配置されているとともにカード基体の内部に配置されたアンテナの端子部が凹部に露出しており、ＩＣモジュールとアンテナの端子部が電気的に接続されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第７１４２４８４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このようなデュアルインターフェースＩＣカードを製造する際には、カード基体を切削して、アンテナの端子部を露出させる必要があるが、カード基体の切削の際に、過度の切削によりアンテナの端子部を構成するアンテナ線を切断してしまうおそれがある。このため、カード基体の切削後にアンテナの端子部を構成するアンテナ線に断線が生じているか目視検査する必要がある。
【０００６】
一方で、現在、高級感や一体感等を付与するために、カード基体を構成するコア層として、白色以外の、例えば、黄色や黄土色等の有彩色や黒色を呈するコア層を用いることも考えられている。
【０００７】
しかしながら、アンテナ直下に存在するコア層の色味が、アンテナ線の色味と同じまたは近い場合には、目視検査時にアンテナの端子部を構成するアンテナ線の断線が判別しにくいという問題がある。
【０００８】
本発明は、上記問題を解決するためになされたものである。すなわち、アンテナの端子部を構成するアンテナ線が断線しているか否かを容易に判別できるデュアルインターフェースＩＣカードおよびその製造方法を提供することを目的とする。また、デュアルインターフェースＩＣカードの製造に用いられ、アンテナの端子部を構成するアンテナ線に断線が生じているか否かを容易に判別できるアンテナシート、積層体、および多面付け積層体を提供することを目的とする。
【課題を解決するための手段】
【０００９】
［１］外部機器と接触通信および非接触通信が可能なデュアルインターフェースＩＣカードであって、表面に凹部を有し、かつ少なくとも内部にコア層を有する積層構造のカード基体と、前記カード基体の内部に配置され、かつ前記コア層よりも前記表面側に位置するアンテナと、前記カード基体の内部に配置され、かつ前記コア層における前記表面側の面に接した着色層と、前記凹部に配置され、ＩＣチップを有するＩＣモジュールと、を備え、前記アンテナが、アンテナ線から構成され、少なくとも一部が前記着色層に埋め込まれ、かつ前記凹部に露出した端子部を有し、前記着色層と前記端子部との色差が、前記コア層と前記端子部との色差よりも大きく、かつ２０以上であり、前記着色層におけるＬ
＊
ａ
＊
ｂ
＊
表色系の明度Ｌ
＊
が２０以上である、デュアルインターフェースＩＣカード。
【００１０】
［２］前記端子部が、前記アンテナ線による、前記凹部の外周から中心に向けた繰り返しの折り返し構造によって構成されている、上記［１］に記載のデュアルインターフェースＩＣカード。
（【００１１】以降は省略されています）
