公開番号2025126905
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2025022605
出願日2025-02-14
発明の名称自動培養システム、自動培養方法および抽出物
出願人株式会社アイカムス・ラボ
代理人弁理士法人酒井国際特許事務所
主分類C12M 1/00 20060101AFI20250822BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】培地の交換、および、培養対象の回収を高効率で行うことができる自動培養システム、自動培養方法および抽出物を提供すること。
【解決手段】本発明に係る自動培養システムは、自動培養装置と、制御装置とを備え、自動培養装置は、有底筒状の上部チャンバーであって、底部にフィルタ部が設けられる上部チャンバーと、前記上部チャンバーの底部側に設けられる有底筒状の下部チャンバーとを有する培養容器と、上部チャンバーに培地を供給する第1供給部と、上部チャンバーが収容する培地を回収する第1回収部と、下部チャンバーに収容される培地と、フィルタ部を通過して上部チャンバーから下部チャンバー側に抽出された基底膜基質とを含む抽出液を回収する第2回収部と、を有し、制御装置は、上部チャンバー、下部チャンバー、第1供給部、並びに、第1及び第2回収部における液体の流通を制御する。
【選択図】図1
特許請求の範囲【請求項１】
自動培養装置と、
前記自動培養装置を電気的に制御する制御装置と、
を備え、
前記自動培養装置は、
有底筒状の上部チャンバーであって、底部にフィルタ部が設けられる上部チャンバーと、前記上部チャンバーの底部側に設けられる有底筒状の下部チャンバーとを有する培養容器と、
前記上部チャンバーに培地を供給する第１供給部と、
前記上部チャンバーが収容する培地を回収する第１回収部と、
前記フィルタ部を通過して前記上部チャンバーから前記下部チャンバー側に抽出された基底膜基質を含む抽出液を回収する第２回収部と、
を有し、
前記制御装置は、前記上部チャンバー、前記下部チャンバー、前記第１供給部、並びに、前記第１及び第２回収部における液体の流通を制御する、
ことを特徴とする自動培養システム。
続きを表示（約 1,000 文字）【請求項２】
前記第１供給部は、培地を貯蔵する第１貯蔵部と、第１ポンプと、前記第１貯蔵部及び前記第１ポンプを接続する第１チューブと、前記第１ポンプ及び前記上部チャンバーを接続する第２チューブとを有し、
前記第１回収部は、前記上部チャンバーに収容されている培地を貯蔵する第２貯蔵部と、第２ポンプと、前記上部チャンバー及び前記第２ポンプを接続する第３チューブと、前記第２貯蔵部及び前記第２ポンプを接続する第４チューブとを有し、
前記第２回収部は、前記抽出液を貯蔵する第３貯蔵部と、第３ポンプと、前記下部チャンバー及び前記第３ポンプを接続する第５チューブと、前記第３貯蔵部及び前記第３ポンプを接続する第６チューブとを有し、
前記制御装置は、前記第１～第３ポンプを駆動させる、
ことを特徴とする請求項１に記載の自動培養システム。
【請求項３】
前記下部チャンバーに培地を供給する第２供給部、
をさらに備えることを特徴とする請求項１に記載の自動培養システム。
【請求項４】
前記第２供給部は、培地を貯蔵する第４貯蔵部と、第４ポンプと、前記第４貯蔵部及び前記第４ポンプを接続する第７チューブと、前記第４ポンプ及び前記下部チャンバーを接続する第８チューブとを有する、
ことを特徴とする請求項３に記載の自動培養システム。
【請求項５】
有底筒状の上部チャンバーであって、底部にフィルタ部が設けられる上部チャンバーと、前記上部チャンバーの底部側に設けられる有底筒状の下部チャンバーとを有する培養容器において、培地が収容された前記上部チャンバーに細胞を導入して培養し、
前記培養によって前記細胞が分泌し、前記フィルタ部を通過して前記下部チャンバーに収容されている基底膜基質とを含む抽出液を回収する培養において、
第１ポンプの駆動によって前記上部チャンバーに培地が供給されるとともに、第２ポンプの駆動によって前記上部チャンバーが収容する培地を回収し、
第３ポンプの駆動によって前記抽出液を回収する、
ことを特徴とする自動培養方法。
【請求項６】
第４ポンプの駆動によって前記下部チャンバーに培地が供給される、
ことを特徴とする請求項５に記載の自動培養方法。
【請求項７】
請求項５に記載の自動培養方法によって抽出される、
ことを特徴とする抽出物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動培養システム、自動培養方法および抽出物に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
上皮細胞の結合組織への接着には、ラミニンやフィブロネクチン、ＩＶ型コラーゲンなどのタンパクからなる基底膜が仲介役を果たしている。上述した基底膜成分やマウス肉腫細胞株（ＥＨＳ細胞）によって分泌される基底膜基質は、細胞培養用コート剤として開発されている。例えば、培地の供給を行って細胞を自動で培養する技術が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６９０４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の培養方法は、培地の交換は自動で行えるものの、対象の細胞は上清を回収する等、培地と混在しているなかから回収するものであるため、培地交換の効率や入れ替えの精度が低くなったり、対象の回収効率が低くなったりする場合があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、培地の交換、および、培養対象の回収を高効率で行うことができる自動培養システム、自動培養方法および抽出物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明に係る自動培養システムは、自動培養装置と、前記自動培養装置を電気的に制御する制御装置と、を備え、前記自動培養装置は、有底筒状の上部チャンバーであって、底部にフィルタ部が設けられる上部チャンバーと、前記上部チャンバーの底部側に設けられる有底筒状の下部チャンバーとを有する培養容器と、前記上部チャンバーに培地を供給する第１供給部と、前記上部チャンバーが収容する培地を回収する第１回収部と、前記フィルタ部を通過して前記上部チャンバーから前記下部チャンバー側に抽出された基底膜基質を含む抽出液を回収する第２回収部と、を有し、前記制御装置は、前記上部チャンバー、前記下部チャンバー、前記第１供給部、並びに、前記第１及び第２回収部における液体の流通を制御する、ことを特徴とする。
【０００７】

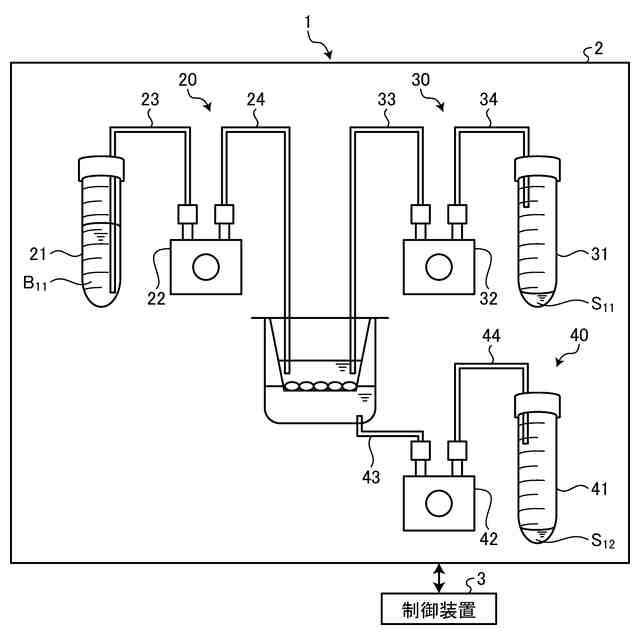

また、本発明に係る自動培養システムは、上記発明において、前記第１供給部は、培地を貯蔵する第１貯蔵部と、第１ポンプと、前記第１貯蔵部及び前記第１ポンプを接続する第１チューブと、前記第１ポンプ及び前記上部チャンバーを接続する第２チューブとを有し、前記第１回収部は、前記上部チャンバーに収容されている培地を貯蔵する第２貯蔵部と、第２ポンプと、前記上部チャンバー及び前記第２ポンプを接続する第３チューブと、前記第２貯蔵部及び前記第２ポンプを接続する第４チューブとを有し、前記第２回収部は、前記抽出液を貯蔵する第３貯蔵部と、第３ポンプと、前記下部チャンバー及び前記第３ポンプを接続する第５チューブと、前記第３貯蔵部及び前記第３ポンプを接続する第６チューブとを有し、前記制御装置は、前記第１～第３ポンプを駆動させる、ことを特徴とする。
【０００８】
また、本発明に係る自動培養システムは、上記発明において、前記下部チャンバーに培地を供給する第２供給部、をさらに備える、ことを特徴とする。
【０００９】
また、本発明に係る自動培養システムは、上記発明において、前記第２供給部は、培地を貯蔵する第４貯蔵部と、第４ポンプと、前記第４貯蔵部及び前記第４ポンプを接続する第７チューブと、前記第４ポンプ及び前記下部チャンバーを接続する第８チューブとを有する、ことを特徴とする。
【００１０】
また、本発明に係る自動培養方法は、有底筒状の上部チャンバーであって、底部にフィルタ部が設けられる上部チャンバーと、前記上部チャンバーの底部側に設けられる有底筒状の下部チャンバーとを有する培養容器において、培地が収容された前記上部チャンバーに細胞を導入して培養し、前記培養によって前記細胞が分泌し、前記フィルタ部を通過して前記下部チャンバーに収容されている基底膜基質を含む抽出液を回収する培養において、第１ポンプの駆動によって前記上部チャンバーに培地が供給されるとともに、第２ポンプの駆動によって前記上部チャンバーが収容する培地を回収し、第３ポンプの駆動によって前記抽出液を回収する、ことを特徴とする。
（【００１１】以降は省略されています）
