公開番号2025127300
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023962
出願日2024-02-20
発明の名称車両用モジュールの製造方法、車両用モジュール、射出成形装置
出願人株式会社日本製鋼所
代理人個人,弁理士法人i.PARTNERS特許事務所
主分類B29C 45/16 20060101AFI20250825BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】複数の車両用部材からなる車両用モジュールを製造可能な技術を提供する。
【解決手段】固定金型222と可動金型242とこれら金型間に位置してそれぞれに対して型合わせ可能な中間金型265とを有する射出成形装置を用いて少なくとも第1及び第2の車両用部材を含む車両用モジュールの製造方法であって、第1及び第2の車両用部材のいずれか一方が車両用のランプカバーを含み、固定金型222と可動金型242とを用いて、第1の車両用部材を射出成形し、第1の車両用部材が中間金型265における固定金型222側に保持されて型開された状態において、第1の車両用部材を可動金型242に対向するように中間金型265を回転させ、可動金型224と中間金型265とを用いて、第1の車両用部材に対して第2の車両用部材が接合するように第2の車両用部材を射出成形した。
【選択図】図5
特許請求の範囲【請求項１】
第１の金型と第２の金型と前記第１及び第２の金型間に位置してそれぞれに対して型合わせ可能な中間金型とを有する射出成形装置を用いて少なくとも第１及び第２の車両用部材を含む車両用モジュールの製造方法であって、
前記第１及び第２の車両用部材のいずれか一方が車両用のランプカバーを含み、
前記第１の金型と前記中間金型とを用いて、第１の車両用部材を射出成形し、
前記第１の車両用部材が前記中間金型における前記第１の金型側に保持されて型開された状態において、前記第１の車両用部材を前記第２の金型に対向するように前記中間金型を回転させ、
前記第２の金型と前記中間金型とを用いて、前記第１の車両用部材に対して前記第２の車両用部材が接合するように前記第２の車両用部材を射出成形する
車両用モジュールの製造方法。
続きを表示（約 2,000 文字）【請求項２】
前記中間金型の回転に先立って、
前記第１の金型と前記中間金型とを用いて、更に前記第１及び第２の車両用部材とは異なる第３の車両用部材を射出成形することにより前記中間金型に前記第１の車両用部材と共に前記第３の車両用部材を保持させる
請求項１記載の車両用モジュールの製造方法。
【請求項３】
前記第２の金型と前記中間金型とを用いて、前記第２の車両用部材と、前記第１及び第２の車両用部材とは異なる第３の車両用部材を射出成形する
請求項１記載の車両用モジュールの製造方法。
【請求項４】
前記中間金型の回転に先立って、前記第１の金型と前記中間金型とを用いて、前記第１の車両用部材を射出成形すると共に、前記第２の金型と前記中間金型とを用いて、前記第１及び第２の車両用部材とは異なる第３の車両用部材を射出成形し、
前記第１の車両用部材を前記中間金型に保持させると共に、第３の車両用部材を前記第２の金型に保持させた状態において前記中間金型の回転を行い、
前記第２の金型と前記中間金型とを用いて、前記第１及び第３の車両用部材に対して前記第２の車両用部材が接合するように前記第２の車両用部材を射出成形する
請求項１記載の車両用モジュールの製造方法。
【請求項５】
前記第２の車両用部材の射出成形に先立って、他の成形装置により成形された、前記第１及び第２の車両用部材とは異なる第３の車両用部材を前記第２の金型及び前記中間金型のいずれかにインサートする
請求項１記載の車両用モジュールの製造方法。
【請求項６】
前記第１の車両用部材は接続部材であり、
前記第２の車両用部材は光透過性を有するランプカバーであり、
前記第３の車両用部材は前記第２の車両用部材とは光透過性または材料が異なるランプカバーまたはランプカバーの枠部材であり、
前記中間金型の回転後、前記第１の車両用部材に対して前記第２の車両用部材または前記第３の車両用部材のいずれか一方を射出成形した後、コアバック法を用いて前記第２及び第３の車両用部材のいずれか他方を射出成形する
請求項３記載の車両用モジュールの製造方法。
【請求項７】
前記車両用モジュールはフロントモジュール部材であり、
前記ランプカバーはヘッドランプカバーであり、
前記第１及び第２の車両用部材のいずれか一方が前記ヘッドランプカバーであり、いずれか他方が前記ヘッドランプカバーの枠部材及び該枠部材を接続する接続部材のいずれかである
請求項１～請求項６のいずれか一項記載の車両用モジュールの製造方法。
【請求項８】
前記車両用モジュールはリアモジュール部材であり、
前記第１及び第２の車両用部材のいずれか一方が第１のテールランプカバーであり、いずれか他方が該テールランプカバーとは異なる材料からなる第２のテールランプカバー、及び、前記第１及び第２のいずれかのテールランプカバーを接続する接続部材のいずれかである
請求項１～請求項６のいずれか一項記載の車両用モジュールの製造方法。
【請求項９】
第１の金型と第２の金型と前記第１及び第２の金型のそれぞれに対して型合わせ可能な中間金型とを有する射出成形装置を用いて製造される少なくとも第１及び第２の車両用部材を含む車両用モジュールであって、
前記第１及び第２の車両用部材のいずれか一方が車両用のランプカバーを含み、
前記第１の金型と前記中間金型を用いて射出成形された第１の車両用部材が前記中間金型における前記第１の金型側に保持されて型開された状態において、前記第１の車両用部材を前記第２の金型に対向するように前記中間金型を回転させ、前記第２の金型と前記中間金型とを用いて、前記第１の車両用部材に対して前記第２の車両用部材が接合するように前記第２の車両用部材を射出成形することによって製造される
車両用モジュール。
【請求項１０】
少なくとも第１及び第２の車両用部材を含む車両用モジュールを製造する射出成形装置であって、
第１の金型と、
第２の金型と、
前記第１及び第２の金型間に位置してそれぞれに対して型合わせ可能であり、前記第１の金型と前記中間金型とを用いて射出成形された第１の車両用部材が前記第１の金型側に保持されて型開された状態において、前記第１の車両用部材を前記第２の金型に対向するように回転可能な中間金型と、
前記第２の金型と前記中間金型とを用いて、前記第１の車両用部材に対して前記第２の車両用部材が接合するように前記第２の車両用部材を射出成形する成形制御部と
を備え、
前記第１及び第２の車両用部材のいずれか一方が車両用のランプカバーを含む
射出成形装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の部材からなるモジュールを製造する技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、この種の技術として下記特許文献１記載の射出成形機が知られている。当該射出成形機は、第１の金型が取付け可能な第１の盤と第２の金型が取付け可能な第２の盤との間に、型開閉方向と直交する方向の軸を中心に回転される中間金型が取付け可能な回転盤が設けられ、第１の盤の外側に第１の射出装置が設けられ、第２の盤の外側に第２の射出装置が設けられ、第１の射出装置よりも総重量の小さい第３の射出装置を設けることを特徴としている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１３２８１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態が解決しようとする課題は、複数の車両用部材からなる車両用モジュールを製造可能な技術を提供することである。その他の課題と新規な特徴は、本明細書の記述及び添付図面から明らかになるであろう。
【課題を解決するための手段】
【０００５】
一実施形態による車両用モジュールを製造する方法は、第１の金型と第２の金型と前記第１及び第２の金型間に位置してそれぞれに対して型合わせ可能な中間金型とを有する射出成形装置を用いて少なくとも第１及び第２の車両用部材を含む車両用モジュールを製造する方法であって、前記第１及び第２の車両用部材のいずれか一方が車両用のランプカバーを含み、前記第１の金型と前記中間金型とを用いて、第１の車両用部材を射出成形し、前記第１の車両用部材が前記中間金型における前記第１の金型側に保持されて型開された状態において、前記第１の車両用部材を前記第２の金型に対向するように前記中間金型を回転させ、前記第２の金型と前記中間金型とを用いて、前記第１の車両用部材に対して前記第２の車両用部材が接合するように前記第２の車両用部材を射出成形することを特徴とする。
【図面の簡単な説明】
【０００６】
第１の実施形態に係る射出成形装置の構成を示すブロック図である。

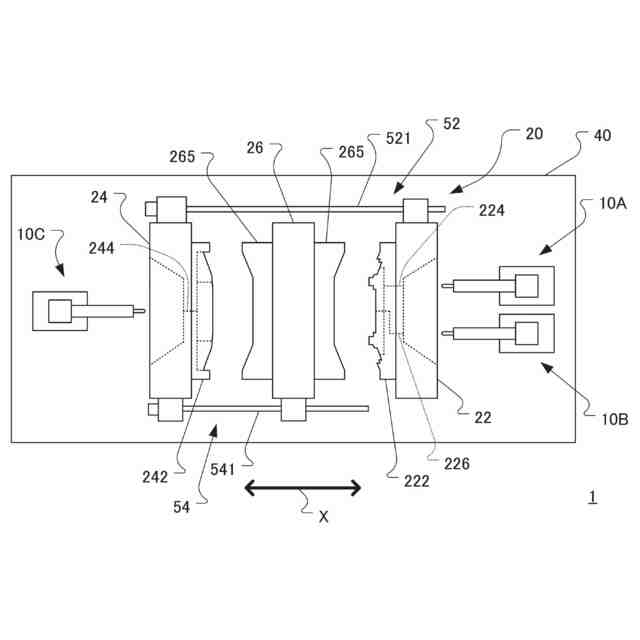

第１の実施形態に係る射出成形装置の構成を模式的に示す概略平面図である。

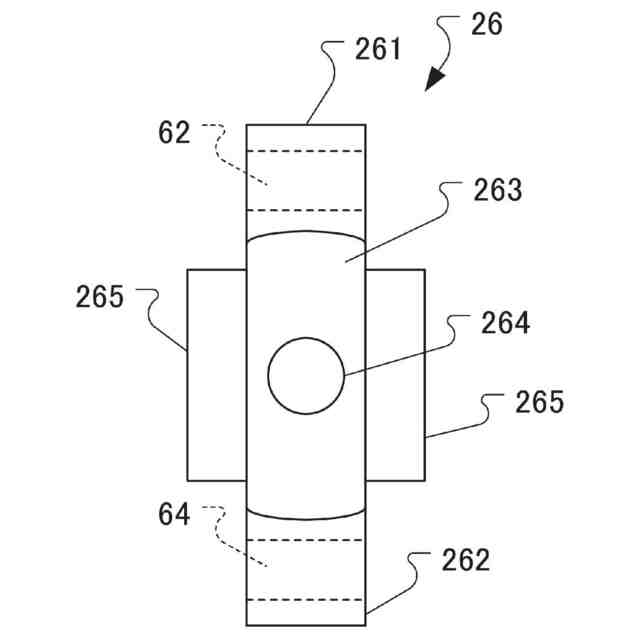

第１の実施形態に係る型締装置の中間盤の構成を模式的に示す概略側面図である。
第１の実施形態に係る射出成形装置により成形される車両用モジュールを模式的に示す概略図である。

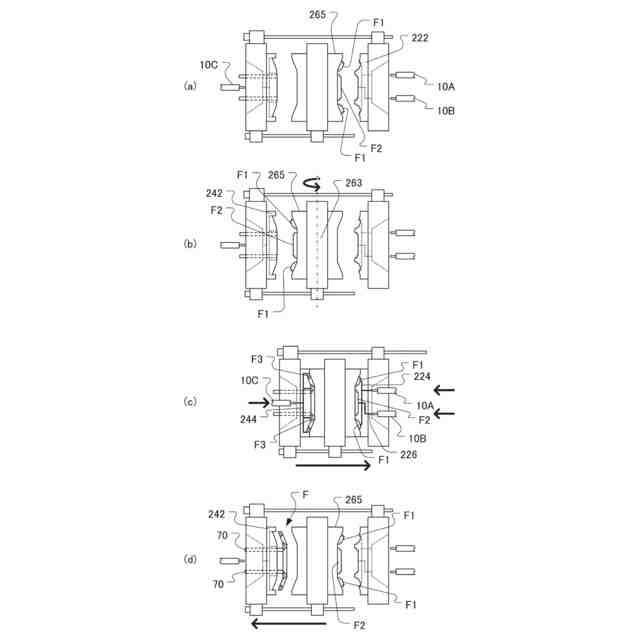

第１の実施形態に係る射出成形装置による車両用モジュールの製造方法を説明するための図である。

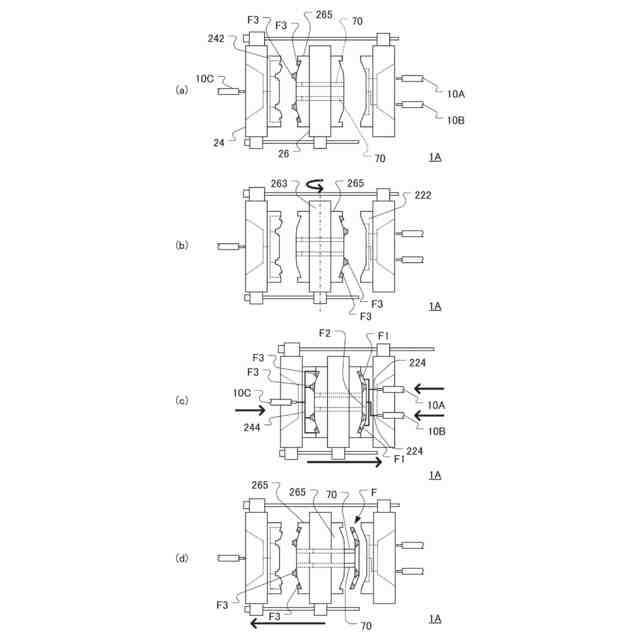

第２の実施形態に係る射出成形装置による車両用モジュールの製造方法を説明するための図である。

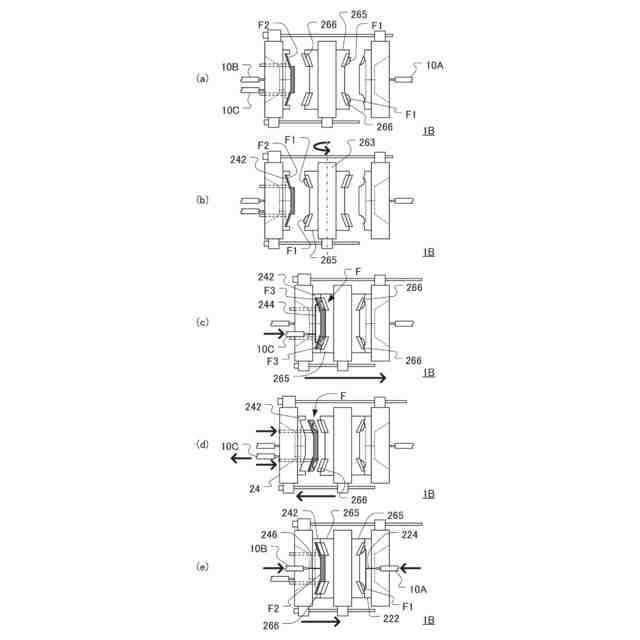

第３の実施形態に係る射出成形装置による車両用モジュールの製造方法を説明するための図である。

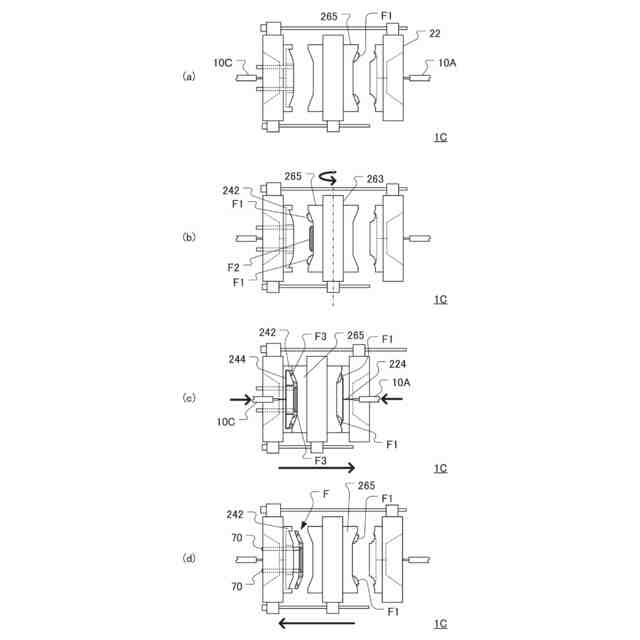

第４の実施形態に係る射出成形装置による車両用モジュールの製造方法を説明するための図である。

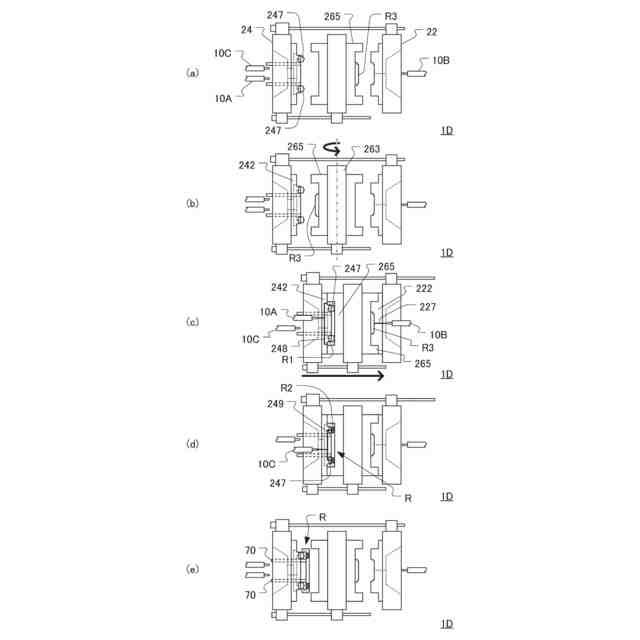

第５の実施形態に係る射出成形装置による車両用モジュールの製造方法を説明するための図である。
第５の実施形態に係る射出成形装置により成形される車両用モジュールを模式的に示す概略図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施形態について図面を参照しつつ説明する。ただし、以下の実施の形態に限定される訳ではない。説明を明確にするため、以下の記載及び図面は、適宜簡略化されている。各図面において、同一の要素には同一の符号が付されており、必要に応じて重複説明は省略されている。また、図面が煩雑にならないように、ハッチングが省略されている部分がある。
【０００８】
＜第１の実施形態＞
（射出成形装置の構成）

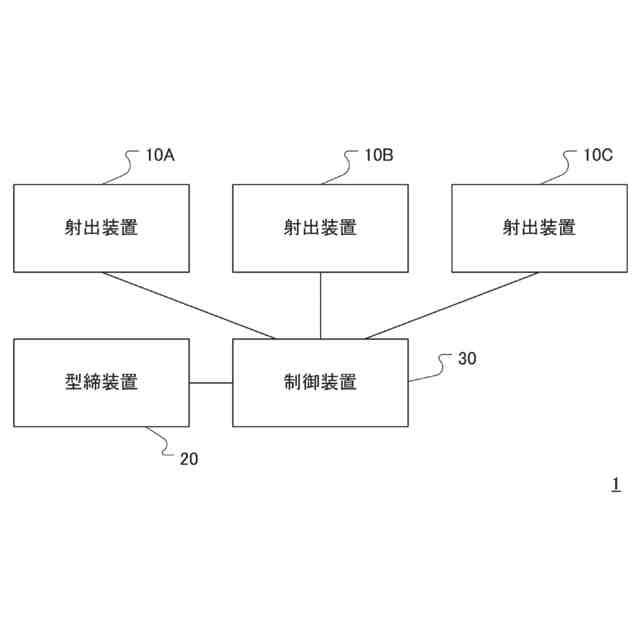

本実施形態に係る射出成形装置の全体構成について説明する。図１は、本実施形態に係る射出成形装置の構成を示すブロック図である。
【０００９】
図１に示されるように、本実施形態に係る射出成形装置１は、３つの射出装置１０Ａ～１０Ｃと、型締装置２０と、射出装置１０Ａ～１０Ｃ及び型締装置２０を駆動制御する制御装置３０とを備える。射出装置１０Ａ～１０Ｃをそれぞれ区別しない場合は、射出装置１０と称して説明を行う。
【００１０】
射出装置１０は、加熱シリンダやスクリュ等を有しており、詳細は後述する自機に対応する金型が取付けられた型締装置２０に近接して設けられている。射出装置１０は、加熱シリンダに接続されるホッパ内に投入された樹脂ペレットを溶融混錬した後、溶融状態となった溶融樹脂をノズルから金型に射出することにより所望の樹脂成形品を得る装置である。
（【００１１】以降は省略されています）
