特許ウォッチ

公開番号2025127305
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023970
出願日2024-02-20
発明の名称シミュレーション装置、シミュレーションシステム、シミュレーション方法、シミュレーションプログラム、及び記録媒体
出願人三菱ケミカル株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G06F 30/20 20200101AFI20250825BHJP(計算;計数)
要約【課題】インサート材を含む成形品の変形を好適に抑制することのできる技術を提供する。
【解決手段】シミュレーション装置(1)は、設計対象の成形品であってインサート材を含む成形品に関する初期形状、当該成形品に関する成形条件、及び当該成形品の材料の物性を示す情報を取得する取得部(11)と、前記取得部が取得した前記情報を参照して、前記成形品の反り変形量が所定の範囲に収まるように前記成形品の形状設計シミュレーションを行う形状設計部(12)とを備えている。

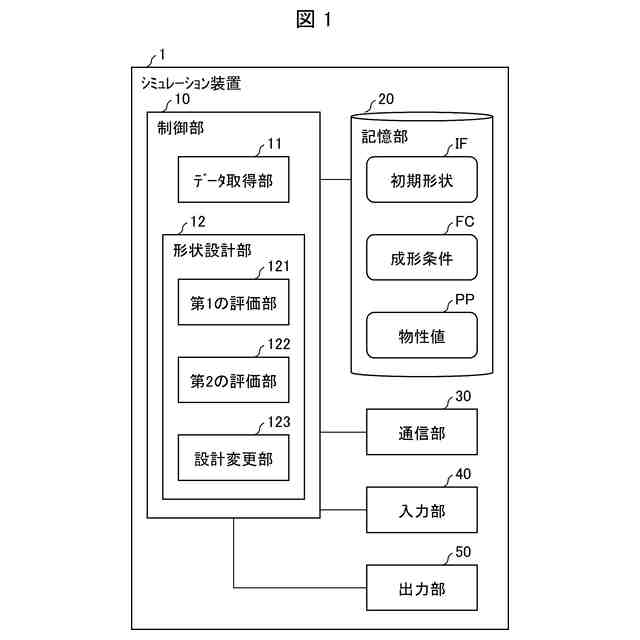

【選択図】図1

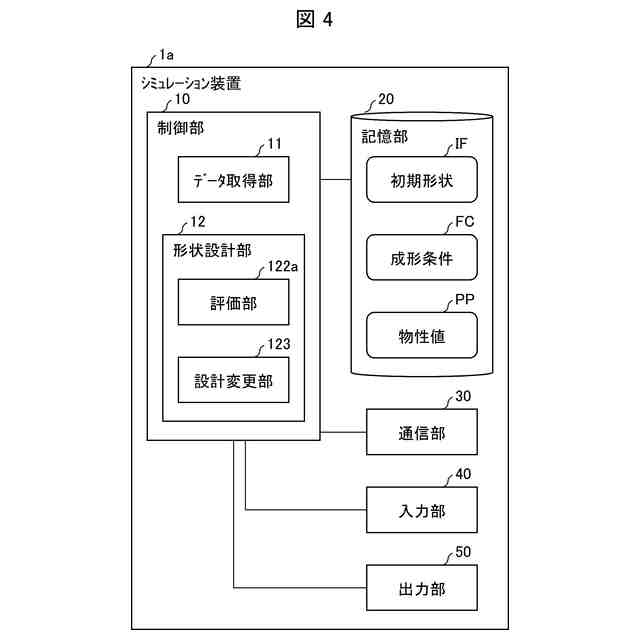

特許請求の範囲【請求項１】
設計対象の成形品であってインサート材を含む成形品に関する初期形状、当該成形品に関する成形条件、及び当該成形品の材料の物性を示す情報を取得する取得部と、
前記取得部が取得した前記情報を参照して、前記成形品の反り変形量が所定の範囲に収まるように前記成形品の形状設計シミュレーションを行う形状設計部と
を備えているシミュレーション装置。
続きを表示（約 1,500 文字）【請求項２】
前記成形品に関する初期形状、前記成形品に関する成形条件、及び前記成形品の材料の物性を示す情報には、当該インサート材に関する情報と、前記成形品における当該インサート材以外の材料に関する情報とが含まれている
請求項１に記載のシミュレーション装置。
【請求項３】
前記形状設計部は、
前記成形品の剛性に関するシミュレーション及び評価を行う第１の評価部と、
前記成形品の反り変形量に関するシミュレーション及び評価を行う第２の評価部と、
前記第１の評価部及び第２の評価部の一方の評価部による評価結果に応じて、前記成形品の形状を変更する設計変更部とを備え、
前記設計変更部により形状を変更したうえで、前記第１の評価部及び第２の評価部の少なくとも何れかにシミュレーション及び評価を行わせる
請求項２に記載のシミュレーション装置。

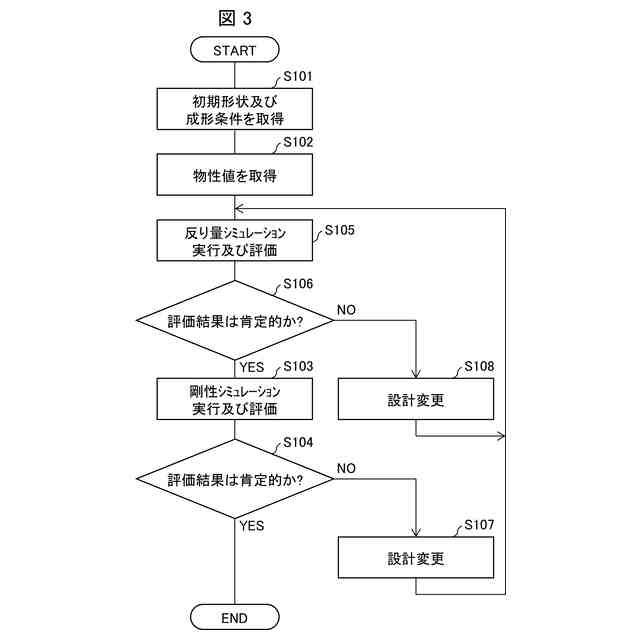

【請求項４】

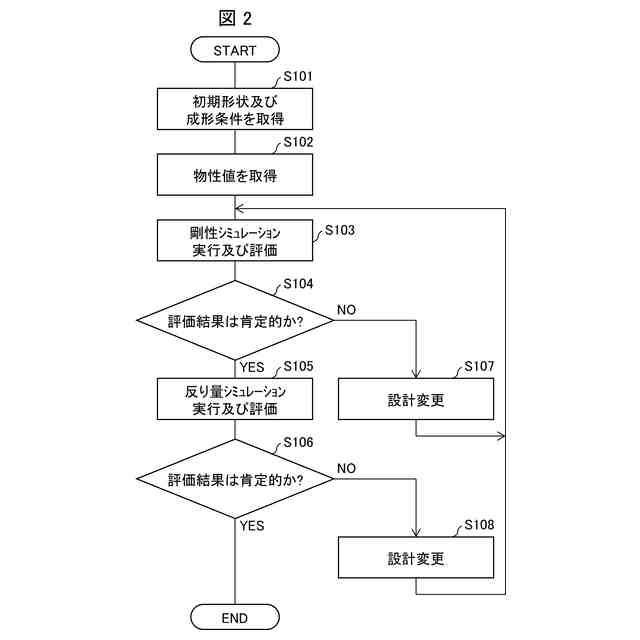

前記形状設計部は、
前記一方の評価部による評価が否定的である場合に、前記設計変更部により形状を変更したうえで、当該一方の評価部に再度シミュレーションを行わせ、
前記一方の評価部による評価が肯定的である場合に、前記設計変更部により形状を変更することなく、前記第１の評価部及び前記第２の評価部のうち他方の評価部にシミュレーションを行わせる
請求項３に記載のシミュレーション装置。
【請求項５】
前記形状設計部は、
前記他方の評価部による評価が否定的である場合に、前記設計変更部により形状を変更したうえで、前記一方の評価部にシミュレーションを行わせ、
前記他方の評価部による評価が肯定的である場合に、形状設計処理を終了する
請求項４に記載のシミュレーション装置。
【請求項６】
前記成形品の材料の物性を示す情報には、
前記インサート材、前記成形品における前記インサート材以外の材料、及び前記成形品を成形するための金型のうち少なくとも２つによって規定される物性値
が含まれる
請求項１から５の何れか１項に記載のシミュレーション装置。
【請求項７】
前記設計対象の成形品は樹脂成形品であり、前記物性には樹脂に関する物性が含まれている
請求項１から５の何れか１項に記載のシミュレーション装置。
【請求項８】
前記設計対象の成形品は溝が形成された成形品であり、前記成形品の初期形状には溝が含まれている
請求項１から５の何れか１項に記載のシミュレーション装置。

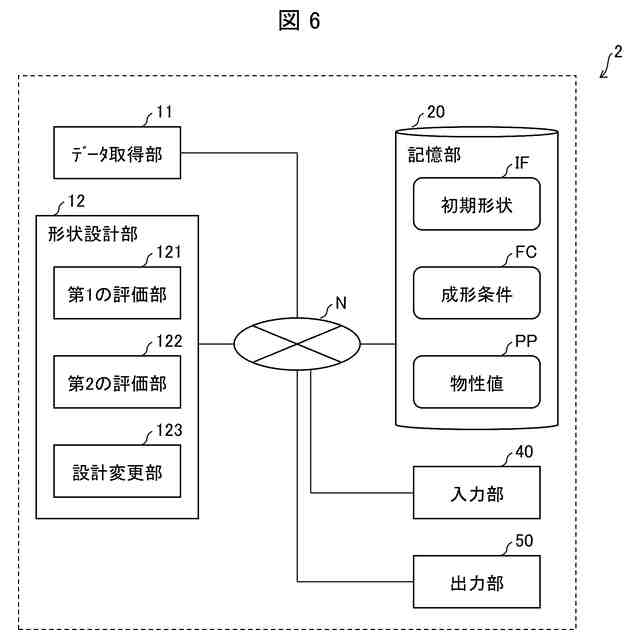

【請求項９】
設計対象の成形品であってインサート材を含む成形品に関する初期形状、当該成形品に関する成形条件、及び当該成形品の材料の物性を示す情報を取得する取得部と、
前記取得部が取得した前記情報を参照して、前記成形品の反り変形量が所定の範囲に収まるように前記成形品の形状設計シミュレーションを行う形状設計部と
を備えているシミュレーションシステム。

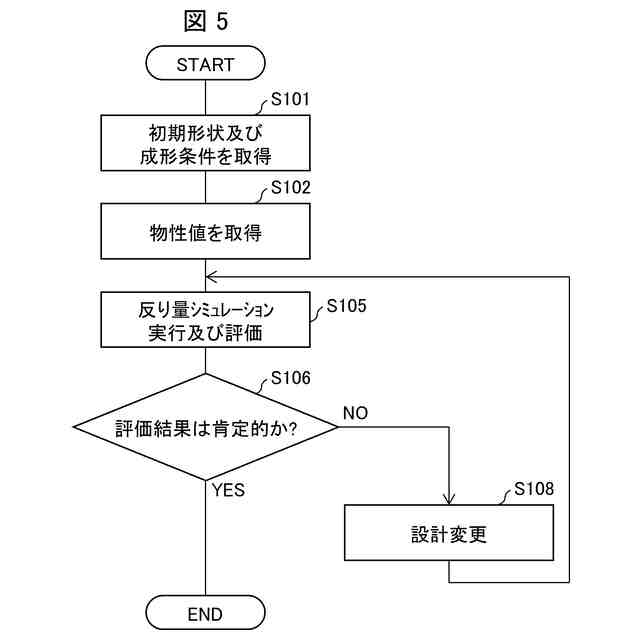

【請求項１０】
１又は複数のコンピュータが実行するシミュレーション方法であって、
設計対象の成形品であってインサート材を含む成形品に関する初期形状、当該成形品に関する成形条件、及び当該成形品の材料の物性を示す情報を取得する取得工程と、
前記取得工程にて取得した前記情報を参照して、前記成形品の反り変形量が所定の範囲に収まるように前記成形品の形状設計シミュレーションを行う形状設計工程と
を含んでいるシミュレーション方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、成形品に関するシミュレーションを行うシミュレーション装置、シミュレーションシステム、シミュレーション方法、シミュレーションプログラム、及び記録媒体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、成形品等の部材に関するシミュレーションを行い、部材の形状を最適化する技術が知られている。例えば、特許文献１には、部材各部の形状を示す情報を複数のパラメータとして設定するステップと、前記複数のパラメータと前記部材の変形との関係を抽出するステップと、前記複数のパラメータのうちの少なくとも一つのパラメータの値を前記部材の変形が低減する方向に変化させるステップと、前記部材の体積の調整を行うステップとを有する方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－６６３６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、前記複数のパラメータのうちの少なくとも一つのパラメータの値を前記部材の変形が低減する方向に変化させることによって、当該部材の変形を低減させることが意図されている。
【０００５】
一方、成形品の強度を向上させたり、当該成形品と他の部品との締結を好適に行ったりできるよう、補強用部材や締結用部材等のインサート材の一部又は全部を当該成形品に埋め込んで一体的に成形（インサート成形とも呼ぶ）する技術も知られている。このようなインサート成形については、特許文献１に記載の技術を用いたとしても成形品の変形を好適に低減させることができるとは限らないという問題がある。
【０００６】
本発明の一態様は、上記の課題に鑑みてなされたものであり、その目的は、インサート材を含む成形品の変形を好適に抑制することのできる技術を提供することにある。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明の一態様に係るシミュレーション装置は、設計対象の成形品であってインサート材を含む成形品に関する初期形状、当該成形品に関する成形条件、及び当該成形品の材料の物性を示す情報を取得する取得部と、前記取得部が取得した前記情報を参照して、前記成形品の反り変形量が所定の範囲に収まるように前記成形品の形状設計シミュレーションを行う形状設計部とを備えている。
【０００８】
上記の課題を解決するために、本発明の一態様に係るシミュレーションシステムは、設計対象の成形品であってインサート材を含む成形品に関する初期形状、当該成形品に関する成形条件、及び当該成形品の材料の物性を示す情報を取得する取得部と、前記取得部が取得した前記情報を参照して、前記成形品の反り変形量が所定の範囲に収まるように前記成形品の形状設計シミュレーションを行う形状設計部とを備えている。
【０００９】
上記の課題を解決するために、本発明の一態様に係るシミュレーション方法は、１又は複数のコンピュータが実行するシミュレーション方法であって、設計対象の成形品であってインサート材を含む成形品に関する初期形状、当該成形品に関する成形条件、及び当該成形品の材料の物性を示す情報を取得する取得工程と、前記取得工程にて取得した前記情報を参照して、前記成形品の反り変形量が所定の範囲に収まるように前記成形品の形状設計シミュレーションを行う形状設計工程とを含んでいる。
【００１０】
本発明の各態様に係るシミュレーション装置は、コンピュータによって実現してもよく、この場合には、コンピュータを前記シミュレーション装置が備える各部（ソフトウェア要素）として動作させることにより前記シミュレーション装置をコンピュータにて実現させるシミュレーションプログラム、およびそれを記録したコンピュータ読み取り可能な記録媒体も、本発明の範疇に入る。
【発明の効果】
（【００１１】以降は省略されています）
