公開番号2025127370
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024024073
出願日2024-02-20
発明の名称農作業機
出願人松山株式会社
代理人個人,個人
主分類A01D 34/66 20060101AFI20250825BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】作業部の姿勢を容易に確認できる草刈作業機を提供する。
【解決手段】草刈作業機1は、トラクタの後部に連結して使用する農作業機である。草刈作業機1は、前後方向の回動中心軸11を中心として上下方向に回動可能な作業部6を備える。草刈作業機1は、トラクタに乗った作業者が作業部6の姿勢を目視確認するための確認手段81を備える。確認手段81は、回動中心軸11の近傍位置に設ける。
【選択図】図3
特許請求の範囲【請求項１】
走行車に連結されて使用される農作業機であって、
回動中心軸を中心として上下方向に回動可能な作業部と、
前記走行車に乗った作業者が前記作業部の姿勢を目視確認するための確認手段と
を備えることを特徴とする農作業機。
続きを表示（約 840 文字）【請求項２】
確認手段は、回動中心軸の近傍位置に配置されている
ことを特徴とする請求項１記載の農作業機。
【請求項３】
確認手段は、回動中心軸の上方側を覆うカバー機能を有する
ことを特徴とする請求項１又は２記載の農作業機。
【請求項４】
確認手段は、
作業部の回動時にこの作業部とともに回動する第１部材と、
前記作業部の回動時に回動しない第２部材とを有し、
前記第１部材及び前記第２部材のいずれか一方には、基準目印が設けられ、
前記第１部材及び前記第２部材のいずれか他方には、
前記作業部が水平姿勢である場合に前記基準目印と対応する位置に位置する水平姿勢用目印と、
前記作業部が最大上向き傾斜姿勢である場合に前記基準目印と対応する位置に位置する最大上向き傾斜姿勢用目印と、
前記作業部が最大下向き傾斜姿勢である場合に前記基準目印と対応する位置に位置する最大下向き傾斜姿勢用目印とが設けられている
ことを特徴とする請求項１又は２記載の農作業機。
【請求項５】
第１部材及び第２部材のいずれか一方は、凹状面を有し、
基準目印は、前記凹状面に設けられている
ことを特徴とする請求項４記載の農作業機。
【請求項６】
第１部材及び第２部材のいずれか他方は、回動中心軸を中心とする円弧状面を有し、
水平姿勢用目印、最大上向き傾斜姿勢用目印及び最大下向き傾斜姿勢用目印は、前記円弧状面に設けられている
ことを特徴とする請求項４記載の農作業機。
【請求項７】
円弧状面は、前下り傾斜状に形成されている
ことを特徴とする請求項６記載の農作業機。
【請求項８】
作業部は、水平姿勢及び傾斜姿勢のいずれの姿勢でも草刈作業可能である
ことを特徴とする請求項１又は２記載の農作業機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、農作業機に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、例えば下記の特許文献１に記載された農作業機である草刈作業機が知られている。
【０００３】
この従来の草刈作業機は、例えば走行車であるトラクタの後部に連結されて使用されるもので、前後方向の回動中心軸（回動支点）を中心として上下方向に回動可能な作業部（草刈作業部）を備えている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－１８３６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そして、上記従来の草刈作業機では、作業部を上下方向に回動させて水平姿勢や傾斜姿勢にした状態で作業を行うことが可能であるが、例えばトラクタに乗った作業者は、その作業部がどのような姿勢であるかを容易に確認することができない。
【０００６】
本発明の実施形態の課題の一つは、作業部の姿勢を容易に確認できる農作業機を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の実施形態に係る農作業機は、走行車に連結されて使用される農作業機であって、回動中心軸を中心として上下方向に回動可能な作業部と、前記走行車に乗った作業者が前記作業部の姿勢を目視確認するための確認手段とを備えるものである。
【発明の効果】
【０００８】
本発明の実施形態によれば、作業部の姿勢を容易に確認できる。
【図面の簡単な説明】
【０００９】

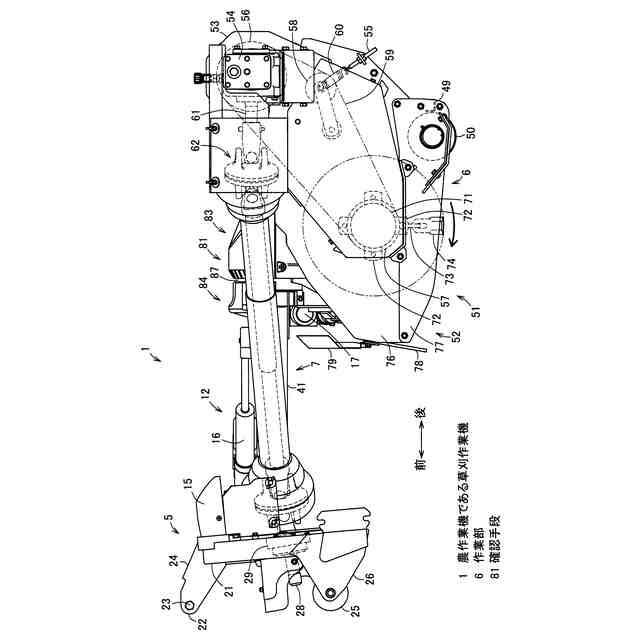

本発明の一の実施形態に係る草刈作業機の側面図である。

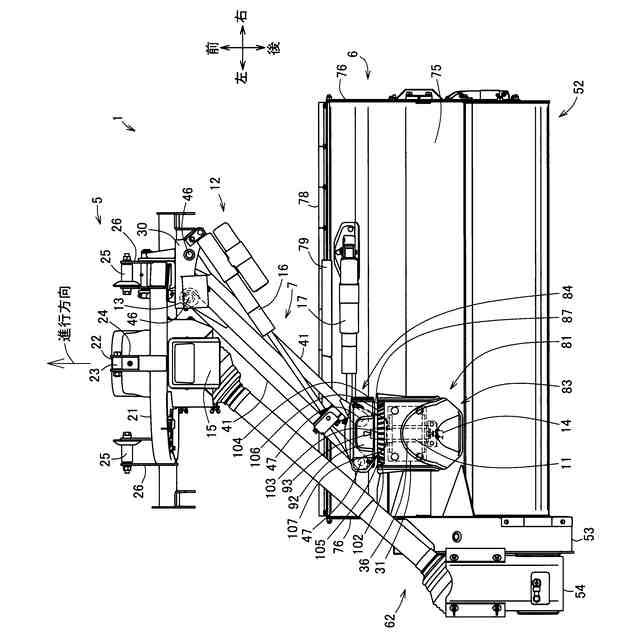

同上草刈作業機の平面図である。

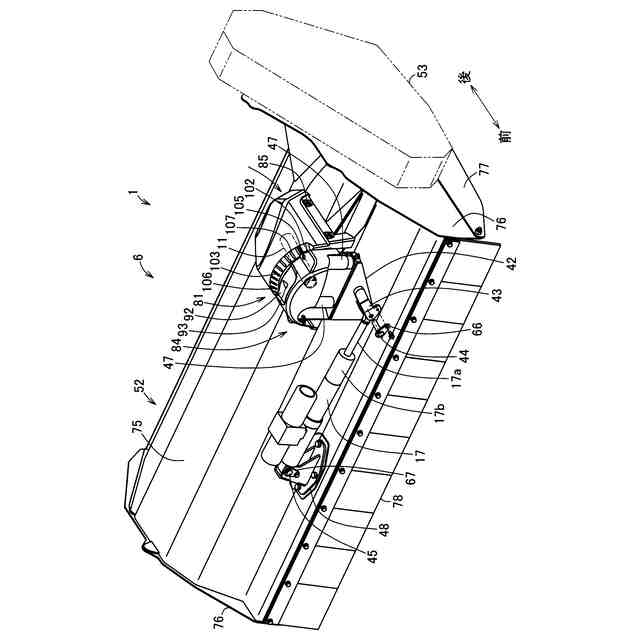

同上草刈作業機の要部の斜視図である。

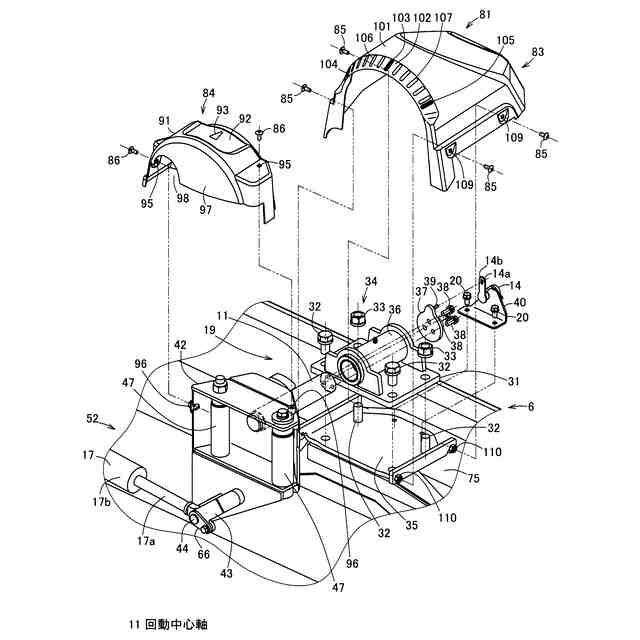

同上草刈作業機の要部の一部分解斜視図である。

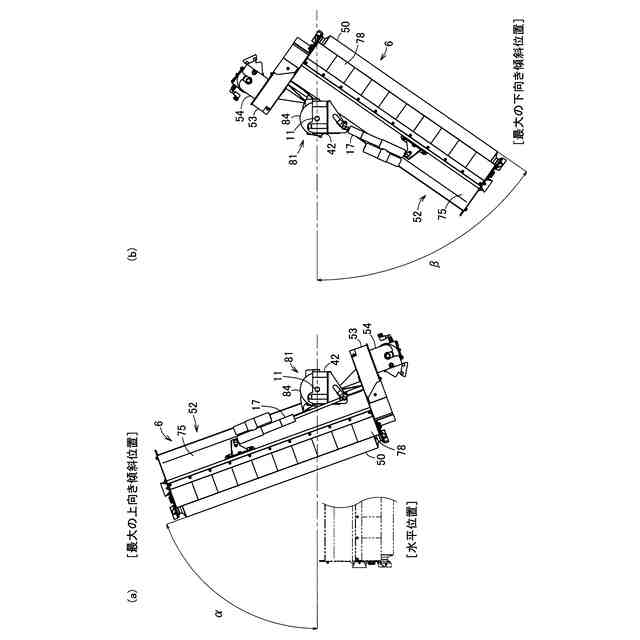

同上草刈作業機の作業部の回動動作図で、（ａ）は作業部が最大の上向き傾斜位置に位置した最大上向き傾斜姿勢である場合の図、（ｂ）は作業部が最大の下向き傾斜位置に位置した最大下向き傾斜姿勢である場合の図である。

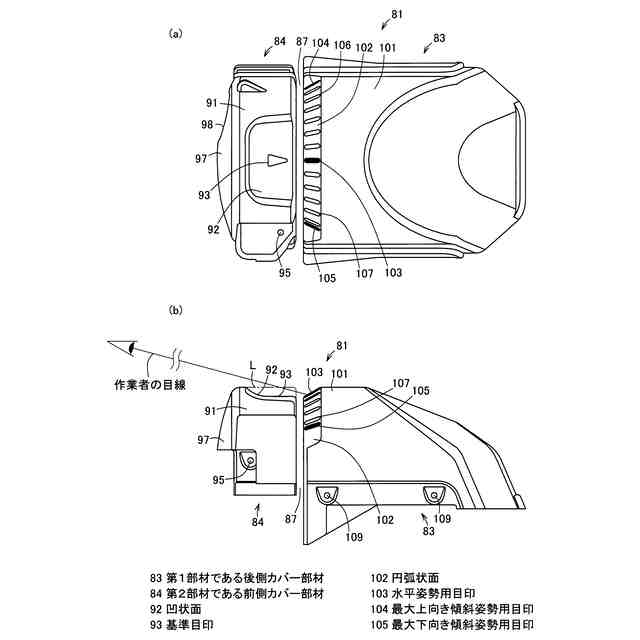

同上草刈作業機の確認手段を示す図で、（ａ）は平面図、（ｂ）は側面図である。

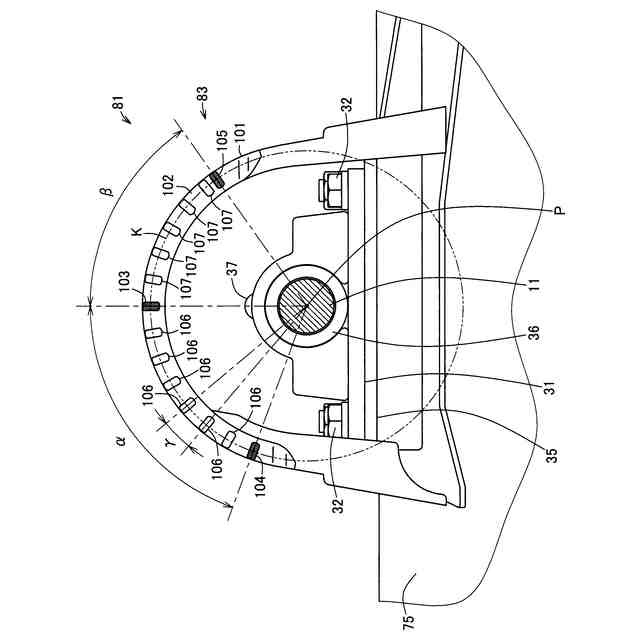

同上確認手段の後側カバー部材の正面図である。

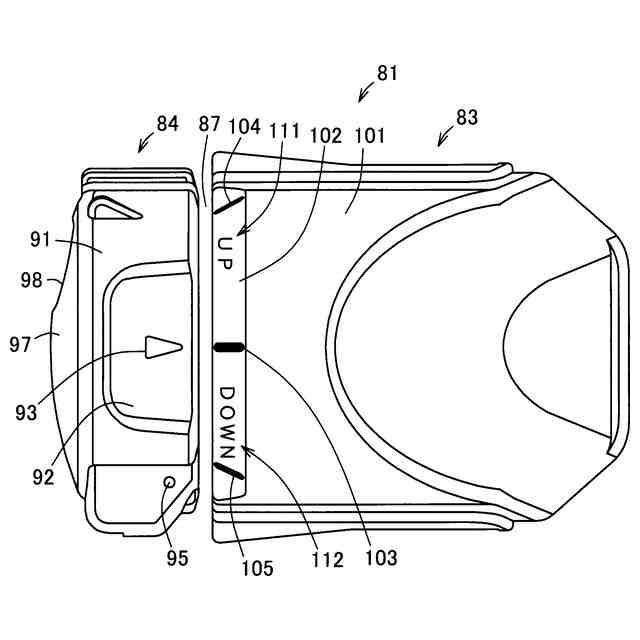

同上確認手段の変形例を示す平面図である。
【発明を実施するための形態】
【００１０】
本発明の一の実施形態について図１ないし図７を参照して説明する。
（【００１１】以降は省略されています）
